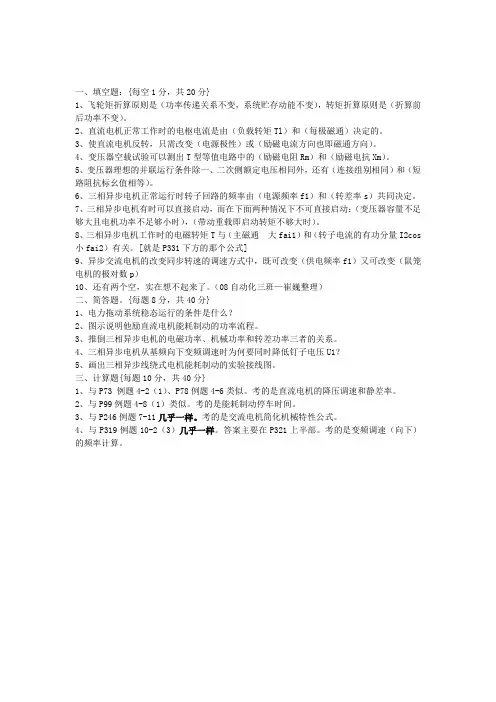

一、填空题：{每空1分，共20分}
1、飞轮矩折算原则是（功率传递关系不变，系统贮存动能不变），转矩折算原则是（折算前后功率不变）。
2、直流电机正常工作时的电枢电流是由（负载转矩Tl）和（每极磁通）决定的。
3、使直流电机反转，只需改变（电源极性）或（励磁电流方向也即磁通方向）。
4、变压器空载试验可以测出T型等值电路中的（励磁电阻Rm）和（励磁电抗Xm）。
5、变压器理想的并联运行条件除一、二次侧额定电压相同外，还有（连接组别相同）和（短路阻抗标幺值相等）。
6、三相异步电机正常运行时转子回路的频率由（电源频率f1）和（转差率s）共同决定。
7、三相异步电机有时可以直接启动，而在下面两种情况下不可直接启动：（变压器容量不足够大且电机功率不足够小时），（带动重载即启动转矩不够大时）。
8、三相异步电机工作时的电磁转矩T与（主磁通 大fai1）和（转子电流的有功分量I2cos小fai2）有关。[就是P331下方的那个公式]
9、异步交流电机的改变同步转速的调速方式中，既可改变（供电频率f1）又可改变（鼠笼电机的极对数p）
10、还有两个空，实在想不起来了。（08自动化三班—崔巍整理）
二、简答题。{每题8分，共40分}
1、电力拖动系统稳态运行的条件是什么？
2、图示说明他励直流电机能耗制动的功率流程。
3、推倒三相异步电机的电磁功率、机械功率和转差功率三者的关系。
4、三相异步电机从基频向下变频调速时为何要同时降低钉子电压U1？
5、画出三相异步线绕式电机能耗制动的实验接线图。
三、计算题{每题10分，共40分}
1、与P73 例题4-2（1）、P78例题4-6类似。考的是直流电机的降压调速和静差率。
2、与P99例题4-8（1）类似。考的是能耗制动停车时间。
3、与P246例题7-11几乎一样。考的是交流电机简化机械特性公式。
4、与P319例题10-2（3）几乎一样。答案主要在P321上半部。考的是变频调速（向下）的频率计算。
电机与拖动基础第三版林瑞光答案
【篇一：10《电机与电力拖动基础》教学大纲】
txt>electric machinery and drive
课程代码： d1081060
总学时〔理论＋实践〕： 51+0 学 分：3 课程性质： 学科基础课
课程类别：必修课先修课程： 《高等数学》、《大学物理》、《电路分析基础》
面向专业：电气工程及其自动化专业开课学科： 检测技术及自动化装置开课二级学院： 机电工程学院
执 笔： 陈卫民 审 校： 钱晓耀
一、课程的地位与任务
本课程是电气工程及其自动化专业的专业基础课，其主要任务是学生通过本课程的学习获得电机与拖动的基本理论知识，使学生掌握常用的交直流电机、变压器、控制电机等的基本结构，工作原理和运行特性；电机拖动系统的静态、动态特性；初步掌握不同电动机的调速方法和技术指标；并能了解一些电机及拖动系统的发展方向。
二、课程主要内容与基本
要求
了解电力拖动系统的组成及发展过程；电力拖动系统的应用领域；电机、电机拖动的基本概念；了解本课程的专业地位和特点。
掌握直流电机的基本工作原理和结构；了解电枢绕组的最基本形式；理解直流电机的磁场及电枢反应；掌握直流电机的电枢电动势、电磁转矩和电磁功率的三个基本方程式及他〔并〕励直流电动机的工作特性。
掌握电力拖动系统的运动方程式；掌握生产机械的转矩特性、他励直流电动机机械特性、电力拖动系统的稳定运行条件；理解他励直流电动机的起动方法、制动及制动方式的选择；掌握他励直流电动机的调速方法；了解评价调速方法的主要指标、调速方法与负载性质的配合；了解他励直流电动机过渡过程的一般分析方法。
了解变压器的应用、分类；掌握变压器的基本工作原理、额定值；掌握单相变压器的空
载运行时的物理状况、变化、空载电流；掌握空载运行时的电势平衡方程、空载运行是的等效电路和向量图；掌握单相变压器负载运行时的物理状况、基本方程、折算法、等效电路和向量图；理解变压器参数的空载实验、短路实验；理解变压器的工作特性；理解三相变压器及其它用途的变压器。

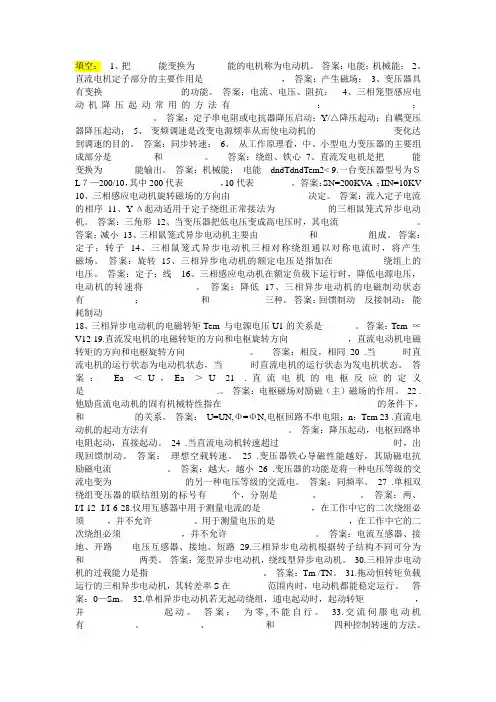

填空： 1、把______能变换为_______能的电机称为电动机。 答案：电能；机械能； 2、
直流电机定子部分的主要作用是_________________， 答案：产生磁场； 3、变压器具有变换_________________的功能。 答案：电流、电压、阻抗； 4、三相笼型感应电动机降压起动常用的方法有_________________；_________________；_________________。 答案：定子串电阻或电抗器降压启动；Y/△降压起动；自耦变压器降压起动； 5、 变频调速是改变电源频率从而使电动机的_________________变化达到调速的目的。 答案：同步转速； 6、 从工作原理看，中、小型电力变压器的主要组成部分是 和 。 答案：绕组、铁心 7、直流发电机是把______能变换为_______能输出。 答案：机械能； 电能 dndTdndTem2< 9.一台变压器型号为ＳL７—200/10，其中200代表 ，10代表 。 答案：SN=200KVA ；IIN=10KV
10、三相感应电动机旋转磁场的方向由 决定。 答案：流入定子电流的相序 11、Y-Δ起动适用于定子绕组正常接法为 的三相鼠笼式异步电动机。 答案：三角形 12、当变压器把低电压变成高电压时，其电流 。
答案：减小 13、三相鼠笼式异步电动机主要由 和 组成。 答案：定子；转子 14、三相鼠笼式异步电动机三相对称绕组通以对称电流时，将产生
磁场。 答案：旋转 15、三相异步电动机的额定电压是指加在 绕组上的
电压。 答案：定子；线 16、三相感应电动机在额定负载下运行时，降低电源电压，电动机的转速将 。 答案：降低 17、三相异步电动机的电磁制动状态有 ； 和 三种。 答案：回馈制动 反接制动； 能耗制动

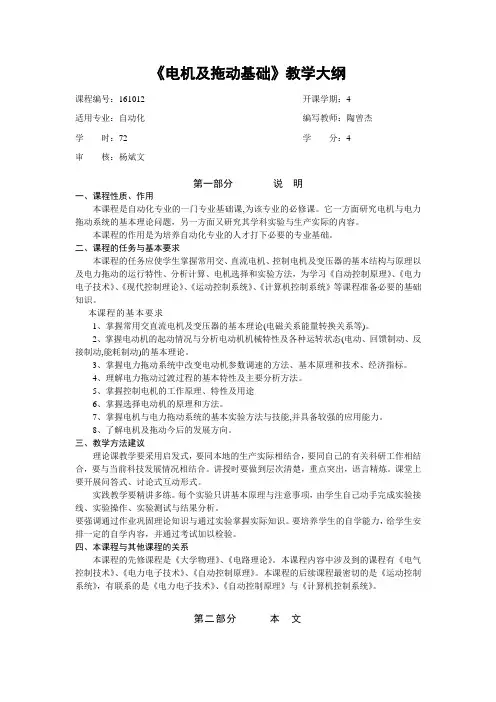

《电机及拖动基础》教学大纲
课程编号：161012 开课学期：4
适用专业：自动化 编写教师：陶曾杰
学 时：72 学 分：4
审 核：杨斌文
第一部分 说 明
一、课程性质、作用
本课程是自动化专业的一门专业基础课,为该专业的必修课。它一方面研究电机与电力拖动系统的基本理论问题，另一方面又研究其学科实验与生产实际的内容。
本课程的作用是为培养自动化专业的人才打下必要的专业基础。
二、课程的任务与基本要求
本课程的任务应使学生掌握常用交、直流电机、控制电机及变压器的基本结构与原理以及电力拖动的运行特性、分析计算、电机选择和实验方法，为学习《自动控制原理》、《电力电子技术》、《现代控制理论》、《运动控制系统》、《计算机控制系统》等课程准备必要的基础知识。
本课程的基本要求
1、掌握常用交直流电机及变压器的基本理论(电磁关系能量转换关系等)。
2、掌握电动机的起动情况与分析电动机机械特性及各种运转状态(电动、回馈制动、反接制动,能耗制动)的基本理论。
3、掌握电力拖动系统中改变电动机参数调速的方法、基本原理和技术、经济指标。
4、理解电力拖动过渡过程的基本特性及主要分析方法。
5、掌握控制电机的工作原理、特性及用途
6、掌握选择电动机的原理和方法。
7、掌握电机与电力拖动系统的基本实验方法与技能,并具备较强的应用能力。
8、了解电机及拖动今后的发展方向。
三、教学方法建议
理论课教学要采用启发式，要同本地的生产实际相结合，要同自己的有关科研工作相结合，要与当前科技发展情况相结合。讲授时要做到层次清楚，重点突出，语言精炼。课堂上要开展问答式、讨论式互动形式。
