10Kv电力电缆敷设施工方案编制:审核:批准:1概述此次敷设的电缆主要是施工用电系统的10KV电力电缆，主要包括：地下厂房安装间箱变至锦屏东U0KV变电站967开关、金楠木施工区（2#营地对面）至金楠木隧道上面10KV联楠一回输电线路等的10KV电力电缆。

电缆的型规格号和数量：① 地下厂房安装间箱变至锦屏东110KV变电站967开关：ZR-YJV22-8.7/15KV-3*70mm2 /1450m （810m+640m）②金楠木施工区（2#营地对面）至10KV联楠一回输电线路：ZR-YJV22-8.7/15KV-3*25mm2/80m2施工依据2.1国家相关标准及规程规范《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92《电气装置安装工程电气设备交接试验标准》GB50150-20062.2本工程机电设备安装工程合同2.3业主的用电管理办法及其它相关规定3电缆的敷设路由：3.1地下厂房安装间至锦屏东110KV变电站：地下厂房安装间箱变一＞进厂交通洞上游侧墙面一►进厂交通洞口顶部平台计量装置一►约450m长山坡一►大水沟隧道东端口顶部平台一►锦屏东110KV变电站。

3.2金楠木施工区（2#营地对面）至10KV联楠一回输电线路：金楠木施工区（2#营地对面）——►约60m长山坡——►金楠木隧道上方10KV联楠一回输电线路。

4 电缆敷设方式4.1电缆敷设采取人工进行敷设，每3-4m一人（山坡地段的人员布置需根据具体的地形条件合理安排）。

4.2地下厂房安装间至锦屏东110KV变电站967开关的电缆敷设4.2.1地下厂房安装间至锦屏东110KV变电站的电缆，在进厂交通洞洞口顶部平台设有一个断口，断口部位安装高压计量装置。

4.2.2先将1450m、ZR-YJV22-8.7/15KV-3*70mm2电缆运至进厂交通洞洞口，敷设进厂交通洞洞口顶部平台至地下厂房安装间的电缆，敷设方向为由进厂交通洞洞口向地下厂房安装间进行敷设。

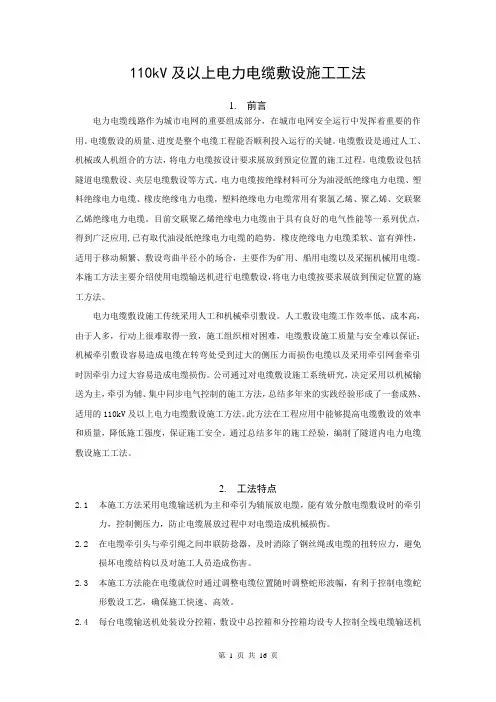

110kV及以上电力电缆敷设施工工法1.前言电力电缆线路作为城市电网的重要组成部分，在城市电网安全运行中发挥着重要的作用。

电缆敷设的质量、进度是整个电缆工程能否顺利投入运行的关键。

电缆敷设是通过人工、机械或人机组合的方法，将电力电缆按设计要求展放到预定位置的施工过程。

电缆敷设包括隧道电缆敷设、夹层电缆敷设等方式。

电力电缆按绝缘材料可分为油浸纸绝缘电力电缆、塑料绝缘电力电缆、橡皮绝缘电力电缆，塑料绝缘电力电缆常用有聚氯乙烯、聚乙烯、交联聚乙烯绝缘电力电缆。

目前交联聚乙烯绝缘电力电缆由于具有良好的电气性能等一系列优点，得到广泛应用,已有取代油浸纸绝缘电力电缆的趋势。

橡皮绝缘电力电缆柔软、富有弹性，适用于移动频繁、敷设弯曲半径小的场合，主要作为矿用、船用电缆以及采掘机械用电缆。

本施工方法主要介绍使用电缆输送机进行电缆敷设，将电力电缆按要求展放到预定位置的施工方法。

电力电缆敷设施工传统采用人工和机械牵引敷设。

人工敷设电缆工作效率低、成本高，由于人多，行动上很难取得一致，施工组织相对困难，电缆敷设施工质量与安全难以保证；机械牵引敷设容易造成电缆在转弯处受到过大的侧压力而损伤电缆以及采用牵引网套牵引时因牵引力过大容易造成电缆损伤。

公司通过对电缆敷设施工系统研究，决定采用以机械输送为主，牵引为辅、集中同步电气控制的施工方法，总结多年来的实践经验形成了一套成熟、适用的110kV及以上电力电缆敷设施工方法。

此方法在工程应用中能够提高电缆敷设的效率和质量，降低施工强度，保证施工安全。

通过总结多年的施工经验，编制了隧道内电力电缆敷设施工工法。

2.工法特点2.1本施工方法采用电缆输送机为主和牵引为辅展放电缆，能有效分散电缆敷设时的牵引力，控制侧压力，防止电缆展放过程中对电缆造成机械损伤。

2.2在电缆牵引头与牵引绳之间串联防捻器，及时消除了钢丝绳或电缆的扭转应力，避免损坏电缆结构以及对施工人员造成伤害。

2.3本施工方法能在电缆就位时通过调整电缆位置随时调整蛇形波幅，有利于控制电缆蛇形敷设工艺，确保施工快速、高效。

2·1电缆敷设机、电缆支架及电缆轴、电缆滚轮、吊链、滑轮、尼龙绳、钢丝绳；2·2皮尺、钢锯、气焊工具、电工工具；2·3对讲机、绝缘摇表、万用表。

3、劳动力准备3·1劳动力实行专业组织，按不同施工部位来划分作业班组,提高操作的熟练程度和劳动生关率，以确保工程施工质量和施工进度.3·2根据本工程阶段施工重点，相应调配劳动力，实行动态管理。

3·3各施工人员必须接受建筑施工安全教育,经考试合格后方可上岗作业、未经建筑施工安全生产教育或考试不合格者，严禁上岗作业。

3·4每日上班前，班组负责人必须集所辖全体人员，针对当天任务，结合安全技术交底内容和作业环境、设施、设备状况、本队人员技术素质、安全意识、自我保护意识以及思想状态，有针对性地进行班前安全活动交底，提出具体注意事项并跟踪落实，做好活动记录.3·5严格按劳务用工政策法规进行施工用工管理。

(二）施工部署1、工程目标1·1质量目标：分项工程一次交验合格率100%,质量评定等级为优良;1·2工期目标：在甲方要求的工期内，优质高效地完成施工任务。

1·3安全目标：确保无重大伤亡事故，杜绝工亡事故的发生；1·4文明施工目标：认真贯彻执行建设部、及总包单位关于现场文明施工管理的各项规定。

二、电缆敷设（一）工艺流程：准备工作沿支架、桥架敷设挂标示牌电缆头制作安装线路检查及绝缘摇测（二)工艺具体操作要求:1、施工前对电缆进行检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。

2、电缆敷设前进行绝缘摇测;1KV以下电缆，采用1KV摇表测线间及对地的绝缘电阻应不低于10ΜΩ3、选好电缆支架的架设点。

架设时应注意电缆轴的转动方向,电缆引出端应在电缆轴的上方。

4、清除桥架内的杂物,准备好标示牌等.5、将电缆敷设机用铁丝牢固固定在电缆桥架上面(三）、电缆的敷设A、电缆敷设1、敷设方法采用敷设机敷设人力导向牵引.2、电缆沿桥敷设时,应单层敷设，排列整齐,不得有交叉，拐弯处应以最在截面电缆允许弯曲半径为准。

目录一、工程概况 (1)二、主要参数 (1)三、主要工程量 (1)四、施工方案 (1)五、编制依据 (1)六、主要工器具及劳力安排 (2)七、工艺流程、技术要求与标准 (2)八、强制性条文 (4)九、危害因素分析及防范措施 (4)十、安全注意事项 (5)十一、环保措施 (5)一、工程概况本工程为安徽华电六安电厂2×600MW级扩建工程起备变220kV高压电力电缆敷设及电缆支架制作安装。

220kV电缆回路从与本工程一期220kV屋外配电装置连接的220kV电缆终端套管至新建220/6.3-6.3kV起备变高压侧220kV避雷器外的220kV电缆终端套管。

本项目设计单位由西北电力设计院设计，监理单位是山东诚信工程建设监理有限公司，制造厂为青岛汉缆股份有限公司。

二、主要参数220kV电缆的输送容量为50MVA，即不超过150A，短路热稳定电流40A（2S）故采用127/220kV 级的防白蚁型，交联聚乙烯绝缘护套ZRC-YJLW03-Z-127/220kV-1×500mm 2电力电缆。

三、主要工程量电缆沟支架安装 (厂家成套供货)220kV高压电缆 A相：208m B相：204m C相：207m固定式电缆夹头 600套悬吊式电缆夹头 30套电缆终端过渡夹头 6个（厂家负责电缆终端制作）四、主要施工方案1、敷设电缆时的环境温度不低于0℃,电缆敷设时电缆弯曲半径不小于25D,电缆敷设结束后,电缆的弯曲半径不小于20D（D为电缆外径）。

2、电缆沟中角钢支架应沿沟用扁钢连接接地,本高压电缆敷设完毕后对非常规检修段电缆沟内充沙掩埋来进行相间防火。

3、架设在电缆沟内两槽钢支架之间的电缆不宜拉直,可保留 2.0～3.0D（电缆直径）的弧垂垂直蛇型敷设,为避免电缆回路载流量变化和环境温差变化引起电缆热胀冷缩产生的应力损坏高压电缆,电缆水平和垂直段均采用蛇型敷设。

4、电缆护层采取一端接地加均压线的方式,其接线方式为护层三相互联，直接接地侧在老厂220kV二期起备变间隔,均压线采用TJ-240型硬铜绞线,均压线宜敷设在边相与中相之间，并按3:7比例间距配置且在线路中段进行换位，电缆护层保护器三相布置在一个接地保护箱内，每相的护层保护器均带放电计数器。

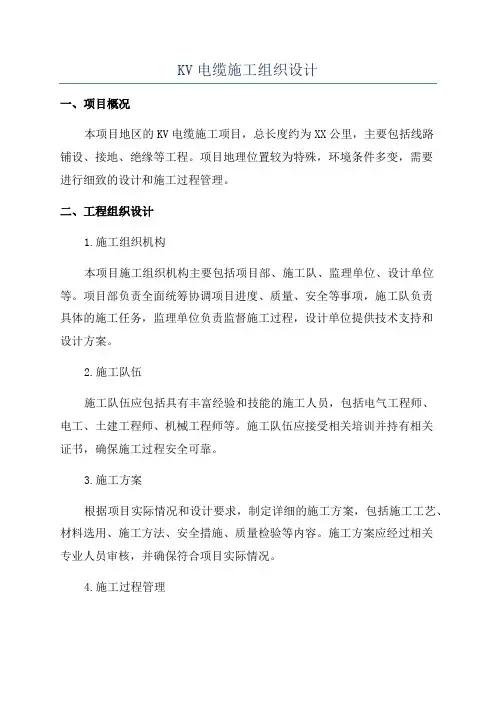

KV电缆施工组织设计一、项目概况本项目地区的KV电缆施工项目，总长度约为XX公里，主要包括线路铺设、接地、绝缘等工程。

项目地理位置较为特殊，环境条件多变，需要进行细致的设计和施工过程管理。

二、工程组织设计1.施工组织机构本项目施工组织机构主要包括项目部、施工队、监理单位、设计单位等。

项目部负责全面统筹协调项目进度、质量、安全等事项，施工队负责具体的施工任务，监理单位负责监督施工过程，设计单位提供技术支持和设计方案。

2.施工队伍施工队伍应包括具有丰富经验和技能的施工人员，包括电气工程师、电工、土建工程师、机械工程师等。

施工队伍应接受相关培训并持有相关证书，确保施工过程安全可靠。

3.施工方案根据项目实际情况和设计要求，制定详细的施工方案，包括施工工艺、材料选用、施工方法、安全措施、质量检验等内容。

施工方案应经过相关专业人员审核，并确保符合项目实际情况。

4.施工过程管理施工过程应根据施工方案进行严格管理，包括进度控制、质量检验、安全管理等。

项目经理应根据实际情况及时调整施工计划，确保项目顺利进行。

同时，要加强与监理单位、设计单位的沟通，及时解决问题。

5.安全保障施工过程中，要加强安全管理，规范作业流程，加强安全教育，确保施工人员安全。

同时，要配备必要的安全设备和应急措施，提高施工过程中的安全性。

6.质量保证施工过程中，应严格执行施工规范，确保施工质量符合设计要求。

施工过程中应配备必要的质量检验设备和专业人员，对施工过程进行全程监管。

7.施工进度根据项目实际情况，合理制定施工进度计划，确保项目按时完工。

项目经理应根据实际情况及时调整施工计划，确保项目的顺利进行。

8.环境保护施工过程中，要加强环境保护工作，避免对周边环境造成影响，保护自然资源。

施工过程中应做好垃圾分类、废水处理等工作，减少对环境的污染。

10KV高压电缆敷设专项施工方案10KV高压变压器迁移专项施工方案一、施工内容本次施工旨在满足A区施工现场及生活区用电需求，将现场室外三台630KVA箱式变压器中的其中两台及高压电缆分界箱式高压开关柜一组移至售楼中心东北角安置。

电缆型号为YJLV22-10KV-3*240.电缆敷设分为保护管敷设和地面直埋敷设两部分，全长计划295米。

施工完成后，所有电缆头压接完毕经过试验后通电运行。

二、电缆走向电缆敷设走向依据现场外线图制定，基本走向为售楼中心南侧10KV架空线路高压断路器引下电源，经电缆保护管引下进入地面下，向北地面直埋敷设，沿现场施工硬化道路边缘向西直埋，经过锅炉房前面走硬化道路下侧直埋，向北直达箱式变压器调整后位置。

三、箱式变压器安装本次箱式变压器安装主要是将原有的箱变及电缆分界箱移位至新的调整位置，所含工作内容主要是吊装及搬运工作，实际施工中根据实际情况，做专项施工方案。

四、电缆敷设电缆敷设工艺流程如下：1.电缆进场检查验收；2.电缆敷设前先进行地面勘察，确定敷设路线，标明敷设线路，设置标志牌，确定电缆敷设的起点和终点；3.进行地面开挖，开挖深度为1.2米，开挖宽度为1.5米；4.进行管道敷设，将电缆放入保护管中，保护管敷设完毕后进行地面直埋敷设；5.进行电缆接头的制作和安装；6.进行电缆敷设的试验和调试。

五、资源配置本次施工所需资源包括人力、物力和财力等。

具体资源配置根据施工进度计划进行调配，确保施工进度和质量。

六、施工进度计划本次施工进度计划包括前期准备、电缆敷设、箱式变压器移位、电缆接头制作和安装、试验和调试等阶段，根据实际情况进行调整。

七、安全措施施工过程中，应严格遵守安全操作规程，做好现场安全防护措施，确保施工人员和设备的安全。

同时，定期进行安全检查和隐患排查，及时处理安全问题。

在电缆进场后，我们需要对电缆进行详细的检查验收，包括外观、规格型号、电压等级、长度、合格证以及耐热阻燃的标识等方面的检查。

110kV～220kV高压电缆敷设工程标准施工方案批准：日期：部门（安全/质量/技术）审核：日期：项目部审核：日期：编制：日期：目录1 编制依据 (1)2 工程概况 (2)2.1工程简述 (2)2. 2工程规模 (3)2.3工程施工范围 (3)2.4地质及地貌状况 (3)2.5自然环境 (4)2.6交通情况 (4)2.7高压电缆参数 (4)3 施工安排 (7)3.1 工程施工顺序及施工流水段 (7)3.2组织机构及岗位职责 (8)3.3施工总平面布置图 (11)4 施工进度计划 (13)4.1工期规划及要求 (13)4.2施工进度计划横道图 (13)4.3施工进度计划网络图 (13)4.4工期保证的措施 (14)4.5施工进度计划分析 (15)4.6计划控制 (16)5 施工准备与资源配置计划 (18)5.1施工准备 (18)5.2资源配置计划 (19)6 施工方法及工艺要求 (23)6.1建筑工程 (23)6.2电缆安装及调试工程 (23)7 质量管理 (24)7.1质量管理方针及目标 (24)7.2质量管理组织机构及主要职责 (24)7.3质量管理及检验标准 (27)7.4施工质量要求 (29)7.5质量保证措施 (30)7.6质量保证措施 (31)8 安全管理 (33)8.1安全管理方针及目标 (33)8.2安全管理组织机构及职责 (33)8.3安全管理标准 (36)8.4安全管理措施 (38)8.5应急预案 (42)9 环境保护 (44)9.1环境保护管理目标 (44)9.2环境保护管理组织机构及主要职责 (44)9.3环境保护管理标准 (46)9.4环境保护管理措施 (47)10创建“安全、优质、文明”样板工程 (49)10.1策划书内容 (49)10.2要求 (49)附图1 交通示意图 (51)附图2 电缆敷设线路图 (52)附图3 电缆敷设线施工进度横道图 (53)附图4 施工进度计划网络图 (54)1 编制依据1.1.招投标文件；1.2.国家现行有关标准和技术经济指标；1.3.南方电网及广东电网现行有关标准；1.4.工程所在地区行政主管部门的批准文件，建设单位对施工的要求；1.5.工程施工合同；1.6.工程设计文件；1.7.工程施工范围内的现场条件，工程地质及水文地质、气象等自然条件；1.8.与工程有关的资源供应情况；1.9.施工企业的规章制度、生产能力、机具设备状况、技术水平等；1.10.施工单位现场调查情况；1.11……。

线路光缆施工方案范本一、编制说明：1、本施工方案用来指导工程施工大唐新能源___龙胜南山风电场___kv集电线路，确保工程安全有效地施工。

2、本方案主要编制依据：（1）光纤建设施工及验收规范技术规范；（2）本工程的性质、特点以及实地考察的情况。

二、工程简介1.大唐新能源___龙胜南山风电场___kv集电线路光缆改造工程由原来的架空线路改为地埋到升压站。

三、施工措施：1、光缆敷设：穿管地埋段光缆敷设：沿原有道路进行地埋。

（2）光缆敷设：敷设的光缆沿控制电缆支架敷设并敷设顺直、绑扎牢固，不影响现有的电缆敷设工艺及观感。

（3）过路架构处光缆敷设：过路架构处光缆沿已经形成的控制电缆槽盒敷设。

在敷设前先将电缆槽盒盖板打开，按照规程敷设好光缆后再盖好槽盒盖板，保证恢复原状况；（4）光配线架上尾纤盒的___和通讯2、技术措施：（1）光缆的弯曲半径不得小于光缆外径的___倍，施工过程中不得小于___倍；（2）布放光缆的牵引力不超过光缆允许张力的___%，瞬间最大牵引力不超过光缆允许张力的___%，主要牵引力加在光缆的加强件上；（3）光缆布放时由缆盘上方放出并保持松弛弧形，光缆布放过程中无扭转，严禁打小圈、浪涌等现象发生；（4）采用人力牵引，牵引速度不大于___米/分钟；（5）布放光缆中___严密并用专人指挥及有良好的通信联络手段，严禁未经培训的人员上岗和无联络工具的情况下作业；（6）光缆布放完毕，检查光纤是否良好，光缆端头应做密封防潮处理，不得浸水；（7）在带电设备附近工作时，一定认清位置，经相关人员许可后方可进行工作；（8）在工作中如遇到不清楚的问题或有疑问的地方，及时相关人员提出，待问题清楚后方可进行工作；（9）做好线缆的标记工作，并作好施工记录。

四、安全措施1、严格按照建设与运行规定，施工前办好工作票；2、施工前开好班前会，认真分析工作中可能存在的危险点，并采取防范措施；3、工作班所有成员在工作前四个小时严禁喝酒，如有喝酒现象，工作负责人有权停止其工作；施工现场严禁吸烟；4、在带电和运行设备区域施工时，严禁靠近或触摸带电和运行设备、严禁在高压设备旁逗留、严格按照电厂安全管理规定执行；在光缆敷设时严禁破坏原有电缆的绑扎、严禁破坏原有电缆通道；5、工作前工作负责人交代清工作任务：分工、场地、范围、安全措施、注意事项等，工作班成员清楚后方可开始工作；6、进入工作现场所有工作班成员必须佩戴出入证、车辆粘贴通行证；工作人员穿工作服，戴安全帽，如有违反人员，工作负责人有权停止其工作；7、施工时正确使用工器具，电动工具保证绝缘良好，使用时戴绝缘手套；8、工作中，一切行动听从工作负责人安排，严禁违章施工。

永嘉县人民医院10KV高压柜就位、电缆T接施工方案永嘉县人民医院供电线路增装项目工程10KV高压柜就位、电缆T接施工方案审批：刘海滨审核：李星编制：邱万隆温州中展电力建设有限公司2013年04月22日1永嘉县人民医院供电线路增装项目工程10KV高压柜就位、电缆T接施工方案目录一、工程概况二、电缆走向三、电缆敷设技术方案四、业主职责五、施工进度计划六、安全要求七、危险点、环境因素辨识与控制措施210KV高压柜就位、电缆T接施工方案一、工程概况本工程为永嘉县人民医院配电室10KV供电新增电源线路接入工程。

目前县人民医院10KV供电电源为单回电源，不能满足重要用电设备（一级负荷）供电可靠要求，为提高供电可靠性，实现由两个变电所10KV双回路电源供电要求，根据施工设计图纸，在原来仅有35KV城关变永中787线（T接）10KV供电的基础上，新增35KV上塘变城南674线(由城南674线10#电缆分接箱T接）电缆引入永嘉县人民医院10KV配电所，新增10KV高压出线柜、计量柜各一台，本次施工新增高压柜就位、高压进线电缆、出线电缆以及低压出线电缆T接。

二、电缆走向本次电缆敷设走向依据温州电力设计有限公司设计施工图。

根据现场实际勘察，基本走向为10kv城南674线10#电缆分线箱（农业银行旁）引出电源——经原有电缆管道沿县前路向东北角——县前路与永建路交汇处（供销超市）设中间头——经原有电缆管道沿永建路向西北角——经环城北路直行———永嘉县人民医院10kv配电所。

（详图参照温州电力设计有限公司设计施工图）3三、电缆敷设技术方案依据及引用文件4本工序作业前施工条件施工准备图2-1 电缆就位图2-2 钢丝绳、电缆轮布置图2-3 电缆固定图2-4 直埋电缆敷设管口要有专人进行监护。

图2-5 电缆排孔敷设在电缆引入电缆沟和电缆沟转弯处，必须安装滑轮组和配有专人进行监护。

15永嘉县人民医院10KV电缆敷设施工专项方案直埋电缆之间，电缆与管道、道路、建筑物之间平行和交叉的最小允许净距表2-1永嘉县人民医院10KV高压柜就位、电缆T接施工方案四、业主职责1 提供地下管线走向准确资料，每段埋管施工前约请市政相关单位现场核实管线分布情况。

华能铁岭大兴风电场35kv集电线路施工方案批准：审核：编制：黑龙江省火电第一工程公司华能铁岭大兴风电场项目部2013年3月20日华能铁岭大兴风电场35kv集电线路施工方案一、工程概况工程名称：华能铁岭大兴风电场35kV集电线路新建工程工程地点：辽宁省铁岭境内建设单位：华能铁岭大兴风力发电有限公司设计单位：北京国庄国际经济技术咨询有限公司1）华能铁岭大兴风电场工程建设规模为49.5MW，共30台，风机单机容量1650kW，风电场内风机升压变压器高压侧采用35kV，每台风机由电缆汇集至架空线路，再经架空线路送至风电场220kV变电站，站外设立终端塔，从终端塔至35kV开关柜段采用电缆进线。

2）本工程集电线路起于风电场220kV升压站35kV出线开关柜，止于风电场30台风机的35kV风机升压变压器高压侧铁塔。

集电线路共分为三回架空线路，线路路径总长度34.762km；双回路路径长度5.011km，35kV大兴I线线路路径长10.09km，35kV大兴II线线路路径长10.606km，35kV大兴III线线路路径长14.066km。

3）导线采用：主干线：LGJ-150/25型钢芯铝绞线分支线：LGJ-70/10型钢芯铝绞线地线采用：本地线采用光纤复合架空地线（OPGW），4）主要交叉跨越新建35kV线路沿线的主要交叉跨越有钻500kV线路3次，穿越66kV线路2次，跨越10kV线路II次，跨越通信线、低压线、省道、乡道、小河、树木等。

二、编制依据1.《工程测量规范》（GB50026-1993）；2.《《输电线路铁塔制造技术条件》（GB/T 2694-2003）；3.《输电线路铁塔及电力金具紧固用冷镦热浸镀锌螺栓与螺母》（DL/T764.4—2002）；4.《电力金具通用技术条件》（GB2314-1997）；5.《电力金具制造质量》（DL/T768）；6.《圆线同心绞架空导线》（GB/T1179-1999）；7.《镀锌钢绞线》（YB/T5004-2001）8.《110KV—500KV架空电力线路工程施工及验收规范》（GB50233-2005）9.《工程测量规范》（GB50026-1993）；10.《建筑地基基础工程施工质量验收规范》（GB 50202-2002）；11.《混凝土结构工程施工质量验收规范》（GB 50204-2002）；12.《普通混凝土用砂、石质量及检验方法标准》（JGJ 52-2006）；13.《建筑用卵石、碎石标准》（GB/T14685-2001）；14.《建筑用砂》（GB/T14684-2001）15.《硅酸盐水泥、普通硅酸盐水泥》（GB 175-1999）；16.《普通混凝土配合比设计规程》（JGJ 55-2000）；17.《钢筋焊接及验收规程》（JGJ 18-2003）；18.《混凝土强度检验评定标准》（GBJ 107-87）；19.《混凝土质量控制标准》（GB50164-92）；20.《混凝土用水标准》（JGJ63—2006）21.《砌体工程施工质量验收规范》（GB50203-2002）；二、主要工程量施工进度安排（1）、电缆槽开挖：1月10日～1月30日；（2）、电缆埋设：1月15日～2月5日；（3）、电缆槽回填：1月17日～2月7日；（4）、铁塔基础施工：1月15日～2月15日；（5）、铁塔组装：2月15日～3月15日；（6）、集电线路施工：2月18日～3月25日。

220kV线路工程电缆敷设方案1. 引言本文档旨在提供220kV线路工程电缆敷设方案。

敷设电缆是电力工程中的重要环节，合理的敷设方案可以确保电缆的安全可靠运行。

2. 敷设方案2.1 敷设路径选择- 从发电站到变电站的电缆敷设路径应避免通过高耗能场所和人口密集区域，以减少潜在的安全风险和电缆受损的可能性。

- 选择沿道路或现有管道敷设的路径，以便维修和维护。

2.2 敷设深度和保护- 电缆在敷设过程中应保持适当的埋深，以防止外力破坏和损坏。

- 使用合适的保护装置，如电缆槽、电缆管等，以保护电缆免受地下水、化学物质和其他外界因素的干扰和侵害。

2.3 敷设方法- 根据电缆规格和环境特点，选择适当的敷设方法，如直埋式、管道敷设或架空敷设。

- 考虑电缆的负荷特点和使用环境，确定合理的敷设方式。

2.4 接头和终端处理- 电缆接头和终端应按照相关规范进行处理，确保电缆接头连接牢固、绝缘良好。

- 使用合适的防护措施，如绝缘套管、绝缘波纹管等，保护接头和终端免受湿气、污染和物理损坏。

3. 安全措施- 在敷设电缆过程中，应严格遵守相关安全操作规程，如戴好个人防护装备，避免和其他工程作业交叉进行，及时处理敷设过程中的安全隐患。

- 安排专业人员进行监督和质量检查，确保电缆敷设符合标准和规范要求。

4. 经济性和可持续性考虑- 在设计敷设方案时，应综合考虑经济性和可持续性因素。

选择合适的电缆规格和敷设方式，以最大程度降低成本，并考虑未来维护和更新的可行性。

5. 总结通过合理的敷设方案，可以保证220kV线路工程电缆的安全运行。

我们建议在敷设过程中严格按照相关规范和标准进行操作，并做好安全措施的落实和监督。

电缆敷设施工方案1、编制说明及依据1。

1编制说明为保证电缆线路安装工程的施工质量，使电缆敷设得以顺利进行，特编写此方案。

此方案适用于10KV及以下塑料绝缘电力电缆、控制电缆线路的敷设施工。

1。

2、编制依据1。

2.1承包合同或协议。

1。

2.2施工图及其它设计文件：《电气装置安装工程电缆线路施工及验收规范》GB50169－92《电气装置安装工程电气设备交接试验标准》GBS（）15－gi.《建筑电气安装工程质量检验评定标准》GBJ30－88。

公司《质量保证手册）、《质量体系程序》及其支撑性文件。

2、工程概况工程名称：范围：地点：规模:特点:主要技术要求:工期要求：主要实物工作量一览表3、施工程序和施工方法3.1施工程序计要求，且应标示清楚.电缆盘外观完整无损，合格证等产品文件齐全.对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设。

电缆出库运输过程中，采用机械吊装和运输，严禁将电缆盘直接由车上推下，同时电缆盘不应平放运输和贮存。

短距离的运输可采用滚动电缆盘的方法。

但必须顺着电缆盘上的箭头指示或缠紧方向滚动。

电缆出库后应集中分类存放，尽可能存放在开始敷设电缆处的附近。

盘间留有通道，存放处不得积水.3。

2。

2 电缆敷设前建筑工程应具备的条件：电缆沟、隧道、竖井、人孔等处的地坪及抹面工作结束.电缆夹层、电缆沟、桥架内的施工临时设施模板、建筑废料已清理干净。

施工用道路畅通盖板齐全，电缆沟排水畅通，电缆夹层门窗安装完毕。

3.2.3电缆敷设前电气专业应具备的条件：a、电缆的起点及终点设备已安装完毕,位号标识准确清楚。

b、电缆敷设表编制完毕，表册中应标明每根电缆使用的电缆盘号，敷设的先后次序，c、敷设次序应是先远距离，后近距离。

根据设计和电缆的实际情况，合理安排，避免浪费和接头。

d、技术交底和安全技术交底已做完，并存记录卡.e、当电缆沿桥架敷设时,若没有人行通道应事先沿全长搭设脚手架，绑扎牢固。

35kV高压电缆敷设专项施工方案编制：审批：一、施工内容二、电缆走向三、箱式变压器安装四、电缆敷设五、资源配置六、施工进度计划七、安全措施35kV电缆敷设方案一、施工内容现场施工临设用电，现室外设置1000kV A箱式变压器16台，高压电缆分界箱式高压开关柜一组，位于售楼中心南侧，电源取自现场10KV 架空线路。

改造后将原有电缆拆除，将室外三台630KV A箱式变压器中的其中两台及高压电缆分界箱式高压开关柜一组移至售楼中心的东北角安置，为了满足A区的施工现场及生活区用电。

其中留于一台满足B区用电需要。

将选用电缆型号为YJLV22-10KV-3*240.电缆敷设根据现场情况分为保护管敷设和地面直埋敷设两部分。

全长计划295米，电缆敷设完毕后，首端取自现场10KV架空线路杆式高压断路器下口，末端接入高压电缆分界箱式高压开关柜，提供两台箱式变压器的负荷，所有电缆头压接完毕经过试验后通电运行。

二、电缆走向本次电缆敷设走向依据现场外线图制定。

根据现场实际勘察，基本走向为售楼中心南侧10KV架空线路高压断路器引下电源——经电缆保护管引下进入地面下——向北地面直埋敷设——沿现场施工硬化道路边缘向西直埋——经过锅炉房前面走硬化道路下侧直埋——向北直达箱式变压器调整后位置。

三、箱式变压器安装本次箱式变压器安装只是将原有的箱变及电缆分界箱移位至现在的调整位置，所含工作内容主要是吊装及搬运工作，实际施工中根据实际情况，做专项施工方案。

四、电缆敷设1、电缆敷设工艺流程图如下：2、电缆进场检查验收：电缆进场后，必须对电缆进行详细的检查验收，检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。

3、电缆敷设准备3.1、技术准备。

认真研究电气施工图，掌握电缆的分布走向情况，在过路面、转弯等管道交叉处进行详细勘察。

3.2、人员、机具准备。

敷设电缆需要大量的人员，电缆敷设前，根据电缆的数量及电缆敷设进度安排，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行安全技术培训。

风电场集电线路电缆敷设施工方案风电场集电线路电缆敷设施工方案目录一、工程概况 (3)二、编制说明及依据 (3)三、施工准备 (3)1.作业条件要求 (3)2.施工前准备 (3)3.技术准备 (4)4.材料准备 (4)5.劳动力准备 (4)6.机具准备 (4)四、施工程序 (4)1、工艺流程 (5)2、工艺流程细则 (5)2．1准备工作 (5)2．2电缆沟开挖及铺砂 (5)2．3电缆敷设 (5)2．4隐蔽验收 (6)2．5回填土 (6)2．6埋标桩 (6)五、质量检测检验应达到的标准及检测方法 (6)1、质量检测检验应达到的标准 (6)2、检测仪表、检测方法 (6)六、质量与安全 (6)七、电缆的成品保护 (7)集电线路施工方案一、工程概况本工程为大唐新能源广西龙胜南山风电场一期35kv集电线路改造工程。

二、编制说明及依据1. 本工程设计图纸及其有关的技术资料。

2. 本公司施工安全措施及电缆敷设技术交底3. 相关的技术规范及标准图集：《电缆敷设》D10-1～7(2002)《电气装置安装工程接地装置施工及验收规范》GB50169-2006《电气装置安装工程质量检验及评定规程》（DLT5161.1～5161.17—2002）三、施工准备1.作业条件要求(1) 电缆线路的安装工程应按施工图进行施工。

(2) 与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收规范中的有关规定。

2.施工前准备(1) 电缆的技术准备已完成。

(2) 敷设电缆的通道无堵塞。

(3) 敷设电缆施工机具及施工用料已准备好，防护盖板贮备充足，电缆敷设架搭设完毕，且符合安全要求。

(4) 电缆线路施工方案或施工组织设计已经编制。

(5) 电缆型号规格及长度与设计资料核对无误。

(6) 临时联络指挥系统的设置。

3.技术准备(1) 施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行技术交底。

735KV集电线路施工方案一、工程概况本工程是一条35KV集电线路的施工方案，总长度为X公里。

根据设计要求，该线路由Y基础杆、Z中间杆和A终端杆组成。

线路起点为B地，终点为C地。

本施工方案将详细阐述线路施工的各个环节。

二、施工前期准备1.人员组织：根据工程需要，合理调配人员组织。

包括工程经理、施工队长、施工人员等。

2.材料准备：根据设计规格，采购所需的电杆、导线、绝缘子等材料，并进行入库验收。

3.机械设备准备：根据工程需要，准备好各种机械设备，如吊车、推土机、挖掘机等，并进行检查和保养。

4.施工场地准备：确保施工场地的平整、干燥，并进行临时道路的铺设，以方便机械设备的运输和施工。

三、施工工艺及步骤1.基础施工：根据设计要求和土壤条件，进行基础杆的施工。

具体步骤包括基坑开挖、基础浇筑、基础安装等。

2.架空线路施工：根据设计要求，逐段进行导线和绝缘子的安装。

具体步骤包括在中间杆上安装导线、绝缘子和悬垂装置，同时进行导线的绝缘处理。

3.电缆线路施工：根据设计要求，逐段进行电缆线路的敷设和接头的焊接。

具体步骤包括挖槽、电缆敷设、接头防水、接地等。

4.金具安装：根据设计要求，逐段对中间杆和终端杆进行金具的安装。

具体步骤包括金具的固定和调整。

5.绝缘检测：在整条线路施工完成后，进行绝缘电阻的检测。

确保线路的绝缘性能符合要求。

6.线路试运行：在绝缘检测合格后，对线路进行试运行，进行电流负荷和电压稳定性的测试。

确保线路的可靠性和稳定性。

四、施工安全措施1.施工现场设置警示标志，划定施工区域，并进行专人管理。

2.施工人员必须佩戴安全防护设备，如安全帽、安全鞋等。

3.具体施工过程中，要保持机器设备的安全运行，并进行定期检查和维护。

4.在高海拔地区施工时，要注意防护措施，防止高原反应和缺氧等问题。

5.在交通密集地区施工时，要设置交通标志和疏导施工人员和车辆。

6.在不良气候条件下施工时，要根据情况采取相应的防护措施，确保施工质量和人员安全。

35kV高压电缆敷设专项施工方案(完整版)本次电缆敷设分为保护管敷设和地面直埋敷设两部分。

全长计划295米。

敷设前，需要做好技术准备，研究电气施工图，掌握电缆分布走向情况，并在管道交叉处进行详细勘察。

同时，需要准备足够的人员和机具，并清理沿途障碍物，为电缆敷设创造良好条件。

电缆进场后，必须进行详细的检查验收，包括外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识等。

敷设电缆时，需要使用电缆放线架、卷扬机、电缆滑轮、通讯联络工具等机具。

敷设完毕后，首端取自现场10KV架空线路杆式高压断路器下口，末端接入高压电缆分界箱式高压开关柜，经过试验后通电运行。

五、资源配置本次施工需要的资源主要包括人力、机械、材料和资金。

根据施工进度计划，提前做好人员和机械的准备工作，保证施工进度和质量。

同时，需要严格控制材料和资金的使用，确保施工经济效益。

六、施工进度计划根据施工内容和资源配置，制定详细的施工进度计划。

在施工过程中，需要严格按照计划执行，及时调整和协调各项工作，确保施工进度和质量。

七、安全措施在施工过程中，需要严格遵守安全规定，制定详细的安全措施，保证施工人员的生命安全和财产安全。

同时，加强现场管理，确保施工现场的整洁和安全。

在施工过程中，需要进行安全技术培训，提高施工人员的安全意识。

如发生安全事故，需要及时报告，采取有效措施进行处置。

本工程计划敷设295米的电缆，需要穿越多个厂区部位，主要采用电缆直埋敷设。

在电缆敷设过程中，需要进行以下步骤：电缆进场检查验收、电缆敷设准备、电缆敷设固定、电缆头制作安装、电缆标识等。

在电缆直埋敷设中，敷设区域范围较大，电缆埋入地下的深度不应小于750mm，因此开挖电缆沟的深度应大于850mm。

电缆沟的宽度应根据电缆数量决定，单条电缆的宽度为350mm。

挖沟完毕后，沟底应平整，深浅一致，并且必须有一层良好的土层，以防止石头或杂物凸起。

对于易塌陷的地段，需要进行处理。

若电缆需要穿过道路，可先埋设机械强度较高的钢管子，钢管子的内径应大于电缆外径1.5倍。

35KV集电线路直埋集电线缆及顶管施工方案1编制依据1.1 《35KV集电线路敷设图》20-N01941S-D12051.2 《工程测量规范》GB50026-20071.3 《建筑地基基础工程施工质量验收规范》GB50202-20021.4 《建筑安装工艺标准及操作规程》（GB50204-2010）1.5 《建筑工程施工质量验收统一标准》（GB50300-2013）1.6 《建筑施工计算手册》（2001年版）1.7 电力建设安全工作规程DL5009.3-20131.8 《电力建设施工及验收技术规范》（SDJ69-2013）1.9 质量管理体系文件企业标准1.10 职业安全健康/环境管理体系文件企业标准1.11 电力建设施工质量验收及评定规程第2部分：电气工程DL/T5210.1—20122工程概况及主要工程实物量1.1.1 概况本工程是采用35KV的集电线路，7条35KV集电线路分别送至升压站220KV线路，本工程设有55 台风机及升压变，堤坝以东有5回集电线路，堤坝以西有2回集电线路，升压箱变不在本次施工范围。

引入升压站的35KV线路采用电缆直埋方式敷设，35KV线路长度按现场实际测量为准。

33.1风力发电项目施工方案45.2.1施工人员体检能够适应现场工作，施工人员安全考试合格后，方可进入施工现场，技工经培训后方可上岗。

1.1.3 材料按计划及时进入现场，按平面图整齐堆放。

1.1.4 施工人员经过三级安全教育合格后方可进入施工现场；参加本工作人员经施工技术交底清楚后, 方可开始施工。

1.1.5 施工人员进厂，首先要进行安全生产意识教育，文明施工的标准化教育，质量创精品意识教育。

提高施工人员的思想意识，做到人人心中有目标，事事有标准，产品有实物比较。

1.1.6 班队长要清楚本班队所承担的施工项目施工顺序、施工方法、施工工艺要求，施工人员主要掌握施工方法、施工工艺。

1.1.7 参加施工人员进入施工现场，必须戴好安全帽，严禁酒后进入施工现场作业，施工现场严禁吸烟。

电力电缆敷设施工方案批准：审核：编制：****有限公司****一期15MWp农业光伏电站2014年06月17日目录一、工程概况二、编制说明及依据三、施工准备四、施工程序五、质量检测检验应达到的标准及检测方法六、质量与安全七、电缆的成品保护八、高压电缆头制作工艺及中间接头制作工艺九、安全注意事项十、质量标准十一、环境注意事项集电线路施工方案一、工程概况本工程为****一期15MWp农业光伏电站光伏场区电缆敷设二、编制说明及依据1.本工程设计图纸及其有关的技术资料。

2.本公司施工安全措施及电缆敷设技术交底3.相关的技术规范及标准图集：《电缆敷设》D10-1～7(2002)《电气装置安装工程接地装置施工及验收规范》GB50169-2006《电气装置安装工程质量检验及评定规程》（DLT5161.1～5161.17—2002）三、施工准备1.作业条件要求(1)电缆线路的安装工程应按施工图进行施工。

(2)与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收规范中的有关规定。

2.施工前准备(1)电缆的技术准备已完成。

(2)敷设电缆的通道无堵塞。

(3)敷设电缆施工机具及施工用料已准备好，防护盖板贮备充足，电缆敷设架搭设完毕，且符合安全要求。

(4)电缆线路施工方案或施工组织设计已经编制。

(5)电缆型号规格及长度与设计资料核对无误。

(6)临时联络指挥系统的设置。

3.技术准备(1)施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行技术交底。

(2)施工前应组织施工人员充分熟悉相关图纸及设计要求。

用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段。

(3)施工前应对电缆进行详细检查。

电缆的规格、型号、截面、电压等级、长度等均符合设计要求，外观无扭曲、损坏等现象。

4.材料准备(1)电缆应具有出厂合格证、(2)对用于施工项目的电缆进行详细检查，其型号、电压、规格等应与施工图设计相符；电缆外观应无扭曲、坏损及漏油、渗油现象。
