现代通信技术(共32张PPT)

12008年8月现代通信新技术1现代通信新技术现代通信新技术•关于课程学习目的：1、明确现代通信的概念3、明确未来通信的发展趋势4、了解现代通信热点技术2、熟悉现代通信网络情况课程内容：1、有关传输、交换、网络的基础知识简介2、接入网技术3、现代通信热点技术PDF 文件使用 "pdfFactory Pro" 试用版本创建

22008年8月现代通信新技术31. 概述•1.1 通信概念、种类1. 通信（电通信）：信息的传输+ 信息的交换2. 通信种类：有线通信：无线通信：（同轴电缆）载波通信光纤通信电力载波通信音频电缆通信（双绞线、同轴线、光导纤维等传输线为媒质）短波、超短波、微波等通信卫星通信蜂窝移动通信（两点间传输方式分）传统意义上的概念

PDF 文件使用 "pdfFactory Pro" 试用版本创建

32008年8月现代通信新技术

51. 概述•1.1 通信概念、种类1. 通信（电通信）：信息的传输+ 信息的交换（通信的任务）2. 通信种类：交换设备通信终端现代意义上的通信往往是“传输、交换及网络的集成体

PDF 文件使用 "pdfFactory Pro" 试用版本创建

4

2008年8月现代通信新技术7交换设备通信终端4. 交换的种类：分组交换电路交换电路交换：在两个通信的站点之间建立一条专用通路。在该连接存在期建立，对与之相连的设备来说，好象存在一条直接连接。用户线连接干线跨市干线连接干线数字程控交换机端局长途局长途局端局

2008年8月现代通信新技术8交换设备通信终端4. 交换的种类：分组交换电路交换电路交换：在两个通信的站点之间建立一条专用通路。在该连接存在期建立，对与之相连的设备来说，好象存在一条直接连接。中间交换机PDF 文件使用 "pdfFactory Pro" 试用版本创建

现代通信技术

预修课程：通信原理、模拟电子电路、数字电路与逻辑设计

教学目的和要求：

本课程是通信、电子类专业的研究生学科基础选修课，通过本课程的学习使学生从全程全网和网络融合的角度理解各类先进的通信技术。力争使学生构建具有科学性、系统性、新颖性和先进性的知识结构与内容体系，强调工程方法论基本思想的学习与培养，不仅使学生能够在网络分层概念基础上学习到各类先进的通信技术知识，更重要的是培养学生掌握科学的研究方法和迅速学习新知识的能力。

熟悉现代通信技术组成，掌握通信基础理论，其中包括：数字通信的基本理论、模拟信号的信源编码、差错控制编码和数字传输的基础理论。掌握现代通信技术，其中包括：数字复接技术、光纤通信技术、移动通信技术、卫星通信技术和现代通信网络技术。

内容提要：

第一章 现代通信技术概述

通信系统的构成；现代通信技术；传输技术及其发展；网络技术

第二章 数字通信简介

模拟通信和数字通信；通信系统的主要性能指标；数字通信的发展概况

第三章 模拟信号的信源编码

抽样原理；脉冲编码调制（PCM）；自适应差值脉冲编码调制（ADPCM）

第四章 差错控制编码

差错控制方式；常用的检错码；线性分组码；循环码

第五章 数字信号的传输

数字信号传输的基本理论；基带传输基本理论；频带传输基本理论（数字调制）

第六章 数字复接原理

PDH数字复接；高次群数字复接；数字数据传输方式；SDH数字复接；SDH的复用原理；SDH同步网；SDH同步网的主要设备

第七章 光纤通信技术

光纤通信的特点；光纤通信系统的组成；光纤与光缆；光纤的导光原理和传输特性；光纤数字通信系统；光数字发送和接收机；光中继器；相干光通信和光波分复用

第八章 移动通信技术 移动通信的发展与应用；移动通信系统的组成和工作方式；公众移动通信网；GSM系统结构；GSM网络功能；CDMA系统的一般原理；CDMA直接序列扩频通信系统；CDMA网络结构；CDMA系统特性

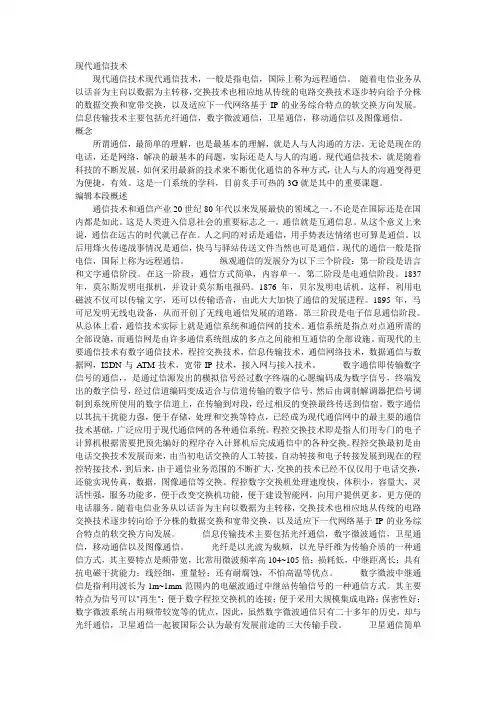

现代通信技术

现代通信技术现代通信技术，一般是指电信，国际上称为远程通信。 随着电信业务从以话音为主向以数据为主转移，交换技术也相应地从传统的电路交换技术逐步转向给予分株的数据交换和宽带交换，以及适应下一代网络基于IP的业务综合特点的软交换方向发展。

信息传输技术主要包括光纤通信，数字微波通信，卫星通信，移动通信以及图像通信。

概念

所谓通信，最简单的理解，也是最基本的理解，就是人与人沟通的方法。无论是现在的电话，还是网络，解决的最基本的问题，实际还是人与人的沟通。现代通信技术，就是随着科技的不断发展，如何采用最新的技术来不断优化通信的各种方式，让人与人的沟通变得更为便捷，有效。这是一门系统的学科，目前炙手可热的3G就是其中的重要课题。

编辑本段概述

通信技术和通信产业20世纪80年代以来发展最快的领域之一。不论是在国际还是在国内都是如此。这是人类进入信息社会的重要标志之一。通信就是互通信息。从这个意义上来说，通信在远古的时代就已存在。人之间的对话是通信，用手势表达情绪也可算是通信。以后用烽火传递战事情况是通信，快马与驿站传送文件当然也可是通信。现代的通信一般是指电信，国际上称为远程通信。 纵观通信的发展分为以下三个阶段：第一阶段是语言和文字通信阶段。在这一阶段，通信方式简单，内容单一。第二阶段是电通信阶段。1837年，莫尔斯发明电报机，并设计莫尔斯电报码。1876年，贝尔发明电话机。这样，利用电磁波不仅可以传输文字，还可以传输语音，由此大大加快了通信的发展进程。1895年，马可尼发明无线电设备，从而开创了无线电通信发展的道路。第三阶段是电子信息通信阶段。从总体上看，通信技术实际上就是通信系统和通信网的技术。通信系统是指点对点通所需的全部设施，而通信网是由许多通信系统组成的多点之间能相互通信的全部设施。而现代的主要通信技术有数字通信技术，程控交换技术，信息传输技术，通信网络技术，数据通信与数据网，ISDN与ATM技术，宽带IP技术，接入网与接入技术。 数字通信即传输数字信号的通信，，是通过信源发出的模拟信号经过数字终端的心愿编码成为数字信号，终端发出的数字信号，经过信道编码变成适合与信道传输的数字信号，然后由调制解调器把信号调制到系统所使用的数字信道上，在传输到对段，经过相反的变换最终传送到信宿。数字通信以其抗干扰能力强，便于存储，处理和交换等特点，已经成为现代通信网中的最主要的通信技术基础，广泛应用于现代通信网的各种通信系统。程控交换技术即是指人们用专门的电子计算机根据需要把预先编好的程序存入计算机后完成通信中的各种交换。程控交换最初是由电话交换技术发展而来，由当初电话交换的人工转接，自动转接和电子转接发展到现在的程控转接技术，到后来，由于通信业务范围的不断扩大，交换的技术已经不仅仅用于电话交换，还能实现传真，数据，图像通信等交换。程控数字交换机处理速度快，体积小，容量大，灵活性强，服务功能多，便于改变交换机功能，便于建设智能网，向用户提供更多，更方便的电话服务。随着电信业务从以话音为主向以数据为主转移，交换技术也相应地从传统的电路交换技术逐步转向给予分株的数据交换和宽带交换，以及适应下一代网络基于IP的业务综合特点的软交换方向发展。 信息传输技术主要包括光纤通信，数字微波通信，卫星通信，移动通信以及图像通信。 光纤是以光波为载频，以光导纤维为传输介质的一种通信方式，其主要特点是频带宽，比常用微波频率高104~105倍；损耗低，中继距离长；具有抗电磁干扰能力；线经细，重量轻；还有耐腐蚀，不怕高温等优点。 数字微波中继通信是指利用波长为1m~1mm范围内的电磁波通过中继站传输信号的一种通信方式。其主要特点为信号可以"再生"；便于数字程控交换机的连接；便于采用大规模集成电路；保密性好；数字微波系统占用频带较宽等的优点，因此，虽然数字微波通信只有二十多年的历史，却与光纤通信，卫星通信一起被国际公认为最有发展前途的三大传输手段。 卫星通信简单而言就是地球上的无线电通信展之间利用人在地球卫星作中继站而进行的通信。其主要特点是： 通信距离远，而投资费用和通信距离无关； 工作频带宽，通信容量大，适用于多种业务的传输；通信线路稳定可靠；通信质量高等优点。 早期的通信形式属于固定点之间的通信，随着人类社会党俄发展，信息传递日益频繁，移动通信正是因为具有信息交流灵活，经济效益明显等优势，得到了迅速的发展，所谓移动通信，就是在运动中实现的通信。其最大的优点是可以在移动的时候进行通信，方便，灵活。现在的移动通信系统主要有数字移动通信系统（GSM）,码多分址蜂窝移动通信系统（CDMA）。 对于通信网，主要分为电话网，支撑网和智能网。电话网是进行交互型话音通信，开放电话业务的电信网；一个完整的电信网除了有以传递信息为主的业务网外，还需要有若干个用以保障业务网正常运行，增强网络功能，提高网络服务质量的支撑网络，这就是支撑网，支撑网主要包括No。7信令网，数字同步网和电信管理网。而智能网是在原有的网络基础上，为快速，方便，经济，灵活的生成和实现各种电信新业务而建立的附加网络结构。 在通信领域，信息一般可以分为话音，数据和图像三大类型。数据是具有某种含义的数字信号的组合，如字母，数字和符号等，传输时这些字母，数字和符号用离散的数字信号逐一表达出来，数据通信就是将这样的数据信号夹道数据传输信道上传输，到达接收地点后再正确地恢复出原始发送的数据信息的一种通信方式。其主要特点是：人—机或机—机通信，计算机直接参与通信是数据通信的重要特征；传输的准确性和可靠性要求高；传输速率高；通信持续时间差异大等。而数据通信网是一个由分布在各地数据终端设备，数据交换设备和数据传输链路所构成的网络，在通信协议的支持下完成数据终端之间的数据传输与数据交换。 数据网是计算机技术与近代通信技术发展相结合的产物，它是信息采集，传送，存储及处理融为一体，并朝着更高级的综合体发展。纵观通信技术的发展，虽然只有短短的一百多年的历史，却发生了翻天覆地的变化，由当初的人工转接到后来的电路转接，以及到现在的程控交换和分组交换，还有可以作为未来分组化核心网用的ATM交换机，IP路由器；由当初只是单一的固定电话到现在的卫星电话，移动电话，IP电话等等，以及由通信和计算机结合的各种其他业务，第三代通信技术的即将上市，以及以后的第四代通信，随着通 信技术的发展，人类社会已经逐渐步入信息化的社会。

1 一.写出下列英文缩写的中文含义

DWDM:密集波分复用 SDH:同步数字系列

3G:第三代移动通信系统 WLAN:无线局域网

HFC: 混合光纤/同轴电缆网 PDH:准同步数字系列

FR:帧中继 NGN:下一代网络

TCP/IP:传输控制协议/互联协议 ATM:异步传送模式

ADSL:非对称数字用户环路 IN:智能网

CDMA:码分多址 PSTN:公共交换电话网

二、名词解释

1.解调:从已调信号中恢复出原调制信号的过程。

2.扩频:扩展频谱通信（简称扩频通信）技术是一种信息传输方式，其信号所占有的频带宽度远大于所传信息必需的最小带宽；频带的扩展是通过一个独立的码序列来完成，并用编码及调制的方法来实现的，与所传信息数据无关；在接收端则用同样的码进行相关同步接收、解扩及恢复所传信息数据。

3.信息：消息中的有效内容，其含量用信息量衡量。或以适合于通信，存储或处理的形式来表示的知识或消息

4.复用：多个用户同时使用同一信道进行通信而不互相干扰。

5.蓝牙技术：蓝牙（Blue Tooth）是一种短距离无线通信技术，是实现语音和数据无线传输的全球开放性标准。其使用跳频（FH／SS）、时分多址（TDMA）和码分多址（CDMA）等先进技术，在小范围内建立多种通信与信息系统之间的信息传输。

6.调制：调制是将基带信号的频谱搬移到某个载频频带再进行传输的方式。

7.基带：基带是由消息转换而来的原始信号所固有的频带。

8.接入网：由核心网和用户驻地网之间的所有实施设备与线路组成，是为传送电信业务提供所需传送承载能力的实施系统，可经维护管理（Q3）由电信管理网进行配置和管理，主要接口包括：用户网络接口（UNI）、业务节点接口（SNI）和维护管理接口（Q3）。
