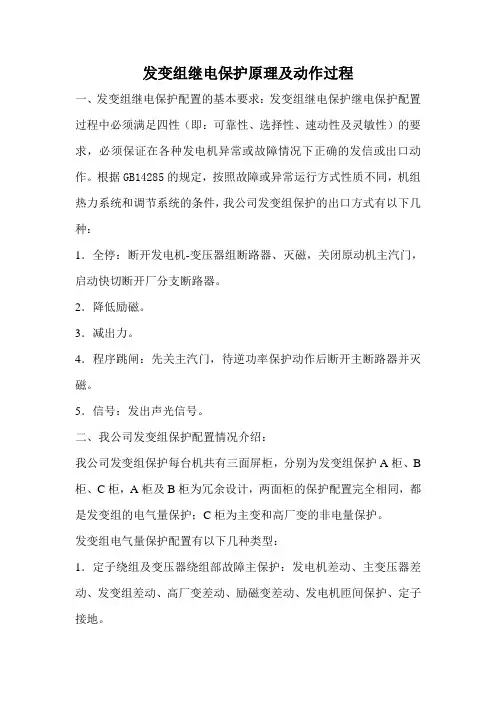

发变组继电保护配置原则及特点

发变组继电保护原理及动作过程

一、发变组继电保护配置的基本要求：发变组继电保护继电保护配置过程中必须满足四性（即：可靠性、选择性、速动性及灵敏性）的要求，必须保证在各种发电机异常或故障情况下正确的发信或出口动作。根据GB14285的规定，按照故障或异常运行方式性质不同，机组热力系统和调节系统的条件，我公司发变组保护的出口方式有以下几种：

1．全停：断开发电机-变压器组断路器、灭磁，关闭原动机主汽门，启动快切断开厂分支断路器。

2．降低励磁。

3．减出力。

4．程序跳闸：先关主汽门，待逆功率保护动作后断开主断路器并灭磁。

5．信号：发出声光信号。

二、我公司发变组保护配置情况介绍：

我公司发变组保护每台机共有三面屏柜，分别为发变组保护A柜、B柜、C柜，A柜及B柜为冗余设计，两面柜的保护配置完全相同，都是发变组的电气量保护；C柜为主变和高厂变的非电量保护。

发变组电气量保护配置有以下几种类型：

1．定子绕组及变压器绕组部故障主保护：发电机差动、主变压器差动、发变组差动、高厂变差动、励磁变差动、发电机匝间保护、定子接地。 2．定子绕组及变压器绕组部故障后备保护：发电机对称过负荷、发电机不对称过负荷、低阻抗、高厂变复压过流、励磁变过流、励磁绕组过负荷。

3．转子接地保护

4．发电机失磁保护

5．发电机失步保护

6．发电机异常运行保护：发电机过励磁保护、发电机频率异常保护、发电机逆功率保护、发电机程跳逆功率保护、启停机保护、断口闪络保护、发电机断水、发电机热工。

7．主变（间隙）零序保护

8．厂用电后备保护：厂变分支过流、分支限时速断、分支零序过流。

9．断路器失灵启动

变压器非电量保护：

1． 变压器重瓦斯

2． 变压器轻瓦斯

3． 变压器压力释放

4． 变压器油温异常

5． 变压器油位异常

6． 变压器冷却器全停

三、重要保护简绍

1．差动保护：包括发电机差动、发变组差动、主变差动、厂变差动、励磁变差动。我司保护装置的差动保护采用比率制动式保护，以各侧电流差为动作电流，三侧电流最大值或两侧电流平均值做为制动电流。回路示意图及制动特性图如下：

15MW发电机组发变组继电保护配置应用

摘要：本论文就15MW发电机变压器组单元，在保护要求、设置、原理等方面作了相关探析,旨在从继电技术的运用对提高发电厂主设备安全、稳定性来阐述其重要作用。现行的继电保护技术主要是微机继电保护系统，其速动性能、稳定性能和安全性能等都优于传统的保护技术。

关键词：发电机机组继电保护配置15MW

一、概述

(一)发电机组对继电保护的要求

对于动作跳闸的继电保护，在技术上要求满足四个基本要求，即选择性、速动性、灵敏性和可靠性。当前，发电机-变压器组单元制接线在各发电厂得到了广泛应用，在单元内每个元件可能出现的故障和不正常运行状态，其继电保护装置应能反应发电机和变压器单独运行时所应该反应的那些故障和不正常运行状态。但由于设备成组连接，中间无断路器和隔离开关，相当于一个工作元件，因此可以将发变组某些性能相同的保护合并成一个对全组公用的保护。这样的结合，可以使发变组单元的继电保护配置变得简单和经济。

（二）发电机组的继电保护配置

发电机组的安全运行对保证电力系统的正常运行和电能质量起着决定性的作用，同时也是十分贵重的电气设备，结构复杂，一旦发生故障遭到破坏，其检修难度较大，检修时间较长，要造成的经济损失非常之大，因此因针对各种不同的故障和不正常运行状态，装设性能完善的继电保护装置。

1、发变组保护的配置

（1）机组保护可以分为短路保护和异常保护两大类：

1）短路保护：用以反应被保护区域内发生的各种类型的短路故障，这些故障将造成机组的直接破坏，这类保护很重要，所以为防止保护装置或断路器举动，又有主保护和后备保护之分。

2）异常保护：用以反应各种可能给机组造成危害的异常工况，但这些工况不能或不能很快造成机组的直接破坏，这类保护装置，一般都装设一套专用的继电器，不设置后备保护。

（2）发电机的故障有以下几种：

1）定子绕组相间短路；

2）定子绕组一相的匝间短路；
