汽轮机在下列情况下禁止启动

汽轮机运行规程（试用版）一、总则1.5 汽轮机运行基本要求：1.5.1 汽轮机运行值班人员在上岗之前，必须熟悉本规程及《电力工业安全生产规程》，并经考试合格；1.5.2 运行值班人员在工作中还应遵守下列规定：1.5.2.1 服从上级命令，正确执行各项指示，未经许可不得离开工作岗位；1.5.2.2 禁止无关人员接近运行中的设备及控制表盘；1.5.2.3 在未办好热力工作票做好安全措施前，不允许在设备上进行检修工作；1.5.3 汽轮机生产车间应符合《电力工业安全生产规程》规定的安全条件，在生产中也应执行《电力工业安全生产规程》的有关规定；1.5.4 生产现场应备有必须的使用工具如扳手、油壶、手电、安全帽、阀门钩等，应备有随时可用的消防器材，并定期检验合格。

二、汽轮机的启动、运行维护和停机3.1 汽轮机的启动：3.1.1 启动前的准备工作：3.1.1.1 班长接到值长的开机命令或接到开机操作票后，应立即通知各岗位值班人员，作好开机准备工作（如设备有检修，应检查检修工作是否已完结，尚未检修完毕的设备与准备投入的机组隔离，使之对机组投入运行无影响），现场及设备应整洁。

3.1.1.2 通知电气、热工人员检查设备，测量电动机绝缘，送上电源和投入必要的保护装置并按要求进行各项试验；3.1.2 汽机启动状态的规定：3.1.2.1 冷态启动：停机时间超过十二小时；3.1.2.2 温态启动：停机后八至十二小时内启动；3.1.2.3 热态启动：停机后八小时内启动；3.1.2.4 极热态启动：停机后两小时以内再次启动。

3.1.3 汽轮机启动过程中注意事项：3.1.3.1 及时调整油温在35℃～45℃，在升速过程中必须随时注意轴承回油温度变化（＜60℃）；3.1.3.2 定速后真空至少应达到-0.087MPa；3.1.3.3 越过临界转速时，轴承最大振动值不得大于0.10mm，若有超过情况，应降速使振动在允许范围内，并维持该转速暖机10min，然后再升速，若仍出现振动值超标，则必须停机检查；3.1.3.4 在升速过程中必须随时监听机组的运转声音，如有异常，则必须分析原因，然后才决定是否继续升速；3.1.3.5 注意油箱油位的变化；3.1.4 出现下列情况时禁止启动或停止启动汽轮机：3.1.4.1 危急保安器及各保护装置动作不正常；3.1.4.2 主汽门或高、低压调速汽门有卡涩现象不能关严；3.1.4.3 缺少转速表或转速表不正常时；交、直流油泵任意一台运行不正常；盘车装置出现故障；3.1.4.4 调节系统不能维持空转运行和甩去全负荷后不能控制转速；3.1.5 开机前检查：司机接到班长的开机命令后，辅助设备及系统的投运，按照规程辅机部分进行启动前的准备、检查及操作；锅炉点火前，汽机附属设备与系统按下列程序进行启动及运行状态确认。

汽机专业题库（236题）一、填空题（65题）1、我厂汽轮机形式高压单缸、单抽冷凝式、直接空冷汽轮机,型号CZK50-9.3/4.2,含义一次调整抽汽，直接空冷，额定功率50MW,额定主汽压力9.3Mpa，额定抽汽压力4.2Mpa。

2.抗燃油正常压力14±0.5Mpa,联备用泵值11.2Mpa跳机值9.8Mpa，EH油箱油位低至230mm跳机,油温低于20℃禁止启动油泵。

3.运行中机组轴向位移范围-1.0mm～0.8mm，跳机值＞1.0mm，＜-1.2mm。

4.做主汽门调门严密性试验时，如果主汽压力低于额定值且不低于额定值的50%时，确定严密性是否合格的转速修订公式n= P/ p0×1000 r/min式中，P—试验时主蒸汽压力，Mp；p0—额定主蒸汽压力，MPa。

5.我厂机组抽汽级数7级，各段抽汽口位置分别在3级后、4级后、6级后、8级后、11级后、13级后、15级后，各段抽汽去向4.2MPa管线、#2高加、#1高加、高压除氧器、#3低加及低压除氧器、#2低加、#1低加。

6.OPC电磁阀作用转速至额定转速的103% ，OPC电磁阀动作关闭高中压调门防止超速，AST电磁阀作用接受汽轮机ETS停机保护信号，泄高压安全油实现停机。

7.化工返汽分为哪几个压力等级1.73Mpa，1.1 Mpa，0.46 Mpa；进入厂房后的去向#1高加，高压除氧器，#3低加及低压除氧器。

8.给水泵稀油站油压低联备用油泵值0.12 Mpa；跳主泵值0.1 Mpa。

9. EH供油装置所配套的再生装置有两个滤芯，其中一个为硅藻土滤芯：它用以去除水分及降低抗燃液的酸值：另一个纤维素滤芯用以对抗燃液中的颗粒度进行调整。

10. 高加水位保护中：液位＞500mm，高加水位高I值发“高”报警；液位＞700mm高II 值报警,同时开危急放水门;液位＞900mm发高III值报警,同时解列高加汽水侧给水走旁路,且1.7Mpa返汽电动门关闭;液位＜180mm事故放水门联关。

8 防止汽轮机事故一、填空：1.在额定蒸汽参数下，调节系统应能维持汽轮机在额定转速下稳定运行，甩负荷后能将机组转速控制在超速保护动作值转速以下。

2.各种超速保护均应正常投入运行，超速保护不能可靠动作时，禁止机组运行。

3.透平油和抗燃油的油质应合格，油质不合格的情况下，严禁机组启动。

4.机组大修后，必须按规程要求进行汽轮机调节系统静止试验或仿真试验，确认调节系统工作正常。

在调节部套有卡涩、调节系统工作不正常的情况下，严禁机组启动5.汽轮机在任何情况下绝不可强行挂闸。

6.对新投产机组或汽轮机调节系统经重大改造后的机组必须进行甩负荷试验。

7.机组停机时，应先将发电机有功、无功功率减至零，检查确认有功功率到零，电能表停转或逆转以后，再将发电机与系统解列，或采用汽轮机手动打闸或锅炉手动主燃料跳闸联跳汽轮机，发电机逆功率保护动作解列。

严禁带负荷解列。

8.抽汽供热机组的抽汽逆止门关闭应迅速、严密，连锁动作应可靠，布置应靠近抽汽口，并必须设置有能快速关闭的抽汽截止门，以防止抽汽倒流引起超速。

9.汽轮机应坚持按规程要求进行汽门关闭时间测试、抽汽逆止门关闭时间测试、汽门严密性试验、超速保护试验、阀门活动试验。

10.危急保安器动作转速一般为额定转速的110%士1%。

11.要慎重对待调节系统的重大改造，应在确保系统安全、可靠的前提下，进行全面的、充分的论证。

12.机组重要运行监视表计，尤其是转速表，显示不正确或失效，严禁机组启动。

13.在机组启、停过程中，汽轮机应按制造商规定的转速停止、启动顶轴油泵。

14.电液伺服阀(包括各类型电液转换器)的性能必须符合要求，否则不得投入运行。

运行中要严密监视其运行状态，不卡涩、不泄漏和系统稳定。

15.机组启动前连续盘车时间应执行制造商的有关规定，至少不得少于2～4h，热态启动不少于4h。

若盘车中断应重新计时。

16.油系统严禁使用铸铁阀门，各阀门门芯应与地面水平安装。

17.安装和检修时要彻底清理油系统杂物，严防遗留杂物堵塞油泵入口或管道。

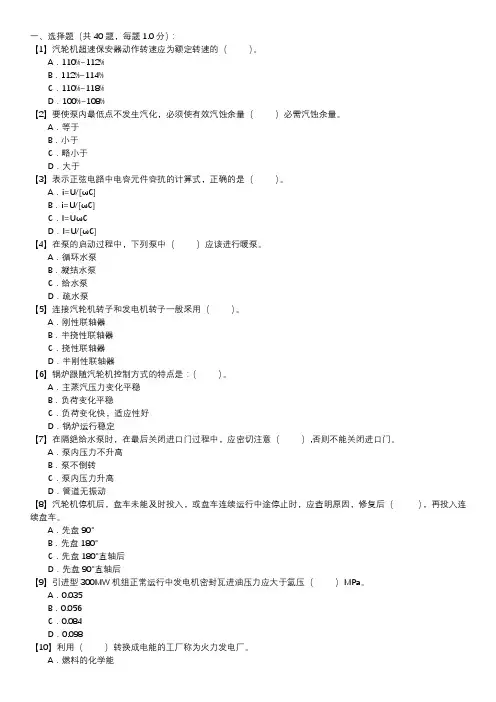

一、选择题（共 40 题，每题 1.0 分）：【1】汽轮机超速保安器动作转速应为额定转速的（）。

A．110%~112%B．112%~114%C．110%~118%D．100%~108%【2】要使泵内最低点不发生汽化，必须使有效汽蚀余量（）必需汽蚀余量。

A．等于B．小于C．略小于D．大于【3】表示正弦电路中电容元件容抗的计算式，正确的是（）。

A．i=U/[ωC]B．i=U/[ωC]C．I=UωCD．I=U/[ωC]【4】在泵的启动过程中，下列泵中（）应该进行暖泵。

A．循环水泵B．凝结水泵C．给水泵D．疏水泵【5】连接汽轮机转子和发电机转子一般采用（）。

A．刚性联轴器B．半挠性联轴器C．挠性联轴器D．半刚性联轴器【6】锅炉跟随汽轮机控制方式的特点是：（）。

A．主蒸汽压力变化平稳B．负荷变化平稳C．负荷变化快，适应性好D．锅炉运行稳定【7】在隔绝给水泵时，在最后关闭进口门过程中，应密切注意（）,否则不能关闭进口门。

A．泵内压力不升高B．泵不倒转C．泵内压力升高D．管道无振动【8】汽轮机停机后，盘车未能及时投入，或盘车连续运行中途停止时，应查明原因，修复后（），再投入连续盘车。

A．先盘90°B．先盘180°C．先盘180°直轴后D．先盘90°直轴后【9】引进型300MW机组正常运行中发电机密封瓦进油压力应大于氢压（）MPa。

A．0.035B．0.056C．0.084D．0.098B．太阳能C．地热能D．原子能【11】汽轮机大修后进行真空系统灌水严密性试验后，灌水高度一般应在汽封洼窝以下（）mm处。

A．300B．200C．100D．50【12】对百分表装在一号瓦前的机组，直轴时应将（）。

A．弯曲凸面朝下，百分表指示最大值B．弯曲凸面朝上，百分表指示最小值C．百分表指示中间值D．百分表指任何值【13】采用回热循环后，与之相同初参数及功率的纯凝汽式循环相比，它的（）。

A．汽耗量减少B．热耗率减少C．做功的总焓降增加D．做功不足系数增加【14】实际物体的辐射力与同温度下绝对黑体的辐射力（）。

汽轮机运行-技术问答（论述题）1．在什么情况下应紧急故障停机？在下列况下应紧急故障停机：(1)汽轮发电机组任一轴承振动达紧急停机值。

(2)汽轮发电机组内部有明显的金属摩擦声和撞击声。

(3)汽轮机发生水冲击，或主、再热蒸汽温度10min内急剧下降50℃。

(4)汽轮发电机组任一轴承断油、冒烟或轴承回油温度突然上升至紧急停机值。

(5)轴封内冒火花。

(6)汽轮机油系统着火，不能很快扑灭，严重威胁机组安全运行。

(7)发电机或励磁机冒烟着火或氢系统发生爆炸。

(8)汽轮机转速升高到危急保安器动作转速（3330r/min）而危急保安器未动作。

(9)汽轮机任一轴承金属温度升高至紧急停机值。

(10)润滑油压力下降至紧急停机值，虽经启动交直流润滑油泵仍无效。

(11)汽轮机主油箱油位突降至紧急停机值，虽加油仍无法恢复。

(12)汽轮机轴向位移达紧急停机值。

(13)汽轮机胀差达紧急停机值。

2．叙述紧急停机的主要操作步骤。

破环真空、紧急停机的主要操作步骤是：(1)手打“危急遮断器”或按“紧急停机”按钮，确认高、中压自动主汽门、调速门、高排逆止门、各级抽汽逆止门关闭，负荷到零。

(2)发电机逆功率保护动作，机组解列。

注意机组转速应下降。

(3)启动交流润滑油泵、检查润滑油压力正常。

(4)解除真空泵连锁，停真空泵，开凝汽器真空破坏阀。

(5)检查高、低压旁路是否动作，若已打开应立即手动关闭。

(6)手动关闭主、再热蒸汽管道上的疏水阀。

检查并启动电泵运行正常。

(7)检查小汽轮机A、B应跳闸。

(8)检查并调整凝汽器、除氧器水位维持在正常范围。

(9)检查低压缸喷水阀自动打开。

(10)开启汽机中、低压疏水。

(11)根据凝汽器真空情况及时调整轴封压力。

(12)在转速下降的同时，进行全面检查，仔细倾听机内声音。

(13)启动顶轴油泵，待转速到零，投入连续盘车，记录惰走时间及转子偏心度。

(14)完成正常停机的其它有关操作。

3．叙述汽轮机发生水冲击的现象及运行处理原则。

一、判断题（20分）1、对于汽轮机转子在第一临界转速以下发生动静摩擦比转子在第一临界转速以上发生动静摩擦时对振动的影响大 ( )2、投入高压加热器汽侧时，要按压力从低到高，逐个投入，以防止汽水冲击。

( )3、汽轮机组的油膜振动荡现象，可通过提高转速的方法来消除 ( )4、凝汽器的端差是指凝结水温度与冷却水出口温度的差 ( )5、所谓最佳真空，是指汽轮机出力达到最大时，所对应凝汽器的真空 ( )6、汽轮机冲转前，主蒸汽温度至少高于汽缸金属温度，对蒸汽过热度可不予考虑()7、凡是经过净化的水都可以作为电厂的补给水。

()8、抗燃油系统中的硅藻土过滤器可以降低油中的酸度。

()9、除氧器应有水位报警及高水位自动放水装置，以防止除氧器满水后灌入汽轮机。

()10、在一阶临界转速下发生强烈振动，如延误2分钟以上，则有可能因此造成大轴永久性弯曲，而这种情况应及时停机改为盘车状态。

()11、主蒸汽压力、温度随负荷变化而变化的运行方式称为滑压运行。

()12、汽机水冲击的主要象征之一是主蒸汽温度急剧下降()13、汽机发电机组在转速超过电网当时运行频率而跳闸停机称为汽轮机超速事故。

()14、汽轮机的超速多发生于保护动作跳开发电机主开关之后。

()15、汽轮发电机组发生超速事故时，事故的破坏性完全来自随转速的平方而增大的离心力()16、危急保安器是防止机组发生超速事故的主要保护，只要危急保安器能够正常动作，就不会发生机组超速事故()17、汽轮机射水抽气器喷嘴堵塞时将影响真空下降，此时抽气器喷嘴前压力也降低。

（）18、汽轮机冷态启动中，从冲动转子到定速，一般相对膨胀差出现正值。

（）19、汽轮机启动中暖机的目的是为了提高金属部件的温度。

（）20、给水泵出口装设再循环管的目的是为了防止给水泵在低负荷时发生汽化。

（）二、选择题（20分）1、汽轮机组轴瓦油膜振荡在__情况下发生A.第一临界转速高于1/2工作转速B.第一临界转速低于1/2工作转速C.在任何一种工作转速下2、汽轮机大轴永久性弯曲时，摩擦的局部地区(热态)在转子冷却时____。

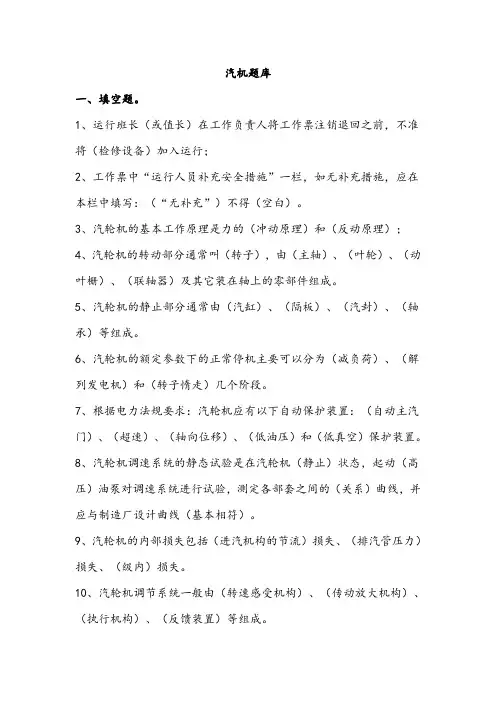

汽机题库一、填空题。

1、运行班长（或值长）在工作负责人将工作票注销退回之前，不准将（检修设备）加入运行；2、工作票中“运行人员补充安全措施”一栏，如无补充措施，应在本栏中填写：（“无补充”）不得（空白）。

3、汽轮机的基本工作原理是力的（冲动原理）和（反动原理）；4、汽轮机的转动部分通常叫（转子），由（主轴）、（叶轮）、（动叶栅）、（联轴器）及其它装在轴上的零部件组成。

5、汽轮机的静止部分通常由（汽缸）、（隔板）、（汽封）、（轴承）等组成。

6、汽轮机的额定参数下的正常停机主要可以分为（减负荷）、（解列发电机）和（转子惰走）几个阶段。

7、根据电力法规要求：汽轮机应有以下自动保护装置：（自动主汽门）、（超速）、（轴向位移）、（低油压）和（低真空）保护装置。

8、汽轮机调速系统的静态试验是在汽轮机（静止）状态，起动（高压）油泵对调速系统进行试验，测定各部套之间的（关系）曲线，并应与制造厂设计曲线（基本相符）。

9、汽轮机的内部损失包括（进汽机构的节流）损失、（排汽管压力）损失、（级内）损失。

10、汽轮机调节系统一般由（转速感受机构）、（传动放大机构）、（执行机构）、（反馈装置）等组成。

11、热电厂供热系统载热质有（蒸汽）和（热水）两种，分别称为（汽网）和（水热网）。

12、决定电厂热经济性的三个主要蒸汽参数是（初压力）、（初温度）、（排汽压力）。

13、汽轮机按热力特性分类分为（凝汽式汽轮机）、（调整抽汽式汽轮机）、（背压式汽轮机）。

14、对突发事故的处理，电力工人应具有（临危不惧）、（临危不乱）、（临危不慌）、（临危不逃）、果断处理的素质。

15、“两票三制”中的两票是指（操作票）、（工作票）；三制是指（交接班）、（巡回检查）及（定期切换）制度。

16、排汽缸的作用时将（汽轮机末级动叶）排出的蒸汽导入（凝汽器）中。

17、汽轮机本体主要由（转动部分）、（静止部分）、（控制部分）组成。

18、汽轮机额定参数下的起动过程包括（新蒸汽管道的暖管）、（冲动转子）、（升速暖机）、（并列接带负荷）等。

第一部分汽轮机的主要技术规范一、汽轮机的主要技术规范二、油系统设备规范出厂厂家：沈阳水泵厂三分厂出厂厂家：泊头市运河泵业有限公司三、主要辅助设备规范四、发电机主要技术规范青岛捷能汽轮机股份有限公司六、蒸汽锅炉除氧系统生产厂家：安徽三联泵业股份有限公司生产厂家：济南市压力容器厂制造生产厂家：山东双轮集团股份有限公司生产厂家：哈尔滨电力设备总厂6．减温减压器：AZGYZ-A-0191型号：WY120 5.29 0.49 8生产厂家：江苏省靖江市双杰高效换热器制造有限公司七、水炉除氧系统生产厂家：哈尔滨电力设备总厂生产厂家：生产厂家：山东双轮集团股份有限公司生产厂家：山东双轮集团股份有限公司第二部分汽轮机运行操作规程第一节总则一、汽轮机安装或检修后第一次启动，要在车间主任（副主任）、专责负责人及检修主要人员在场的情况下方可进行。

二、在下列情况下，禁止启动汽轮机：1．冷油器出口油温低于25℃或润滑油压低于正常值时。

2．任一保安装置（如危急遮断器、危急遮断油门、轴向位移遮断器、磁力断路油门）工作不正常时。

3．自动主汽门、调速汽门卡涩现象。

4．高压电动油泵、交直流辅助油泵工作不正常。

5．转速表及其他指示仪表出现不正常误差。

6．机组振动超过0.07mm或通过电动盘车，发现内部有摩擦声音时。

7．油质不合格或油箱油位低于（）mm时。

8．调速系统不能维持空转运行，或甩负荷后不能维持正常转速时。

三、机组在下列情况下禁止带负荷：1．当机组不能维持空负荷运行或甩负荷不能控制转速时，禁止带负荷。

2．转速超过3360r/min，而危急遮断器不动作。

四、在下列情况下，禁止由调速器切换为调压器控制：1．调压器投入后，负荷低于25%。

2．调压器投入后，排汽压力低于最低限定值。

第二节启动前的准备工作：一、运行班长接到值长启机命令后，做下列工作：1．通知汽机运行人员做好启动前的准备检查工作，确定设备处于完好状态，主辅设备及周围场地均已清扫干净，影响通行和操作的杂物已经清除，现场整齐清洁，照明齐全。

汽轮机安全技术操作规程本安全操作规程适用于本车间高压、单缸、抽汽、注汽、冲动直接空冷式25WM汽轮机组范围内启停、生产事故处理、火灾、烫伤，能够通过本车间安全操作规程加以控制和处理设备安全运行及人身伤害事故等。

一、汽轮机启停注意事项（一）汽轮机启动注意事项1、汽轮机的正常启动、停机及运行方式的改变，在班长的领导下，按生产调度的命令，由操作人员按本规程进行操作。

机组大小修后的启动及重要操作须有车间领导及技术人员参加，由班长指挥操作，并应做好各岗位的联系工作。

在故障情况下操作人员应根据当时具体情况按照本规程规定执行，但必须及时报告班长，班长应及时汇报技术人员及相关领导。

2、凡停机时间在12h以内或前汽缸调节级后上汽缸壁温度不低于300℃、下汽缸壁温度不低于250℃时汽轮机再起动则为热态启动，其他均为冷态启动。

3、汽轮机组调速系统应符合下列要求：⑴当汽温、汽压、真空正常时，自动主汽门全开，调速系统应能维持汽轮机空负荷稳定运行，并能顺利并网。

⑵汽轮机甩全负荷时，调速系统能控制汽轮机转速在危急遮断器动作转速以下。

⑶调速系统带负荷应稳定，控制负荷波动应小于±0.6MW。

⑷危急保安器动作后，应保证自动主汽门、调速汽门、抽汽逆止门、补气阀应迅速关闭并关闭严密。

（5）调速系统迟缓率应不大于0.2%（6）速度不等率约为3—6%（7）油动机最大行程210mm（8）低压油动机最大行程100mm4、汽轮机在下列情况下严禁启动：⑴任意保护装置工作不正常；⑵辅助油泵、低压交流油泵、直流油泵、盘车装置工作不正常；⑶运转时机组内部有金属摩擦声或振动超过0.05mm；⑷主汽门开启不灵活，有卡涩现象；⑸主要表计不全或不正常（如轴向位移、相对膨胀、汽缸热膨胀、转速表、振动表及主要金属温度表计等）；⑹轴承进油温度低于25℃或滑油压力低于0.08MPa；⑺调节级处上、下缸外壁温差超过50℃；⑻DEH控制失灵时；⑼油质不合格或油箱油位低于规定值；5、重要操作规定⑴下列工作必须在主任或工艺副主任的监护下进行：①大小修后汽轮机组的第一次启动。

汽轮机题库1. 汽轮机启动时为什么要限制上、下缸的温差?答：汽轮机汽缸上、下存在温差，将引起汽缸的变形。

上、下缸温度通常是上缸高于下缸，因而上缸变形大于下缸，引起汽缸向上拱起，发生热翘曲变形，俗称猫拱背。

汽缸的这种变形使下缸底部径向动静间隙减小甚至消失，造成动静部分摩擦，尤其当转子存在热弯曲时，动静部分摩擦的危险更大。

上下缸温差是监视和控制汽缸热翘曲变形的指标。

大型汽轮机高压转子一般是整锻的，轴封部分在轴体上车旋加工而成，一旦发生摩擦就会引起大轴弯曲发生振动，如不及时处理，可能引起永久变形。

汽缸上下温差过大常是造成大轴弯曲的初始原因，因此汽轮机启动时一定要限制上下缸的温差。

2. 汽轮机轴向位移增大的主要原因有哪些?答：(1)汽温汽压下降，通流部分过负荷及回热加热器停用。

(2)隔板轴封间隙因磨损而漏汽增大。

(3)蒸汽品质不良，引起通流部分结垢。

(4)发生水冲击。

(5)负荷变化，一般来讲凝汽式汽轮机的轴向推力随负荷的增加而增大；对抽汽式或背压式汽轮机来讲，最大的轴向推力可能在某一中间负荷时。

(6)推力瓦损坏。

3. 热态和冷态启动时的操作主要有哪些区别?答：主要区别在于：(1)热态启动时需严格控制上下缸温差不得超过50℃，双层内缸上下缸温不超过35℃。

(2)转子弯曲不超过规定值。

(3)主蒸汽温度应高于汽缸最高温度50℃以上，并有50℃以上的过热度。

冲转前应先送轴封汽后抽真空。

轴封供汽温度应尽量与金属温度相匹配。

(4)热态启动时应加强疏水，防止冷汽冷水进入汽缸。

真空应适当保持高一些。

(5)热态启动要特别注意机组振动，及时处理好出现的振动，防止动静部分发生摩擦而造成转子弯曲。

(6)热态启动应根据汽缸温度，在启动工况图上查出相应的工况点。

冲转后应以较快的速度升速，并网，并带负荷到工况点。

4. 个别轴承温度升高和轴承温度普遍升高的原因有什么不同?答：个别轴承温度升高的原因：(1)负荷增加、轴承受力分配不均、个别轴承负荷重。

B25MW背压式汽轮机运行规程批准：审核：修编：宁夏伊品生物科技股份有限公司动力部B25MW背压式汽轮机运行规程前言1．引用标准：电力部《电力工业技术管理法规》有关设计资料及厂家说明书。

2．本规程是汽轮机运行人员进行操作，调整，处理事故的技术标准，所有运行人员应按本规程的规定进行操作或调整。

3．在运行操作过程中如遇有编写内容与生产不符时，应及时提出修改意见，经审核批准后执行。

B25MW背压式汽轮机运行规程1.适用范围及引用标准：本规程适用于伊品企业型号为B25-8.83/0.981型（南京汽轮机厂）所生产的冲动式高压，单缸，抽汽背压式汽轮机.使用于动力部汽机专业。

2.工作原理：该汽轮机为南京汽轮机厂生产的冲动式高压，单缸，抽汽背压式汽轮机，型号为B25-8.83/0.981，配用南京汽轮发电机厂所生产的QFW-30-2C型空冷式发电机。

汽轮机转子由一级单列单列调节级和10级压力级组成。

喷嘴，隔板，隔板套均装在汽缸内。

它们和转子组成了汽轮机的通流部分，也是汽轮机的核心部分。

高压喷嘴组分成四段，通过T型槽道分别嵌入四只喷嘴室内。

每一段喷嘴组一端有定位销作为固定点，另一端可以自由膨胀并装有密封键。

为了缩短轴向长度，确保机组的通流能力，并有利于启动及负荷变化，本机组采用了多级隔板套。

在隔板套中再装入隔板。

本机组有四只调节汽阀。

均采用带减压式预启阀的单座阀，以减少提升力。

油动机通过凸轮配汽机构控制四只阀的开启顺序和升程。

在汽轮机前轴承座前端装有测速装置，在座内有油泵组、危急遮断装置、轴向位移发送器、推力轴承前轴承及调节系统的一些有关部套。

前轴承座的上部装有油动机。

前轴承座与前汽缸用“猫爪”相连，在横向和垂直方向均有定位的膨胀滑键，以保证轴承座在膨胀时中心不致变动。

在座架上装有热胀指示器，以反映汽轮机静子部分的热膨胀情况。

汽轮机通过一副刚性联轴器与发电机相连，转子盘车装置装于后轴承盖上，由电动机驱动，通过蜗轮蜗杆副及齿轮减速达到所需要的盘车速度。

锅炉启停步骤一．启炉步骤1．联系窑操开启AQC、SP锅炉烟气进出口挡板，并根据升温，升压情况开大烟气挡板，当进出口烟气挡板全开后，方可关小直至全关烟气旁路挡板2．当汽压升至～时，冲洗汽包各水位计。

3．当汽压升至～时，关闭汽包空气门；并依次进行联箱排污放水，注意汽包水位，在锅炉进水时应关闭省煤器再循环门。

4．当汽压升至 MPa时，稳定压力，冲洗各压力表管，化学人员冲洗各取样管；开启饱和蒸汽电动门旁路进行暖管。

5．当汽压升至～时，投入热工仪表，全开饱和蒸汽电动门，关闭旁路门。

6．当汽压升至1. 0Mpa、温度310℃以上时，稳定压力对锅炉机组进行全面检查，如发现不正常现象，应停止升压，待故障消除后继续升压，并定期排污一次。

7．当汽压升至工作压力时，再次冲洗汽包水位计，通知化学人员化验汽水品质，并对设备进行全面检查。

二锅炉的并列应注意：1． AQC 锅炉或SP锅炉并列时，保持较低的水位，应注意保持汽压，并缓慢增加蒸发量,使待并侧温度比系统侧高3-5度,汽压高。

2．在并列过程中，如引起主汽汽温急剧下降时，或发生管道水冲击时，应立即停止并列，调整风量，加强疏水，待恢复正常后重新并列。

3．并列后，应对锅炉机组进行一次全面检查，并将启动至并列过程中的主要操作及新发现的问题，记录在有关的记录薄内。

三锅炉机组的停运1．接到上级停炉通知后，做好停炉准备工作，按计划停炉时间通知各有关岗位的操作人员，通知汽轮机值班人员做好减负荷准备工作联系窑操开启AQC、SP锅炉烟气旁路挡板，并根据降温降压情况关小烟气进出口挡板，当烟气旁通挡板全开后，方可关闭烟气进出口挡板。

2．锅炉停止运行后，根据锅炉负荷降低情况，相应地减少给水量，保持正常水位，然后停运锅炉，关闭饱和蒸汽电动门（另一锅炉运行）。

3．当AQC 锅炉和SP锅炉同时停运时，同步停运关闭锅炉出口主汽门。

4．必须得到汽机值班人员许可，方可关闭锅炉侧主汽门。

5．锅炉停止供汽后，开启对空排汽门，待压力不再上升,炉温下降后，锅炉方可关闭对空排气电动门。

汽轮机操作规程1、岗位描述:汽轮机是用具有一定的压力，温度蒸汽做功回转式原动机。

汽轮机的岗位操作工必须正确的佩戴好各劳保用品，禁止带病或酒后上岗；汽轮机岗位操作工应熟悉汽轮机各个设备的工作原理及工艺流程，操作规程、运行参数及应急处理方法。

2、职责:2.1操作人员应按照本规程要求执行操作运行维护汽轮机。

2.2操作人员保证汽轮发电机组安全、平稳、经济运行，正确维护保养汽轮机组、及各辅助设备。

2.3班组长要及时制止操作人员的违章行为。

2.4所属车间主任、班组长、公司安全管理人员应检查考核操作人员执行本规程的情况。

4.作业活动禁止性要求4.1 作业前安全操作要求汽轮机技术要求规范:汽轮机型号1#机:B6—3.43/0.294 2#机:B20—3.43/0.294汽轮机型式单缸背压式额定功率1#机：6MW 2#机：20MW汽轮发电机额定转速3000转/分汽轮机临界转速1600转/分发电机临界转速2200转/分振动正常运行时最大允许振动值（外壳）0、05mm 在过临界转速时最大允许振动值（外壳）0、10mm 转向顺汽流方向看为顺时针进气压力3、43MPa进去温度435℃背压压力0、294MPa主油泵出口油压0、90 MPa主油泵进口油压0、05--0/06 MPa调节油压（平台测点）≧0.85MPa润滑油压0、08—0、15MPa轴承进口油压0、08—0、15MPa一次油压0、25 MPa二次油压0、45 MPa冷油器出口油温35—45℃（最佳油温38—42℃）4.2几项规定:4.2.1 汽轮机的启动、停机工作，必须按照主任或生产调度的命令，在班长的领导下进行。

4.2.2 下列工作必须在车间主任或主任指定的人员监护下进行（1）汽轮机大、小修后的启动。

（2）设备经过重大改进后的启动或设备有关新技术的第一次启动试用。

4.2.3 下列的操作必须填写操作票，并在班组长的监护下进行：机组在运行中对有系统阀门的操作或冷油器的切换操作。

1、防止汽轮机大轴弯曲事故的技术措施2.1汽轮机冲转前必须符合以下条件，否则禁止启动。

2.1.1 高压外缸上、下缸温差不超过42℃、高压内缸上、下缸温差不超过35℃。

2.1.2 主蒸汽温度至少高于汽缸最高金属温度50℃，但不超过427℃，蒸汽过热度不低于56℃。

2.2 冲转前，转子应进行充分连续盘车，一般不少于2—4小时（热态启动取大值），并应尽可能避免中间停止盘车，如发生盘车时间中断，则要延长盘车时间。

2.3 热态启动前检查停机记录，与正常停机曲线比较，发现异常情况应及时汇报处理。

2.4 机组启动前应先送汽封汽，后抽真空。

轴封汽源应与金属温度相匹配，低压轴封汽温度控制在150℃。

轴封汽管路应充分暖管、疏水，防止水或冷汽从汽封进入汽轮机。

2.5 启动升速过程中应有专人监视（测量）振动，如有异常应查明原因并处理，汽轮机升速过程中若轴振动达到0.125mm时报警、轴振动超过0.254mm应立即打闸停机，严禁硬闯临界转速或降速暖机，过临界转速时瓦盖振动超0.1mm过应立即打闸停机。

2.6 机组启动中因振动异常而停止启动后，必须经全面检查并确认机组以符合启动条件后且连续盘车不少于4小时（或大轴晃动值降至正常值时）才能再次启动，严禁盲目再次启动。

2.7 启动或低负荷时不得投入再热汽减温器喷水，减温器喷水投入时应先开启截止门，然后投入调整门，以减少截止门的冲刷。

2.7 启动过程中疏水系统投入时应注意保持凝结器水位低于疏水联箱的标高。

2.8 当主蒸汽温度过热度较低时，调速汽门的大幅度摆动，有可能引起汽轮机一定程度水冲击，此时应严密监视机组振动、胀差、轴向位移等数值，如有异常应立即打闸停机。

2.9 机组在启、停和变工况运行过程中，应按规定的曲线控制蒸汽参数的变化，主蒸汽、再热汽温的变化率及汽缸金属温度的变化率不大于规程规定，并保持一定的过热度，要避免汽温大幅度直线变化，当10分钟内汽温上升或下降达50℃时，应打闸停机。

第一部分1500kW汽轮机及发电组一、CN1.5-35/5汽轮机岗位第一节本岗位的任务及原理利用余热锅炉产生的蒸汽冲动汽轮机来带动发电机而发电；它的原理为来自余热锅炉的过热蒸汽（压力3.5MPa，温度435℃）经主汽门和调速汽门进入汽机内，依次流过一系列环形配置的喷嘴和动叶栅，而在膨胀中做功，其热能变为推动汽轮机转子旋转的机械能，从而驱动发电机而将机械能转变为电能。

膨胀做功后的蒸汽由排汽部分排入凝汽器凝结成水后由凝结水泵送入除氧器除氧后再由给水泵送入余热锅炉循环使用。

汽轮机是一个精密的机械设备，对各种参数的要求较高，稍有不慎，就可能造成事故。

在运行中应有相当的责任心及主人翁精神，严格按本规程操作。

第二节设备概况及主要技术规范1 汽轮机1.1 本厂汽轮机系杭州汽轮机厂生产的CN1.5—35/5型单缸抽汽冷凝式汽轮机。

额定功率：1500KW 一阶临界转速：kp≈4000r/min调整抽气量：5t/h 额定抽气量：5t/h额定抽汽压力：0.4～0.7MPa 额定转速：6500r/min转子转动方向：顺汽流看为逆时针方向1.2 主蒸汽门前的蒸汽参数：压力（MPa）：最高3.55 正常3.5 最低3.2温度(℃)：最高445 正常435 最低4201.3 汽轮机工作转速下振动最大允许值0.05mm。

汽轮机临界转速时振动最大允许值0.10 mm。

1.4 油系统参数：润滑油压：0.08～0.12MPa 高压油压：0.63～0.65 MPa进油压力：＞0.05 MPa 轴向位移油压： 0.25-0.44 MPa1#脉冲油压：0.32～0.35 MPa 2#脉冲油压：0.22～0.25 MPa滤油器进口油压：0.12～0.16 MPa 冷油器出口油温：35～45℃1.5 其它参数：后缸排汽真空度：＜0.092 MPa 冷凝器真空度：＜0.095 MPa主抽气器蒸汽压力：0.8～1.2 MPa 辅助抽汽器蒸汽压力：0.8～1.5 MPa 凝结水温：＜50℃结水压力：5.0～5.4 MPa除氧压力：0.02～0.04 MPa 除氧器水温：104～108℃2 发电机型号：QF1.5-4 功率：1500KW转速：1500 r/min 定子电压：6.3KV定子电流：172A 励磁电压：50V励磁电流：174.3A 功率因数：0.83 主要辅机3.1 N—140冷凝器一台：冷却面积：140ｍ2无水净重：3.24ｔ冷却水耗量：500ｍ3/ｈ冷却水温度：27～33℃3.2 冷油器一台：(板式换热器)型号:BR-0.22-N 换热面积：20ｍ2设计温度:110℃设计压力:0.8MPa冷却水温度：27～33℃3.3 2-20-1两级射汽抽气器：工作蒸汽压力：0.8～1.2 MPa 蒸汽耗量：80㎏/ｈ抽出混合汽量：1.8～22㎏/ｈ3.4 12SH-13A循环水泵一台：流量：720ｍ3/ｈ扬程：26ｍ转速：1470 r/min 配用电机功率：75KW （Y280-4）允许吸上真空高度：4.5ｍ3.5 GNL3-A（B）立式凝结水泵两台：流量：9ｍ3/ｈ扬程：43ｍ（38ｍ）转速：2950 r/min 允许汽蚀余量：0.62ｍ配用电机功率：3KW （Y100L-2）允许吸上真空高度：18ｍ3.6 给水泵两台：1GC-3.5×12型号：22扬程：540ｍ流量：15ｍ3/ｈ必需汽蚀余量：3.8ｍ转速:2950 r/min配用电机功率：75KW 型号：Y280S-23.7 电动油泵：型号：CHT18/6 功率：4.0KW压力：0.36MPa 允许吸上真空高度:5ｍ流量：20.5ｍ3/ｈ配用电机：Y132-2第三节基本要求和安全操作规定1 基本要求1.1在汽机工作岗位上应有：①必要的规程和有关系统图。

八米AA卷一1 B 2 A 3 A 4 B 5 B 6 A 7 A 8 B 9 C 10 D 11.A 12.D 13.D 14.A 15.D二1 √ 2 × 3 √ 4 √ 5 × 6 √ 7 × 8 √ 9 × 10 √11. ×12.×13. ×14. √15.√三1汽轮机在下列情况下禁止启动：1.主要仪表缺少或不正常。

2.主机任一保护装置试验不合格。

3.自动主汽门、调速汽门、抽汽逆止门卡涩不能严密关闭时。

4.汽缸上下温差大于50℃。

5.转子晃动超过原始值0.03mm。

6.盘车后机组内有明显的金属摩擦声。

7.凝汽器真空不能维持-0.067MPa8.高压油泵，交、直流润滑油泵，盘车装置不能正常投入。

9 .油质不合格或高压油泵启动后主油箱油位低于－300mm.。

10.主要管道系统严重泄漏，本体保温不完整事故停机操作步骤1.手打危急遮断器手柄，检查自动主汽门、调速汽门关闭，负荷至零。

否则应关闭甲、乙电动主汽门。

2.向主盘发出“注意”“机器危险”信号。

发电机解列后，检查汽轮机转速应逐渐下降。

3.启动交流润滑油泵，检查润滑油压应正常。

4.关闭工业供汽及厂用供汽总门，解列中、低压调压器。

5.开启真空破坏门，关闭抽汽器空气门。

停用射水泵（如不破坏真空停机，则不执行此项，同时，在手打危急遮断器前，将工业供汽及厂用汽转至其它机组）。

6.调整轴封压力，真空至零，停轴封供汽。

7.事故停机过程中，必须仔细倾听汽轮机内部声音，严密监视机组振动、轴向位移、相对膨胀及润滑油压等变化情况。

8.完成其它停机操作2 当高压加热器钢管破裂，高压加热器疏水水位升高到规定值时，保护装置及时切断进入高压加热器的给水，同时打开旁路，使给水通过旁路送往锅炉，防止汽轮机发生水冲击事故。

对保护的要求 a 要求保护动作准确可靠（应定期试验）b 保护必须随同高压加热器一同投入运行c 保护故障禁止启动高压加热器3 a排汽压力升高，可用焓降减少，不经济，同时使机组出力降低 b 排汽缸及轴承座受热膨胀，可能引起中心变化，产生震动 c排汽温度过高可能引起凝汽器铜管松弛，破坏严密性 d可能使纯冲动式汽轮机轴向推力增大 e真空下降使排气的容积流量减小，对末几级叶片工作不利，末级要产生脱流及旋流，同时还会在叶片的某一部位产生较大的激振力，有可能损坏叶片，造成事故。

汽轮机启动过程中，各部件间的温差、热应力、热变形大。

汽轮机多数事故是发生在启动时刻。

不正确的暖机工况，值班人员的误操作以及设备本身某些结构存在缺陷都可能造成事故，即使在当时没有形成直接事故，但由此产生的后果还将在以后的生产中造成不良影响。

所以汽轮机的启动是电厂重大操作之一。

汽轮机禁止启动的条件1、任一安全保护装置或系统失灵由于汽轮发电机组是在高速旋转的同时又处于高温高压的状态下运行，因此预防机组出现危险的离心力、热应力和热变形以及确保在出现紧急情况时，安全保护装置或系统能及时动作，迅速停机，避免造成设备损坏等事故。

2、汽轮机调速系统在机组空负荷时不能维持运行或甩负荷后转速无法控制汽轮机调速系统作为安全、稳定运行的保证机构之一，在外界负荷变化时，应能及时地调节汽轮机的功率以满足用户用电量的需要，同时保证汽轮发电机组的工作转速在正常容许范围之内。

3、主汽阀、调节阀和抽汽逆止阀卡涩或不严主汽阀、调节阀和抽汽逆止阀卡涩或不严，将严重影响汽轮机的安全运行，调节阀不能根据需要及时调节汽轮机功率，同时在机组故障或紧急情况时不能完全切断进汽，无法保证汽轮发电机组安全停运。

4、盘车时听到清楚的金属摩擦声、盘车电流明显增大度摆动在盘车时发出金属摩擦声时，严禁启动汽轮机。

因为金属摩擦声很可能是由汽轮机内部动静部分摩擦所产生，若强行启动将会导致摩擦加剧，损坏汽轮机内部构件。

5、油质不合格、轴承进油温度低于35℃或回油温度高于65℃、油箱油位在最低报警油位以下油质不合格，将影响汽轮机的调节保安系统，有可能造成自动主汽门及调门的卡涩。

为保证润滑油在轴瓦中建立正常的油膜需维持油温40～45C。

若油温过低，油的黏度增大，会使油膜过厚，承载力下降，工作不稳定。

若油温过高，油黏度降低，难以建立油膜，起不到润滑作用。

6、主要仪表（如测速表、振动、轴向位移等的传感器、调节及润滑油压、冷油器出口油温、轴承回油温度、新蒸汽压力温度、凝汽器真空等的显示仪表、测汽缸金属温度的热电偶及显示仪表）失灵汽轮机在启动和运行过程中数据监测至关重要，运行人员根据仪表的数据判断汽轮机的工况并作出相应的调整任何一项数据的缺失都是汽轮机安全启动和稳定运行的重大隐患。

一、判断题（20分）1.经济上的最佳给水温度高于理论上的最佳给水温度。

()2、在相同限界温度间，卡诺循环的热效率最高。

()3、火力发电厂中采用朗肯循环为基本循环的原因是因为朗肯循环的热效率高于卡诺循环的热效率。

()4、采用中间再热不能提高循环的平均吸热温度。

()5、提高发电厂热经济性的主要途径只有提高工质吸热过程的平均温度。

()6、汽轮机反动级效率比冲动级高，作功能力比冲级大。

( )7、当蒸汽流经喷咀时，蒸汽流速小于临界流速时，喷咀截面减小则流速增加，压力下降。

( )8、对于稳定绝热流动，汽流进入系统的能量必须等于离开系统的能量。

( )9、汽轮机机械损失是造成火力发电厂效率低的主要原因。

( )10、汽轮机中汽流在带有斜切部分的渐缩喷咀中流动，可获得超音速汽流。

( )11、蒸汽在喷咀中等熵膨胀时，临界压力比只与气体的性质有关。

( )12、长叶片级，一般不采用围带，而用拉金把叶片连接起来，这样可使级内损失减少。

( )13、汽轮机按工作原理可分为凝汽式汽轮机，背压式汽轮机。

( )14、当考虑汽轮机各种内部损失后，汽轮机所发功率称为轴端功率。

( )15、汽轮机的额定功率是指汽轮机在长期连续运行中所能保持的最大功率( )16、汽耗率是判断不同参数机组经济性好坏的指标之一。

( )17、蒸汽在汽轮机喷咀中的实际膨胀过程是等熵过程( )18、汽轮机在启、停和变工况过程中，在金属部件引起的温差与金属温度成反比。

( )19、汽轮机工况变动时，反动级的反动度基本不变。

( )20、在新蒸汽压力不变的情况下，采用喷咀调节的汽轮机在额定工况下运行，蒸汽流量再增加时调节级的焓降不变。

()二、选择题（20分）1、在低负荷时喷咀调节的效率__节流调节的效率A、等于B、高于C、低于D、无法比较 2、如所需泵的比转数ns＜30时，应选用__A、容积泵B、离心泵C、轴流泵 3、在（）过程中，加入气体的热量全部用于增加气体的内能。

A、等容B、等压C、绝热D、等温 4、当初压和终压不变时，（）蒸汽初温可以提高朗肯循环热效率。
