视频制式介绍

2009-10-11 12:12

目前世界上现行的彩色电视制式有三种：NTSC 制、PAL 制和SECAM 制。这里不包括高清晰度彩色电视HDTV (High-Definition

television)。

NTSC制式 National Television Systems Committee彩色电视制是1952

年美国国家电视标准委员会定义的彩色电视广播标准，称为正交平衡调幅制。美国、加拿大等大部分西半球国家，以及日本、韩国、菲律宾等国和中国的台湾采用这种制式。

525/行帧，30 帧/秒(29.97 fps, 33.37 ms/frame)；

高宽比，电视画面的长宽比(电视为4:3；电影为3:2；高清晰度电视为16:9)；

隔行扫描，一帧分成2 场(field)，262.5 线/场

在每场的开始部分保留20 扫描线作为控制信息，因此只有485 条线的可视数据；

每行63.5 微秒，水平回扫时间10 微秒(包含5 微秒的水平同步脉冲)，所以显示时间是53.5 微秒；

颜色模型：YIQ。

一帧图像的总行数为525 行，分两场扫描。行扫描频率为15750 Hz，周期为63.5μs；场扫描频率是60 Hz，周期为16.67 ms；帧频是30 Hz，周期33.33ms。每一场的扫描行数为525/2=262.5 行。除了两场的场回扫外，实际传送图像的行数为480 行。 PAL制式

由于NTSC 制存在相位敏感造成彩色失真的缺点，因此德国于1962 年制定了PAL(Phase-Alternative Line)制彩色电视广播标准，称为逐行倒相正交平衡调幅制。德国、英国等一些西欧国家，以及中国、朝鲜等国家采用这种制式。

625 行(扫描线)/帧，25 帧/秒(40 ms/帧)；

长宽比(aspect ratio)：4:3；

隔行扫描，2 场/帧，312.5 行/场；

颜色模型：YUV。

SECAM制式

法国制定了SECAM (法文：Sequential Coleur Avec Memoire)彩色电视广播标准，称为顺序传送彩色与存储制。法国、苏联及东欧国家采用这种制式。世界上约有65 个地区和国家试验这种制式。

这种制式与PAL 制类似，其差别是SECAM 中的色度信号是频率调制(FM)，而且它的两个色差信号：红色差(R'-Y')和蓝色差(B'-Y')信号是按行的顺序传输的。

图像宽高比为4:3，625 线，50 Hz，6 MHz 电视信号带宽，总带宽8 MHz。

2 彩色电视的颜色空间

在彩色电视中，用Y、C1, C2 彩色表示法分别表示亮度信号和两个色差信号，C1，C2 的含义与具体的应用有关。在NTSC 彩色电视制中，C1，C2 分别表示I、Q 两个色差信号；在PAL 彩色电视制中，C1，C2 分别表示U、V 两个色差信号；在CCIR 601 数字电视标准中，C1，C2 分别表示Cr，Cb 两个色差信号。所谓色差是指基色信号中的三个分量信号(即R、G、B)与亮度信号之差。

(1) NTSC 的YIQ 颜色空间与RGB 颜色空间的转换关系如下：

Y=0.30R+0.59G+0.11B

I=0.74(R－Y)－0.27(B－Y) = 0.60R+0.28G+0.32B

Q=0.48(R－Y)－0.27(B－Y) = 0.21R+0.52G+0.31B

(2) PAL 的YUV 颜色空间与RGB 颜色空间的转换关系如下：

Y=0.30R+0.59G+0.11B

U=0.493(B－Y) = －0.15R－0.29G+0.44B

Q=0.877(R－Y) = 0.62R－0.52G－0.10B

但是随着节目来源的增多，如卫星电视、激光视盘和各种录像带，近年市场上出现了多制式电视机和背投，如2制式、4制式、11制式、17制式、21制式和28制式等。

这里所说的制式是说电视机用多少种方式接收。

如2制式是指既能接收我国内地电视图像和伴音，又能接收香港电视图像和伴音；

28制式能接收6种电视广播、8种特殊录像机放像、7种激光视盘放像和7种有线电视系统。

合集下载

中国电视制式标准

中国电视制式标准

中国电视制式标准

中国电视制式标准是指在电视信号的传输、接收和处理过程中所采用的一系列规范和标准。以下是关于中国电视制式标准的详细介绍：

1. 视频信号标准：

中国电视采用PAL制式，这是一种使用较广泛的一种彩色电视制式。PAL制式的视频信号标准如下：

* 图像水平清晰度：不小于300线。

* 图像垂直清晰度：不小于250线。

* 宽高比：4:3。

* 场频：50Hz或60Hz。

* 行频：15.625kHz或15.750kHz。

2. 音频信号标准：

中国电视采用伴音调频（FM）或伴音调幅（AM）方式，音频信号标准如下：

* 频率范围：FM方式的频率范围为87-108MHz，AM方式的频率范围为535-1605kHz。

* 调制方式：FM方式采用调频调制，AM方式采用调幅调制。

* 音频采样率：44.1kHz或48kHz。

* 比特率：16bit或24bit。

3. 彩色电视制式：

中国电视采用PAL制式，其基本原理是采用彩色副载波对亮度信号和色度信号同时进行调制，以实现彩色显示。PAL制式的彩色副载波频率为4.43MHz，偏置为6.5MHz。

4.

图像和伴音信号调制方式：

中国电视采用调幅调制方式对图像信号进行调制，同时采用调频调制方式对伴音信号进行调制。调幅调制具有较好的抗干扰性能，但会引入一些图像失真。调频调制具有较好的音频质量，但抗干扰性能稍差。

5. 图像分辨率和扫描行数：

中国电视的图像分辨率为720×576像素，扫描行数为625行。这些参数与PAL制式标准一致。

6. 色彩空间：

中国电视采用RGB色彩空间，这是一种常用的色彩空间之一。RGB色彩空间通过红、绿、蓝三种基本颜色的组合来生成各种颜色，具有较高的颜色表现能力。

7. 视频压缩格式：

中国电视采用MPEG-2视频压缩格式，这是一种广泛使用的视频压缩格式之一。MPEG-2具有较好的压缩性能和图像质量，适用于各种电视节目的制作和传输。

视频格式基础知识大全

视频格式基础知识大全

00.000.140

1视频格式基础识大全——金色号角分享 一、视频格式分类......................................................................................................................................... 2 二、视频格式分类......................................................................................................................................... 2 三、视频格式简介......................................................................................................................................... 2 󰁺 AVI ................................................................................................................................................... 2 󰁺 MOV ................................................................................................................................................ 2 󰁺 MPEG .............................................................................................................................................. 2 󰁺 WMV ............................................................................................................................................... 2 󰁺 RM ................................................................................................................................................... 3 󰁺 RMVB .............................................................................................................................................. 3 󰁺 MTS（M2TS,TS）......................................................................................................................... 3 󰁺 MKV ................................................................................................................................................ 4 󰁺 VOB ................................................................................................................................................. 4 󰁺 FLV(F4V) ........................................................................................................................................ 4 󰁺 3GP .................................................................................................................................................. 4 00.000.140

电视制式名词解释

电视制式名词解释

电视制式名词解释

电视制式是指一种规定了视频信号传输方式、帧率、分辨率等参数的标准化技术，以保证不同地区的电视节目可以在全球范围内进行传输和播放。常见的电视制式包括NTSC、PAL和SECAM。

NTSC是美国国家电视系统委员会（National Television System

Committee）制定的电视制式，它采用525行/60Hz的帧率，每秒钟播放30帧图像。NTSC制式在北美、南美和一些亚洲国家广泛使用。

PAL是欧洲广播联盟（European Broadcasting Union）制定的电视制式，采用625行/50Hz的帧率，每秒钟播放25帧图像。PAL制式在欧洲、澳大利亚、新西兰等地区广泛使用。

SECAM是法国标准电视系统（Séquentiel couleur à mémoire）制定的电视制式，采用625行/50Hz的帧率，每秒钟播放25帧图像。SECAM制式主要在法语国家中使用。

除了这三种主要的电视制式外，还有一些其他地区特有的电视标准，如日本采用的NTSC-J和巴西采用的PAL-M等。

不同地区之间采用不同的电视制式，在跨国传输和播放时需要进行转换。同时，随着高清电视和4K电视技术的发展，新的电视制式标准也在不断出现和发展。

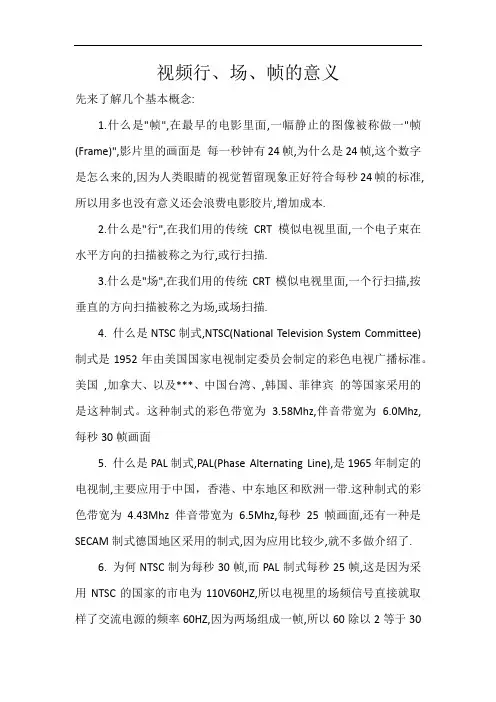

视频行、场、帧的意义

视频行、场、帧的意义

视频行、场、帧的意义

先来了解几个基本概念:

1.什么是"帧",在最早的电影里面,一幅静止的图像被称做一"帧(Frame)",影片里的画面是 每一秒钟有24帧,为什么是24帧,这个数字是怎么来的,因为人类眼睛的视觉暂留现象正好符合每秒24帧的标准,所以用多也没有意义还会浪费电影胶片,增加成本.

2.什么是"行",在我们用的传统CRT模似电视里面,一个电子束在水平方向的扫描被称之为行,或行扫描.

3.什么是"场",在我们用的传统CRT模似电视里面,一个行扫描,按垂直的方向扫描被称之为场,或场扫描.

4. 什么是NTSC制式,NTSC(National Television System Committee)制式是1952年由美国国家电视制定委员会制定的彩色电视广播标准。美国 ,加拿大、以及***、中国台湾、,韩国、菲律宾 的等国家采用的是这种制式。这种制式的彩色带宽为3.58Mhz,伴音带宽为 6.0Mhz,每秒30帧画面

5. 什么是PAL制式,PAL(Phase Alternating Line),是1965年制定的电视制,主要应用于中国，香港、中东地区和欧洲一带.这种制式的彩色带宽为4.43Mhz伴音带宽为6.5Mhz,每秒25帧画面,还有一种是SECAM制式德国地区采用的制式,因为应用比较少,就不多做介绍了.

6. 为何NTSC制为每秒30帧,而PAL制式每秒25帧,这是因为采用NTSC的国家的市电为110V60HZ,所以电视里的场频信号直接就取样了交流电源的频率60HZ,因为两场组成一帧,所以60除以2等于30

正好就是电视的帧数了,而我国的市电为220V50HZ,所以原因同上就是每秒25帧了.

7.什么是逐行,电视的每帧画面是由若干条水平方向的扫描线组成的、PAL制为625行/帧，NTSC制为525行/帧。如果这一帧画面中所有的行是 从上到下一行接一行地连续完成的，或者说扫描顺序是1、2、3……525，我们就称这种扫描方式为逐行扫描
