音响系统的调试方法和步骤

1 消防系统调试具体步骤和方法

（一）火灾报警控制器系统调试

1）火灾报警控制器调试

本工程采用JB-QG-GST5000 型控制器采用柜式结构，其最大容量可扩展到 20 个 242 地址编码点的回路，其功能操作显示面板与

JB-QB-GST500 型控制器相同，主要特点：控制器采用柜式结构，各信号总线回路板采用拔插式设计，系统容量扩充简单、方便；进一步加强了控制器的消防联动控制功能，可配置多块手动消防启动盘，完成对总线制外控设备的手动控制，并可配置多块 14 路直接控制盘，完成对消防控制系统中重要设备的控制；控制器可加配联动控制用电源系统，标准电源盘可提供 DC24V、6A 电源二总线；控制器容量内的任一地址编码点，可由编码火灾探测器占用，也可由编码模块占用；控制器可扩充消防广播控制盘和消防电话控制盘，组成消防广播和消防电话系统；

2 调试前应切断火灾报警控制器的所有外部控制连线海湾报警控制器回路输出电压为17V-23V脉冲电压，并将任一个总线回路的火灾探测器以及该总线回路上的手动火灾报警按钮等部件连接后，方可接通电源。检查数量：全数检查。检验方法；观察检查。按现行国家标准《火灾报警控制器》GB 4717的有关要求对控制器进行下列功能检查并记录：

a. 检查自检功能和操作级别。 使控制器与探测器之间的连线断路和短路，控制器应在100s内发出故障信号(短路时发出火灾报警值号除外)；在故障状态下，使任一非故障部位的探测器发出火灾报警信号，控制器应在lmin内发出火灾报警信号，并应记录火灾报警时间；再使其他探测器发出火灾报警信号，检查控制器的再次报警功能。

b检查消音和复位功能。

c使控制器与备用电源之间的连线断路和短路，控制器应在100s内发出故障信号。

d 检查屏蔽功能。

e使总线隔离器保护范围内的任一点短路，检查总线隔离器的隔离保护功能。

f 使任一总线回路上不少于10只的火灾探测器同时处于火灾报警状态，检查控制器的负载功能。

音响系统调试步骤及方法有哪些

音响系统的调试一般分为系统调试和声音调试，音响系统调试有步骤，对于音响系统调试的时候需要掌握哪些步骤呢？

1、线路检查：按照图纸，仔细检查线路连接，确认没有问题。

2、设备初始状态设置，把功放输入设置为最小，把所有周边设备的输入输出旋钮设置为0分贝位置或中间位置。按照从前级到后级的顺序通电（先不开功放），检查所有设备通电正常后，给功放通电。

3、初步检查系统状态：适当开大功放的增益控制，CD中放入一张熟悉的音乐，调整调音台输入电平到基本正常位置。慢慢推起一点调音台推子，听听音箱发出来的声音是否正常，是否失真，如果不正常就立即关机检查。

4、音箱及系统极性检测：系统基本正常后，打开所有设备电源，功放电平设置在最大，拉下调音台输出推子，相位仪发生器接入调音台输入通道，打开相位仪电源调整输出增益和调音台输入增益到调音台指示表为0分贝。慢慢推起调音台输出推子，等音箱中发出的“砰砰”声达到足够的响度（如果响度不够，测试结果有时不准确），用相位仪检测器检查每只音箱是否同相或与音箱说明书的描述一致。检测时最好关闭其他的音箱，防止干扰，逐个检测比较准确。如果有不正常的，检查音箱线是否接反或者是系统连接线是否有反相的。调转或更换后再检测。

5、音响系统相位调整：如果同时使用超低频和全频的组合，由于分频系统的存在以及安装位置的原因，可能会有交叉频率干扰或延时时间不同引起的相位问题，所以需要进行相位调整。粉红噪声（PINKNOISE）发生器接到调音台输入通道，调整电平到正常位置，相位仪测试话筒放在场地中间，与音箱成正三角形的位置。推起调音台输出推子，检查频谱仪屏幕在全频与超低频音箱分频频率附近的频段有没有出现谷点。如有，提升均衡器相应频段，如果提升不上来，就是存在相位问题。出现相位问题会直接影响音质，而且用均衡器无非解决。要解决相位问题就需要调整分频器的相位角或音箱之间的延时时间。调整时，注意看频谱仪显示，首先调节低频分频器的相位角，看看有没有改善，如果有改善，确定一个最佳的数值后再调节延时时间，延时时间调整要看现场情况，如果低频音箱距离坐席近，就需要对低音做延时调节，同样也是看频谱仪屏幕，调整延时时间使曲线尽量平一点。把相位干扰减少到最低。

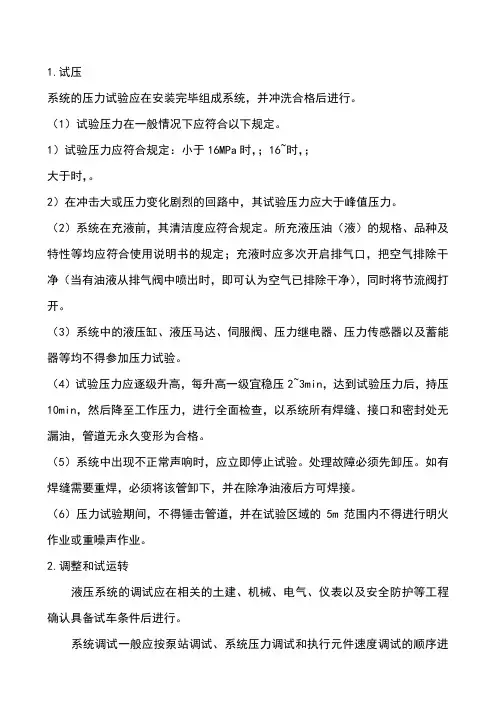

1.试压

系统的压力试验应在安装完毕组成系统，并冲洗合格后进行。

（1）试验压力在一般情况下应符合以下规定。

1）试验压力应符合规定：小于16MPa时，；16~时，；

大于时，。

2）在冲击大或压力变化剧烈的回路中，其试验压力应大于峰值压力。

（2）系统在充液前，其清洁度应符合规定。所充液压油（液）的规格、品种及特性等均应符合使用说明书的规定；充液时应多次开启排气口，把空气排除干净（当有油液从排气阀中喷出时，即可认为空气已排除干净），同时将节流阀打开。

（3）系统中的液压缸、液压马达、伺服阀、压力继电器、压力传感器以及蓄能器等均不得参加压力试验。

（4）试验压力应逐级升高，每升高一级宜稳压2~3min，达到试验压力后，持压10min，然后降至工作压力，进行全面检查，以系统所有焊缝、接口和密封处无漏油，管道无永久变形为合格。

（5）系统中出现不正常声响时，应立即停止试验。处理故障必须先卸压。如有焊缝需要重焊，必须将该管卸下，并在除净油液后方可焊接。

（6）压力试验期间，不得锤击管道，并在试验区域的5m范围内不得进行明火作业或重噪声作业。

2.调整和试运转

液压系统的调试应在相关的土建、机械、电气、仪表以及安全防护等工程确认具备试车条件后进行。

系统调试一般应按泵站调试、系统压力调试和执行元件速度调试的顺序进行，并应配合机械的单部件调试、单机调试、区域联动、机组联动的调试顺序。

（1）泵站调试

启动液压泵，进油（液）压力应符合说明书的规定：泵进口油温不得大于60℃，且不得低于15℃；过滤器不得吸入空气，先空转10~20min，再调整溢流阀（或调压阀）逐渐分档升压（每档3~5MPa，每档时间10min）到溢流阀调节值。升压中应多次开启系统放气口将空气排除。

1）蓄能器

a.气囊式、活塞式和气液直接接触式蓄能器应按设计规定的气体介质和预充压力充气；气囊式蓄能器必须在充油（最好在安装）之前充气。充气应缓慢，充气后必须检查充气阀是否漏气；气液直接接触式和活塞式蓄能器应在充油之后，并在其液位监控装置调试完毕后充气。

1 消防系统调试具体步骤和方法

（一）火灾报警控制器系统调试

1）火灾报警控制器调试

本工程采用JB-QG-GST5000 型控制器采用柜式结构，其最大容量可扩展到 20 个 242 地址编码点的回路，其功能操作显示面板与

JB-QB-GST500 型控制器相同，主要特点：控制器采用柜式结构，各信号总线回路板采用拔插式设计，系统容量扩充简单、方便；进一步加强了控制器的消防联动控制功能，可配置多块手动消防启动盘，完成对总线制外控设备的手动控制，并可配置多块 14 路直接控制盘，完成对消防控制系统中重要设备的控制；控制器可加配联动控制用电源系统，标准电源盘可提供 DC24V、6A 电源二总线；控制器容量内的任一地址编码点，可由编码火灾探测器占用，也可由编码模块占用；控制器可扩充消防广播控制盘和消防电话控制盘，组成消防广播和消防电话系统；

2 调试前应切断火灾报警控制器的所有外部控制连线海湾报警控制器回路输出电压为17V-23V脉冲电压，并将任一个总线回路的火灾探测器以及该总线回路上的手动火灾报警按钮等部件连接后，方可接通电源。检查数量：全数检查。检验方法；观察检查。按现行国家标准《火灾报警控制器》GB 4717的有关要求对控制器进行下列功能检查并记录：

a. 检查自检功能和操作级别。 使控制器与探测器之间的连线断路和短路，控制器应在100s内发出故障信号(短路时发出火灾报警值号除外)；在故障状态下，使任一非故障部位的探测器发出火灾报警信号，控制器应在lmin内发出火灾报警信号，并应记录火灾报警时间；再使其他探测器发出火灾报警信号，检查控制器的再次报警功能。

b检查消音和复位功能。

c使控制器与备用电源之间的连线断路和短路，控制器应在100s内发出故障信号。

d 检查屏蔽功能。

e使总线隔离器保护范围内的任一点短路，检查总线隔离器的隔离保护功能。

f 使任一总线回路上不少于10只的火灾探测器同时处于火灾报警状态，检查控制器的负载功能。
