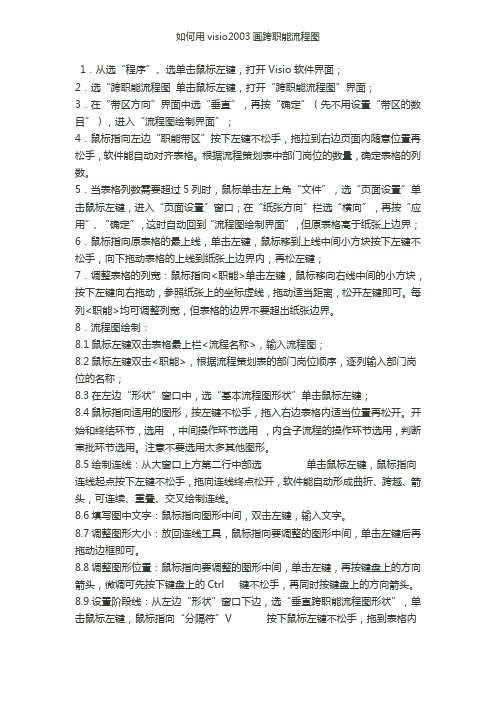

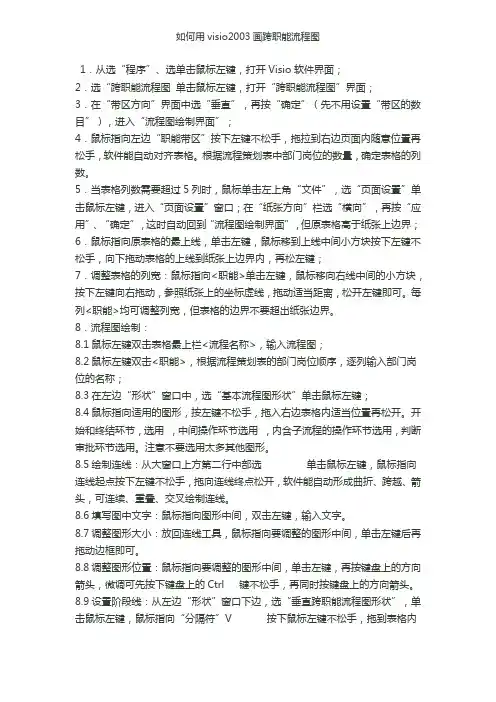

如何用visio2003画跨职能流程图1．从选“程序”、选单击鼠标左键，打开Visio软件界面；2．选“跨职能流程图单击鼠标左键，打开“跨职能流程图”界面；3．在“带区方向”界面中选“垂直”，再按“确定”（先不用设置“带区的数目”），进入“流程图绘制界面”；4．鼠标指向左边“职能带区”按下左键不松手，拖拉到右边页面内随意位置再松手，软件能自动对齐表格。
根据流程策划表中部门岗位的数量，确定表格的列数。
5．当表格列数需要超过5列时，鼠标单击左上角“文件”，选“页面设置”单击鼠标左键，进入“页面设置”窗口；在“纸张方向”栏选“横向”，再按“应用”、“确定”，这时自动回到“流程图绘制界面”，但原表格高于纸张上边界；6．鼠标指向原表格的最上线，单击左键，鼠标移到上线中间小方块按下左键不松手，向下拖动表格的上线到纸张上边界内，再松左键；7．调整表格的列宽：鼠标指向<职能>单击左键，鼠标移向右线中间的小方块，按下左键向右拖动，参照纸张上的坐标虚线，拖动适当距离，松开左键即可。
每列<职能>均可调整列宽，但表格的边界不要超出纸张边界。
8．流程图绘制：8.1鼠标左键双击表格最上栏<流程名称>，输入流程图；8.2鼠标左键双击<职能>，根据流程策划表的部门岗位顺序，逐列输入部门岗位的名称；8.3在左边“形状”窗口中，选“基本流程图形状”单击鼠标左键；8.4鼠标指向适用的图形，按左键不松手，拖入右边表格内适当位置再松开。
开始和终结环节，选用，中间操作环节选用，内含子流程的操作环节选用，判断审批环节选用。
注意不要选用太多其他图形。
8.5绘制连线：从大窗口上方第二行中部选单击鼠标左键，鼠标指向连线起点按下左键不松手，拖向连线终点松开，软件能自动形成曲折、跨越、箭头，可连续、重叠、交叉绘制连线。
8.6填写图中文字：鼠标指向图形中间，双击左键，输入文字。
8.7调整图形大小：放回连线工具，鼠标指向要调整的图形中间，单击左键后再拖动边框即可。

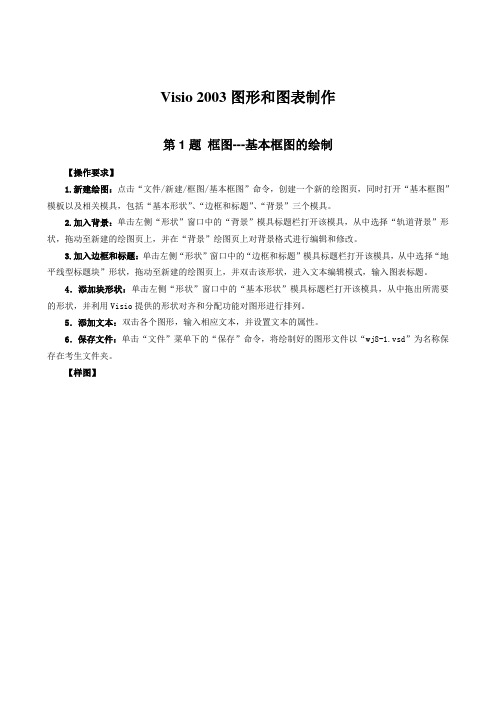

Visio 2003图形和图表制作第1题框图---基本框图的绘制【操作要求】1.新建绘图：点击“文件/新建/框图/基本框图”命令，创建一个新的绘图页，同时打开“基本框图”模板以及相关模具，包括“基本形状”、“边框和标题”、“背景”三个模具。
2.加入背景：单击左侧“形状”窗口中的“背景”模具标题栏打开该模具，从中选择“轨道背景”形状，拖动至新建的绘图页上，并在“背景”绘图页上对背景格式进行编辑和修改。
3.加入边框和标题：单击左侧“形状”窗口中的“边框和标题”模具标题栏打开该模具，从中选择“地平线型标题块”形状，拖动至新建的绘图页上，并双击该形状，进入文本编辑模式，输入图表标题。
4．添加块形状：单击左侧“形状”窗口中的“基本形状”模具标题栏打开该模具，从中拖出所需要的形状，并利用Visio提供的形状对齐和分配功能对图形进行排列。
5．添加文本：双击各个图形，输入相应文本，并设置文本的属性。
6．保存文件：单击“文件”菜单下的“保存”命令，将绘制好的图形文件以“wj8-1.vsd”为名称保存在考生文件夹。
【样图】Visio 2003图形和图表制作第2题框图---具有透视效果的框图的绘制【操作要求】1.新建绘图：点击“文件/新建/框图/具有透视效果的框图”命令，创建一个新的绘图页。
该绘图页包括一个“没影点”形状，同时打开“具有透视效果的框图”模板以及相关模具，包括“具有透视效果的块”、“边框和标题”、“背景”三个模具。
2.加入背景：单击左侧“形状”窗口中的“背景”模具标题栏打开该模具，从中选择“Web背景”形状，拖动至新建的绘图页上，并在“背景”绘图页上对背景格式进行编辑和修改。
3.加入边框和标题：单击左侧“形状”窗口中的“边框和标题”模具标题栏打开该模具，从中选择“当代型边框”形状，拖动至新建的绘图页上，并双击该形状，进入文本编辑模式，输入图表标题。
4．添加块形状：单击左侧“形状”窗口中的“具有透视效果的块”模具标题栏打开该模具，从中拖出所需要的形状，并利用Visio提供的形状对齐和分配功能对图形进行排列。
Microsoft® Office Visio®2003 使用者指南Microsoft Office 商務與技術圖表程式本文件中的資訊 (包含 URL 及其他網際網路網站參考資料) 如有變更恕不另行通知。
除非另有說明，此處所描述之範例公司、組織、產品、人員及事件均屬虛構，並非影射任何真實的公司、組織、產品、人員及事件。
遵守所有適用的著作權法律是使用者的責任。
在不限制任何依著作權本得享有之權利下，未經 Microsoft Corporation 書面許可，貴用戶不得為任何目的使用任何形式或方法 (電子形式、機械形式、影印、記錄或其他方式) 複製或傳送本文件的任何部份，也不得將本文件的任何部份儲存或放入檢索系統 (a retrieval system)。
Microsoft 可能擁有本文件所提及內容中所含之專利權、專利優先權、商標、著作權，或其他智慧財產權。
除非 Microsoft 書面授權合約所明示規定者外，提供本文件並不授予貴用戶上述專利權、商標、著作權或其他智慧財產權。
Microsoft、Active Directory、ActiveX、FoxPro、FrontPage、MS-DOS、Outlook、PowerPoint、ShapeSheet、SmartShapes、Visual Basic、Visual C++、Visual FoxPro、 Visual J++、Visual SourceSafe、Visual Studio、Visio、Win32、Windows和Windows NT 係Microsoft Corporation 在美國及/或其他國家的註冊商標或商標。
Copyright © Microsoft Corporation 1991–2003.著作權所有並保留一切權利。
Portions Copyright ©1996, 1998 Novell, Inc. 著作權所有並保留一切權利。
Visio 2003 教程
1. 简介
Visio 2003 是一款由 Microsoft 公司开发的图表与流程图绘制软件。
它提供了强大的图形绘制工具，可用于制作各种类型的图表和流程图，如组织结构图、流程图、思维导图等。
本教程将向您介绍 Visio 2003 的基本功能和使用方法，帮助您快速上手并能够熟练使用该软件。
2. 安装与启动
Visio 2003 可以通过以下步骤进行安装：
1.插入 Visio 2003 安装光盘或运行安装程序。
2.按照安装程序提示进行安装，选择安装目录和组件。
3.完成安装后，双击桌面上的 Visio 图标，即可启动
Visio 2003。
3. 用户界面
Visio 2003 的用户界面由以下几个主要部分组成：
•菜单栏：包含各种命令和功能选项。
•工具栏：提供快速访问常用功能的按钮。
•绘图窗口：用于创建和编辑图形的空白区域。
•侧边栏：提供图形库和属性调整工具。
•状态栏：显示当前操作的状态和其他信息。
4. 创建图形
在 Visio 2003 中，您可以通过多种方式创建图形，包括以
下几种常见方法：
•使用预定义模板：Visio 2003 提供了各种预定义模
板，您可以在创建新文档时选择适合的模板，例如流程图、组织结构图等。
•从零开始绘制：您可以使用绘图工具手动绘制图形，如直线、矩形、圆形等。
•导入外部文件：Visio 2003 支持导入其他图形文件
格式，如 BMP、JPEG 等，您可以将其导入并进一步编辑。
5. 编辑图形
一旦创建了图形，您可以使用 Visio 2003 提供的各种编辑工具进行进一步修改和调整：
•移动和调整大小：使用选择工具选中图形，然后拖动或调整边框以移动和调整大小。
•添加和删除连接点：许多图形可以包含连接点，您可以使用连接点工具添加或删除连接点，以便更好地连接和布局图形。
•修改属性和样式：您可以使用属性和样式面板来修改图形的颜色、线条样式、填充效果等属性。
6. 组织结构图
组织结构图是 Visio 2003 中常用的图表类型之一，它用于显示组织的层次结构、职位关系等。
在 Visio 2003 中创建组织结构图的步骤如下：
1.选择“文件” -> “新建” -> “模板” -> “组织图”。
2.从预定义的组织结构图模板中选择一个，并单击“创
建”。
3.在绘图窗口中，使用组织结构图工具栏上的按钮添
加和连接组织结构图的各个元素，如部门、员工等。
7. 流程图
流程图是另一种常见的图表类型，用于显示流程和决策的
过程。
在 Visio 2003 中创建流程图的步骤如下：
1.选择“文件” -> “新建” -> “模板” -> “流程图”。
2.从预定义的流程图模板中选择一个，并单击“创建”。
3.在绘图窗口中，使用流程图工具栏上的按钮添加和
连接流程图的各个元素，如开始节点、流程节点、决策节
点等。
8. 保存和导出
在编辑和绘制完成后，您可以保存 Visio 2003 文档以便以
后编辑和查看。
同时，Visio 2003 也支持将文档导出为其他常见图形文件格式，如JPEG、PNG 等。
保存和导出的方法如下：
•保存文档：选择“文件” -> “保存”或使用快捷键。
