医院-综合布线方案3.3综合布线本工程综合布线系统主要作为医院的计算机网、普通外网及电话语音通信系统的传输介质，同时为其它弱电系统提供一个综合的光纤、数据通信介质。
系统采用6类非屏蔽双绞线整体解决方案。
数据主干线缆端接采用光纤配线架，内外网合用光纤配线架，水平线缆端接采用模块化配线架；语音主干线缆端接采用110型配线架，水平线缆端接采用模块化配线架，可轻易数据点及语音点互换。
3、系统定位与设想思路3.3.1、系统定位本项目综合布线系统的定位是通过为用户选择具有多年以上的综合布线产品制造经历，产品质量保证及终身系统应用保证为20年或以上，而且其制造的综合布线系统产品取得XXX 等国际或者国内第三方尝试室的基于TIA/EIA-568B.2-1或ISO（2002）六类标准的认证测试的国际名牌产品为用户提供一套技术先辈、性能优越、平安牢靠、通信流量的综合布线系统。
3.3.2、设想思路本项目结构化综合布线系统设计思路主要以技术先进、性能优越、安全可靠、通信流量大为原则。
首先要求系统能满足日常及今后业务的需求，可靠地保证高速的数据及语音传输；同时要使系统具有足够的裕量，为日后各种设备和人员的扩充做准备；另外还需要具备良好的兼容性，保证可以连接不同的设备。
采用高速多模光纤做为传输主干：为了满足本项目高速信息通信的需要，结合建设单位的系统需求，本系统采用高速的多模光纤作为电脑网络传输主干，采用三类大对数电缆作为话音主干。
系统管理采用二层管理的方式，使整个系统可以灵活运用。
整个系统采用星型连接方式，通过中央机房MDF和楼层配线间IDF进行操作管理。
采用话音数据一体化的布线系统：为保证本项目布线系统的高速传输性能，适应未来话音数字化、图象数字化传输的需求，方便系统的维护，系统设计把话音和数据进行一体化考虑，从而建立完全数字化的网络布线。
3.3.3、系统总体技术要求1）系统必须吻合国际标准TIA/EIA-568B.2-1，EN和ISO：2002对六类铜缆布线及各子系统的规定。
目录一、工程概括............................ 错误 ! 未指定书签。
1. 1 工程概略.......................... 错误!未指定书签。
1. 2 设计思想.......................... 错误!未指定书签。
1. 3 设计标准和依照 .................... 错误!未指定书签。
1. 4 设计原则.......................... 错误!未指定书签。
二、产品选型 ............................. 错误 ! 未指定书签。
三、综合布线设计 ......................... 错误 ! 未指定书签。
3. 1 设计范围.......................... 错误!未指定书签。
3. 2 需求剖析.......................... 错误!未指定书签。
3. 3 整体设计.......................... 错误!未指定书签。
楼层布线设计 ................ 错误 ! 未指定书签。
主机房设计 .................. 错误 ! 未指定书签。
水平桥架设计 ................ 错误 ! 未指定书签。
设备散布 .................... 错误 ! 未指定书签。
3.4 设备/ 资料选型和配置说明 . . . . . . . . . . . 错误! 未指定书签。
工作区子系统 ................ 错误 ! 未指定书签。
水平区子系统 ................ 错误 ! 未指定书签。
管理区子系统 ................ 错误 ! 未指定书签。
设备间子系统 ................ 错误 ! 未指定书签。
3.5 设备汇总及价钱 .................... 错误!未指定书签。
医院综合布线设计的方案医院综合布线设计是为了满足医院内部各种信息传输、通信、监控等需求而进行的一项工程设计。
医院综合布线设计的方案应考虑到医院的特殊需求，包括对网络、通信、灯光、安防等的要求，以及患者、医护人员的实际使用情况。
以下是一个关于医院综合布线设计的方案，包括布线的要求、布线的组织结构和具体实施方案等。
1.布线的要求1.1网络布线要求：医院需要建立一个高速、稳定的网络系统，以支持医院的各项业务。
网络布线应采用双绞线和光纤混合布线方式，覆盖各科室、诊疗区和护理区等区域。
1.2通信布线要求：医院需要建立一个完善的内部通信系统，以方便医护人员之间的沟通。
通信布线应覆盖各科室、护理站和诊疗区等区域。
1.3灯光布线要求：医院需要建立一个高效的灯光控制系统，以提供适宜的照明环境。
灯光布线应覆盖各病房、手术室和门诊区等区域。
1.4安防布线要求：医院需要建立一个完善的安防系统，以保护医院内部的安全。
安防布线应覆盖医院的入口、走廊和重要区域。
2.布线的组织结构2.1主干布线：主干布线是连接各个分布区域的主要线路，一般采用多模光纤布线方式，以满足高速传输的需求。
2.2水平布线：水平布线是连接主干布线和终端设备的线路，一般采用双绞线布线方式，以满足终端设备的通信需求。
2.3终端设备布线：终端设备布线包括网络设备、通信设备、灯光设备和安防设备等，需要根据实际需求进行布线。
3.具体实施方案3.1网络布线实施方案：将医院内的各个科室、区域通过双绞线和光纤进行连接，每个科室设置一个网络机柜，通过网络交换机连接到主干光纤上。
3.2通信布线实施方案：在医院内的各个位置设置通信插座，通过双绞线连接到通信机柜上，通过交换机实现医护人员之间的通信。
3.3灯光布线实施方案：将医院内的各个病房、手术室和门诊区设置照明插座，通过控制面板进行灯光的调节和控制。
3.4安防布线实施方案：在医院的入口、走廊和重要区域设置安防摄像头，通过网络连接到安防监控中心进行监控和管理。
目录一．综合布线系统概述21。
1概述21。
2综合布线与传统布线的比较21。
3综合布线系统的结构31.4系统设计原则41。
5综合布线系统的标准和规范51.6综合布线系统产品的一般选型原则6二．爱谱华顿综合布线系统解决方案72。
1爱谱华顿公司简介72。
2爱谱华顿综合布线系统的主要产品特点82。
3爱谱华顿综合布线系统质量保证体系9三．综合布线系统设计方案93。
1本设计方案综合布线系统需求概述93。
2本设计方案综合布线系统总体规划说明133。
2。
1工作区子系统的产品选型133。
2.2配线(水平）子系统的产品选型173.2.3管理子系统的产品选型213。
2.4干线(垂直)子系统产品选型273.2。
5设备间子系统的产品选型303。
2。
6建筑群配线子系统的产品选型313.2.7综合布线系统图32四．综合布线系统施工方案324。
1系统施工方案综述32五．综合布线系统测试验收方案405。
1综合布线验收标准405。
2综合布线测试内容405。
3工程验收415。
4售后服务与培训415。
5质量保证42六．项目材料清单43一．综合布线系统概述1.1概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
它既能使语音、数据、图像设备和信息交换设备与其他信息管理系统彼此相连,也能使这些设备与外部通信网络相连接。
它还包括建筑物外部配线网络或电信线路与应用系统设备之间的所有缆线及相关的连接部件。
综合布线由不同种类和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器)以及电气保护设备等.这些部件可用来构建各种配线子系统，它们都有各自的具体用途，不仅易于实施安装，而且能随需求的变化而平稳升级。
综合布线系统是信息的神经中枢，它的性能直接影响到信息系统的性能和寿命本方案在满足需求的前提下，重点考虑今后的系统扩充、可靠性、易维护、易管理等问题,1。
2 综合布线与传统布线的比较过去，建筑物内各子系统均独立布线，并采用不同的传输媒介，但随着通信事业和电脑系统的高速发展，传统布线已不适应通信和电脑对传输线路的需求。

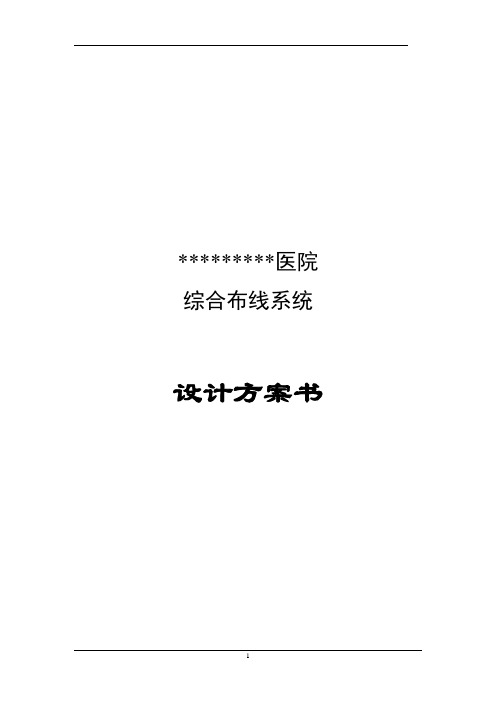

*********医院综合布线系统设计方案书目录1.概述 (3)2.项目描述 (3)3.综合布线系统介绍 (4)3.2结构化综合布线系统介绍 (4)3.3 系统功能要求 (5)4.系统方案设计 (6)4.1设计说明 (6)4.2设计原则 (7)4.3设计依据 (8)4.4总体设计 (9)4.4.1工作区子系统 (9)4.4.2水平子系统 (11)4.4.3管理区子系统 (11)4.4.4干线子系统 (12)4.4.5设备间子系统(机房) (12)4.4.6建筑群子系统 (12)4.5产品选型 (12)5.管线方案 (20)6.主要施工方法 (21)7.接地系统 (24)8.YFC综合布线系统的质量保证体系 (25)1.概述当今世界控制技术的发展日新月异，信息产业的迅猛发展，数字化技术的全面推进，各科技领域迅速交融等等,都促使了现代建筑朝着智能化、信息化、综合化的方向发展。
医疗信息化系统作为现代化数字医疗的重中之重，使得构建以人为本的就医环境发展目标成为可能，而网络运行基础平台的建设作为信息化系统的物理基础，其重要性不言而喻。
岳丰集团（YFC）作为综合布线领域的领跑者，其对结构化布线系统和医疗行业市场同时拥有非常丰富的经验和深刻理解，从而能够提供从工作区至机房的整体综合布线解决方案。
2.项目描述**医院占地总面积***平米，地上*层，地下*层，总建筑面积约**平米，本着“绿色、科技、高效”的方针，通过绿色设计、高新技术应用、低碳运营等理念的运用，融合多种先进数字技术，致力于打造成为一座高技术含量、高智能的数字化医院。
从总体建设分析，XX医院大楼智能化及网络系统建设,通过结构化综合布线系统与集成技术的融合，实现最佳的使用性能及最直观的管理模式。
从而给***区域工作人员提供一个投资合理又拥有高效率、舒适、便利快捷、高度安全的环境空间，也使业主、投资方等意识到他们在诸如费用开支、工作便利、人身安全等方面得到最大利益的回报。
目录综合布线系统 (1)1 系统概述 (1)2 系统规划 (1)3 设计依据 (2)4 设计原则 (2)5 系统设计 (3)5.1 工作区子系统 (3)5.2 水平布线子系统 (4)5.3 管理子系统 (4)5.4 干线子系统 (5)5.5 设备间子系统 (6)5.6 建议品牌 (7)6 点表 (7)综合布线系统1系统概述综合布线系统是随着现代化通信需求的不断发展、对布线系统的要求越来越高的情况下推出的从整体角度来考虑的一种标准布线系统。
黑龙江省XX医院座落于松嫩平原腹地XX市中心，是XX市地区最大的一家三级甲等综合性医院。
医院始终坚持以“救死扶伤为己任”，医院肩负着XX市地区536万人民的健康，更肩负医疗、科研、教学及培训的重任。
医院现有床位600余张，医疗设备齐全，科室齐全，拥有一流的人才、一流的技术设备、一流的管理、一流的服务。
XX医院门诊楼内综合布线系统采用星型拓扑结构，分为医疗管理信息系统（内部办公网）、办公自动化子系统（外部网络系统）两部分，本次综合布线系统共设计内部数据点1161个，外网数据点813个，磁卡电话点29个，语音点1390个，预留无线点16个。
2系统规划整个XX医院综合楼的综合布线系统可分为：工作区子系统、水平布线子系统、主干布线子系统、管理子系统和设备间子系统。
本布线系统为星型拓扑结构，系统设计为六类结构化布线系统。
水平子系统全部采用6类非屏蔽双绞线，语音垂直主干采用3类25对大对数，数据垂直主干采用室内6芯多模光纤。
综合布线各子系统设计如下：工作区子系统：房间采用墙面型插座方式，外网、内网数据点，语音点均采用六类非屏蔽模块。
水平子系统：外网水平系统采用六类非屏蔽双绞线，语音、外网数据采用六类非屏蔽双绞线。
管理间子系统：在管理间，语音水平及垂直干线均采用110型100对配线架，外网、内网数据水平分别采用非屏蔽、屏蔽24/48口快接式配线架，外网、内网数据垂直干线均采用24口机柜式光纤配线架，内外网完全物理隔离。
医院网络综合布线设计方案医院网络综合布线设计方案一、项目概述医院网络综合布线设计方案旨在为医院提供高效、稳定、安全的网络环境，为医院内各种医疗设备、信息系统等提供可靠的网络连接和数据传输保障。
二、整体设计思路1. 网络架构设计：采用三层网络架构，包括核心层、汇聚层和接入层，提供弹性扩展和高可靠性。
2. 接入层设计：为医疗设备和办公设备提供网络接入口，使用双绞线布线，采用交换机进行接入并提供VLAN隔离，保障设备安全与数据传输速率。
3. 汇聚层设计：用于连接接入层和核心层，采用聚合链路技术提高网络带宽，使用交换机进行网络聚合和隔离，提供高可用性和故障恢复能力。
4. 核心层设计：连接汇聚层和数据中心，使用高性能的三层交换机进行网络互连和流量调度，提供高稳定性、高可靠性和高安全性，满足医院大数据处理要求。
三、技术细节设计1. 网络布线：根据医院的具体情况进行布线规划，采用双绞线布线技术，保证网络传输速率和稳定性。
2. 网络设备选择：根据医院的需求和容量要求选择高性能的交换机、路由器和防火墙等设备，确保网络的负载均衡和安全性。
3. VLAN隔离：根据医院的需求和数据传输的特点，进行VLAN隔离设计，将不同类型的设备和数据流隔离开，确保网络的安全性和稳定性。
4. 网络备份和恢复：在核心层和汇聚层之间设置冗余链路和备份设备，实现网络的故障恢复和高可用性。
5. 室内覆盖：根据医院的具体情况，设计无线AP的布置和覆盖，提供无线网络覆盖和接入。
四、安全设计1. 防火墙设置：在医院网络边界处设置防火墙，对外部网络进行保护，确保医院内部网络的安全性。
2. 网络监控：采用网络监控系统对整个医院网络进行实时监控，及时发现并阻止潜在的安全威胁。
3. 数据加密：对医院内部的敏感数据进行加密处理，保障数据的机密性和完整性。
五、项目实施计划1. 项目启动：确定项目目标和需求，成立项目团队。
2. 设计方案编制：根据医院的具体情况进行网络设计和布线方案编制。
医院的综合布线方案随着现代技术的不断发展，医疗行业对信息通信技术的需求也越来越高。
作为医疗机构的核心设施之一，医院的综合布线方案显得尤为重要。
一个合理和高效的综合布线方案，能够为医院提供稳定、快速而准确的信息通信服务，有效提高医疗机构的管理效率和服务质量。
首先，在为医院设计综合布线方案时，需要充分考虑医院的需求和特点。
医院的综合布线方案应该能满足医院在数据传输、语音通信、安全监控等方面的需求。
其中，数据传输是医院综合布线方案中的重要组成部分，包括医疗记录、影像资料、医疗设备数据等的传输。
医院通常需要处理大量的数据，因此，综合布线方案应该考虑到数据的快速、安全和可靠传输，以确保医生和护士能够及时获得所需的信息。
其次，在综合布线方案中，语音通信也是一个重要的考虑因素。
医院内部的沟通是医疗工作的关键环节，医生和护士之间的沟通需要及时、高效。
综合布线方案应该覆盖到医院各个区域，包括病房、手术室、诊断室等，以确保医疗人员之间的沟通畅通无阻。
此外，安全监控也是医院综合布线方案中不可忽视的一部分。
医院通常需要安装视频监控设备来监测重要区域，如病房、手术室和药房等。
综合布线方案应该考虑到监控设备的布置和数据传输，以确保监控系统的正常运行和数据的安全存储。
针对以上需求，医院的综合布线方案应该具备以下特点：1.高速传输：综合布线方案应该采用高速、稳定的网络设备，满足医院对数据传输的需求。
2.智能化管理：综合布线方案应该具备智能化管理功能，能够实时监测和管理网络设备，提供故障报警和排除功能，提高维护效率。
3.可靠性和可扩展性：医院的综合布线方案应该具备高可靠性和可扩展性，能够适应医院不断增长的需求，并方便后续的扩展和升级。
4.安全性：医院的综合布线方案应该具备强大的安全性能，包括网络隔离、数据加密和访问控制等功能，以确保敏感数据的安全传输和存储。
综合布线方案的实施离不开专业的技术支持和服务。
医院应选择具备丰富经验和专业技术的IT公司或服务商，进行系统设计和实施。
医院综合布线设计方案一、项目背景随着医院数字化的进一步推进，医院综合布线的设计变得越来越重要。
综合布线是指在医院内部建筑物内进行的一种通信线路的建设，包括数据、语音、视频、安防等各类信号的传输，以满足医院各个科室之间的信息互通和管理需求。
本方案旨在设计一个适用于医院环境的可靠、高效的综合布线系统，满足医院内部信息传输和管理的要求。
二、设计原则1.通用性设计应考虑各种信号传输需求，包括数据传输、语音传输、视频传输、安防等，并能适应医院后续的发展需求。
2.可扩展性设计应具备良好的可扩展性，以适应医院未来的变化和扩张的需求。
3.可靠性设计应采用可靠的设备和材料，确保系统的稳定运行和信号的高质量传输。
4.安全性设计应充分考虑医院的特殊需求，保证数据的安全传输和保护。
5.管理方便性设计应考虑到后期系统的管理和维护，使之变得方便和高效。
三、设计方案1.布线结构本方案采用星形布线结构，以确保任何一个设备故障不会影响整个系统的运行。
主干线路采用光缆作为传输媒介，以满足大数据量和长距离传输的需求。
支线路采用双绞线，以满足数据和语音的传输需求。
2.设备选型（1）主干线路设备主干线路设备选用高品质的光纤交换机和光纤接入设备，以满足高速、高质量的数据传输需求。
（2）支线路设备支线路设备选用高速交换机和双绞线配线架，以满足各类信号传输需求，包括数据、语音、视频等。
（3）安防设备安防设备选用高清晰度摄像头和安防监控系统，以确保医院内部的安全。
3.路由规划在设计综合布线时，需要考虑到医院内各个科室之间的布线需求。
将医院内部划分为不同的区域，根据各个区域的实际需求进行布线规划，并确保各个区域之间的通信连通。
4.线缆选择（1）主干线路选用单模光缆，以满足长距离传输和大数据量传输的需求。
（2）支线路选用高质量的双绞线，以满足数据和语音传输的需求。
（3）安防设备选用安全传输的线缆，并且保证线缆的可靠性和稳定性。
5.机房设置6.管理系统综合布线系统应配备合适的管理软件，实现对系统的实时监控和管理。
医院综合布线设计办法医院综合布线设计是一个复杂而重要的工程，它直接关系到医院的正常运行和患者的安全。
良好的综合布线设计可以确保医院内各个科室之间的通信畅通、设备运行正常、数据传输快速可靠。
下面将介绍医院综合布线设计的一些办法和注意事项。
一、确定布线需求二、合理选取布线材料医院综合布线通常使用到的材料包括电缆、插座、交换机等。
在选取这些材料时，应根据医院的具体情况和需求进行选择。
电缆可以选择高质量、低损耗的电缆，以确保数据传输的稳定可靠性；插座可以选择防水、防尘等特殊设计的插座，以适应医院的特殊环境；交换机可以选择带有网络监控和保护功能的设备，以确保信息安全。
三、合理规划布线路径医院内的布线路径应经过科学合理的规划，以确保布线的安全、美观、易于维护。
布线路径应避免与电源线、强电线及其他干扰源交叉，以减少干扰对数据传输的影响。
同时，还需要考虑到医院内的消防、疏散通道等安全需求，确保布线路径不会阻塞疏散通道，同时方便维修人员进行维护和管理。
四、合理划分布线区域五、合理设置备份系统医院的通信和数据传输对于患者的安全和医院的正常运行至关重要，因此，应设置备份系统以应对突发情况。
备份系统可以包括备用电源供应、备份通信线路、数据自动备份等。
这样即使出现了故障，也能够保持医院内的通信畅通和数据的完整性。
六、合理进行布线测试综上所述，医院综合布线设计是一个科学而复杂的工程，需要充分考虑医院的特殊需求和环境。
合理的布线设计可以确保医院内部通信畅通、设备正常运行，为医疗服务提供强有力的支持。
多祥卫生院网络综合布线方案书1、典型产品LANmark-5 超五类布线系统（屏蔽/非屏蔽）AMP6类六类布线系统（屏蔽/非屏蔽）LANmark-OF 光纤布线系统2、解决方案天门市多祥卫生院综合布线系统（PDS）是现代化“信息高速公路”在大楼内的延伸。
在本方案中，考虑到高端的计算机网络、LED电子屏和数字监控系统，综合布线选用AMP综合布线系统产品构架整个布线网络综合布线系统以支持天门市多祥卫生院的数据、图文、图像等多媒体业务的需要，满足数字信号的传输，以实现资源共享等功能。
天门市多祥卫生院医疗综合大楼综合布线系统是一个高标准的布线系统，按6类标准设计实施。
3、需求分析作为智能建筑不可或缺的物理基础，天门市多祥卫生院医疗综合大楼的综合布线系统将为整群建筑提供高性能的数据和语音通信，支持电话、数据、图文、图像等多媒体业务，满足语音、数字信号传输的需要，并能适应今后不断发展的计算机网络的需求；可实现资源共享、综合信息数据库管理、电子邮件、放射科信息系统RIS、自助挂号及导医系统、医学影像存储与传输系统PACS、医院检验管理系统LIS、报表处理、医院财务管理系统HFS等；在数据信息点上能够任意连接计算机、打印机、传真机等设备，在语音信息点上能任意连接各类型的电话、内部通讯终端等设备。
整个综合布线系统具备开放性、灵活性和可扩性，充分满足各大楼之间和各大楼内部及与外界的信息交流需要。
4、系统组成综合布线系统一般可划分六个子系统：工作区子系统：由终端设备连接到信息插座的连线组成，它包括信息插座、跳线；水平布线子系统：是干线子系统延伸到用户工作区的部分；管理子系统：由交连、互连与I／O组成；干线子系统：从主机房辐射到管理子系统的部分；设备间子系统：由设备间中电缆、连接器等硬件组成；建筑群子系统：是将一个建筑物中的电缆延伸到另外一个建筑物的通信设备上的一部分。
5、系统设计5.1、系统概述随着VoIP、VOD点播，视频会议、动态数据库访问等新兴高端应用在桌面的普遍运用，对综合布线系统要求越来越高，需要支持更高带宽的应用和更快速高效的性能。
随着IEEE802.3an 10GBASE-T标准的推出，将万兆时代正式推到人们面前。
本次综合布线系统总体设计如下：（1）整个综合布线系统采用6类解决方案，设计为分层星型拓扑结构，分为语音网和数据网，均为非屏蔽网。
所有产品除在建筑物内的干线及水平线缆外，均应是模块化设计，只要变换跳线即可完成语音、数据从任何一个信息点到中心的连接。
（2）语音主干采用三类25/50/100对大对数通信电缆，每个语音点在主干占用2对线对。
（3）考虑到网络速度提升很快，为将来10G网络打好基础，数据主干采用50μm室内6/12芯多模光缆。
（4）水平信息点保证数据及语音端口可以互换使用。
（5）楼层管理区均采用19”标准机柜，水平配线架采用模块化配线架，放置于标准机柜，连接水平线缆和网络设备；垂直主干配线架采用机架式光纤配线架，放置于标准机柜，连接垂直光纤和网络设备。
5.2、工作区子系统工作区即最终用户的办公区域。
工作区子系统由线缆、跳线和信息插座组成，将电话、计算机等连接至信息插座上，信息插座由符合国际ISDN标准的八芯模块化插头组成，它可以接受从建筑自动系统的弱电信号需求到高速数据网和数字话音的复杂传送的一切信息，如下图所示。
计算机终端通过RJ45跳线与数据信息插座连接，而电话机终端则通过RJ11跳线与语音信息插座连接，其中数据和语音信息插座均采用相同标准的模块，插座底盒距离装修地面30cm，并与旁边电源插座保持20cm以上的距离。
信息点模块安装采用墙装模式和沿柱安装的方式，即在墙上和柱上信息点位预埋管路及86型底盒，并用86型面板封装。
模块及面板安装时，需根据工程装潢实际情况及时调整，部分采用地插和甚至桌面安装。
每个信息点（包括语音点和数据点）配置一个6类信息模块，模块安装时，采用TIA/EIA568B连接方法，选用单孔和双孔固定式面板，并可采用不同的颜色来区分语音和数据信息点。
●工作区插座的安装必须体现标准化、美观、实用、便捷的原则；考虑到大楼客房及其它公共区域的装修对美观性的要求，强电电源插座面板与弱电信息插座面板应为同一厂家生产设计，从而保证装修美观性和风格一致性。
5.3、系统点位另对医院门诊大楼1楼，医院行政办公楼2-3楼的无线信号数据，按4点/层，合计无线AP点位共计12个点5.4、水平子系统水平布线子系统系电信间水平配线架至工作端口（插座）的连接线缆。
水平子系统是连接配线间和信息插座之间的线缆，水平布线距离不应超过90米，信息插座到终端设备连线之间不超过10米。
90米由于语音和数据均采用六类四对非屏蔽双绞线，因此对用户而言，电话线和数据线将可以灵活互换，就可以很方便地实现所有的语音点和数据点之间的互换。
6类双绞线的传输带宽不少于250MHz，数据传输速率达到100Mbps以上。
5.5、管理间子系统管理子系统由分散在各楼层的分配线间及设置网络中心的主配线间组成。
分配线间中水平千兆双绞线（包括语音和数据）端接使用24口或48口模块式配线架，数据光纤采用24口19”光纤配线架端接；语音主干线缆端接使用110型卡接式配线架。
利用配线架的跳线功能，可以使布线系统实现灵活多功能的能力。
管理子系统应有足够的空间放置配线架和网络设备，（如HUB，Switch等）。
●弱电配线间（楼层配线架）设置：弱电配线间是指有安放楼层配线设备的弱电间。
其设置应综合考虑线缆长度要求、管理的方便性及尽量降低工程造价等各方面的因素。
这样是为了达到水平线长度不会超过EIA/TIA568A中所设定的90米限制。
实际图纸点位经计算均不超过90米。
根据EIA/TIA568标准，跳线的长度应小于或等于6米。
●配线机柜在机房弱电配线间内设置2000*600*600型19”标准机柜。
为保证安全，各机柜均应做抗震防倒加固，布线的金属线槽应直接伸入机柜，并有防鼠、防虫等线缆保护措施。
本设计机柜均采用优质机柜。
其性能指标如下：绿色环保产品顶盖：预留进线孔位，配置两台高速风机前门：独有配置3mm厚的钢化玻璃观察窗旁门：采用插入结构、左右门销固定、更加方便底座：配有进线孔位、方便理线管理门框采用套入式安装无需定位，预留绑线孔位、方便线缆管理配刹车型脚轮配线架设计楼层管理间数据配线架全部采用模块化的配线架。
每个配线架端口均有防尘盖，内置线缆管理架，保持符合弯曲半径要求。
语音配线架设计语音配线架采用110型的语音配线架，可以使用标准的RJ45跳线就能方便的进行对语音和数据的连接，即方便又节省空间。
●弱电间环境要求：按国际和国家标准，配线间应满足环境要求：将服务电梯安排在配线间附近，以便装运笨重的设备室温应保持在18℃至27℃之间，相对湿度保持在30%—55%保持室内无尘或少尘，通风良好安装合适的消防系统（如采用湿型消防系统，不要把喷头直接对准电气设备）使用防火门，至少能耐火1小时的防火墙和阻燃漆提供合适的门锁，至少要有一扇窗口留作安全出口尽量远离存放危险物品的场所和电磁干扰源（如发射机和电动机）良好的接地体，按EIA/TIA 607和相关国内标准的要求，配线间的接地电阻应小于4欧姆●标签管理各IDF建议选用带颜色的模块化配线架，便于数据与语音的互换，白区选用打线型配线架，这是由于电话分机（或直线电话）往往跟着人员的变化而变化，这就造成了电话跳线的变化。
根据对用户的跟踪了解，经常发现用户在电话跳线完毕后，还经常有小的改变（如分机号码改变使会改变插接的位置，MODEM接入系统等等）。
配线架上的面板采用电子标签，均可更换，可随着信息点性质的变化，随时调整面板上的标识。
管理应对设备间、交接间和工作区的配线设备、线缆、信息插座等设施，按一定的模式进行标识和记录，并设置中文管理文档，文档包括： 设备和线缆的用途，使用部门，组成局域网的拓扑结构信息插座及配线架的编号、色标、链路的功能各项主要特征参数、链路的完好状况、故障记录等内容。
还应标明设备位置和线缆的走向等内容。
配线架（IDF）安装示意图5.6、垂直子系统垂直线缆是贯穿整个建筑物各个水平区子系统连接路由的主馈线缆，它将各分配线架与主配线架以星型结构连接起来，贯穿于大楼的垂直竖井中。
主干子系统：可分为数据主干及语音主干。
数据主干：12芯50/125μm室内多模OM3万兆光缆语音主干：大对数(25＼50对)非屏蔽UTP双绞线铜缆。
每个语音点在语音主干中配置2对线缆这种布线结构，即使各个功能区块都有相对的独立管理性，又可以降低造价成本，一举两得。
5.7、设备间子系统数据及语音的接入机房（MDF&ODF）根据其图纸，电话总机房：位于2层；信息机房：位于2层。
设备间是整个综合布线系统的铜缆和光缆配的线管理中心，也是整个系统对外联络的节点。
该设备间主要用于汇接各个IDF，并放置服务器（计算机网络设备等）、语音主干端接设备、IDF接入设备。
采用标准型机柜,所有信息点均通过一定的编码规则和颜色规则标识，同时在机柜旁用示意图来说明，以方便用户的使用和管理。
主配线架MDF及ODF的设计原则为：数据中心机房和语音主配线架的主要任务是对广域网介质进行汇接和管理，它们汇接的介质对象分别是光缆和铜缆。
由于本项目的汇接介质容量都比较大，所以解决好它们之间的互联和满足管理维护的要求是数据中心机房和语音主配线架设计和配置的要点和核心！它要解决的问题主要有以下十个方面：◆由于跳线数量大，要规划好跳线路由；◆配线架的操作面尽量处在同一个平面上；◆配线架尽量在正面操作；◆尽可能提供可开断、免拆线的测试方法；◆尽可能提供免拆线的链路替换、调整路由的手段；◆不同机柜间的跳线如何实现方便和畅通；◆接线模块应适应多次重复卡接；◆接线模块应能提供必要的可复接性能（方便做同线电话等）；◆尽量方便实现的线路过流过压的保护措施；◆留有一定的余量,以便扩展和调整;◆跳线要尽量的短，体积也应尽量的小。
设备中心机房数据及语音配线架安装示意图6、接地、电源与环境要求6.1、接地要求●系统应采用综合接地方式，即共用大楼接地体，接地电阻要求≤1Ω。
综合布线电缆所采用的金属槽道和钢管，应保持连续的电气连接，并与大楼的均压环可靠连接，同时在两端可靠接地。
●当电缆从建筑物外面进入建筑物时，电缆的保护管及电缆的金属护套或光缆的金属件应在进户处可靠接地。
●交接间所有配线机柜应可靠接地。
具体措施是：在弱电间内靠墙敷设1根30*3扁铜作为弱电系统接地母线，各配线机柜均引1根BV-16mm2与接地母线连接。
扁铜应与弱电总等电位母排可靠连接。
6.2、电源与环境要求● 由于设备间设在计算机网络中心，其建筑、环境、电源、接地要求与机房统一考虑即可。
