ORCAD原理图中批量替换器件属性

ORCAD原理图中批量替换器件属性
方法一：
第一步：打开ORCAD 的设计工程文件，选中设计文件*.DSN，接着选择菜单Edit->Find…，弹出查找对话框；
第二步：在Find What 处添上你需要替换的封装名称，例如现在修改：SM/R_0603，在Scope 选择框中选择：Parts，然后点击OK；
第三步：弹出下面对话框，按照默认选项，点击OK；
第四步：在弹出的窗口中，选中你需要编辑的器件位号，然后选择菜单EDIT->Properties…，或者直接用快捷键Ctrl+E；
第五步：在PCB Footprint 属性栏，把所有的SM/R_0603，修改为SM/R_0805。

先将任意一项修改为SM/R_0805，然后点击下方的COPY 按钮；
第六步：然后在最上方的PCB Footprint 处，点击选中整条PCB Footprint，然后在点击Paste，如下图显示：
至此，我们完成了批量封装的替换。

方法二：
第一步：点击工程名，然后点击菜单Tools->Export Properties…，弹出窗口如下图设置，点击OK，生成*.exp 文件；
第二步：用office excel 打开*.exp 文件，然后选择需要修改器件的PCB Footprint 栏目，把封装信息修改为需要的封装，如下图：
因为表格操作比较方面，所以选择这种方式的优点是，对大量需要修改的属性，采用这种方式很方便；
第三步：导入修改后的属性文件*.exp；
第四步：导入属性文件后，检查是否修改正确，查看器件的属性，完成；。

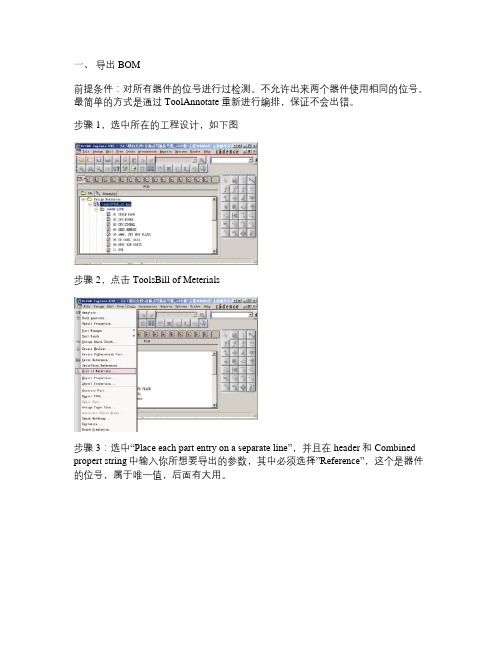

一、导出BOM前提条件：对所有器件的位号进行过检测。

不允许出来两个器件使用相同的位号。

最简单的方式是通过ToolAnnotate重新进行编排，保证不会出错。

步骤1，选中所在的工程设计，如下图步骤2，点击ToolsBill of Meterials步骤3：选中“Place each part entry on a separate line”，并且在header和Combined propert string中输入你所想要导出的参数，其中必须选择”Reference”，这个是器件的位号，属于唯一值，后面有大用。

至此，BOM已经按照我们想要的格式导出来的。

接下来就是修改BOM二、修改BOM的内容步骤1：打开BOM，刚打开的BOM应该是长得跟下面差不多步骤2：将期修改一下，去掉一些不必要的几行，和不必要的列“item”和”quantity”修改后应该是这样。

步骤3：根据自己的想法，修改BOM的具体内容，注意，Reference这一列一定不能修改。

这个演示只是装简单地添加了一个叫做Mount的属性，用于表明这个器件要不要焊接修改完成后，如下图所示：三、生成upd文件。

Cadence Capture CIS能够从UPD文件中自动更新器件的属性。

所以一个很重要的步骤就是生成UPD文件。

UPD文件格式的基本样子是这样子的："{Part Reference}" "TOL""R1" "10%""U1" "/IGNORE/"步骤1：添加分号。

方便起见将工作簿修改一下名字，同时增加两个新的工作页。

如下图步骤2：在sheet2的A1格中输入 ="$"&sheet1!A1&"$" 。

如下图所示。

这样做的目录是将sheet1的A1格的内容前后各加一个$号。

Capture里如何批量更改原理图器件信息用Capture进行原理图设计过程中，有时候需要批量更改一些电阻电容的Value或者PCB footprint等信息，请遵循以下的步骤进行更改：1.回到工程的主页，选中整个*.dsn文件后，点击主菜单“Edit——Browse——Parts”，如下图：在弹出的界面中选择“Use instances (Preferred)”。

2.这时就会弹出所有器件的List，如下图：此list个只有器件的“Reference”，“Value”，“Source Part”，“source Libarary”，“page”，“schematic”等信息，可以点上面的标题栏对下面的列表进行排序。

比如点一下标题栏的“Value”，则list就按相同的值排序了，所有Value相同的器件就会放在一起。

这样对于批量更改时找到相应属性的器件比较有用。

3.选中需要更改属性的器件，然后用快捷键“Ctrl+E”（同时按下Ctrl和E两个键），这样就会弹出一个器件的编辑页面List2，包含器件的所有属性，其中PCB footprint等信息在非常后面，需要拖动下面的横向滚动栏才能找到。

如下图所示：在这个详细的list2里面是不能对器件进行排序和copy、paste操作的，Windows的“Ctrl+C”和“Ctrl+V”快捷键也无效，只能使用Capture定义的快捷键“Ctrl+insert”（代表copy）和“Shift+insert”（代表paste）对其进行操作4.如果需要更改相应器件的“PCB footprint”，先选中所有需要更改的器件的“PCB footprint”信息，然后用“Ctrl+insert”拷贝他们，再新建一个Excel表格，在Excel中粘贴这些信息并更改好以后，再用“shift+insert”粘贴回器件的详细List2中。

Tips：这一步操作中，为了避免出错，最好拷贝所有详细List2中的整个“PCB footprint”列，粘贴到Excel中后，最好增加一个序列号列，然后按PCB footprint排序批量更改属性后，可以根据序列号重新排序回来，这样在粘贴回List2时，顺序就和原来拷贝出去时一致。

ORCAD 中一次性修改元件属性
[ 整理编辑:admin | 时间:2008-08-19 02:09:06 | 浏览:193次 ]
在电路的绘制过程中有时需要修改元件的属性,现在介绍如何应用一次性修改方法进行修改,应用该方法可以大大提高我们的工作效力,这是我工作中总结的,现同大家分享.
我以例举一次性修改元件封装为例子.
Step1:打开原理图,在管理窗口中选中原理图文件,如下
Step2: 执行Edit/Browse/Parts
Step3: 直接点OK
Step4: 现在出现元件浏览窗口,在Reference 中选中需要修改的元件,这里是电容
Step5: 执行Edit/properties(CTRL+E),如下
Step6: 选中PCB Footprint
Step7: 将选中的PCB Footprint Remove,然后点New…;且按下面填写
Step8: 点OK,如下
Step9: 确定后退出,这时我们可以看到修改后的结果,如下
到现在,我们说选的元件封装都按照我们的要求被修改了,其实它不单独可以修改封装,还有网络,这对我们需要进行大量对原理图的元件属性修改时提供了很多方便!
希望对大家有用.。

如何在cadence原理图中批量修改元件属性？
一、使用场景
要一次性修改多个元件的某个属性值。

比如带我的师傅安排我做的是：你把原理图中所有value值为1005的电阻都修改成1004，并且把AMD RS780E的value值都改成RS780E。

二、问题分析
value值为1005的电阻在整个工程中有十几个，AMD RS780E是一个北桥芯片，因绘制原理图方便，总共把这个器件的原理图拆分为6个部分来绘制了，所以我要完成这项任务，最直接的办法是找到这些器件位置，鼠标双击该器件，修改对应的属性值即可。

事实上我就是这么做的，办法虽然笨了些，但是这是在我在目前水平上最快速有效的办法，对于一个问题的解决，最重要的是以最快的速度把问题解决，并把结果呈献给对方。

至于这中间你用了多么高深的技巧，花了多少时间，并不重要，因为对方需要的就是一个结果。

三、方法升级
我的目标是修改1000个电阻的value值的大小，那么，我可以通过在原理图中全局搜索的方式先确认这1000个电阻的具体位置，具体操作如下：
1.在树型列表中鼠标选择.dsn后缀的文件
2.Ctrl+F快捷键激活搜索框
3.在搜索框输入要查找的内容，回车（注意要选择搜索的合适属性，鼠标点击搜索框右边的小望远镜旁边朝下的箭头）
4.回车后会在窗口右边的侧边栏显示搜索结果
5.按住shift按键，鼠标先点选第一个器件再点选最后一个器件，会全选全部器件
6.松开shift按键，点击鼠标右键，选择第一个选项Edit Properties，在弹出的界面中你就可以任意修改你想修改的属性了。

问题一：有时要对原理图中某一个元件批量替换，或者给同一种元件统一添加属性值，这就要用到replace cache和update cache命令。

方法一．批量替换 replace cache打开cache，选中要替换的元件，如图所示右键，replace cache弹出替换对话框Browse选择元件库，new part name栏选择新的元件，该元件用来替换原来的元件。

Action中选择是否保留原来的属性，如果选择，那么原来的元件编号等信息保留，如果选择replace schematic properties，原来的属性全部丢失，使用元件库中的默认属性替换。

OK，执行替换。

方法二．批量更新 update cache1. 打开cache2. 选择要更新的元件3. 右键 update cache这两个命令很像，但是有区别。

1. replace cache可以改变元件库的连接，选择不同的库即可。

可以使不同的元件，也可以在不同的库中。

而update cache不能改变原理图中元件和元件库之间的连接关系，只能把新的user properties属性带进来。

2. 如果在元件库中添加了元件的footprint信息，想通过对cache操作带到原理图中，只能用replace cache命令。

问题二：OrCAD原理图中如何批量修改元件封装属性方法一：这个方法只能批量修改同一页原理图里的元件封装。

打开要修改的元件所在页，按CTRL+F调出查找对话框，如果要修改所有电阻的封装，其设置如下图所示：点“OK”后我们看到所有电阻都被选定了（当然其它不是电阻而以R开头命名的元件也被选中了，我们可以最后再单对这类元件进行修改）然后按CTRL＋E，调出属性编辑窗口，用鼠标选中“PCB FootPrint”列，如下图所示：选定“Foot Print”列后按CTRL＋E，在出现的对话框中敲入需要批量修改的封装名，如下图所示：点“OK”后，所有被选定的元件的封装就被批量地修改了，最后再将一些“误修改”的元件进行更正即可。

如何⽤Altium_Designer_批量修改属性⽬前最全的Altium Designer 批量修改属性altium designer 6PCB设计中的全局编辑功能⽤了⼀阵altium designer 感觉功能强⼤！还能直接在上⾯上⽹，所以挺看好这个版本，升级protel 99 se也是必然！这⼏天我设计⼀个飞思卡尔的控制板，原理图画好导⼊PCB后发现不会⽤全局编辑功能，99se只要双击元件后global就⾏，然后更改想要改变的选项。

经过⼀番折腾，终于发现如何使⽤altium designer的全局编辑功能了拿更改元件名称字体⼤⼩来说在元件名称（⽐如R1）上点击右键，选择查找相似对象，在弹出的对话框中有多个选项，本⽂拿更改⽂本字体⼤⼩为例PCB⽂档中，字体默认⼤⼩为Text Hight 60 mil，Text Wideth 10 mil，现在全局更改成Text Hight 30 mil，Text Wideth 5 mil，在Text Hight栏默认的是60mil，，同理Text Wideth，改好之后确定，这时字体⼤⼩为60milx10mil的全部被选中，同时会出现对话框，在出来的对话框中找到Text Hight和Text Wideth，把⾃⼰期望的字体⾼度和⼤⼩写进去，直接退出就⾏了，这时你会发现所有原来60x10的字体都变为你期望的⼤⼩了⽤Altium Designer 画PCB，想修改所有电源线宽。

摸索了⼀下，可以⽤以下两种⽅法实现，都很简单。

1.选取⼀根电源线，右键，Find Similar Objects(快捷键Shift+F),弹出对话框是让你设置筛选条件，⽐如说我们要选择所有的标号为VDD的导线，就在Net 选项中选择Same，其他为Any(默认)，然后把线宽改为相同宽度，Apply下，ok。

2.利⽤PCB Filter和PCB Inspector。

PCB Filter，可以利⽤表达式选取你所需条件的任何器件；打开PCB Inspector，在条件中输⼊：InNet('VDD3.3V') and IsTrack (Net标号是你要修改的)，然后Apply，这时在PCB中就可以看到所有标号为VDD3.3V的导线都被选中，然后打开PCB Inspector修改线宽，Apply，ok。

ORCAD 中批量修改元件名称及序号的终极方法：
1、有电路如下图，针对其中电阻进行修改：
OUT
IN
R28
1k
R58
1k R651k R821k
R1
1k R51k R181k R191k R211k C101n C91n C881n
C41n C51n
C61n
C71n
2、进入编辑元件属性窗口：
3、对元件类型排序：
4、注意我选中的信息，我想大家都知道下面我要说啥了吧。

不过还是请耐心看完，也许有你没注意到的呢。

5、最关键的部分其实就是小儿科：
将位置信息复制到EXCEL，再添加一列，存储顺序信息（想想以前的排序程序）。

我用的是WPS，在此宣传一下国产软件：WPS即免费又是正版，只有十几兆，对OFFICE深度兼容，为什么不用呢？
6、依据位置排序：可以是水平方向优先，也可以是竖直方向优先。

7、排序结果：
8、删除位置信息，添加新的名称以及序号：填上第一个往下一拖就行了。

9、对列A排序：
10、将C 列复制到器件属性编辑窗口：
11、最后电阻名称顺序：
OUT
IN
1R9
1k
1R8
1k 1R11k 1R31k
1R7
1k 1R41k 1R21k 1R51k 1R61k C101n C91n C881n
C41n C51n
C61n
C71n
仅为按位置顺序修改元件序号，似乎有些无聊，但这就是我与别人的区别。

看一下你们的硬盘分区容量，如果是10的整数倍（至少不带小数），那就是和我一样的人。

一、导出BOM前提条件：对所有器件的位号进行过检测。

不允许出来两个器件使用相同的位号。

最简单的方式是通过Tool→Annotate重新进行编排，保证不会出错。

步骤1，选中所在的工程设计，如下图步骤2，点击Tools→Bill of Meterials步骤3：选中“Place each part entry on a separate line”，并且在header和Combined propert string 中输入你所想要导出的参数，其中必须选择”Reference”，这个是器件的位号，属于唯一值，后面有大用。

至此，BOM已经按照我们想要的格式导出来的。

接下来就是修改BOM二、修改BOM的容步骤1：打开BOM，刚打开的BOM应该是长得跟下面差不多步骤2：将期修改一下，去掉一些不必要的几行，和不必要的列“item”和”quantity”修改后应该是这样。

步骤3：根据自己的想法，修改BOM的具体容，注意，Reference这一列一定不能修改。

这个演示只是装简单地添加了一个叫做Mount的属性，用于表明这个器件要不要焊接修改完成后，如下图所示：三、生成upd文件。

Cadence Capture CIS能够从UPD文件中自动更新器件的属性。

所以一个很重要的步骤就是生成UPD文件。

UPD文件格式的基本样子是这样子的："{Part Reference}" "TOL""R1" "10%""U1" "/IGNORE/"步骤1：添加分号。

方便起见将工作簿修改一下名字，同时增加两个新的工作页。

如下图步骤2：在sheet2的A1格中输入="$"&sheet1!A1&"$" 。

如下图所示。

这样做的目录是将sheet1的A1格的容前后各加一个$号。
