如何选择压力变送器

干货｜罗斯蒙特压力变送器快速选型压力变送器是一种将压力转换成气动信号或电动信号进行控制和远传的设备，它是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境。

压力是一个非常重要的参数，压力、温度、流量一起并称为工业自动化控制三大要素。

因此，压力变送器的选型尤其重要。

罗斯蒙特压力变送器最主要的几个参数：量程范围，测量介质，接液材质，精度等级，采购成本等都将作为客户选型考虑的参数。

在选型前先判断客户要的压力变送器类型，是要螺纹连接式还是法兰连接式。

量程范围：变送器的量程，一般都具有一定的量程范围可调，最好将使用的量程范围设在它量程的1/4~3/4段，这样精度会有保证。

一般压力变送器的量程比为100：1，在选型时，切记最大量程要高于限定的最小量程范围(如下图最小量程)。

实践中有些应用场合需要对变送器的测量范围进行迁移，这时需根据现场安装位置计算出测量范围和迁移量，然后进行正迁移或负迁移。

如果客户量程较小，建议使用法兰连接式。

测量介质：在某些测量场合，测量介质具有腐蚀性，此时需选用与测量介质兼容的材料或进行特殊的工艺处理，确保变送器不被损坏。

如果测量的是比较清洁的流体，比如水，就直接采用标准的316L不锈钢膜片就行了；如被测介质为高黏度易结晶强腐蚀的场合，那膜片一定要谨慎选择，比如介质为烧碱，那最好选用哈氏合金膜片，介质为海水则最好选用钽膜片。

接液材质：参考测量介质，在选型时要考虑变送器的介质对膜盒金属的腐蚀性，一些特殊的介质根据工况，选用合适的膜片，可以有效的阻止介质与压力变送器之间接液部分的接触，从而起到保护压力变送器，延长使用寿命的作用；否则使用后很短时间就会将膜片腐蚀坏。

精度等级：精度等级是指符合一定的计量要求，使误差保持在规定极限以内的测量仪器的等别、级别，引用误差越小，仪表的精度越高，而引用误差与仪表的量程范围有关，所以在使用同一精度的仪表时，往往采取压缩量程范围，以减小测量误差。

基准精度参考如下：输出信号：由于各种采集的需要，目前市面上有4-20MA，HART协议，这也是最常用的一种协议，其它还有F OUNDATION ™现场总线协议，PROFIBUS ® PA 协议等等，每种协议的报价均不一样，可按现场要求选型。

压力变送器选型选型规则1．根据要测量压力的类型压力类型主要有表压、绝压、差压等。

表压是指以大气为基准，小于或大于大气压的压力；绝压是指以绝对压力零位为基准，高于绝对压力；差压是指两个压力之间的差值。

2．根据被测压力量程一般情况下，按实际测量压力为测量范围的80%选取。

要考虑系统的最大压力。

一般来说，压力变送器器压力范围最大值应该达到系统最大压力值的1．5倍。

一些水压和过程控制，有压力尖峰或者连续的脉冲。

这些尖峰可能会达到“最大”压力的5倍甚至10倍，可能造成变送器的损坏。

连续的高压脉冲，接近或者超过变送器的最大额定压力，会缩短变送器的实用寿命。

但提高变送器额定压力会牺牲变送器的分辨率。

可以在系统中使用缓冲器来减弱尖峰，这会降低传感器的响应速度。

压力变送器一般设计成能在2亿个周期中承受最大压力而不会降低性能。

在选择变送器时可在系统性能与变送器寿命之间找到一个折中的解决方案。

3．根据被测介质按测量介质的不同，可分为干燥气体、气体液体、强腐蚀性液体、黏稠液体、高温气体液体等，根据不同的介质正确选型，有利于延长变送器的使用寿命。

4．根据系统的最大过载系统的最大过载应小于变送器的过载保护极限，否则会影响变送器的使用寿命甚至损坏变送器。

通常压力变送器的安全过载压力为满量程的2倍。

5．根据需要的准确度等级变送器的测量误差按准确度等级进行划分，不同的准确度对应不同的基本误差限(以满量程输出的百分数表示)。

实际应用中，根据测量误差的控制要求并本着使用经济的原则进行选择。

6．根据系统工作温度范围测量介质温度应处于变送器工作温度范围内，如超温使用，将会产生较大的测量误差并影响变送器的使用寿命；在压力变送器的生产过程中，会对温度影响进行测量和补偿，以确保其受温度影响产生的测量误差处于准确度等级要求的范围内。

在温度较高的场合，可以考虑选择高温型压力变送器或采取安装冷凝管、散热器等辅助降温措施。

7．根据测量介质与接触材质的兼容性在某些测量场合，测量介质具有腐蚀性，此时需选用与测量介质兼容的材料或进行特殊的工艺处理，确保变送器不被损坏。

压力变送器该如何选型呢什么是压力变送器压力变送器是一种将压力信号转换成为标准电气信号输出的仪器设备。

压力变送器通常由感应元件、处理电路和输出电路组成。

感应元件通过测量被测试压力的变化产生压力信号，并经过处理电路后，输出经过标准化的电气信号。

压力变送器广泛应用于各个领域，例如流体控制、天然气、汽车工业、医疗设备、航空航天等。

选型需注意的几个要点选型时，需要根据实际需求对压力变送器进行合理选型。

以下几个要点是在选择压力变送器时需要注意的：1.测量范围：测量范围是指压力变送器所能测量的最小和最大压力范围。

在选择压力变送器时，测量范围需要与实际应用场景的压力范围匹配，不能超过传感器的测量范围，否则会影响测试结果。

2.精度级别：精度级别是指一个压力变送器的输出信号与测量值之间的差异。

在实际应用中，精度级别越高，测试结果的准确度越高，但价格相应也会提高。

因此在选择时根据具体需求进行权衡。

3.输出信号：选择压力变送器时需要根据实际应用的需要选择输出信号类型。

现在常见的压力变送器输出电流信号（如4-20mA）、电压信号（如0-10V）、数字信号（如RS485）等。

4.环境要求：在选择压力变送器时，需要根据实际应用环境的工作压力、温度、湿度等要求选择合适的型号，以确保稳定运行。

5.安全性能：在一些高压、高温等危险环境下工作时，为了保证人身安全，需要选择具有防爆、防腐等防护措施的压力变送器。

选择压力变送器的常见误区在选择压力变送器时，常见的误区有：1.过分追求高性能：高精度、高导电性等高性能的压力变送器价格相对较高，但是在一些普通使用场景并没有这么高的要求。

因此，要在性能、价格、使用场景等方面进行平衡权衡，选择合适的型号。

2.忽略防护等级：在选择压力变送器时，需要根据实际应用环境选择合适的防护等级，否则容易受到外界干扰，甚至损坏。

3.忽略进口压力变送器和国产压力变送器的差异：国产压力变送器有良好的性能和可靠性，而且价格较低。

关于E+H压力变送器的选型如何随着现代化工业的不断发展，压力变送器作为一种非常重要的工业控制器具有着非常广泛的应用。

而E+H（Endress+Hauser）作为全球先进的自动化测量技术与解决方案供应商，其在压力变送器领域也有着非常广泛的应用及声誉。

本文就将从几个方面着手，介绍E+H压力变送器的选型方法及注意事项。

1. 压力变送器基本概念压力变送器是一种测量压力并将其转变为标准信号输出的装置，通常是将压力信号转换为电信号输出。

根据压力的传感器类型可以分为压阻式、电容式、热膨胀式等多种类型。

根据输出的电信号类型可以分为模拟信号型和数字式等。

2. E+H压力变送器的结构及性能E+H压力变送器的结构体系一般由感应器和放大电路组成。

感应器将被测压力变化转换为机械位移，再将其转换为电信号。

放大电路则把低电压信号放大为工作恒定的标准信号。

E+H压力变送器具有很多优秀的特性：•高精度测量：正常情况下，可达到0.1%的高精度测量需求；•抗振性优良：内部采用了抗振结构，能够很好地抵御震动干扰；•极高的稳定性：器件内部采用了自动自校准技术，能够很好地稳定输出；•极佳的环境适应能力：具有较强的耐高温、抗冲击、耐腐蚀等性能；•无需维护：内部传感器设计极为先进，无需进行定期的维护和校准。

3. 选型方法精准的选型能够在有限的投入背景下，为用户提供满意的量测解决方案。

以下几点是选择E+H压力变送器时需要考虑的一些因素：3.1 环境条件环境条件是亟须考虑的一个方面，一般情况下，液体温度、介质性质、介质容器的压力等等都是需要充分考虑的因素。

因为压力变送器必须能够适应并克服这些条件给測量带来的影响，如环境温度增加使器件输出有了个偏差等。

3.2 压力范围设计选型时必须考虑到所需要測量的量的极限值。

选型时要认真计算所需測量值的下限、上限及測量范围等，便于器件实际工作时更具可靠可控性。

3.3 使用范围在一些特殊情况下，用户还需要充分考虑到使用范围，包括热工、制浆、制糖等特殊环境下的压力变送器选型。

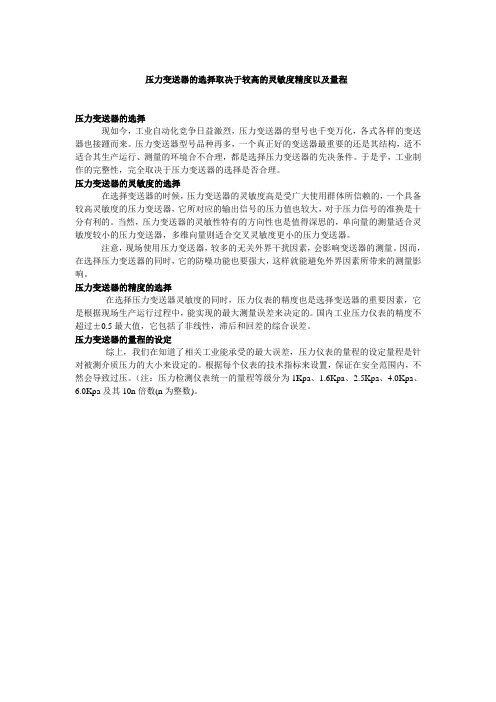

压力变送器的选择取决于较高的灵敏度精度以及量程
压力变送器的选择
现如今，工业自动化竞争日益激烈，压力变送器的型号也千变万化，各式各样的变送器也接踵而来。

压力变送器型号品种再多，一个真正好的变送器最重要的还是其结构，适不适合其生产运行、测量的环境合不合理，都是选择压力变送器的先决条件。

于是乎，工业制作的完整性，完全取决于压力变送器的选择是否合理。

压力变送器的灵敏度的选择
在选择变送器的时候，压力变送器的灵敏度高是受广大使用群体所信赖的，一个具备较高灵敏度的压力变送器，它所对应的输出信号的压力值也较大，对于压力信号的准换是十分有利的。

当然，压力变送器的灵敏性特有的方向性也是值得深思的，单向量的测量适合灵敏度较小的压力变送器，多维向量则适合交叉灵敏度更小的压力变送器。

注意，现场使用压力变送器，较多的无关外界干扰因素，会影响变送器的测量。

因而，在选择压力变送器的同时，它的防噪功能也要强大，这样就能避免外界因素所带来的测量影响。

压力变送器的精度的选择
在选择压力变送器灵敏度的同时，压力仪表的精度也是选择变送器的重要因素，它是根据现场生产运行过程中，能实现的最大测量误差来决定的。

国内工业压力仪表的精度不超过±0.5最大值，它包括了非线性，滞后和回差的综合误差。

压力变送器的量程的设定
综上，我们在知道了相关工业能承受的最大误差，压力仪表的量程的设定量程是针对被测介质压力的大小来设定的。

根据每个仪表的技术指标来设置，保证在安全范围内，不然会导致过压。

（注：压力检测仪表统一的量程等级分为1Kpa、1.6Kpa、2.5Kpa、4.0Kpa、6.0Kpa及其10n倍数(n为整数)。

选购压力变送器的注意事项包括哪些？测量蒸汽或其他高温介质时，应使用散热管，使变送器和管道连在一起，并使用管道上的压力传至变压器。

当被测介质为水蒸气时，散热管中要注入适量的水，以防过热蒸汽直接与变送器接触，损坏传感器。

压力变送器购买的注意事项压力变送器可以测量各种的正负压力，具有稳定性好、测量精度高、安全可靠、重量轻、体积小、使用方便等多种的优点，所以扩散硅压力变送器的应用范围是非常广泛的。

那么扩散硅压力变送器在购买时需要注意什么呢?下面小编就来介绍一下压力变送器购买的注意事项吧。

1、产品量程的确定从产品绝dui安全考虑，一般选择使工作压力值在标准量程值的60%-80%为宜，整个测量系统中可能出现的异常情况所导致的过载压力不得超过产品允许的过载。

2、产品精度选择产品等级按多项参数分档，档级越高，价格越贵。

用户可依据所检测工况要求各项和某单项参数精度指标，以便用较低的价格实现较高的精度要求。

产品给出的三项精度指标是采用国际小二乘法或端基平移法计算的。

选用传感器时。

精度等级确定应根据测量系统分配发给传感器的误差选项取。

有时还应考虑零位时漂、零位和满度温度系数带入的附加误差。

3、传感器、变送器的选择用户根据自己所测压力的性质，首先应确定选择表压(相对于当地大气压)、差压、绝dui压力或负压品种。

如果测量液位，还要确定液位上方是自由大气压还是密封容器压力。

如果测量密封承压容器内的液位就应该选用差压产品。

4、扩散硅压力变送器选择产品的使用温度范围产品在出厂前已经过线性温度补偿。

其中有些系列的变送器在组装了电路后又进行了综合温度补偿。

对于使用温度范围宽而又要求总精度高的用户，还可在二次仪表数据处理中采用软件执行温度误差修正。

超过补偿区使用，温度系数指标可能会超标，但仍可使用。

5、差压传感器、变送器的选择通用差压传感器、变送器通常使用在高压端压力高于低压端压力的正差压情况下，虽然扩散硅传感器都可同样用于负差压，一般两引压端基本对称，但负压端一般不另标定，如用户要求两引压端高对称性，需特别告知。

压力变送器选型要注意事项1.测量范围：首先要确定所需测量的压力范围，包括最小和最大测量值，这将决定所选变送器的量程范围和准确度等级。

如果测量范围过大或过小，会影响到测量的准确性和灵敏度。

2.压力介质：压力介质是指被测量的物质，包括液体、气体等。

不同的介质对变送器材质和结构有一定的要求，因此需要根据实际应用环境选择合适的材质和结构，以确保变送器的稳定性和安全性。

3.环境条件：考虑到变送器所处的环境条件，包括温度、湿度、腐蚀性等因素。

根据实际环境选择适合的防护等级和材料，以保证变送器的可靠性和耐久性。

4. 输出信号：根据工控系统对压力信号的要求，选择合适的输出信号类型，如模拟信号4-20mA、0-10V，或数字信号RS485、Modbus等。

这一点需要与控制系统的接口兼容。

5.精度要求：根据实际应用需要，选择合适的精度等级。

一般来说，高精度的变送器价格更高，但在一些应用场合下，精准的压力测量是非常重要的。

6.可靠性和稳定性：在选择压力变送器时，要考虑其可靠性和稳定性。

这包括选择有良好信誉的厂家和品牌，查看其产品质量认证和售后服务等信息。

同时，可选择带有自检功能的变送器，以及具有良好的抗干扰能力和长寿命的产品。

7.安装要求：根据实际安装条件，选择合适的安装方式和连接方式。

例如，选择法兰连接或螺纹连接，选择支架安装或壁挂安装等。

还要考虑变送器的体积和重量，确保安装的牢固性和方便性。

8.价格因素：最后，需要根据实际预算来选择适合的压力变送器。

在选择过程中不能仅仅以价格为准绳，还需综合考虑前面提到的各项因素，并做出合理的判断。

综上所述，压力变送器选型要考虑多个因素，如测量范围、介质、环境条件、输出信号、精度等级、可靠性和稳定性、安装要求以及价格因素等。

通过综合考虑这些因素，选择合适的压力变送器，可以确保系统的正常运行和压力测量的准确性。

压力变送器型号规格型号压力变送器型号规格介绍一、引言压力变送器是一种用于测量、转换和输出压力信号的设备，广泛应用于工业自动化领域中。

不同的应用需要不同的压力变送器型号规格，以满足相应的测量要求。

本文将详细介绍压力变送器的型号规格，帮助读者更好地了解和选择合适的压力变送器。

二、压力变送器型号规格的分类根据压力变送器的应用领域和测量范围，可以将其型号规格分为以下几类：1. 工业压力变送器型号规格工业压力变送器通常用于工业自动化系统中，可测量范围通常较大，可以覆盖从几毫巴到几千巴的范围。

常见的工业压力变送器型号规格包括4-20mA输出、RS485通信、数字显示等。

2. 液位压力变送器型号规格液位压力变送器主要用于测量液体表面的压力变化，可以用于液位控制和监测。

常见的液位压力变送器型号规格包括316L不锈钢材质、浸入式设计、符合防爆标准等。

3. 工艺压力变送器型号规格工艺压力变送器通常用于工业过程中的压力监测和控制，具有高精度和稳定性要求。

常见的工艺压力变送器型号规格包括0.1%或更高的测量精度、可调零点和量程、可编程参数等。

4. 气动压力变送器型号规格气动压力变送器主要用于测量气体的压力变化，广泛应用于气体管道系统和气动设备中。

常见的气动压力变送器型号规格包括压力量程范围、气体兼容性、耐高温性能等。

三、选择合适的压力变送器型号规格的考虑因素在选择合适的压力变送器型号规格时，需要考虑以下几个因素：1. 测量范围根据实际需求确定测量范围，确保压力变送器能够满足测量要求。

同时需要注意测量范围与使用环境的兼容性，避免因超过测量范围而导致的测量错误。

2. 精度要求根据应用的要求确定压力变送器的测量精度，选择合适的型号规格。

一般来说，精度要求越高，价格也相应较高。

3. 材质选择根据应用环境的特点，选择适合的材质，常见的材质有不锈钢、钛合金、金属尼龙等。

4. 电气输出要求根据系统的要求选择合适的电气输出方式，常见的有4-20mA、0-10V、RS485、Modbus等。

压力变送器[2]概念一般意义上往往指压力变送器主要由测压元件传感器、测量电路和过程连接件等组成。

它能将接收的气体、液体等压力信号转变成标准的电流信号(4~20mADC)，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。

压力变送器根据测压范围可分成一般压力变送器（0.001MPa～20MP3）和微差压变送器（0～1.5kPa），负压变送器三种压力变送器,压力传感器的主要作用:把压力信号传到电子设备，进而在计算机显示压力其原理大致是：将水压这种压力的力学信号转变成电流（4-20mA）这样的电子信号压力和电压或电流大小成线性关系，一般是正比关系所以，变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入高、低两压力室，低压室压力采用大气压或真空，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。

压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。

当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。

简介压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4～20mA DC信号输出。

压力变送器分电容式压力变送器和扩散硅压力变送器，陶瓷压力变送器，，应变式压力变送器等。

1. 性能规格（零基准校验范围，参考条件下，硅油充液，316 L不锈钢隔离膜片。

）1.1. 参考精度数字、智能：±0.1%校验量程模拟、线性：±0.2%校验量程1.2. 稳定性数字、智能：6个月，±0.1%URL模拟、线性：6个月，±0.2%URL1.3. 环境温度影响零点误差：±0.１%URL/56℃总体误差：±(0.2%URL+0.18%校验量程）/56℃零点误差：±0.１%URL/56℃总体误差：±(0.5%URL+0.5%校验量程）/56℃1.4. 振动影响在任意轴向上，200Hz下振动影响为±0.05%URL/g1.5. 电源影响小于±0.005%输出量程/伏特。

压力变送器的取压点位置选取原则压力变送器是常见的工业自动化测量仪表，一般用于测量厂房、车间等工业场景里的气体或液体的压力变化。

而准确的测量结果取决于良好的采集点位置选择，在不同场景下选取不同位置是解决误差和准确性问题的关键之一。

在进行压力变送器取压点位置选择时，需要了解以下原则。

原则1：适当考虑流体介质压力变送器一般是用于测量液体或气体的压力值，而每种介质的压力表现和对于取压点选择的不同影响条件各异。

在选择取压点的位置时需要考虑流体介质的性质，比如流动方式、流速以及稠度等，以确保测量数据的准确性。

对于低粘度的液体，一般选用与流体垂直的方向作为采集点，而对于粘度比较大的介质，则可考虑采用与流体平行的方向作为采集点。

对于气体，则一般建议选取它的主要流动方向上进行采集。

原则2：避免由振动引起的误差在进行压力变送器的取压点位置选择时，也要避免由于工业场景中的机器设备、化学反应等原因产生的机械振动对采集点产生的影响。

一般在如压缩机、机库等受振动影响严重的地方选择钻进墙壁，或使用减震装置对压力变送器进行固定，以尽量消除因振动而产生的误差。

原则3：考虑温度变化的影响对于液体或气体的压力测量，温度是常见的会影响压力变送器测量结果的因素之一。

在取压点的选取中，需要考虑热源、散热等因素，在受温度变化影响的场景中选择更低、更平稳的温度位置，并使用温度变化范围适中的压力变送器。

原则4：综合考虑位置的易用性在取压点的位置选取中，也要综合考虑位置的易用性和可靠性，包括可操作性和维护性等方面。

比如对于穿越管道或狭窄空间测量，则要选取方便维护，易于采集数据的位置。

而对于在高地方进行测量的场景，则应选取比较平稳、距离方便操作的位置等。

在实际场景中，以上原则不是绝对的，应根据具体的场景进行权衡取舍，从而选择最适合的取压点位置。

同时，在进行压力变送器采集数据时，还需注意数据频率、电源限制等因素，以确保得到最准确的测量结果。

总之，良好的取压点位置选取是压力变送器测量精度关键之一。
