ADSL双线负载均衡软路由ROS设置详细图文教程

ROS3.30ADSL双线PCC及NTH负载均衡图文教程第一篇：ROS3.30 ADSL双线PCC及NTH负载均衡图文教程1、内网IP设置：2、添加pppoe 去掉 Add Default Route 我们后期手动进行路由设置。

4、标记先标记New Connection Mark 名称为1st_conn，然后用Connection 标记New routing Mark min名称为：1st_route5、设置PCCNTH的设置方法：7、设置备用路由最终效果图8、伪装设置：第二篇：ROS 典型PCC负载脚本ROS 典型PCC负载脚本:global num:set num 38:for szwm from=1 to=$num do={ :global type:set type(“both-addresses:”.$num.“/”.($szwm-1))#设置网卡名字 name中的wlan可以改成#/interface set(“ether”.$szwm)name=(“wlan”.$szwm)#建立pppoe拨号，并禁用/interface pppoe-client add name=(“pppoe-out”.$szwm)user=(“user”.$szwm)password=(“pass”.$szwm) interface=(“wlan”.$szwm)comment=(“ADSL_”.$szwm)di sabled=no # NAT伪装/ip firewall nat add chain=srcnat out-inte rface=(“pppoe-out”.$szwm)action=masqueradecomment=(“NAT_ADSL”.$szwm)# 标记从哪里来/ ip firewall mangleadd chain=input in-interface=(“pppoe-out”.$szwm)action=mark-connection new-connection-mark=(“adsl”.$szwm.“_conn”)passthrough=yescomment=(“From_ADSL”.$szwm)#标记从哪里来，回哪里去/ ip firewall mangle add chain=output connection-mark=(“adsl”.$szwm.“_conn”)action=mark-routing new-routing-mark=(“to_adsl”.$szwm)passthrough=yescomment=(“To_ADSL”.$szwm)#PCC设置/ip firewall mangle add chain=prerouting action=mark-connection new-connection-mark=(“adsl”.$szwm.“_conn”)dst-address-type=!local in-interface=Local per-connection-classifier=$type passthrough=yes comment=(“ADSL_PCC”.$szwm)#标记路由/ip firewall mangle add chain=prerouting connection-mark=(“adsl”.$szwm.“_conn”)in-interface=Localaction=mark-routing new-routing-mark=(“to_adsl”.$szwm)comment=(“Route_To_ADSL”.$szw m)#添加路由/ip route add dst-address=0.0.0.0/0 gateway=(“pppoe-out”.$szwm)routing-mark=(“to_adsl”.$szwm)check-gateway=pingcomment=(“To_ADSL”.$szwm)add dst-address=0.0.0.0/0 gateway=(“pppoe-out”.$szwm)distance=$szwm check-gateway=ping comment=(“ECMP_”.$szwm)}配合这个掉线后自动修改脚本很好用以4线为例，其中某条线路断了后，会自动判断剩余可用的线路数量然后修改PCC规则的参数，线路恢复正常后会自动把参数修改回正常状态，注意连接标记名称一定要以纯数字“1、2、3、4...”来命名。

【RouterOS】ADSL多线详解，无脚本更新IP，无脚本断线自动切换前言：当你手里面有多条ADSL的时候，你会如何去利用他们呢？同时，怎么最大化利用他们呢？今天我们就来说说这个话题。

说到多线策略，就需要提及到两个概念，一个是负载均衡一个是带宽叠加。

就我个人理解，负载均衡是在多个人用有限的几条线时，如何使这几条线的利用率都最大化。

比如我有A、B、C、D四条线，在做负载均衡以前，可能A、B是满负荷工作，而C、D是空的；做了负载均衡以后，A、B、C、D都有流量，而不会出现一个压的喘不过气，一个没事做的情况了。

带宽叠加是在一个人用多条线的时候，能将多条线的带宽加起来，从而达到提高下载速度或减少网页打开的时间。

在ROS中，以该路由器为中心，可以分为上下两部分，下面一部分是内网限速（最典型的就是DSCP Over HTB），这里不做讨论，如有需要以后分析；另一部分就是ADSL向上的那一部分，下面我就以ADSL这部分的NTH均衡来做下实例，希望抛砖引玉，希望更好的策略能够提供给有需要的读者。

在设置ADSL多线的时候，你将可能会遇到以下问题：1、你可能没有四张网卡，需要用到Vlan交换机；这个需要你的交换机支持802.1Q，所需要拨号的四个交换机端口（也就是连着四个ADSL猫的端口）都设置成access模式，vlanID分别是10、20、30、40（当然，其他的数字也可以）。

连接RouterOS外线网卡的端口设置成trunk模式，并且允许以上vlan通过，在routeros 的wan口建立4个vlan，vlanID分别为10、20、30、40（需要与交换机上的对应），这样就保证的了多个猫之间不会互相干扰，但是都可以和routeros上的虚拟vlan接口通讯。

1./interface vlan2.add arp=enabled disabled=no interface=wan mtu=1500 name=vlan10vlan-id=103.add arp=enabled disabled=no interface=wan mtu=1500 name=vlan20vlan-id=204.add arp=enabled disabled=no interface=wan mtu=1500 name=vlan30vlan-id=305.add arp=enabled disabled=no interface=wan mtu=1500 name=vlan40vlan-id=40复制代码2、ADSL无法拨上号，因为用来拨号的mac都一样；如果你的vlan都是附着在wan口上面的，因此所有vlan虚拟接口的MAC地址都是同一个，因此电信局端检测到两个相同的mac在尝试用两个不同的账号同时拨号的时候就会断掉其中一个，这也是为什么有的无法同时拨号的原因。

超详细的ROS软路由PPPoE设置图解ROS软路由PPPoE设置：设置IP地址池进入winbox,单击IP￫Pool如图1所示｡图1出现“IP Pool"界面,单击菜单下方的“+"号,如图2所示｡图2出现“New IP Pool"界面,单击“Addresses"后方的向下前头,如图3所示｡图3输入地址池范围,本例为192.168.6.11-192.168.6.252,如图4所示,完成后,单击“OK"退出｡图4ROS软路由PPPoE设置：设置PPPoE服务在主菜单中,单击“PPP"如图5所示｡图5出现“PPP"对话框,单击“Secrets"标签后,再单击左上角的“+",如图6所示｡图6出现“New PPP Secret"对话框,Name为登录名,Password为登录密码,我们这里设置为“111", 在“Service"中选择“pppoe" ,若需要对工作站限速可以在下方的Limit Bytes In和Limit Bytes Out框中设置上行和下行限速,注意单位为字节/秒,若要限制为1M的速度,可以设置为1024000｡完成后如图7所示,单击“OK"完成由帐号的设置｡图7回到“PPP"设置界面,单击“Profiles"标签,双击默认的配置文件default,如图8所示'图8在Local Address和Remote Address中选择前面建立的地址池名,本例为pool1,在“DNS Server"框中,填入DNS地址,若有多个DNS,可能单击“DNS Server"框后面向下的箭头｡完成后如图9所示｡单击“OK"按钮退出｡图9回到“PPP"设置界面,单击“Interfaces"标签,再单击“PPPoE Server"如图10所示｡图10出现“New PPPoE Service"对话框,在“Interface"框中选择内网网卡,本例为Lan,勾选中“One Session Per Host "选项｡完成后如图11所示｡单击“OK"按钮完成设置｡图11至此ROS软路由PPPoE设置的路由器端已设置完成｡IP￫Firwall中的设置跟常规设置一样｡加一条NAT规则,Chain中选择“srcnat",Src.Address的内网网段,也可能不设置网段,即对所以网段都进行转发｡Action中设置“Action"为“masquerade",设置完成后,如图12 图13所示｡图12图13ROS软路由PPPoE设置：客户机的设置(以windows xp 为例)在工作站建立一下PPPoE的连接｡按下面图设置即可,设置完成后,将桌面的“PPP连接"放到启动组即可自动连接｡到这里就ROS软路由PPPoE设置就完成了。

ROS软路由设置提示：此软件为顶级软路由软件！赶快用吧！记的要《全盘ghost！不是分区ghost恢复哦！是全盘恢复！》不要怀疑软路由的性能，也不用担心所谓的耗电多少。

软路由具有极高的性能和广泛的应用。

可轻易实现双线策略、arp绑定、限速、封杀BT以及网吧借线、vpn等。

尤其对有连锁网吧经营者，利用IPIP协议，不仅可实现借线目的，还可象本地操作一样远程管理其他网吧。

这些，一般硬路由根本无法与之比拟。

我以前对硬路由一直情有独钟，换上软路由后，对它的强大功能赞叹不已。

现在利用它的内置VPN技术轻易做出电信网通加速软件-南北网桥（），又给两家网吧试做了IPIP借线，在这种比较大的压力下，软路由依然运行良好。

ROS软路由基本设置非常简单，如果只做路由转发，以下几步数分钟即可高定：硬件准备：A.首先下载软路由的ghost硬盘版，本站已经在压缩包总提供！B.释放后，ghost至一个小硬盘（20G以下），注意，是整盘GHOST而不是分区。

C.将该硬盘挂在要做路由电脑上，注意必须接在第一个IDE并且是主硬盘接口。

插上一张网卡，这是接内网的LAN。

开机。

软件设置：1.开机，出现登陆提示。

用户:admin 密码：空2.输入setup再按两次A3.在ether1后面输入你的内网IP，如：192.168.0.254/24 （这里/24是24位掩码与255.255.255.0一样）4.输入完ip后，按两次x退出，现在可以可以ping通192.168.0.254了，也可用winbox在图形界面下访问路由了。

5.关机，插上另一张网卡，这个是接外网的，即W AN，现在可以去掉软路由电脑的显示器和键盘了。

6.开机，运行winbox以admin身份登陆7.添加外网网卡。

在ip---address里按+，address输入你的外网ip和掩码位，比如218.56.37.11/29。

network和BROADCAST不填，INTERFACE里选择ethr28.增加外网网关。

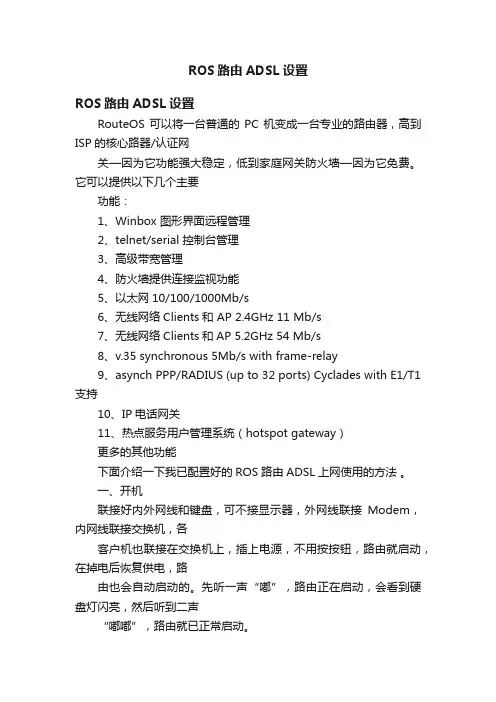

ROS路由ADSL设置ROS路由ADSL设置RouteOS可以将一台普通的PC机变成一台专业的路由器，高到ISP的核心路器/认证网关—因为它功能强大稳定，低到家庭网关防火墙—因为它免费。

它可以提供以下几个主要功能：1、Winbox 图形界面远程管理2、telnet/serial 控制台管理3、高级带宽管理4、防火墙提供连接监视功能5、以太网10/100/1000Mb/s6、无线网络Clients和 AP 2.4GHz 11 Mb/s7、无线网络Clients和AP 5.2GHz 54 Mb/s8、v.35 synchronous 5Mb/s with frame-relay9、asynch PPP/RADIUS (up to 32 ports) Cyclades with E1/T1支持10、IP电话网关11、热点服务用户管理系统（hotspot gateway）更多的其他功能下面介绍一下我已配置好的ROS路由ADSL上网使用的方法。

一、开机联接好内外网线和键盘，可不接显示器，外网线联接Modem，内网线联接交换机，各客户机也联接在交换机上，插上电源，不用按按钮，路由就启动，在掉电后恢复供电，路由也会自动启动的。

先听一声“嘟”，路由正在启动，会看到硬盘灯闪亮，然后听到二声“嘟嘟”，路由就已正常启动。

在IE地址输入192.168.1.1二、下载并运行Winbox开启一台装有WIN2000/XP的电脑，看是否自动获得192.168.1.101~199之类的IP地址，否则，在本地连接的TCP/IP属性填入：IP地址：192.168.1.150子网掩码：255.255.255.0默认网关：192.168.1.1首选DNS服务器地址：192.168.1.1三、修改登陆Winbox的密码在Winbox管理界面点Password，输入Old Password：adminNew Password：******Confirm Password：******记住这个密码，下次登陆Winbox时使用四、输入ADSL用户名和密码在Winbox管理界面点Interfaces，双击pppoe-out1,填入宽带用户名和密码，然后点OK，见图：这样设置后，各客户机电脑就可以正常上网了。

ROS多根adsl叠加负载均衡PCC的做法命令⾏：/ ip firewall mangle1、保证访问局域⽹IP的时候不被PCC了。

add chain=prerouting dst-address=10.1.1.0/24 action=accept in-interface=ether1add chain=prerouting dst-address=10.2.2.0/24 action=accept in-interface=ether12、保证上⽹流量从哪进就从哪出，所以必须⽐如对从wan⼝进来的流量进⾏标识。

为避免上下流量出错connection-mark=no-mark不可少！add chain=prerouting in-interface=wlan1 connection-mark=no-mark action=mark-connection new-connection-mark=1add chain=prerouting in-interface=wlan2 connection-mark=no-mark action=mark-connection new-connection-mark=23、对于从局域⽹进的连接，⽬的地址为⾮局域⽹IP的流量进⾏连接标记，每个1/2。

为避免上下流量出错connection-mark=no-mark不可少！add chain=prerouting in-interface=ether1 connection-mark=no-mark dst-address-type=!local per-connection-classifier=both-addresses:2/0 action=mark-connection new-connection-mark=1add chain=prerouting in-interface=ether1 connection-mark=no-mark dst-address-type=!local per-connection-classifier=both-addresses:2/1 action=mark-connection new-connection-mark=24、对于之前进⾏连接的标识进⾏，分别标识不同的路由标记。

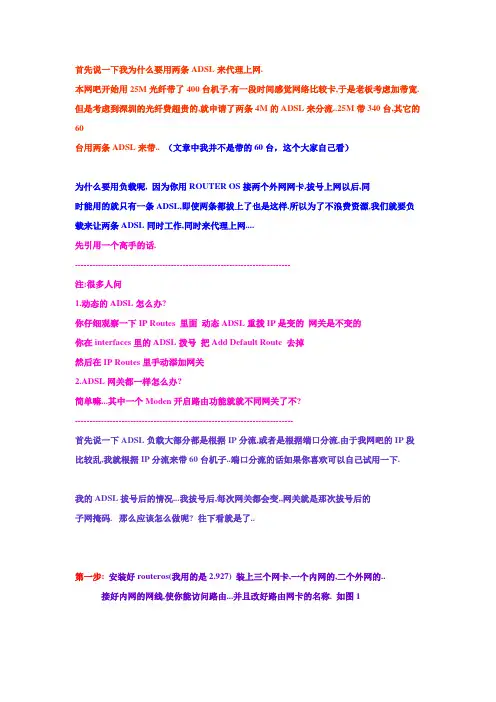

首先说一下我为什么要用两条ADSL来代理上网.本网吧开始用25M光纤带了400台机子,有一段时间感觉网络比较卡,于是老板考虑加带宽. 但是考虑到深圳的光纤费超贵的,就申请了两条4M的ADSL来分流..25M带340台,其它的60台用两条ADSL来带..（文章中我并不是带的60台，这个大家自己看）为什么要用负载呢, 因为你用ROUTER OS接两个外网网卡,拔号上网以后,同时能用的就只有一条ADSL,即使两条都拔上了也是这样.所以为了不浪费资源,我们就要负载来让两条ADSL同时工作,同时来代理上网....先引用一个高手的话.--------------------------------------------------------------------------注:很多人问1.动态的ADSL怎么办?你仔细观察一下IP Routes 里面动态ADSL重拨IP是变的网关是不变的你在interfaces里的ADSL拨号把Add Default Route 去掉然后在IP Routes里手动添加网关2.ADSL网关都一样怎么办?简单嘛...其中一个Moden开启路由功能就就不同网关了不?---------------------------------------------------------------------------首先说一下ADSL负载大部分都是根据IP分流,或者是根据端口分流,由于我网吧的IP段比较乱,我就根据IP分流来带60台机子..端口分流的话如果你喜欢可以自己试用一下.我的ADSL拔号后的情况...我拔号后,每次网关都会变,,网关就是那次拔号后的子网掩码. 那么应该怎么做呢? 往下看就是了..第一步:安装好routeros(我用的是2.927) 装上三个网卡,一个内网的,二个外网的..接好内网的网线,使你能访问路由...并且改好路由网卡的名称. 如图1第二步:外网(WAN1,WAN2)两个网卡添加pppoe client第一个命名为ADSL1 并且加上拔号的用户名和密码, 第二条命名为ADSL2 同时加上拔号的用户名和密码.这里要注意: 把Add Default Route 去掉. 如图2, 3第三步:设置IP伪装这个大家都会吧...如图4,5第四步:设置MARK标记标记你要分流的IP范围如图6,7设置new routeing mark为ADSL1,ADSL2第五步:在IP-routers中添加路由标记,命名为link1,link2这里的MARK要和你上一步中设的一致这里的gateway你可以随便填,因为下面会用脚本来更新这个路由. 如图8,9第六步:添加监控拔号状态的脚本,把拔号后得到的网关更新到上一步的路由表中...总共要加两个脚本. ADSL1,ADSL2 如图10,11 (system--scripts)第七步:添加一个计划任务,每隔10(或者是20)秒运行一下上面的ADSL1,ADSL2脚本.如图12,13 这里更改时间的话,就是interval后面改就行了,注意看图就OK了.(system--scheduler这个和XP中计划任务服务的名称是一样的.)第八步: OK了,希望你能够成功...大家看看我做好以后的效果吧!!真实环境测试的.下面是我的两条ADSL的真实流量图！现在碰到问题了想请教完全按照楼主的做但是第二根ADSL不能拨号连接就是没有反映请你先用ADSL做到单机能够拔号上网了以后再来试router拔号.....如果单机能拔再试一下把拔号选项的第一个勾勾上,也就是手动拔号,然后再把勾去掉,让他自动拔号,我开始的时候也有的时候不能拔上,我试过后就可以了,还是不行就换一下网卡,因为我这里有这种情况,我两个3com的网卡,只有一个能拔上,所以我就换了一个TP的垃圾网卡居然拔上了...。

ROS5.17 ADSL双线PCC及NTH负载均衡图文教程
本文根据ROS3.30 ADSL双线PCC及NTH负载均衡图文教程，以ros5.17版本为实验环境，实践改进后改编。

1、内网IP设置：
2、添加pppoe
去掉 Add Default Route 我们后期手动进行路由设置。

4、标记
先标记New Connection Mark 名称为1st_conn ，然后用Connection 标记New routing Mark名称为：1st_route
5、设置PCC （PCC与NTH只取其一！！！）
6、NTH的设置方法：
7、设置默认路由
8、设置备用路由
10、伪装设置：
9、NTH最终效果图（据说稳定性较差，不建议使用！！！）
10、PCC最终效果图
此页是Per connection Classifier:src address 流量效果，均衡性较差。

以下是Per connection Classifier:both addresses and ports 流量效果，有下载任务时，双线均衡性极好。

建议使用此参数！！！
希望此教程对您有所帮助。

ros软路由ADSL双线+PPPOE服务器设置详细图文教程减小字体增大字体一、先说下这几天泡论坛发现在自己以前及其错误的地方登录winbox 初始化ros以前都是把显示器键盘接到ros上，配置lan网卡地址后再将显示器键盘接到电脑上，把电脑本地连接配ros网段，连接winbox，等测试自动获取ip时又将本地连接设为自动获取。

需要回复ros为初始时，又重复上面的过程泡坛才知道，winbox可以用ros lan网卡的mac地址登录，不必管本地连接的ip的。

初始化时在winbox里使用new terminal就可以初始化了，初始了后用mac登录winbox就可以配置了。

总结：把ros的电脑先设BIOS设为来电自动开机，忽略一切错误开机，就可以再也不接键盘和显示器了。

二、配置ros 双ADSl负载均衡走的弯路因为夹杂了pppoe服务，一直配不通，用脚本生成器生成的也不通，看很多教程，互相影响，自己最后也不知道在配什么了。

总结：先一步一步配，看到哪一步不通。

不如1、先配好lan，看winbox能否登陆winbox2、配置双线adsl，看2条adsl是否拨号成功，双线adsl脚本配置后，在ip里是不应该出现58类ip的，因为之前不理解自动刷新网关，看到脚本里58类ip，自己的机子里没有，以为不正常，重复添加脚本。

（增加pppoe服务后，拨号用户不通，这个后面详解）3、客户机配置手动ip和dns，看能否上网。

3、增加pppoe服务，导入pppoe账号，可以用脚本生成器生成。

三：配置双线adsl+pppoe服务过程1、安装ros，这个这里省略。

2、配置lan ip3、电脑配ip，和ros一个网段，winbox登陆，获取到lan的MAC，把ip换为mac登陆。

方法是ip登陆后点下后面小□（里面有三个...的那个，connect左边那个）在打开的菜单里点mac就可以换了。

4、改网卡名字我把第一个改为wan1，第二个改为wan2，第三个改为lan。
