南北桥供电电路功能板通常是计算机主板上的一个重要组成部分，用于管理和分配电源供应，以确保各个主要组件（如CPU、内存、扩展卡等）能够正常运行。
以下是南北桥供电电路功能板的一些主要功能和讲解：
1. **电源管理**：南北桥供电电路功能板负责管理计算机系统的电源。
它接收来自电源单元的电源输入，并根据需要分配电流和电压给不同的硬件组件。
2. **电压调整**：功能板可以对电压进行调整，以确保各个组件获得所需的电压水平。
不同的硬件组件可能需要不同的电压供应，南北桥供电电路可以根据需要提供这些电压。
3. **电流保护**：南北桥供电电路通常包括电流保护功能，以确保不会向任何硬件组件提供超过其额定电流容量的电流。
这有助于防止硬件损坏或过载。
4. **故障检测**：功能板还能够监测电源系统的状态，以检测任何故障或异常情况。
如果检测到问题，它可以采取措施来保护硬件组件或向用户发出警告。
5. **节能功能**：一些南北桥供电电路功能板还具有节能功能，可以在计算机不需要高性能时降低电压和电流，以减少能源消耗。
6. **冷却支持**：功能板通常也与计算机的冷却系统协同工作，以确保硬件组件保持适当的温度。
这包括控制风扇速度和监测温度传感器。
7. **连接接口**：南北桥供电电路功能板通常与主板上的连接接口相连，以便与CPU、内存、扩展卡等硬件组件进行通信和电力连接。
总之，南北桥供电电路功能板在计算机系统中起到了关键的作用，它确保了电源的正常分配和管理，以满足不同硬件组件的电源需求，并保护系统免受电流过载和其他潜在的电源问题的影响。
这有助于确保计算机的稳定性和可靠性。

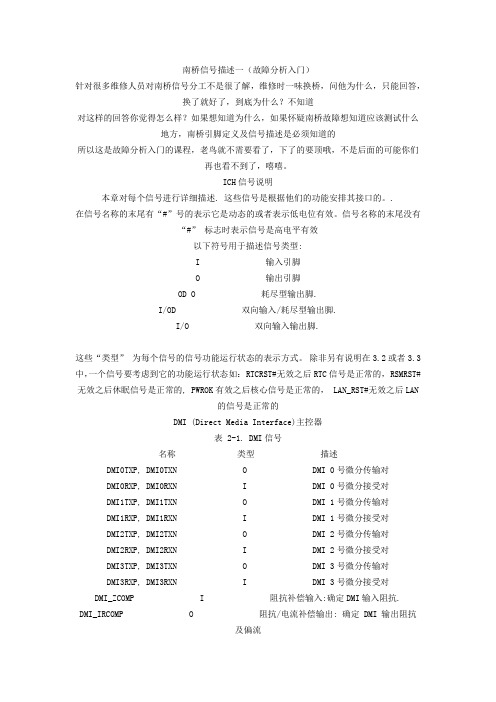

南桥信号描述一（故障分析入门）针对很多维修人员对南桥信号分工不是很了解，维修时一味换桥，问他为什么，只能回答，换了就好了，到底为什么？不知道对这样的回答你觉得怎么样？如果想知道为什么，如果怀疑南桥故障想知道应该测试什么地方，南桥引脚定义及信号描述是必须知道的所以这是故障分析入门的课程，老鸟就不需要看了，下了的要顶哦，不是后面的可能你们再也看不到了，嘻嘻。
ICH信号说明本章对每个信号进行详细描述. 这些信号是根据他们的功能安排其接口的。
.在信号名称的末尾有“#”号的表示它是动态的或者表示低电位有效。
信号名称的末尾没有“#” 标志时表示信号是高电平有效以下符号用于描述信号类型:I 输入引脚O 输出引脚OD O 耗尽型输出脚.I/OD 双向输入/耗尽型输出脚.I/O 双向输入输出脚.这些“类型” 为每个信号的信号功能运行状态的表示方式。
除非另有说明在3.2或者3.3中，一个信号要考虑到它的功能运行状态如： RTCRST#无效之后RTC信号是正常的， RSMRST# 无效之后休眠信号是正常的, PWROK有效之后核心信号是正常的， LAN_RST#无效之后LAN的信号是正常的DMI (Direct Media Interface)主控器表 2-1. DMI信号名称类型描述DMI0TXP, DMI0TXN O DMI 0号微分传输对DMI0RXP, DMI0RXN I DMI 0号微分接受对DMI1TXP, DMI1TXN O DMI 1号微分传输对DMI1RXP, DMI1RXN I DMI 1号微分接受对DMI2TXP, DMI2TXN O DMI 2号微分传输对DMI2RXP, DMI2RXN I DMI 2号微分接受对DMI3TXP, DMI3TXN O DMI 3号微分传输对DMI3RXP, DMI3RXN I DMI 3号微分接受对DMI_ZCOMP I 阻抗补偿输入:确定DMI输入阻抗.DMI_IRCOMP O 阻抗/电流补偿输出: 确定 DMI 输出阻抗及偏流2.2 PCI Express*表 2-2. PCI Express* 信号名称类型描述PETp1, PETn1 O PCI Express 1号微分传输对PERp1, PERn1 I PCI Express 1号微分接受对PETp2, PETn2 O PCI Express 2号微分传输对PERp2, PERn2 I PCI Express 2号微分接受对PETp3, PETn3 O PCI Express 3号微分传输对PERp3, PERn3 I PCI Express 3号微分接受对PETp4, PETn4 O PCI Express 4号微分传输对PERp4, PERn4 I PCI Express 4号微分接受对PETp5, PETn5 O PCI Express 5号微分传输对PERp5, PERn5 I PCI Express 5号微分接受对PETp6/GLAN_TXp, PETn6/GLAN_TXn O PCI Express 6号微分传输对这个微分对的功能就是网络接口传输对，当集成千兆网卡控制器时就开启它PERp6/GLAN_RXp, PERn6/GLAN_RXn I PCI Express 6号微分接受对这个微分对的功能就是网络接口接受对，当集成千兆网卡控制器时就开启它2.3 LAN 连接接口表 2-3. LAN 连接接口信号名称类型描述GLAN_CLK I 千兆网卡输入时钟:时钟驱动按照LAN接口设备平台提供.这个频率将取决于LAN速度。
南桥信号描述一（故障分析入门）ICH信号说明本章对每个信号进行详细描述. 这些信号是根据他们的功能安排其接口的。
. 在信号名称的末尾有“#”号的表示它是动态的或者表示低电位有效。
信号名称的末尾没有“#” 标志时表示信号是高电平有效以下符号用于描述信号类型:I 输入引脚O 输出引脚OD O 耗尽型输出脚.I/OD 双向输入/耗尽型输出脚.I/O 双向输入输出脚.这些“类型” 为每个信号的信号功能运行状态的表示方式。
除非另有说明在3.2或者3.3中，一个信号要考虑到它的功能运行状态如：RTCRST#无效之后RTC 信号是正常的，RSMRST# 无效之后休眠信号是正常的, PWROK有效之后核心信号是正常的，LAN_RST#无效之后LAN的信号是正常的DMI (Direct Media Interface)主控器表2-1. DMI信号名称类型描述DMI0TXP, DMI0TXN O DMI 0号微分传输对DMI0RXP, DMI0RXN I DMI 0号微分接受对DMI1TXP, DMI1TXN O DMI 1号微分传输对DMI1RXP, DMI1RXN I DMI 1号微分接受对DMI2TXP, DMI2TXN O DMI 2号微分传输对DMI2RXP, DMI2RXN I DMI 2号微分接受对DMI3TXP, DMI3TXN O DMI 3号微分传输对DMI3RXP, DMI3RXN I DMI 3号微分接受对DMI_ZCOMP I 阻抗补偿输入:确定DMI输入阻抗.DMI_IRCOMP O 阻抗/电流补偿输出: 确定DMI 输出阻抗及偏流2.2 PCI Express*表2-2. PCI Express* 信号名称类型描述PETp1, PETn1 O PCI Express 1号微分传输对PERp1, PERn1 I PCI Express 1号微分接受对PETp2, PETn2 O PCI Express 2号微分传输对PERp2, PERn2 I PCI Express 2号微分接受对PETp3, PETn3 O PCI Express 3号微分传输对PERp3, PERn3 I PCI Express 3号微分接受对PETp4, PETn4 O PCI Express 4号微分传输对PERp4, PERn4 I PCI Express 4号微分接受对PETp5, PETn5 O PCI Express 5号微分传输对PERp5, PERn5 I PCI Express 5号微分接受对PETp6/GLAN_TXp, PETn6/GLAN_TXn O PCI Express 6号微分传输对这个微分对的功能就是网络接口传输对，当集成千兆网卡控制器时就开启它PERp6/GLAN_RXp, PERn6/GLAN_RXn I PCI Express 6号微分接受对这个微分对的功能就是网络接口接受对，当集成千兆网卡控制器时就开启它2.3 LAN 连接接口表2-3. LAN 连接接口信号名称类型描述GLAN_CLK I 千兆网卡输入时钟:时钟驱动按照LAN接口设备平台提供.这个频率将取决于LAN速度。
英特尔南桥各信号中文含义PWRBTN# I 电源按钮:电源按钮将引起SMI#或者SCI来指出系统的一个睡眠状态。
假如系统已经是睡眠状态，那么这个信号将触发一个唤醒事件。
假如PWRBTN#有效时间超过4s，不管系统在S0、S1、S3、S4状态，这时都会无条件转换到S5状态。
这个信号的内部有一个上拉电阻及输入端有一个内设的16ms防反跳的设计。
RI# I 铃声提示: 这个信号是一个来自Modem的输入信号。
它答应一个唤醒事件，在电源故障的时候进行保护SYS_RESET# I 系统复位:防反跳之后这个信号强制一个内部的复位。
假如SMBus空闲，南桥将马上复位，另外，在系统强迫一个复位之前，SYS_RESET#将等待25ms±2ms直到SMBus空闲RSMRST# I 恢复常态的复位信号:这个信号用于重置供电恢复逻辑, 所有电源都有效至少10ms这个信号才会起作用,当解除有效后,这个信号是挂起的汇流排稳定的一个标志LAN_RST# I LAN 复位:当这个信号有效的时候，在LAN内部控制器进行复位，在LAN的ccLAN3_3 和 VccLAN1_05及VccCL3_3电源正常状态下该信号才会有效。
当解除有效后,这个信号是LAN汇流排稳定的一个标志注释: 1. 在RSMRST# 解除有效之前LAN_RST# 必须是有效的。
2. 在PWROK有效之后，LAN_RST# 必须有效。
3. 在VccLAN3_3 和 VccLAN1_05及VccCL3_3电源都正常的情况下LAN_RST#必须有效1ms。
4. 假如集成网卡不用LAN_RST#可以把它连接到Vss。
WAKE# I PCI Express* 唤醒事件 :边带唤醒信号在PCI Express插槽上有部件并发出唤醒请求信号 MCH_SYNC# I 北桥同步信号:这个输入信号与PWROK在内部是相与的，该信号连接到北桥的ICH_SYNC# 输出端。
笔记本电脑电路原理图DDDDGGGSSGDDSSGGGDDGSSDDSSGGGSDGND笔记本结构图电源部分南桥复位电路时钟部分南桥芯片RESBTPG高压电路LEDVGA接口显存内屏显卡芯片RGBRGB外插内存板载内存CSAD高压电路LCDIDE光驱USB安全芯片BIOSPCI芯片MINIPCI插槽PCI插槽网卡芯片I/O芯片串口并口MIC声卡芯片功放风扇驱动温度检测键盘鼠标，热压板SD卡，摄像头，红外线FSB前端总线PCI总线ISA总线电源及其上电时序南桥芯片V5开机芯片H8电源管理芯片PMH4CPU北桥南桥BIOS南桥芯片超级管理电路电源好信号电路复位电路时钟芯片V2CPU核心供电电路ADP3205ADP3415基供电路辅助电路TB6501电源适配器电池隔离保护电路Q34，33，36，79电池放电电路Q8，10，13，TBQ501电池放电电路ADP3806，Q4，35，L4基本供电电路分组供电电路MAX1845分组供电电路MAX1845分组供电电路MAX1845cpu北桥南北桥显卡内存北桥芯片高压电路LCDLEDCS16V12V12.6VVINT16VMAT12VVCC3SW3.3V5V3.3V1 9991141131112233.3V115PWS1S3S43.3V35V1.25V2.5V1.5V1.8V1.05V1.2V0.9~1.8VPCIRSTPG3.3V5V2.5V1.25V1.8V1.5V1.2V1.05V1.45VRESETFSBFSBPCICLKVCCC72F2F5D10D19F9Q8Q10Q13F124016v4621V4116V112.7V102.8V59VCC3SW363738C552C606C336R583C612D57D66D6417V19V24VR639R638R634R2911187916111469PISB3258电池管理芯片S2169H8开机芯片87DISCHARGEQ78Q79Q34Q3615.8VVINT16Q4Q35Q41123461091417182021222324Q32REFU42ADP3806充电管理芯片TB62501U61电源控制芯片USB8PMH4电源管理芯片S2169开机芯片隔离保护电路1~3Q3324V22.5V5734 16V16V4224V1.3V5~8R210R211R2151~35~82.8V16V400欧姆16V16V16V7V7~81.3VL512.6V5~68V342.5V2.5V12563412.6V3.3V6268731588098正极CLK：时钟BAT:电池参数M-TBMP：温度颊侧ANAGND12电池放电检测：低电平H8（开机芯片）—83TB62501（电源控制芯片）—2PMH4（电源管理芯片）—73脉冲方波2625R255R3251.4V1.3VR413R81711.4V0.6V基本供电电路VINT16VCC3MDC-INF2F5D10R4135734R538111045482559VCC3SWC61175980982526314371TB62501电源控制芯片PMH4电源管理芯片R987R492R495L4D217Q18Q1835，64C22917.82R115D44D15R523R392C483Q17Q16L3D32VDD15C314Vcc5MR525R526R527C520C511D28 2328810122426272522211816176191413915MAX1631基本供电电路管理芯片15V16V5V5.5V参考2.5V3.3V3.3V0.2V3.5V3.5V16V低电平后续供电电源开关供电（高）3.3V1.4VQ16，Q17，Q18：电压调整管MAX1631：基本供电芯片L3,L4：储能电感D32，C314：组成VDD15整流D28，D27：肖特基保护二极管R903，R866：启动电阻PMH4:电源管理芯片在这个电路中启动信号产生VCC5MONC438，C229：肖能升压电容R225，C3 25，PMH4,25,26pin内部震荡 RC偏置 TB62501：电源管理芯片，在这个电路中产生SHDN启动信号C520，C214：高频滤波电容 R525，R987：保险电阻SC1403TPS51020。

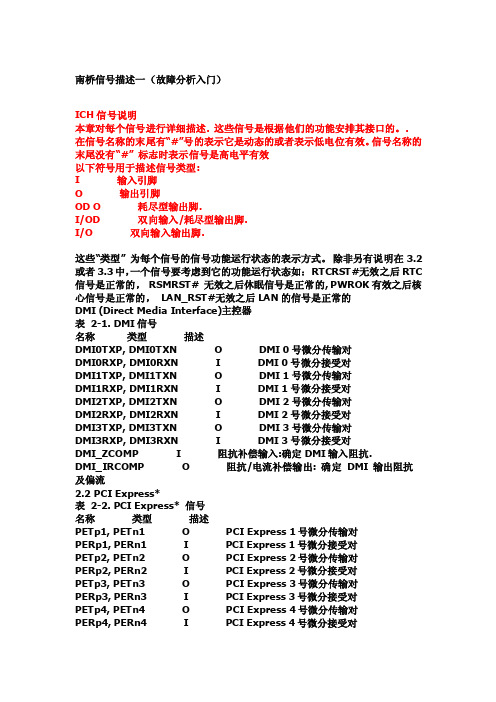

南桥信号详解南桥信号描述一（故障分析入门）ICH信号说明本章对每个信号进行详细描述. 这些信号是根据他们的功能安排其接口的。
. 在信号名称的末尾有“#”号的表示它是动态的或者表示低电位有效。
信号名称的末尾没有“#” 标志时表示信号是高电平有效以下符号用于描述信号类型:I 输入引脚O 输出引脚OD O 耗尽型输出脚.I/OD 双向输入/耗尽型输出脚.I/O 双向输入输出脚.这些“类型” 为每个信号的信号功能运行状态的表示方式。
除非另有说明在3.2或者3.3中，一个信号要考虑到它的功能运行状态如：RTCRST#无效之后RTC 信号是正常的，RSMRST# 无效之后休眠信号是正常的, PWROK有效之后核心信号是正常的，LAN_RST#无效之后LAN的信号是正常的DMI (Direct Media Interface)主控器表2-1. DMI信号名称类型描述DMI0TXP, DMI0TXN O DMI 0号微分传输对DMI0RXP, DMI0RXN I DMI 0号微分接受对DMI1TXP, DMI1TXN O DMI 1号微分传输对DMI1RXP, DMI1RXN I DMI 1号微分接受对DMI2TXP, DMI2TXN O DMI 2号微分传输对DMI2RXP, DMI2RXN I DMI 2号微分接受对DMI3TXP, DMI3TXN O DMI 3号微分传输对DMI3RXP, DMI3RXN I DMI 3号微分接受对DMI_ZCOMP I 阻抗补偿输入:确定DMI输入阻抗.DMI_IRCOMP O 阻抗/电流补偿输出: 确定DMI 输出阻抗及偏流2.2 PCI Express*表2-2. PCI Express* 信号名称类型描述PETp1, PETn1 O PCI Express 1号微分传输对PERp1, PERn1 I PCI Express 1号微分接受对PETp2, PETn2 O PCI Express 2号微分传输对PERp2, PERn2 I PCI Express 2号微分接受对PETp3, PETn3 O PCI Express 3号微分传输对PERp3, PERn3 I PCI Express 3号微分接受对PETp4, PETn4 O PCI Express 4号微分传输对PERp4, PERn4 I PCI Express 4号微分接受对PETp5, PETn5 O PCI Express 5号微分传输对PERp5, PERn5 I PCI Express 5号微分接受对PETp6/GLAN_TXp, PETn6/GLAN_TXn O PCI Express 6号微分传输对这个微分对的功能就是网络接口传输对，当集成千兆网卡控制器时就开启它PERp6/GLAN_RXp, PERn6/GLAN_RXn I PCI Express 6号微分接受对这个微分对的功能就是网络接口接受对，当集成千兆网卡控制器时就开启它2.3 LAN 连接接口表2-3. LAN 连接接口信号名称类型描述GLAN_CLK I 千兆网卡输入时钟:时钟驱动按照LAN接口设备平台提供.这个频率将取决于LAN速度。

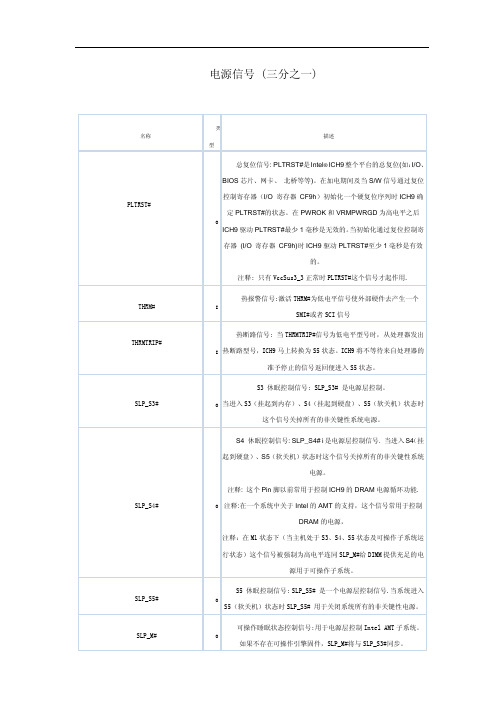

PLTRST# O 总复位信号：
PLTRST#是Intel® ICH9整个平台的总复位(如：I/O、BIOS芯片、网卡、北桥等等)。
在加电期间及当S/W信号通过复位控制寄存器（I/O 寄存器CF9h）初始化一个硬复位序列时ICH9确定PLTRST#的状态。
在PWROK和VRMPWRGD为高电平之后ICH9驱动PL TRST#最少1毫秒是无效的。
当初始化通过复位控制寄存器(I/O 寄存器CF9h)时ICH9驱动PLTRST#至少1毫秒是有效的。
注释：
只有VccSus3_3正常时PLTRST#这个信号才起作用.
THRM# I 热报警信号：
激活THRM#为低电平信号使外部硬件去产生一个SMI#或者SCI信号
THRMTRIP# I 热断路信号：
当THRMTRIP#信号为低电平型号时，从处理器发出热断路型号，ICH9马上转换为S5状态。
ICH9将不等待来自处理器的准予停止的信号返回便进入S5状态。
SLP_S3# O S3 休眠控制信号：
SLP_S3# 是电源层控制。
当进入S3（挂起到内存）、S4（挂起到硬盘）、S5（软关机）状态时这个信号关掉所有的非关键性系统电源。
SLP_S4# O S4 休眠控制信号：
SLP_S4# i是电源层控制信号. 当进入S4（挂起到硬盘）、S5（软关机）状态时这个信号关掉所有的非关键性系统电源。
注释：这个Pin脚以前常用于控制ICH9的DRAM电源循环功能.
注释：在一个系统中关于Intel的AMT的支持，这个信号常用于控制DRAM的电源，
注释：在M1状态下（当主机处于S3、S4、S5状态及可操作子系统运行状态）这个信号被强制为高电平连同SLP_M#给DIMM提供充足的电源用于可操作子系统。
SLP_S5# O S5 休眠控制信号：
SLP_S5# 是一个电源层控制信号.当系统进入S5（软关机）状态时SLP_S5# 用于关闭系统所有的非关键性电源。
SLP_M# O 可操作睡眠状态控制信号：
用于电源层控制Intel AMT子系统。
如果不存在可操作引擎固件，SLP_M#将与SLP_S3#同步。
S4_STATE# / GPIO26 O S4 状态指针信号：
当机器在S4或者S5状态下该信号为低电平有效。
当机器在S3状态时可操作性引擎强制SLP_S4#连同SLP_S4#处于高电平，这个信号能用于其它设备了解本机的当前状态PWROK I 电源正常信号：
所有电源分配总线稳定99ms以及PCICLK稳定1ms时，PWROK给南桥一个有效标志。
PWROK可以异步驱动。
PWROK低电平的，南桥就会认为PL TRST#有效。
注释：
1. 在正常的三个RTC时钟周期里南桥使电源完全复位并生成完整的PL TRST#信号输出，PWROK必须是最小值处于无效状态。
2. PWROK必须无假信号，即使RSMRST#是低电平。
CLPWROKI 控制LINK电源正常信号：
当CLPWROK有效时，表示从电源到控制LINK子系统（北桥、南桥等）是稳定的以及通知南桥使CL_RST#无效直到北桥收到这个信号
注释：
1. RSMRST#无效之前CLPWROK不许有效。
2、在PWROK有效之后CLPWROK不许有效。
PWRBTN# I 电源按钮：
电源按钮将引起SMI#或者SCI来指出系统的一个睡眠状态。
如果系统已经是睡眠状态，那么这个信号将触发一个唤醒事件。
如果PWRBTN#有效时间超过4s，不管系统在S0、S1、S3、S4状态，这时都会无条件转换到S5状态。
这个信号的内部有一个上拉电阻及输入端有一个内设的16ms防反跳的设计。
RI# I 铃声提示：
这个信号是一个来自Modem的输入信号。
它允许一个唤醒事件，在电源故障的时候进行保护
SYS_RESET# I 系统复位：
防反跳之后这个信号强制一个内部的复位。
如果SMBus空闲，南桥将马上复位，另外，在系统强迫一个复位之前，SYS_RESET#将等待25ms±2ms直到SMBus空闲
RSMRST# I 恢复常态的复位信号：
这个信号用于重置供电恢复逻辑, 所有电源都有效至少10ms这个信号才会起作用,当解除有效后,这个信号是挂起的汇流排稳定的一个标志
LAN_RST# I LAN 复位：
当这个信号有效的时候，在LAN内部控制器进行复位，在LAN的ccLAN3_3 和VccLAN1_05及VccCL3_3电源正常状态下该信号才会有效。
当解除有效后,这个信号是LAN 汇流排稳定的一个标志
注释：
1. 在RSMRST# 解除有效之前LAN_RST# 必须是有效的。
2. 在PWROK有效之后，LAN_RST# 必须有效。
3. 在VccLAN3_3 和VccLAN1_05及VccCL3_3电源都正常的情况下LAN_RST#必须有效1ms。
4. 如果集成网卡不用LAN_RST#可以把它连接到Vss。
WAKE# I PCI Express* 唤醒事件：边带唤醒信号在PCI Express插槽上有部件并发出唤醒请求信号
MCH_SYNC# I 北桥同步信号：
这个输入信号与PWROK在内部是相与的，该信号连接到北桥的ICH_SYNC# 输出端。
SUS_STAT# / LPCPD# O 挂起状态信号：
该信号有效表明系统马上要进入低功率状态。
它能监控这些设备以及内存从正常模式进入挂起模式，也能用于隔离其它外围设备的输出并关闭它们的电源，该信号在LPC I/F上调用LPCPD#来实现的。
SUSCLK O 挂起时钟信号：
这个时钟是RTC时钟发生器通过其它芯片产生的时钟来输出的。
VRMPWRGD I CPU电源正常信号：
这个信号直接连接到CPU电源管理芯片，该信号正常表示VRM是稳定的。
这个输入信号与PWROK在内部是相与的. 这个信号在挂起的时候是正常
CK_PWRGD O 时钟脉冲发生器电源正常信号：
当主电源有效时这个信号去时钟发生器，当SLP_S3#和VRMPWRGD两个信号都为高电平时这个信号也是高电平有效
PMSYNC# (仅用于笔记本电脑) / GPIO0 O 电源管理同步信号：
当该信号有效，在退出C5或者C6时该信号由北桥使CPUSLP#这个脚无效。
这个信号也可以用于GPIO。
CLKRUN# (仅用于笔记本电脑)/ GPIO32 (仅用于桌面电脑) I/O PCI时钟运行信号：
这个信号用于支持PCI CLKRUN协议。
当连接到外部设备时需要申请重启时钟或者预防时钟停止
STP_PCI# / GPIO15 (仅用于桌面电脑) O 关闭PCI时钟信号：
当STP_PCI#信号是低电平时外部时钟脉冲发生器就会关闭PCI时钟信号。
它以前用在笔记本电脑上去支持PCI CLKRUN# 协议。
在Sx（S0、S1、S3、S4、S5）状态下，当系统将Intel AMT或者ASF开启时，为了支持Moff/Sx 到M1/Sx的转换，这个引脚用来通知时钟控制器选择主时钟频率。
在桌面平台上这个信号能转换成为GPIO信号，这时它就不支持Intel AMT或者ASF。
STP_CPU# / GPIO25 (仅用于桌面电脑) O 阻断CPU时钟信号：
这个信号有效时会命令外部时钟发生器关掉CPU时钟，在笔记本电脑上用于支持C3状态。
在Sx（S0、S1、S3、S4、S5）状态下，当系统将Intel AMT或者ASF开启时，为了支持Moff/Sx 到M1/Sx的转换，这个引脚用来通知时钟控制器选择主时钟频率。
在桌面平台上这个信号能转换成为GPIO信号，这时它就不支持Intel AMT或者ASF。
BATLOW# (仅用于笔记本电脑) / TP0 (仅用于桌面电脑) I 电池低信号：
这个输入信号来自于笔记本电脑的电池组，当电池电量不足以维持系统发出一个信号。
该信号有效时它会阻止系统从S3、S4、S5唤醒，也能引起一个SMI# 信号有效。
DPRSLPVR (仅用于笔记本电脑) / GPIO16 O 更深层睡眠-稳压信号：
这个信号用于VRM在C4状态下将电压降到更低。
当这个信号为高电平，稳压器输出更低的深睡眠电压。
该信号为低电平时（默认值为低电平），稳压器输出正常的电压。
（稳压器指VRM）
DPRSTP# (仅用于笔记本电脑) / TP1 (仅用于桌面电脑) O 深度停机信号：
这是DPRSLPVR信号的一个复制，低电平有效。
