Q/XXXXXXXX股份有限公司企业标准Q/XXXX.Z08.77-2007气动薄膜调节阀维护规程和检修规程（试行）2007-XX-XX 发布 2007-XX-XX实施xxXX股份有限公司发布Q/XXXX.Z08.77-2007前言本办法由技术部归口管理，并负责解释。
本标准起草单位：xxXX主要起草人：XXXX本标准于2007年X月首次发布。
- 2-Q/XXXX.Z08.77-2007气动薄膜调节阀维护规程1 总则1.1本规程适用于气动薄膜调节阀的维护。
1.2设备结构简述调节阀是由执行机构和调节机构两部分组成，即调节阀=执行机构+调节机构（阀）。
气动薄膜调节阀是由气动薄膜执行机构和调节机构组成，是一种应用最广泛的执行机构，它通常接受0.02～0.1Mpa或0.04～0.2Mpa的气动信号。
气动薄膜执行机构分正作用和反作用两种形式。
国产型号ZMA型（正作用）与ZMB（反作用），其含义为：Z—执行器大类；M—气动薄膜式；A—正作用，B—反作用。
当信号压力增加时，推杆向下动作的叫正作用执行机构；反之，信号压力增加时，推杆向上动作的叫反作用执行机构。
在结构上，正、反作用执行机构基本相同，均由膜盖、波纹膜片、推杆部件、弹簧、支架等组成。
在正作用的结构上加上垫块、更换个别零件，即可为反作用。
调节机构又简称阀。
阀的种类很多，根据阀的结构、用途来分，我公司用到的气动薄膜调节阀主要有直通单座阀、直通双座阀、套筒阀、角型高压阀、蝶阀、偏心旋转阀等。
直通单座阀的结构主要由阀杆、压板、填料、上阀盖、阀体、阀芯、阀座、衬套组成。
直通双座调节阀结构组成与单座内容一样，只是在阀体内有两个阀芯和两个阀座。
套筒阀主要由套筒和阀芯。
角型高压阀由压板、填料、上阀体、阀芯、阀座和下阀体组成。
蝶阀由阀体、挡板、轴封和挡板轴组成。
偏心旋转阀由曲柄、推杆、执行机构、转轴、阀座、阀芯和柔臂组成。
2 气动薄膜调节阀完好标准2.1零部件完整齐全，符合技术要求。
气动调节阀维护检修规程1总则1.1主题内容及适用范围本规程规定了气动调节阀的维护、检修、投运及安全注意事项的实施要示和实施程序。
1.2基本工作原理调节阀是按照控制信号的方向和大小，通过改变阀芯行程（即阀芯、阀座所造成的流通面积的大小）来改变阀的阻力系数，达到调节被控介质流量的目的。
1.3种类调节阀按其结构形式可分为直通双座阀、直通单阀、三通阀、小流量阀、套筒型单座阀、套筒型双座阀、低温调节阀、角阀、隔膜阀、偏心旋转阀（挠曲阀）、蝶阀、球阀等十余种。
1.4构成及其功能调节阀主要由气动执行机构、手轮、上阀盖、阀体、阀座、阀笼、阀芯、阀杆和压板等零部件组成。
a.气动执行机构：气动执行机构分气动薄膜执行机构和气动活塞执行机构两种。
气动执行机构是调节阀的推动装置，根据控制信号的大小，产生相应推力，推动阀门动作。
b.上阀盖：对于不同的工作温度和密封要求，上阀盖分普通型（-20-+250）、散（吸）热型（-60-+450）、长颈型（-60-+250）、波纹管密封型（强毒、易挥发、渗透或贵重介质）。
c.阀座：阀座与阀芯间的面积构成了流通截面。
d.阀笼：起导向作用，不会引起阀芯振动。
并且可以通过改变阀笼窗口的形状和大小来改变流量特性和流通能力。
e.阀芯：它不但与阀座构成流通截面，而且可以通过改变阀芯形状和大小来改变流量特性和流通能力。
f.填料：起密封和导向功能。
1.5主要技术性能调节阀的主要性能有始点偏差、终点偏差、全行程偏差、非线性偏差、正反行程变差、灵敏限、薄膜气室（或气缸）的气密性、调节阀密封性、阀座关闭时的允许泄漏量、流量系数及流量特性等项目，下面列表着重介绍几项主要技术性能。
（见表一：气动薄膜调节阀主要技术性能表）。
1.6对维护检修人员的基本要求。
维护人员应具备中下条件： a.熟悉本规程及相应的产品说明书等有关技术资料； b.了解工艺流程及调节阀在其中的作用； c.掌握数学基础、机械基础、钳工基础、钳工工艺、化工检修安全知识、仪表常识、调节阀维修等方面的基础理论知识； d.掌握调节阀的维护、检修、投运及常见故障处理的基本技能； e.掌握常用机械加工设备和有关的标准仪器、工卡量具的使用方法。
气动薄膜调节阀维修保养规程一、前言气动薄膜调节阀作为流体控制系统中重要的元件，长时间运行后会因使用环境、介质等原因导致其性能下降或出现故障。
定期进行维护保养可以延长气动薄膜调节阀的使用寿命、提高性能并确保系统稳定运行。
二、维护保养内容1. 清洗气动薄膜调节阀长时间使用后，内部易产生积垢、污垢、沉淀物等，必须定期清洗。
清洗时，应先移除阀门传动机构，拆卸阀体，并将内部零部件拆卸下来，用清水或洗涤剂清洗表面及内部，以确保清洁彻底。
注意不要损坏薄膜。
2. 润滑气动薄膜调节阀需要定期润滑，以保证阀门传动机构灵活可靠运行。
使用温度范围在-40℃至+150℃，粘度为20至120mm²/s的油脂进行润滑。
润滑点包括塞螺纹和活塞杆。
3. 更换零件气动薄膜调节阀使用一段时间后，有些零部件可能会出现磨损、老化、裂纹等问题，需要及时更换。
更换时，应选择相应的原厂零部件，并按照说明书进行更换。
4. 调试气动薄膜调节阀在长时间运行后，可能会出现阀门漏气、气动装置动作不灵敏等问题，需要进行调试。
调试时，首先需要确定故障原因，然后进行相应的调整。
注意避免因调试不当造成更大的损坏。
三、维护保养注意事项1. 使用说明书维护保养前，必须详细阅读气动薄膜调节阀的使用说明书，了解其工作原理、结构图、主要零部件、润滑油脂种类和使用方法等。
2. 安全第一维护保养时，必须注意安全，佩戴防护手套，避免手部受伤。
维护保养过程中，如发现异常或不确定问题，应及时停止操作，并寻求专业人员支持。
3. 维护周期维护周期是根据气动薄膜调节阀的工作环境、介质以及使用频率等因素而定。
对于频繁使用的气动薄膜调节阀，应在使用后三个月左右进行一次维护保养。
4. 维修专业如果气动薄膜调节阀出现严重故障，可以寻求专业维修机构的支持。
维修师傅必须具备丰富的机修经验和专业知识，做好记录，在更换部件时要选择原配件。
四、总结气动薄膜调节阀在流体控制系统中发挥着重要的作用，它的稳定运行直接关系到系统的工作效率、生产质量以及设备安全。
气动薄膜调节阀维护检修规程1气动薄膜调节阀参数1.1 技术标准1.1.1外观零部件齐全，装配正确，紧固件不得有松动，损伤等现象，整体整洁。
1.1.2 气源压力最大值为500 KPa，额定值为250 KPa。
1.1.3输入信号范围1.1.3.1标准压力信号范围为20~100 KPa或40~200 KPa；1.1.3.2带有电/气阀门定位器时，标准信号范围为4~20mA DC;1.1.3.3两位式控制时，可在气源压力额定值内任意选取。
1.1.3.4执行机构室的密封性将设计规定的额定压力的气源通入封闭气室中，切断气源，5分钟内薄膜气室中的压力下降不得超过2.5 KPa1.1.3.5耐压强度调节阀应以1.5倍公称压力进行不少于3min的耐压试验，不应有肉眼可见的渗漏；1.1.3.6 填料函及其他连接处的密封性应保证在1.1倍公称压力下无渗漏；1.1.3.7泄露量调节阀在规定试验条件下的泄漏量应符合国家标准GB/T4213-92《气动调节阀》规定的要求。
2检查与校验2.1 外观检查按本节第1.1条要求，用肉眼观察的方法进行检查2.2 执行机构气室的密封性试验按本节1.4要求将额定压力（一般为140 KPa或250 KPa）的气源输入薄膜气室中，切断气源。
2.3 耐压强度试验按本节1.5要求，用1.5倍公称压力的室温水，在调节阀的入口方向输入阀体内，另一端封闭，使所有在运行中受压的阀腔同时承受5min的实验压力，试验期间调节阀应处于全开位置。
、2.4 填料函及其它连接处的密封性实验。
按本节1.6条要求，用1.1倍公称压力的室温水，按规定的入口方向输入调节阀的阀体，另一端密封，同时使阀杆作1~3次往复动作，持续时间应少于5min观察调节阀的填料函及上、下阀盖与阀体的连接处。
2.5 泄漏量试验按本节1.7条要求，在薄膜气室中按不同作用方式输入一定的操作气压，使调节阀关闭。
将室温水以恒定压力按规定的入口方向输入调节阀，另一端放空，用秒表和量杯测量其1min的泄露量。
气动薄膜调节阀设备维护检修规程1 概述调节阀是自控系统中的最终调节仪表，它装在工艺管道上，调节被测介质的量，按要求实现着工艺过程的目标。
此类阀由执行机构和阀组成，有单座阀、双座阀、角阀、套筒线、三通线等。
但执行机构是气动薄膜式，因阀直接与高温、高压、深冷、强腐蚀高黏度易结焦易结晶、有毒等工艺流体介质接触，所以易被腐蚀、冲蚀、气蚀、老化损坏较快。
它是生产过程中维护量最大最难的仪表。
因此，在自控系统设计时正确选用，充分重视安装、维护和检修是非常有必要的。
本厂使用该类阀的量最大，种类也最广。
其大致结构见下图所示2主要技术指标因我公司这类阀选用厂家多，只能泛泛例举，技术指标以各自说明书为据。
2．1气源压力：有140KPa、240KPa、350KPa等，配电/气定位器的标准输入信号：4-20mADC，配气/气定位器标准输入信号：20-100KPa。
若调节阀用于在位式控制状态，可任选气源压力的额定值。
膜头内压力下降5分钟内不得〉2.5Kpa。
2.2基本误差见下表所列数值（以调节阀的额定行程的百分数表示）。
其始终点偏差是指——当输入到膜头的信号为下限值时，调节阀的始终点偏差不超过的允许值。
2.3死区是以调节阀输入信号量程的百分数表示，其不应超过2%，（该项在维护中仅座作抽查）。
耐压强度是以1.5倍公称压力进行阀的耐压强度实验时，不得有渗漏。
填料及其它连接处的密封性应保证在公称压力下无渗漏。
下图表示气开/器官气关阀的四种配置状态。
2.4泄露量：通常在规定实验条件下，阀的漏量应符合以下要求。
双座类阀允许泄露5×10-3×阀额定容量，单座类阀允许泄露10-4×阀的额定容量。
3检查与调校3.1检查3.1.1检查阀的零部件是否齐全，装配关系是否正确，紧固件有无松动现象，其铭牌标志应清晰、准确，手轮机构可动部件应灵活可靠。
整机应无锈蚀，防腐漆层应平整，无剥落损伤。
3.1.2所配定位器及附件完好，供气、压力管路或信号电源配置符合规定要求，阀位指针，标尺完好清楚，保温或保冷设施完好无损。
1 目的为了加强调节阀的维护保养和检修质量，使调节阀能长寿命、稳定实现调节作用，特制定本规程。
2 适用围适用于公司中用于生产过程自动控制的由气动薄膜执行机构和阀体组成的气动调节阀，包括一般的单座阀、双座阀、套筒阀等的维护、保养、检修。
3 调节阀的概念调节阀是自控系统中的终端现场调节仪表。
它安装在工艺管道上，调节被调介质的流量、压力，按设定要求控制工艺参数。
调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结晶结焦、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。
因此，必须充分重视调节阀的运行维护和检修工作。
4 运行维护4.1 调节阀运行4.1.1 调节阀在投入运行前需做系统联校。
4.1.2 调节阀在工作时，前后的切断阀应全开，旁路阀（副线阀）应全关。
整个管路系统中的其他阀门应尽量开大，通常调节阀应在正常使用围（20%—80%）工作。
4.1.3 使用带手轮的调节阀应注意手轮位置指示标记。
4.1.4 调节阀在运行过程中禁调整阀杆和压缩弹簧的位置。
4.2 日常巡检4.2.1 巡检时应检查各调节阀的气源压力是否正常、气路（仪表空气管经过滤减压阀、阀门定位器至气缸各部件、各管线）的紧固件是否松动、仪表空气是否有泄漏。
4.2.2 巡检时应检查填料函及法兰连接处是否有工艺介质泄漏，压兰及阀杆连接件是否紧固，阀杆是否有重的摩擦划痕或变形。
4.2.3 巡检时需检查仪表线路的防护情况，仪表进线口密封是否良好。
4.2.4 巡检时应检查阀杆运动是否平稳，行程与输出信号是否基本对应，阀门各部件有无锈蚀，重点是阀杆、紧固件、气缸等。
4.3 专项检查4.3.1 专项检查指不是日常巡检必须进行，但随季节变化或需期性进行的检查，比如仪表空气带水情况，阀门定位器防雨情况等。
4.3.2 仪表空气带水检查4.3.2.1 在夏季雨水较多和冬季结冰时段，需择机进行仪表空气带水情况检查，因为在夏季，空气湿度大，仪表空气带水会顺空气过滤减压阀、阀门定位器能到达气缸膜室，腐蚀弹簧、损伤膜片；冬季空气凝点低，仪表空气带水会堵塞气路，造成阀门失效。
第四篇执行器第一节气动薄膜调节阀1 总则1.1 主题内容与适用范围本节规程是气动薄膜调节阀的维护、检修通用规定。
适用于石化企业中用于生产过程自动控制的由气动薄膜执行机构和阀体组成的气动调节阀，包括一般的单座阀、双座阀、角型阀、套筒阀、三通阀等。
以下简称调节阀。
1.2 编写修订依据中华人民共和国国家标准GB/T4213-92《气动调节阀》；调节阀使用说明书；现场运行技术资料。
2 概述2.1 调节阀是自动系统中的终端现场调节仪表。
它安装在工艺管道上，调节被调介质的流量，按设定要求控制工艺参数。
调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结焦结晶、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。
因此，在自控系统设计时正确选用之后，必须充分重视调节阀的现场安装、运行维护和检修工作。
3 技术标准3.1 外观:零件齐全，装备正确，紧固件不得有松动、损伤等现象，整体洁净。
3.2 气源压力:最大值为500KPa，额定值250KPa。
3.3 输入信号范围3.3.1 标准压力信号范围为20-100KPa或40-200KPa。
3.3.2 带有电/气阀门定位器时，标准电信号范围为0-10Ma DC或4-20Ma DC。
3.3.3 两位式控制时，可在气源压力额定值内任意选取。
3.4 执行机构气室的密封性将设计规定的额定压力的气源通入密封气室中，切断气源，5min时间内薄膜气室中的压力下降不得超过2.5kpa。
3.5 基本误差:不应超过表4-1-1的规定。
它用调节阀的额定行程的百分数表示。
表4-1-1 各类气动薄膜调节阀基本参数3.6 回差不应超过表4-1-1的规定。
它用调节阀的额定行程的百分数表示。
3.7 始终点偏差当输入气动薄膜执行机构中的信号为上下限时，调节阀的始终点偏差应不超过表4-1-1的规定。
它用调节阀的额定行程的百分数表示。
3.8 死区用调节阀输入信号量程的百分数表示，它应不超过3%。

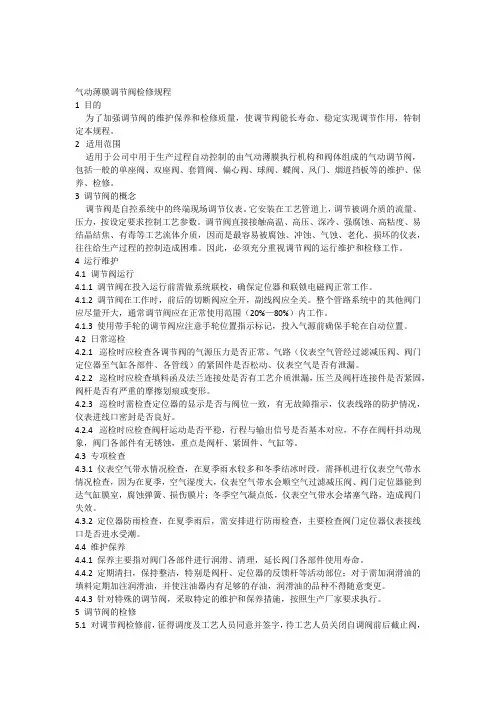

气动薄膜调节阀检修规程1 目的为了加强调节阀的维护保养和检修质量，使调节阀能长寿命、稳定实现调节作用，特制定本规程。
2适用范围适用于公司中用于生产过程自动控制的由气动薄膜执行机构和阀体组成的气动调节阀，包括一般的单座阀、双座阀、套筒阀、偏心阀、球阀、蝶阀、风门、烟道挡板等的维护、保养、检修。
3 调节阀的概念调节阀是自控系统中的终端现场调节仪表。
它安装在工艺管道上，调节被调介质的流量、压力，按设定要求控制工艺参数。
调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结晶结焦、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。
因此，必须充分重视调节阀的运行维护和检修工作。
4 运行维护4.1 调节阀运行4.1.1 调节阀在投入运行前需做系统联校，确保定位器和联锁电磁阀正常工作。
4.1.2 调节阀在工作时，前后的切断阀应全开，副线阀应全关。
整个管路系统中的其他阀门应尽量开大，通常调节阀应在正常使用范围（20%—80%）内工作。
4.1.3 使用带手轮的调节阀应注意手轮位置指示标记，投入气源前确保手轮在自动位置。
4.2 日常巡检4.2.1巡检时应检查各调节阀的气源压力是否正常、气路（仪表空气管经过滤减压阀、阀门定位器至气缸各部件、各管线）的紧固件是否松动、仪表空气是否有泄漏。
4.2.2巡检时应检查填料函及法兰连接处是否有工艺介质泄漏，压兰及阀杆连接件是否紧固，阀杆是否有严重的摩擦划痕或变形。
4.2.3巡检时需检查定位器的显示是否与阀位一致，有无故障指示，仪表线路的防护情况，仪表进线口密封是否良好。
4.2.4巡检时应检查阀杆运动是否平稳，行程与输出信号是否基本对应，不存在阀杆抖动现象，阀门各部件有无锈蚀，重点是阀杆、紧固件、气缸等。
4.3 专项检查4.3.1 仪表空气带水情况检查，在夏季雨水较多和冬季结冰时段，需择机进行仪表空气带水情况检查，因为在夏季，空气湿度大，仪表空气带水会顺空气过滤减压阀、阀门定位器能到达气缸膜室，腐蚀弹簧、损伤膜片；冬季空气凝点低，仪表空气带水会堵塞气路，造成阀门失效。
气动薄膜调节阀维修保养规程气动薄膜调节阀是流体控制系统中常用的调节阀之一，具有结构简单、操作方便、控制精度高等特点。
为了保证气动薄膜调节阀的正常工作和延长其使用寿命，需要定期进行维修保养。
下面将详细介绍气动薄膜调节阀的维修保养规程。
一、维修保养前的准备工作1. 停机准备：在进行维修保养之前，首先需要将气动薄膜调节阀停止工作，并切断其所连接的气源和电源。
2. 清洁工作：对于长时间使用的气动薄膜调节阀，需要对其外表面进行清洁，清除附着的尘土和杂质。
3. 检查工作：对气动薄膜调节阀进行全面的检查，查找可能存在的故障和损坏，及时进行修复或更换。
二、维修保养流程1. 拆卸阀体：首先需要将气动薄膜调节阀的阀盖和阀芯拆卸下来，将阀体与其他部件分开。
2. 清洗部件：将拆卸下来的阀体和其他部件进行清洗，可以使用清洗剂或清水进行清洗，确保清洁干净。
3. 更换损坏部件：对于检查出的损坏部件，需要及时更换，确保气动薄膜调节阀能够正常工作。
4. 润滑部件：在拆卸部件之前，需要对其进行适当润滑，使用适量的润滑油或脂进行润滑保养。
5. 装配阀体：在更换损坏部件和润滑部件之后，将阀体和其他部件重新装配在一起，并确保装配准确、牢固。
6. 校验调节性能：在重新装配完毕之后，需要对气动薄膜调节阀进行校验，确保其调节性能符合要求。
7. 安装调试：完成维修保养之后，需要将气动薄膜调节阀重新安装到原位置，并进行调试和测试，确保其正常工作。
三、维修保养周期1. 定期维护：对于气动薄膜调节阀来说，需要定期进行维护和保养，一般为每半年或每年一次。
2. 检修周期：每隔一定的时间，需要对气动薄膜调节阀进行全面检修，具体周期根据实际情况而定。
四、注意事项1. 操作规范：在进行气动薄膜调节阀的维修保养工作时，需要遵循操作规范，确保自身安全和设备的正常运行。
2. 保养要点：维修保养过程中，要特别注意清洗部件、更换损坏部件和润滑部件的细节，确保工作质量。
3. 日常维护：平时使用过程中，要注意定期检查和保养气动薄膜调节阀，及时发现问题并进行处理。
气动薄膜比例调节阀故障维修方法1、故障维修过程调节阀的量不能操作或不能满足操作要求，就说明有了故障，必须修理。
在不能肯定故障原因的情况下，维修一般可按下述步骤进行：（1）清洗把调节阀从管线上拆下来后，一定要清洗。
调节阀容易被工艺流体所污染，一旦工艺介质有腐蚀性，则对人体有伤害，必须用特殊的方法把介质浸渍过的部件清洗干净。
清洗方法随流体性质的不同而不同。
一般情况下只要用水或蒸汽吹扫就可以。
对某些污染物要用酸洗；对重金属污染要用高温长时间进行特殊处理。
清洗时要避免重复污染要在安全地点进行。
所用的工具，如容器、大桶、加热设备、蒸汽软管、洗涤设备等都要预先准备好。
（2）拆卸阀门拆阀时要标明与阀体法兰相对应的执行机构的连接位置。
把执行机构与上阀盖分开；把上阀盖与阀分开；卸开上阀盖和填料函部件后，从阀体上可以拆下阀芯、阀杆以及下法兰。
必须对所有的部件和零件进行检查，以便决定需要修理和更换的零件。
（3）拆卸执行机构在拆卸执行机构之后要仔细地检查支架、膜片、弹簧、推杆和螺纹连接件。
支架是受力构件，不能有裂纹；膜片是关键元件，不能损坏或老化；弹簧不能有裂纹，对多弹簧执行机构来说，只要其中一个弹簧损坏，执行机构的性能就变坏。
不论什么零件，一旦被腐蚀或锈蚀，最好都换新零件。
（4）重新组装在重新组装的过程中要注意选用合适的垫片及螺栓连接件，准确对中，均匀拧紧，防止法兰的泄漏。
螺栓或双头螺栓的扭力负荷和它的尺寸有一定关系，不允许拧得过紧。
填料的类型、数量、安装方法都直接影响到密封性能，装配时不能掉以轻心。
在重新装配执行机构之后，还要对各摩擦部位施加合适的润滑剂。
这些摩擦部位是阀杆与导向件、执行机构推杆与导向件、轴承、传动零件、调整螺母等。
（5）测试在重新组装后，调节阀必须进行一些测试，例如基本特性、气密性、泄漏量等试验。
测试合格之后，才能送往现场进行安装。
2、主要故障的维修方法（1）膜片的维修当调节阀被隔离而不再受到压力时，要尽可能把主弹簧的各种压缩件松开。
气动薄膜调节阀维护检修规程1 总则1.1 主题内容与适用范围本节规程是气动薄膜调节阀的维护、检修通用规定。
适用于石化企业中用于生产过程自动控制的由气动薄膜执行机构和阀体组成的气动调节阀，包括一般的单座阀、双座阀、角型阀、套筒阀、三通阀等。
以下简称调节阀。
1.2 编写修订依据中华人民共和国国家标准GB/T4213-92《气动调节阀》；调节阀使用说明书；现场运行技术资料。
2 概述2.1 调节阀是自动系统中的终端现场调节仪表。
它安装在工艺管道上，调节被调介质的流量，按设定要求控制工艺参数。
调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结焦结晶、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。
因此，在自控系统设计时正确选用之后，必须充分重视调节阀的现场安装、运行维护和检修工作。
3 技术标准3.1 外观零件齐全，装备正确，紧固件不得有松动、损伤等现象，整体洁净。
3.2 气源压力最大值为500KPa，额定值250KPa。
3.3 输入信号范围3.3.1 标准压力信号范围为20-100KPa或40-200KPa。
3.3.2 带有电/气阀门定位器时，标准电信号范围为0-10Ma DC或4-20Ma DC。
3.3.3 两位式控制时，可在气源压力额定值内任意选取。
3.4 执行机构气室的密封性将设计规定的额定压力的气源通入密封气室中，切断气源，5min时间内薄膜气室中的压力下降不得超过2.5kpa。
3.5 基本误差不应超过表4-1-1的规定。
它用调节阀的额定行程的百分数表示。
表4-1-1 各类气动薄膜调节阀基本参数3.6 回差不应超过表4-1-1的规定。
它用调节阀的额定行程的百分数表示。
3.7 始终点偏差当输入气动薄膜执行机构中的信号为上下限时，调节阀的始终点偏差应不超过表4-1-1的规定。
它用调节阀的额定行程的百分数表示。
3.8 死区用调节阀输入信号量程的百分数表示，它应不超过3%。
气动薄膜式调整阀故障及维护和修理方法调整阀是工业生产过程中一种常用的调整机构，属于把握阀系列，重要作用是调整介质的压力、流量、温度等参数，是工艺环路中终的把握元件。
造纸企业的生产过程包括制浆、抄纸、碱回收、废水处理四大部分，每一部分中几乎每一个工序都是以液体或气体为介质，如浆液、水、蒸汽、废液等，因此在造纸企业中调整阀的用量特别大。
调整阀常见的把握回路包括三个重要部分，部分是敏感元件，它通常是一个变送器。
它是一个能够用来测量被调工艺参数的装置，这类参数如压力、液位或温度。
变送器的输出被送到调整仪表调整器，它确定并测量给定值或期望值与工艺参数的实际值之间的偏差，一个接一个地把校正信号送出给*终把握元件调整阀。
阀门变化了流体的流量，使工艺参数达到了期望值。
气动薄膜式调整阀故障及修理方法故障及修理方法1、调整阀漏量大，调整阀全关时阀芯与阀座之间有空隙，造成阀全关时介质的流量大，被控参数难以稳定。
（1）在调整阀调校中调整阀行程调整不当或阀芯长时间使用造成阀芯头部磨损腐蚀。
通常向下调整阀杆减小空隙达到削减泄漏的目的（2）阀芯四周受到介质的腐蚀比较严峻，阀芯受介质中焊渣、铁锈、渣子等划伤产生伤痕。
应取出阀芯进行研磨，严峻的应当更换新阀芯。
（3）阀座受到介质的腐蚀比较严峻，或介质中焊渣、铁锈、渣子等划伤产生伤痕，阀座与阀体间的密封被破坏。
应取出阀座进行研磨，更换密封垫片，严峻的应当更换新阀（4）阀内有焊渣、铁锈、渣子等赃物堵塞，使调整阀不能全关，应拆卸调整阀进行清洗，同时观看阀芯阀座是否有划伤磨损现象。
（5）套筒阀阀芯与阀座间的密封垫片损坏，碟阀的密封圈损坏使调整阀全关季节流间隙比较大。
2、气动薄膜式调整阀故障及修理方法调整阀盘根故障。
阀杆与盘根间的摩擦力使调整阀小信号难以动作，大信号跳动振动，造成调整过程中调整阀波动较大，参数难以稳定。
摩擦力大时造成调整阀单向动作甚至不动。
日常维护中应当定期加添润滑油或润滑脂，盘根老化严峻，泄露严峻的应当更换盘根。
气动薄膜调节阀检修规程目录1.0目的.................................................................................................................................................... (11) (11)2.0范围.................................................................................................................................................... (11)3.0参考.................................................................................................................................................... (11)4.0安全.................................................................................................................................................... (22)5.0定义....................................................................................................................................................6.0责任.................................................................................................................................................... (22) (22)7.0规程步骤............................................................................................................................................7.1概述 (2)7.2主要技术标准 (2)7.3检查与调校 (3)7.4运行维妒 (5)7.5检修 (6)1.0目的拟定本规程的目的在于：通过定义赛科生产装置气动薄膜调节阀检修方法，指导和约束仪表维护人员的行为方式；确保仪表的维护工作符合赛科标准、设计规范和工艺要求；同时为保证仪表检修维护安全，优化作业流程，编制检修计划提供参考和决策依据。
气动调节阀、电动调节阀设备操作、维护、检修规程第一节操作规程1、更换带联锁的仪表设备时，根据需要先解除联锁后再进行作业。
2、设备检修时严格执行停送电制度，更换元器件时轻拿轻放，防止人为损坏。
3、检修更换设备前必须开好工作票，确认各项安全措施到位后方可进行。
原则上先停电后操作，必须带电作业时应作好防范措施以免造成设备损坏或人身伤害。
煤气区域仪表必须先断开电源后，才能开盖检查；检查完毕后，外壳封好后方可送电。
2、种仪器仪表的参数设定、性能整定、启动、停止严格按操作说明书执行。
5、严格执行技术保密制度。
6、严格执行安全制度。
第二节维护规程1、维护内容：1）设备名牌是否清晰无误；2）设备供电应符合要求；3）设备环境（温度、湿度、清洁度、振动等）应符合设备的要求；4）设备外观有无污垢、划痕、损伤、断裂等外观缺陷；5）设备各指示灯显示正确；6）可控件应处于可调位置7）仪表管线、线路敷设整齐，应做固定安装；8）管号、线号、端子号应齐全、清晰、准确；9）防爆型仪表应有防爆鉴定机关颁发的防爆合格证；10）设备电源、信号线连接正确，无松动、脱落、断路、短路现象；11）密封件应无泄漏；12）系统原理图和接线图应完整、准确；13）仪表常数及其更改记录应齐全、准确；14）现场仪表、显示仪表、HMI显示值三者应显示一致；15）正常工况下，仪表示值应在全量程的20%~80%。
2、点检项目：1）卫生：阀周围尘土是否过多，是否有垃圾，是否有漏水。
2）温度：环境温度是否在阀使用温度要求范围内。
3）环境：环境湿度是否在使用要求范围内。
4）是否存在遗留问题，能否处理及处理办法。
3、点检内容：1）点检阀体、法兰连接处，阀杆密封处是否泄漏介质。
2）点检气源管是否漏气、堵塞。
3）点检减压阀是否损坏、漏气。
4）点检定位器是否有输出，动作执行是否符合使用要求。
5）点检气薄膜室是否漏气。
6）点检快切阀的限位输出动作是否正常。
7）点检电机是否过热，漏电。
气动薄膜调节阀维护检修规程（ISO9001-2015）1.0目的本规程规定了气动薄膜调节阀的维护、检修、投运及其它安全注意事项的具体技术要求和实施程序。
1.1适用范围本规程适用于我厂在线使用的系列单座调节阀(以下简称调节阀)。
1.2基本工作原理该调节阀的执行机构是基于力平衡原理工作的。
调节阀部分是基于流体的节流原理工作的。
1.3构成及功能该调节阀由气动薄膜执行机构和直通单座调节阀两部分组成。
气动单、双座阀的动作是由调节器来的信号压力，输入气动薄膜执行机构的气室中，产生推力，通过连接杆推动阀芯，产生相应的位移即所谓行程，阀芯位置的变化使阀的流通截面积变化，从而达到调节介质流量的目的。
1.4主要技术性能及规格1.4.1性能指标基本误差：±5%；回差：3%；死区：3%；泄漏量：ZMAN型为C值的0.1%ZN(AB)P型为C值的0.01%。
1.4.1规格公称通径：DN15～DN600公称压力：1.6～8.7MPa信号压力：20～100kPa(40~200kPa)温度范围：-40～450℃1.5对维护人员的基本要求维护人员应具备如下条件：a.熟悉本规程及调节阀产品说明书有关的技术要求；b.熟悉调节阀的结构，动作原理及拆装的技术要求；c.了解调节阀在工艺生产中的作用，并熟知工艺介质的特性；d.掌握化工厂机械基础理论；e.参加检修和维护人员应具备四级钳工的技术技能；f.掌握有关调节阀调校所使用标准仪器的使用方法。
2.0完好条件2.1零部件完整，符合技术要求，即：a.铭牌标识应清晰准确；b.零部件完好齐全并规格化；c.紧固件不得松动；d.手轮机构及可动件应灵活；e.执行机构及阀门密封部位应无泄漏；f.整机无锈蚀，漆层平整无脱落。
2.2运行正常，符合使用要求，即：运行时，调节阀工作质量满足工艺要求，达到规定的性能指标；所配用执行机构、定位器信号压力及供气压力符合规定要求；阀门指针、阀门标尺应规整清楚；所配保温、保冷措施应完好。
Q/XXXX XXXX股份有限公司企业标准Q/XXXX.Z08.77-2007气动薄膜调节阀维护规程和检修规程（试行）2007-XX-XX 发布 2007-XX-XX实施xxXX股份有限公司发布前言本办法由技术部归口管理，并负责解释。
本标准起草单位：xxXX主要起草人：XXXX本标准于2007年X月首次发布。
气动薄膜调节阀维护规程1总则1.1本规程适用于气动薄膜调节阀的维护。
1.2设备结构简述调节阀是由执行机构和调节机构两部分组成，即调节阀=执行机构+调节机构（阀）。
气动薄膜调节阀是由气动薄膜执行机构和调节机构组成，是一种应用最广泛的执行机构，它通常接受0.02～0.1Mpa或0.04～0.2Mpa的气动信号。
气动薄膜执行机构分正作用和反作用两种形式。
国产型号ZMA型（正作用）与ZMB（反作用），其含义为：Z—执行器大类；M—气动薄膜式；A—正作用，B—反作用。
当信号压力增加时，推杆向下动作的叫正作用执行机构；反之，信号压力增加时，推杆向上动作的叫反作用执行机构。
在结构上，正、反作用执行机构基本相同，均由膜盖、波纹膜片、推杆部件、弹簧、支架等组成。
在正作用的结构上加上垫块、更换个别零件，即可为反作用。
调节机构又简称阀。
阀的种类很多，根据阀的结构、用途来分，我公司用到的气动薄膜调节阀主要有直通单座阀、直通双座阀、套筒阀、角型高压阀、蝶阀、偏心旋转阀等。
直通单座阀的结构主要由阀杆、压板、填料、上阀盖、阀体、阀芯、阀座、衬套组成。
直通双座调节阀结构组成与单座内容一样，只是在阀体内有两个阀芯和两个阀座。
套筒阀主要由套筒和阀芯。
角型高压阀由压板、填料、上阀体、阀芯、阀座和下阀体组成。
蝶阀由阀体、挡板、轴封和挡板轴组成。
偏心旋转阀由曲柄、推杆、执行机构、转轴、阀座、阀芯和柔臂组成。
2气动薄膜调节阀完好标准2.1零部件完整齐全，符合技术要求。
2.1.1铭牌应清晰无误。
2.1.2零部件应完好齐全并规格化。
2.1.3紧固件不得松动。
2.1.4端子接线应牢靠。
2.1.5密封件应无泄露。
2.2运行正常，符合使用要求。
2.2.1运行时，仪表应达到规定的性能指标。
2.2.2调节阀推杆上下自如，无卡涩现象。
2.3设备及环境整齐、清洁，无跑、冒、滴、漏，符合工作要求。
2.3.1整机应清洁，无锈蚀。
2.3.2机身、管道、无跑、冒、滴、漏，各动、静密封点泄漏率符合设备管理目标值，各填料函无明显泄漏。
2.3.3仪表管线、线路敷设整齐，均要做固定安装。
2.3.4在仪表外壳的明显部位应有表示流向的永久性标志。
2.4 技术资料齐全、准确，符合管理要求。
2.4.1说明书、合格证、入厂检定证书应齐全。
2.4.2运行记录、故障处理记录、零部件更换记录应准确无误。
2.4.1接线图纸、PID参数记录要齐全、准确。
3 调节阀的维护调节阀具有结构简单和动作可靠等特点，但由于它直接于工艺介质接触，其性能直接影响系统质量和环境污染，所以对气动调节阀必须经常维护和定期检修，尤其对使用条件恶劣和重要的场合，更应重视维修工作。
3.1调节阀的重点检查部位3.1.1阀体内壁对于使用在高压差和腐蚀性介质场合的调节阀，阀体内壁、隔膜阀的隔膜经常受到介质的冲击和腐蚀，必须重点检查耐压、耐腐的情况。
3.1.2阀座调节阀在工作时，因介质渗入，固定阀座用的螺纹内表面易受腐蚀而使阀座松动，检查时应予注意，对高压差下工作的阀，还应检查阀座密封面是否被冲坏。
3.1.3阀芯阀芯是调节阀工作时的可动部件，受介质的冲刷、腐蚀最为严重，检修时要认真检查阀芯各部分是否被腐蚀、磨损，特别是在高压差的情况下阀芯的磨损更为严重（因汽蚀现象），应予注意。
阀芯损坏严重时应进行更换，另外还应注意阀杆是否也有类似的现象，或与阀芯连接松等。
3.1.4膜片、“O”形圈和其它密封垫应检查调节阀中膜片、O”形圈和其它密封垫是否老化、裂损。
3.1.5密封填料应注意聚四氟乙烯填料、密封润滑油脂是否老化，配合面是否被损坏，应在必要时更换。
3.2定期润滑定期润滑是日常维护的一项重要内容，对气动调节的转动部件进行润滑，周期为一季度一次。
气动薄膜调节阀检修规程2 检修安全注意事项2.1调节阀检修前到检修岗位办好检修许可证。
2.2将系统切到旁路阀运行，关闭被检调节阀前后截止阀，打开排放阀，卸压、降温、置换合格，才可开始拆卸调节阀。
2.3拆卸过程中注意不要被碰伤、砸伤。
3调节阀主要易耗件膜片和填料。
4 常见故障及检修方法4.1调节阀经常卡住或堵塞的防堵（卡）方法（6种方法）4.1.1清洗法管路中的焊渣、铁锈、渣子等在节流口、导向部位、下阀盖平衡孔内造成堵塞或卡住使阀芯曲面、导向面产生拉伤和划痕、密封面上产生痕等。
这经常发生于新投运系统和大修后投运初期。
这是最常见的故障。
遇此情况，必须缷开进行清洗，除掉渣物，如密封面受到损伤还应打磨；同时将底塞打开，以冲掉从平衡孔掉入下阀盖内的渣物，并对管路进行冲洗，让调节阀全开，介质流动一段时间后再纳入正常运行。
4.1.2 外接冲刷法对一些易沉淀、含有固体颗粒的介质采用普通阀调节时，经常在节流口、导向处堵塞，可在下阀盖底塞处外接冲刷气体和蒸汽。
当阀产生塞或卡住时，打开外接的气体或蒸汽阀门，即可在不动调节阀的情况下完成冲洗工作，使阀正常运行。
4.1.3安装管道过滤器法对小口径的调节阀，尤其是超小流量调节阀，其节流间隙特小，介质中不能有一点点渣物。
遇此情况堵塞，最好在阀前管道上安装一个过滤器，以保证介质顺利通过。
带定位器使用的调节阀，定位器工作不正常，其气路节流口堵塞是最常见的故障。
因此，带定位器工作时，必须处理好气源，通常采用的办法是在定位器前气源管线上安装空气过滤减压阀。
4.1.4增大节流间隙法如介质中的固体颗粒或管道中被冲刷掉的焊渣和锈物等因过不了节流口造成堵塞、卡住等故障，可改用节流间隙大的节流件—节流面积为开窗、开口类的阀芯、套筒、因其节流面积集中而不是圆周分布的，故障就能很容易地被排除。
如果是单、双座阀就可将柱塞形阀芯改为“V”形口的阀芯，或改成套筒阀等。
4.1.5介质冲刷法利用介质自身的冲刷能量，冲刷和带走易沉淀、易堵塞的东西，从而提高阀的防堵功能。
常见的方法有：①改作流闭型使用；②采用流线型阀体；③将节流口置于冲刷最厉害处，采用此法要注意提高节流件材料的耐冲蚀能力。
4.1.6直通改为角形法直通为倒S流动，流路复杂，上、下容腔死区多，为介质的沉淀提供了地方。
角形连接，介质犹如流过900弯头，冲刷性能好，死区小，设计成流线形。
因此，使用直通的调节阀产生轻微堵塞时可改成角形阀使用。
4.2调节阀外泄的解决方法（5种方法）4.2.1增加密封油脂法对未使用密封油脂的阀，可考虑增加密封油脂来提高阀杆密封性能。
4.2.2增加填料法为提高填料对阀杆的密封性能，可采取增加填料的方法。
通常是采用双层、多层混合填料形式，单纯增加数量，如将3片增加倒5片，效果明显。
4.2.3更换石墨填料法大量使用的四氟填料，因其工作温度在-20～+200℃范围内，当温度在上、下限，变化较大时，其密封性使明显下降，老化快，寿命短。
石墨填料可克服这些缺点且使用寿命长。
因而有的工厂全部将四氟填料改为石墨填料，甚至新购回的调节阀也将其中的四氟填料换成石墨填料后使用。
但使用石墨填料的回差大，初时有的还产生爬行现象，对此必须有所考虑。
4.2.4采用透镜垫密封法对于上、下盖的密封，阀座与上、下阀体的密封。
若为平面密封，在高温高压下，密封性差，引起外泄，可以改用透镜垫密封，能得到很好的效果。
4.2.5更换密封垫片至今，大部分密封垫片仍采用石棉板，在高温下，密封性能较差，寿命也短，引起外泄。
遇到这种情况，可改用缠绕垫片，“O”形环等现在许多厂已采用。
4.3调节阀振动的解决方法（6种方法）4.3.1增加刚度法对振荡和轻微振动，可增大刚度来消除或减弱，如选用大刚度的弹簧，改用活塞执行机构等办法都是可行的。
4.3.2增加阻尼法增加阻尼即增加对振动的摩擦，如套筒阀的阀塞可采用“O”形圈密封，采用具有较大摩擦力的石墨填料等，这对消除或减弱轻微的振动是有一定作用的。
4.3.3改变节流件形状，消除共振法因调节阀的所谓振源发生在高速流动、压力急剧变化的节流口，改变节流件的形状即可改变振源频率，在共振不强烈时比较容易解决。
办法是将在振动开度范围内阀芯曲面车削0.5～1.0mm。
4.3.4更换节流件消除共振法原理同4.3.3，只不过是更换节流件。
其方法有：①、更换流量特性，对数改线性，线性改对数；②、更换阀芯形式。
如将轴塞形改为“V”形槽阀芯，将双座阀轴塞型改成套筒型：将开窗口的套筒改为打小孔的套筒等。
4.3.5更换调节阀类型以消除共振不同结构形式的调节阀，其固有频率自然不同，更换调节阀类型是从根本上消除共振的最有效的方法。
4.3.6避开振源波击法外来振源波击引起阀振动，这显然是调节阀正常工作时所应避开的，如果产生这种振动，应当采取相应的措施。
4.4调节阀稳定性较差时的解决办法（5种办法）4.4.1改变不平衡力作用方向法在稳定性分析中，已知不平衡力作用同与阀关方向相同时，即对阀产生关闭趋势时，阀稳定性差。
对阀工作在上述不平衡力条件下时，改变其作用方向的方法，通常是把流闭型改为流开型，一般来说都能方便地解决阀的稳定性问题。
4.4.2避免阀自身不稳定区工作法有的阀受其自身结构的限制，在某些开度上工作时稳定性较差。
①、双座阀，开度在10％以内，因上球处流开，下球处流闭，带来不稳定；②不平衡力变化斜率产生交变的附近，其稳定性较差。
4.4.3更换稳定性好的阀稳定性好的阀其不平衡力变化较小，导向好。
常用的球型阀中，套筒阀就有这一大特点。
当单、双座阀稳定性较差时，更换成套筒阀稳定性会得到提高。
4.4.4增大弹簧刚度法执行机构抵抗负荷变化对行程影响的能力取决于弹簧刚度，刚度越大，对行程影响越小，阀稳定性越好。
增大弹簧刚度是提高阀稳定性的常见的简单方法，如将20～100Kpa弹簧范围的弹簧改成60～180Kpa的大刚度弹簧，采用此法主要是带了定位器的阀，否则，使用的阀要另配定位器。
4.4.5降低响应速度法当系统要求调节阀响应或调节速度不应太快时，阀的响应和调节速度却又较快，如流量需要微调，而调节阀的流量调节变化却又很大，系统本身已是快速响应系统而调节阀却又带定位器来加快阀的动作，这都是不利的。
这将会产生超调，产生振动等。
对此，应降低响应速度的办法有：a. 将直线特性改为对数特性；b. 带定位器的可改为转换器、继动器。
