(QC成果)电梯井道内移动式操作平台的研制

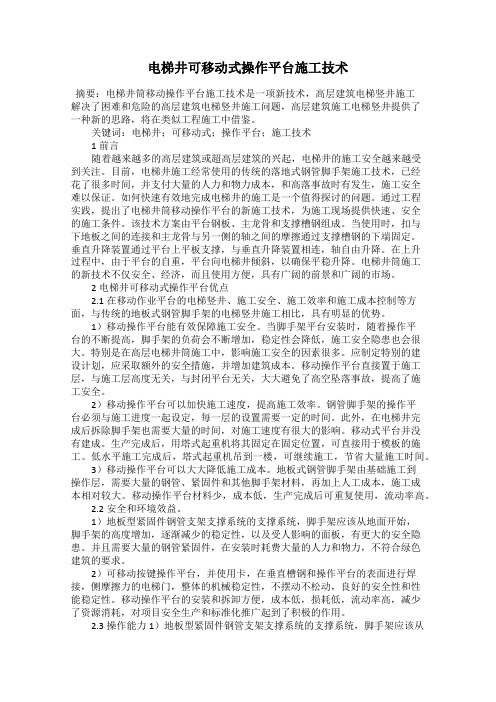

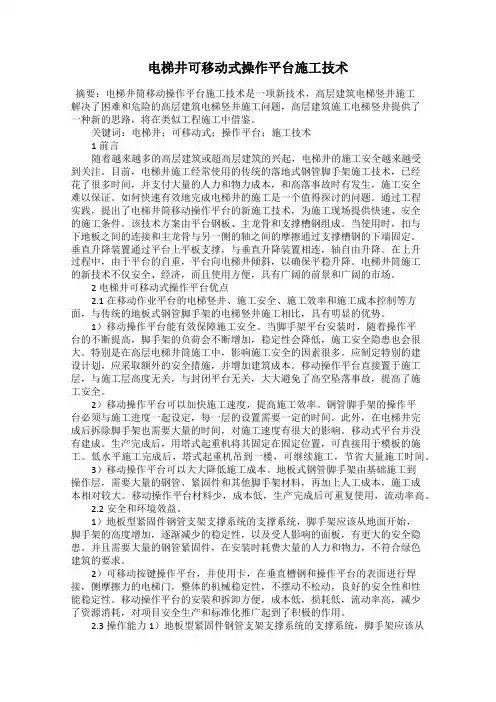

电梯井可移动式操作平台施工技术摘要：电梯井筒移动操作平台施工技术是一项新技术，高层建筑电梯竖井施工解决了困难和危险的高层建筑电梯竖井施工问题，高层建筑施工电梯竖井提供了一种新的思路，将在类似工程施工中借鉴。

关键词：电梯井；可移动式；操作平台；施工技术1前言随着越来越多的高层建筑或超高层建筑的兴起，电梯井的施工安全越来越受到关注。

目前，电梯井施工经常使用的传统的落地式钢管脚手架施工技术，已经花了很多时间，并支付大量的人力和物力成本，和高落事故时有发生，施工安全难以保证。

如何快速有效地完成电梯井的施工是一个值得探讨的问题。

通过工程实践，提出了电梯井筒移动操作平台的新施工技术，为施工现场提供快速、安全的施工条件。

该技术方案由平台钢板、主龙骨和支撑槽钢组成。

当使用时，扣与下地板之间的连接和主龙骨与另一侧的轴之间的摩擦通过支撑槽钢的下端固定。

垂直升降装置通过平台上平板支撑，与垂直升降装置相连，轴自由升降。

在上升过程中，由于平台的自重，平台向电梯井倾斜，以确保平稳升降。

电梯井筒施工的新技术不仅安全、经济，而且使用方便，具有广阔的前景和广阔的市场。

2电梯井可移动式操作平台优点2.1在移动作业平台的电梯竖井、施工安全、施工效率和施工成本控制等方面，与传统的地板式钢管脚手架的电梯竖井施工相比，具有明显的优势。

1）移动操作平台能有效保障施工安全。

当脚手架平台安装时，随着操作平台的不断提高，脚手架的负荷会不断增加，稳定性会降低，施工安全隐患也会很大。

特别是在高层电梯井筒施工中，影响施工安全的因素很多。

应制定特别的建设计划，应采取额外的安全措施，并增加建筑成本。

移动操作平台直接置于施工层，与施工层高度无关，与封闭平台无关，大大避免了高空坠落事故，提高了施工安全。

2）移动操作平台可以加快施工速度，提高施工效率。

钢管脚手架的操作平台必须与施工进度一起设定，每一层的设置需要一定的时间。

此外，在电梯井完成后拆除脚手架也需要大量的时间，对施工速度有很大的影响。

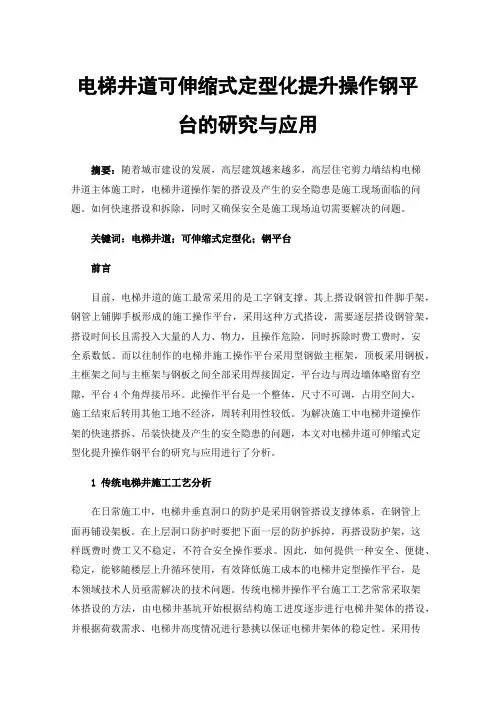

电梯井道可伸缩式定型化提升操作钢平台的研究与应用摘要：随着城市建设的发展，高层建筑越来越多，高层住宅剪力墙结构电梯井道主体施工时，电梯井道操作架的搭设及产生的安全隐患是施工现场面临的问题。

如何快速搭设和拆除，同时又确保安全是施工现场迫切需要解决的问题。

关键词：电梯井道；可伸缩式定型化；钢平台前言目前，电梯井道的施工最常采用的是工字钢支撑、其上搭设钢管扣件脚手架，钢管上铺脚手板形成的施工操作平台，采用这种方式搭设，需要逐层搭设钢管架，搭设时间长且需投入大量的人力、物力，且操作危险，同时拆除时费工费时，安全系数低。

而以往制作的电梯井施工操作平台采用型钢做主框架，顶板采用钢板，主框架之间与主框架与钢板之间全部采用焊接固定，平台边与周边墙体略留有空隙，平台4个角焊接吊环。

此操作平台是一个整体，尺寸不可调，占用空间大，施工结束后转用其他工地不经济，周转利用性较低。

为解决施工中电梯井道操作架的快速搭拆、吊装快捷及产生的安全隐患的问题，本文对电梯井道可伸缩式定型化提升操作钢平台的研究与应用进行了分析。

1传统电梯井施工工艺分析在日常施工中，电梯井垂直洞口的防护是采用钢管搭设支撑体系，在钢管上面再铺设架板。

在上层洞口防护时要把下面一层的防护拆掉，再搭设防护架，这样既费时费工又不稳定，不符合安全操作要求。

因此，如何提供一种安全、便捷、稳定，能够随楼层上升循环使用，有效降低施工成本的电梯井定型操作平台，是本领域技术人员亟需解决的技术问题。

传统电梯井操作平台施工工艺常常采取架体搭设的方法，由电梯井基坑开始根据结构施工进度逐步进行电梯井架体的搭设，并根据荷载需求、电梯井高度情况进行悬挑以保证电梯井架体的稳定性。

采用传统电梯井架体搭设作为操作平台，往往存在以下几点问题。

（1）安全性无法保证，由于电梯井架体高度较高（往往超过20m），架体稳定性无法保证，易出现安全事故;（2）文明施工较差，采用架体搭设电梯井操作平台，为保证其操作过程中的安全性，往往需根据楼层高度满铺钢钯片或模板，造成过多建筑垃圾滞留在操作平台上无法清理;（3）施工过程繁琐，由于是采用架体搭设操作平台，现场施工过程中需要根据楼层进度逐步进行架体搭设，方可满足施工需求，因此在100m高度的楼层中，常常需要架子工进行操作平台的架体搭设，进度缓慢。

qc主要成果及获奖情况QC成果来自一线，源于现场实际问题。

以下是一些QC主要成果的例子：1. 高层建筑模板工程质量控制。

2. BIM技术在大型地下室图纸会审中的应用。

3. BIM技术在工程样板中的实际应用。

4. BIM技术在页岩砖工程量计算中的应用。

5. G20“廿”柱安装技术创新。

6. OA活动地板与PVC塑料地板的组合创新。

7. QC-珠海电厂工程清水砼质量控制（部级）。

8. QC小组EBIM平台提高施工现场质量、安全管理研究。

9. QC提高大坡度斜屋面混凝土成型质量。

10. QC提高深大地下室抗浮锚杆施工质量。

11. QC方法精心控制地下室外墙防水工程质量。

12. 超高层电梯井道内工具式安全操作平台的研发。

13. T梁自动旋转喷淋养护系统的研制。

14. U字增强型可调层高进出料平台研发。

15. 电线盒安装位置控制工具的研制。

16. X90钢管气保护药芯焊丝半自动焊工艺的研发。

17. 提高公路路面沥青混凝土强度、降低沥青消耗。

18. 巴南广高速沥青砼拌合站煤转气工艺的综合控制QC成果。

19. 连续刚构远距离泵送高强度混凝土施工质量控制QC成果。

20. 一种新型泥浆处置方法的运用。

21. 伸缩缝新型模板的研发汇报PPT。

22. 保证高层建筑超大型石材减少大吨位外挂型动臂塔单次爬升时间。

23. 利用BIM技术控制工程细部构造质量。

24. 基于BIM吊装工艺模拟方法的研究。

25. 基于BIM技术降低机电综合管线碰撞率。

26. 大口径HDPE管管道接口防渗优化处理。

27. 大口径顶管大曲率施工方法的创新。

28. 大截面柱施工质量控制x。

29. 大空间多级吊顶质量控制。

30. 大跨度后张法预应力梁施工质量控制。

31. 大跨度管桁架吊装方法创新。

32. 大跨度钢结构桁架精确安装施工。

33. 导线间隔棒安装测距仪的研制。

34. 开敞式异形折面穿孔铝板吊顶安装技术创新。

35. 提升基坑围护结构“干作业旋挖钻孔灌注桩”垂直度。

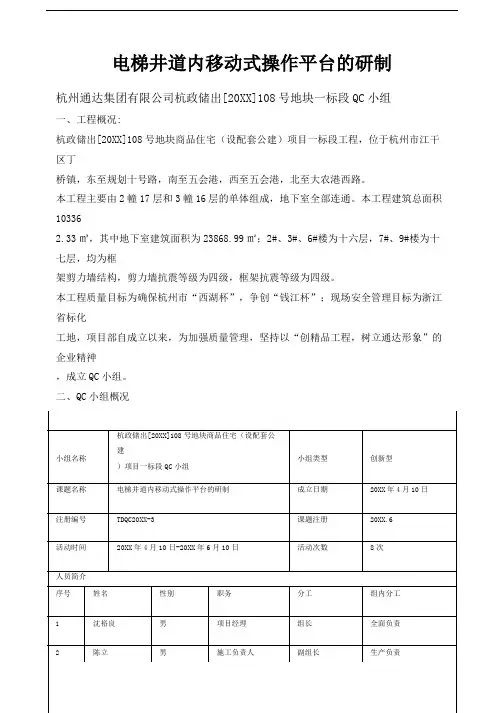

电梯井道内移动式操作平台的研制杭州通达集团有限公司杭政储出[20XX]108号地块一标段QC小组一、工程概况:杭政储出[20XX]108号地块商品住宅（设配套公建）项目一标段工程，位于杭州市江干区丁桥镇，东至规划十号路，南至五会港，西至五会港，北至大农港西路。

本工程主要由2幢17层和3幢16层的单体组成，地下室全部连通。

本工程建筑总面积103362.33㎡，其中地下室建筑面积为23868.99㎡；2#、3#、6#楼为十六层，7#、9#楼为十七层，均为框架剪力墙结构，剪力墙抗震等级为四级，框架抗震等级为四级。

本工程质量目标为确保杭州市“西湖杯”，争创“钱江杯”；现场安全管理目标为浙江省标化工地，项目部自成立以来，为加强质量管理，坚持以“创精品工程，树立通达形象”的企业精神，成立QC小组。

二、QC小组概况1、问题的提出研制一种能方便井道支模施工，且快捷，又能降低成本的移动式操作平台。

四、活动目标和可行性分析1、活动目标移动式操作平台装拆方便、能二次利用，降低安全隐患，减少施工成本，支模架施工时受影响小，即使到下一工程还能再次使用。

通过对以往工程电梯井井道的支模操作架施工方法现状调查，和移动式操作平台搭设方法的优缺点的分析，项目部QC小组确定活动目标为:创新一种可移动式的电梯井井道操作平台。

2、可行性分析（一）本工程技术人员包括拥有丰富施工经验的中年和敢于创新的青年组成。

（二）由于施工现场有制作移动式操作平台所需的原材料，无需另外再投入资金。

（三）小组成员熟练掌握支模架搭设施工技术，以及安全控制的关键因素。

（四）公司工程部、技术发展中心对此课题非常重视，对项目部支持力度很大。

五、提出方案并确定最佳方案QC小组针对过往工程常规使用的普通操作架方案进行了多次的讨论，广泛收集班组长、质量员、技术负责人、专家的意见，集思广益、相互启发，得出以下几种方案: 方案一:采用脚手架钢管搭设斜撑底托+底托上搭设一层支模操作架可吊装式活动钢管脚手架，活动架利用塔吊每次随层提升。

专利名称：一种新型电梯井操作平台
专利类型：实用新型专利
发明人：梅志凯,郭庆华,蒙旭,周臻,罗玉平,江将,付钢晖,陈霖,魏纲强
申请号：CN202121396281.9
申请日：20210623
公开号：CN215803078U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：一种新型电梯井操作平台，它涉及建筑施工设备技术领域；平台纵梁与平台横梁焊接成矩形或正方形的钢框架，钢框架的表面固定有钢板，钢框架的前后两侧分别焊接有三角支撑，两侧的三角支撑通过平撑连杆连接，三角支撑包含立杆、水平梁和斜撑杆构成，立杆上端焊接水平梁，水平梁的一端焊接有斜撑杆，斜撑杆的底部与立杆焊接，立杆的底部焊接有底部撑杆，立杆与斜撑杆之间连接有斜撑连杆，钢板固定有井字脚手架立杆，水平梁的左右两部分别垂直固焊有定位杆，定位杆上焊接工字钢，吊耳穿过钢板与工字钢固定。

本实用新型结构简单、制作方便、稳定性好，有效解决了操作人员受阻挡操作不便的问题，避免了操作人员或者工具从两侧跌落电梯井。

申请人：发达控股集团股份有限公司
地址：330032 江西省南昌市昌北经济技术开发区玉屏西大街
国籍：CN
更多信息请下载全文后查看。

专利名称：一种电梯井道内可移动式施工操作平台专利类型：实用新型专利
发明人：刘燕京,邱勇,谷皋,卢圣群,仲宝龙
申请号：CN201820667174.7
申请日：20180507
公开号：CN208220169U
公开日：
20181211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电梯井道内可移动式施工操作平台。

包括支撑支架，平台板，支撑支架包括竖向支撑支架、平台板支撑支架、倾斜支撑支架，平台板支撑支架水平设置，竖向支撑支架竖向设置并且其上端连接在平台板支撑支架的一端的下部，竖向支撑支架靠紧电梯井道的侧壁，倾斜支撑支架的一端与平台板支撑支架的另一端连接，倾斜支撑支架的另一端与竖向支撑支架的下端连接，在竖向支撑支架和倾斜支撑支架之间连接有连梁，平台板支撑支架、竖向支撑支架、倾斜支撑支架构成三角支架，平台板设置在平台板支撑支架的上部，支撑支架的下端连接有水平设置的限位支架，限位支架支撑在电梯井门口下部的水平面上，倾斜支撑支架的上端支撑在电梯井道的混凝土结构上。

申请人：山东三箭建设工程管理有限公司,山东三箭建设工程股份有限公司
地址：250100 山东省济南市历城区七里河路36号
国籍：CN
代理机构：济南舜源专利事务所有限公司
更多信息请下载全文后查看。

新型电梯井操作钢平台的研制中建新疆建工阳光青年QC小组一、工程概况中海·雲鼎大观07区、08区位于乌鲁XX市米东南路2号新疆五建小区内,由2栋21层及1栋25层高层、2栋商业楼、2栋花园洋房、10栋3层联排别墅组成。

07区总建筑面积55464.97㎡,08区总建筑面积为37555.92㎡。

结构类型为框架-剪力墙结构。

二、小组简介QC小组概况表表1小组成员制表人:范智浩制表时间:20__年5月25日三、选择课题1.选题理由1)本工程质量目标为创乌鲁XX市房屋建筑优质结构工程奖,乌鲁XX市优质工程“亚心杯”XX市、区两级安全文明工地。

2)根据施工现场标准化要求,大力推广制式可循环工具料的设计利用,对提高施工进度、创新创效的要求越来越高。

3)普通电梯井施工作业的时候,采用从电梯基坑搭设井字架或在楼层间预埋工字钢悬挑搭设架体进行防护,并作为施工时的操作架,整体性差、吊装时需要重新搭设,存在较大的安全隐患且施工效率较低。

2.确定课题1.课题引进的思路:2.根据以上理由,小组把活动重点放在了电梯井操作架体的施工方案选择上,并针对此项目运用头脑风暴法,广泛提出自己的想法和意见,然后由组长田校岭整理形成了4个可供选择的研究课题,组织成员进行分析、评价、选择,具体见表2.制表人:王自功制表时间:20__年6月20日四、目标设定1.目标设定设计制式可循环利用钢平台,这种操作平台的利用可将施工速度提升50%,保证施工质量、安全。

2.目标可行性分析小组成员在设定目标后,从人、机、料、法、环等方面分析小组所拥有的资源。

（1）本QC小组成员现场经验丰富,理论知识储量丰富,能够提出解决问题的措施,已成功完成多项QC成果,并获得20__年度工程建设优秀质量管理小XX公司大力提倡新技术、新工艺的应XX公司总工、技术负责人牵头创建的“创新工作室”,小组成员创新热情高,施工队伍整体素质较强。

材料充足,资金有保障,采用的机具容易得到。
