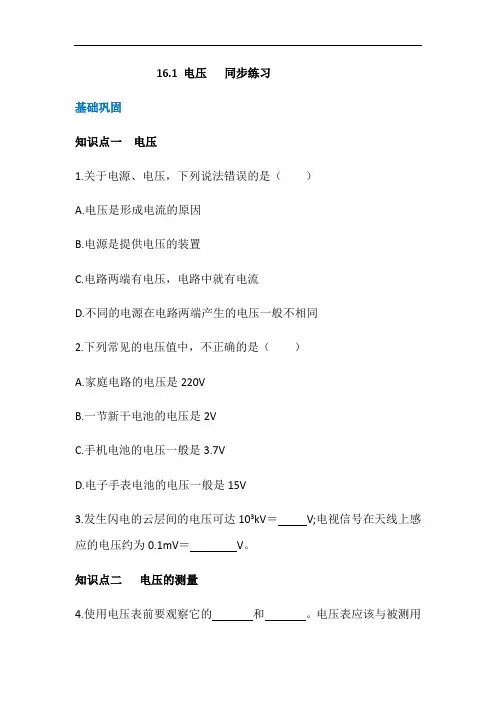

16.1 电压同步练习基础巩固知识点一电压1.关于电源、电压，下列说法错误的是（）A.电压是形成电流的原因B.电源是提供电压的装置C.电路两端有电压，电路中就有电流D.不同的电源在电路两端产生的电压一般不相同2.下列常见的电压值中，不正确的是（）A.家庭电路的电压是220VB.一节新干电池的电压是2VC.手机电池的电压一般是3.7VD.电子手表电池的电压一般是15V3.发生闪电的云层间的电压可达103kV＝V;电视信号在天线上感应的电压约为0.1mV＝V。

知识点二电压的测量4.使用电压表前要观察它的和。

电压表应该与被测用电器联;使电流从其接线柱流入，从接线柱流出;电压表(选填”可以”或“不可以”)直接接在电源两端。

5.如图所示，若电压表接入的量程为0～3V，此时电压表的度值是V，电压表的读数是V。

若电压表接入的量程是0～15V，此时电压表的分度值是V，电压表的读数是V。

由此可知，当指针偏转角度相同时，大量程的读数是小量程的倍。

6.如图所示，要用电压表测量灯L两端的电压，正确的接法是( )7.小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（）A.小灯泡并联，电压表测电源电压B.小灯泡串联，电压表测L2的电压C.小灯泡串联，电压表测L1的电压D.小灯泡并联，电压表测L2的电压8.请按要求连接电路:两灯串联，电压表测量灯L1两端的电压。

能力提升9.在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池。

将锌片(图左边)、铜片(图右边)与电压表相连，如图所示，下列说法正确的是（）A.锌电极是番茄电池的负极B.此番茄电池的电压为5伏C.番茄电池与电压表构成通路后，电路中有电流D.将电压表直接接在该番茄电池上，会损坏电压表10.在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）11.小宁在探究练习使用电压表时，把电压表接成了如图所示的电路。

当闭合开关时所发生的现象是（）A.灯泡亮，电压表有示数B.灯泡亮，电压表无示数C.灯泡不亮，电压表有示数D.灯泡不亮，电压表无示数12.如图所示，闭合开关后两灯均能发光，则（）A.甲为电流表，乙为电压表B甲为电压表乙为电流表C.甲、乙均为电流表D.甲、乙均为电压表13.如图所示电路中，电压表测量的是两端的电压。

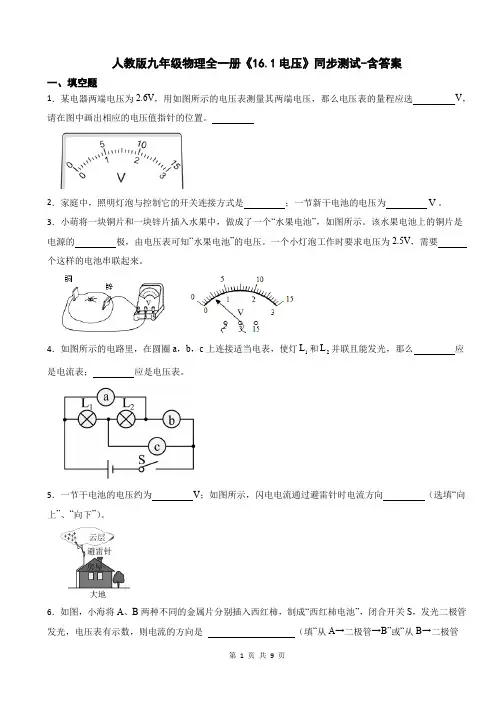

人教版九年级物理全一册《16.1电压》同步测试-含答案一、填空题1．某电器两端电压为2.6V，用如图所示的电压表测量其两端电压，那么电压表的量程应选V，请在图中画出相应的电压值指针的位置。

2．家庭中，照明灯泡与控制它的开关连接方式是；一节新干电池的电压为V。

3．小萌将一块铜片和一块锌片插入水果中，做成了一个“水果电池”，如图所示。

该水果电池上的铜片是电源的极，由电压表可知“水果电池”的电压。

一个小灯泡工作时要求电压为2.5V，需要个这样的电池串联起来。

4．如图所示的电路里，在圆圈a，b，c上连接适当电表，使灯1L和2L并联且能发光，那么应是电流表；应是电压表。

5．一节干电池的电压约为V；如图所示，闪电电流通过避雷针时电流方向（选填“向上”、“向下”）。

6．如图，小海将A、B两种不同的金属片分别插入西红柿，制成“西红柿电池”，闭合开关S，发光二极管发光，电压表有示数，则电流的方向是（填“从A→二极管→B”或“从B→二极管→A”）。

7．上海家庭照明电路的电压为伏。

脱排油烟机与其他家用电器之间是连接的（选填“串联”或“并联”）；在图中，与脱排油烟机工作原理相同的是（选填编号）。

8．如图所示的电路中，开关S闭合后，小灯泡L1、L2正常发光，则由此判断甲表是，乙表是（选填“电流表”或“电压表”元件符号）。

二、单选题9．如图所示是电压表的表盘，其示数是（）A．2.05V B．2.5V C．10.5V D．12.5V10．如图，闭合开关，电路正常工作，图中电流表A1、A2对应的示数为I1、I2，电压表V1、V2对应的示数为U1、U2。

下列说法正确的是（）A ．I 1＝I 2，U 1＞U 2B ．I 1＝I 2，U 1＜U 2C ．I 1＞I 2，U 1＝U 2D ．I 1＜I 2，U 1＝U 211．下列估测值中，最符合实际的是（ ）A ．我国家庭电路电压为220VB ．一本物理课本的质量约为5kgC ．学生书桌的高度约为1.7mD ．中学生正常步行的速度约为9m/s12．如图所示的电路中a 、b 是电表，闭合开关时两灯泡都正常发光，则（ ）A ．a 、b 都是电流表；两灯泡是串联B ．a 、b 都是电流表；两灯泡是并联C ．a 、b 都是电压表；两灯泡是串联D ．a 、b 都是电压表；两灯泡是并联13．估测在实际生活中的应用十分广泛，下列物理量的估测最接近实际的是（ ）A ．中学生的身高约160dmB ．家用冰箱正常工作时的电流约为50AC ．手机电池的电压约36VD ．中学生双脚站立时对地压强约为1×104Pa14．在如图所示的电路中，闭合开关后，当滑片P 向右移动时，下列说法正确的是（ ）A ．电流表 1A 示数变大B ．电流表 2A 示数变小C．灯泡L的亮度变暗D．电压表V示数变大15．小琳同学根据如图所示的电路图，测出了灯泡两端的电压和通过灯泡的电流，如果将电压表和电流表的位置互换，则闭合开关后（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表会被烧坏D．灯泡会被烧坏16．下列数据中，符合生活实际的是（）A．将一个鸡蛋从地上拾起并举过头顶做功约为10JB．人体的安全电压是36VC．汽油机的效率可以达到99%D．中学生上楼的功率可达200W17．如图所示，开关S1闭合后，两灯均正常发光，两电表均有读数，下列判断正确的是（）A．甲是电流表，乙是电压表B．甲、乙都是电流表C．甲是电流表，乙是电压表或电流表D．甲、乙都是电压表18．如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均亮，则下列接法正确的是（）A ．甲接电压表，乙接电流表B ．甲、乙均接电流表C ．甲、乙均接电压表D ．甲接电流表，乙接电压表三、多选题19．如图所示，当开关S 1、S 2闭合时，两灯都能正常发光，当开关S 2断开时（ ）A ．电压表读数变小B ．电压表读数不变C ．电流表读数变大D ．电流表读数变小20．如图所示，开关断开时电压表的示数为6V ，闭合开关后，电压表的示数为4V ，下列描述正确的是（ ）A ．1L 两端电压为2VB ．1L 两端电压为4VC ．2L 两端电压为4VD ．1L 和2L 两端电压之和为6V21．下列有关物理量的估测，符合生活实际的是（ ）A ．电冰箱的工作电流约15AB ．中学生的正常体温约为37C C ．对人体的安全电压是36VD ．我国家庭电路的电压是220V22． 如图所示，电源电压为U ，电路中定值电阻的阻值相等，a 为电流表、电压表、定值电阻中的一种。

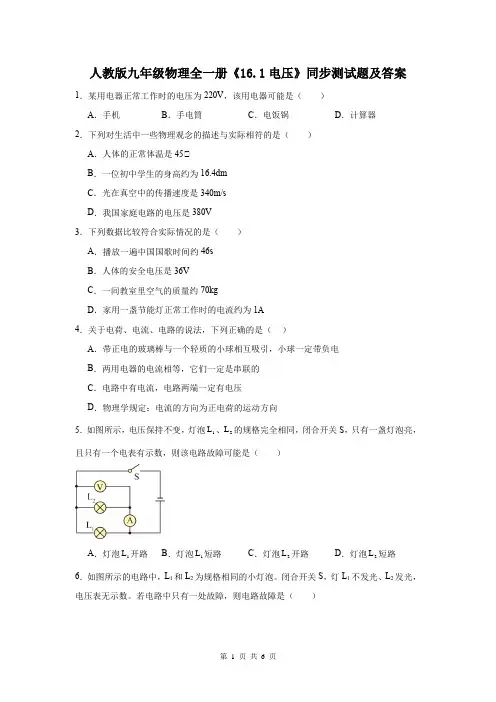

人教版九年级物理全一册《16.1电压》同步测试题及答案1．某用电器正常工作时的电压为220V ，该用电器可能是（ ） A ．手机B ．手电筒C ．电饭锅D ．计算器2．下列对生活中一些物理观念的描述与实际相符的是（ ） A ．人体的正常体温是45℃B ．一位初中学生的身高约为16.4dmC ．光在真空中的传播速度是340m/sD ．我国家庭电路的电压是380V 3．下列数据比较符合实际情况的是（ ） A ．播放一遍中国国歌时间约46s B ．人体的安全电压是36V C ．一间教室里空气的质量约70kgD ．家用一盏节能灯正常工作时的电流约为1A 4．关于电荷、电流、电路的说法，下列正确的是（ ）A ．带正电的玻璃棒与一个轻质的小球相互吸引，小球一定带负电B ．两用电器的电流相等，它们一定是串联的C ．电路中有电流，电路两端一定有电压D ．物理学规定：电流的方向为正电荷的运动方向5．如图所示，电压保持不变，灯泡1L 、2L 的规格完全相同，闭合开关S ，只有一盏灯泡亮，且只有一个电表有示数，则该电路故障可能是（ ）A ．灯泡1L 开路B ．灯泡1L 短路C ．灯泡2L 开路D ．灯泡2L 短路6．如图所示的电路中，L 1和L 2为规格相同的小灯泡。

闭合开关S ，灯L 1不发光、L 2发光，电压表无示数。

若电路中只有一处故障，则电路故障是（ ）A．灯L1短路B．电压表损坏C．灯L1断路D．导线ab断路7．如图所示电路，闭合开关，L1、L2。

两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零, 造成此现象的原因可能是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路8．下列估测的物理量最接近实际的是（）A．一桶5L装矿泉水的质量约为100kgB．仙女山冬天最低气温可达﹣5℃左右C．教室投影仪的工作电压为380VD．滑雪运动员比赛的速度约为200m/s9．如图所示，在探究串联电路电压特点的实验中，闭合开关，两只电压表示数均为3V，则可能发生的故障是（）A．L2短路B．L1断路C．L2断路D．S断路10．在烧杯中加入某种液体，将铜片和锌片放入其中，制成一个电池。

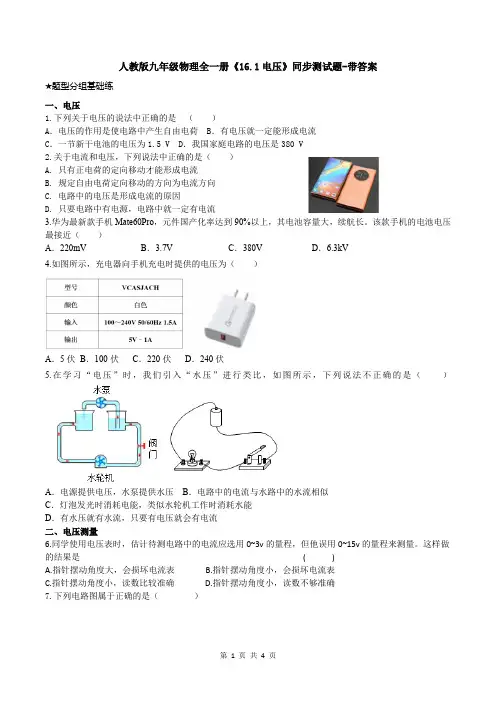

人教版九年级物理全一册《16.1电压》同步测试题-带答案★题型分组基础练一、电压1.下列关于电压的说法中正确的是（）A．电压的作用是使电路中产生自由电荷 B．有电压就一定能形成电流C．一节新干电池的电压为1.5 V D．我国家庭电路的电压是380 V2.关于电流和电压，下列说法中正确的是（）A. 只有正电荷的定向移动才能形成电流B. 规定自由电荷定向移动的方向为电流方向C. 电路中的电压是形成电流的原因D. 只要电路中有电源，电路中就一定有电流3.华为最新款手机Mate60Pro，元件国产化率达到90%以上，其电池容量大，续航长。

该款手机的电池电压最接近（）A．220mV B．3.7V C．380V D．6.3kV4.如图所示，充电器向手机充电时提供的电压为（）A．5伏B．100伏C．220伏D．240伏5.在学习“电压”时，我们引入“水压”进行类比，如图所示，下列说法不正确的是（）A．电源提供电压，水泵提供水压B．电路中的电流与水路中的水流相似C．灯泡发光时消耗电能，类似水轮机工作时消耗水能D．有水压就有水流，只要有电压就会有电流二、电压测量6.同学使用电压表时，估计待测电路中的电流应选用0~3v的量程，但他误用0~15v的量程来测量。

这样做的结果是( )A.指针摆动角度大，会损坏电流表B.指针摆动角度小，会损坏电流表C.指针摆动角度小，读数比较准确D.指针摆动角度小，读数不够准确7.下列电路图属于正确的是（）8.在如图所示的电路中，闭合开关S，能用电压表测量灯L1两端电压的是（）9.小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则( )A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏10.某同学连接的电路如图所示，对于实验过程中出现的现象及分析，下列判断正确的是（）A．开关闭合后，如果电压表示数为零，灯泡L2一定不发光B．开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了C．如果只有灯泡L1断路，则开关闭合后，电压表示数一定为零D．如果只有灯泡L2断路，则开关闭合后，电压表示数一定为零11.如图是小明同学自制的盐水电池，他分别把一块铜片与一块锌片插入一杯盐水中，然后连接到一个电压表上。

人教版九年级物理全一册《16.1 电压》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电流和电压，下列说法中正确的是（）A．电路两端有电压，电路中就一定有电流B．负电荷定向移动的方向为电流方向C．电路中有电流不一定有电压D．在电源的外部，电流从电源的正极流向电源的负极2．新能源汽车环保节能，在现代生活中的作用越来越重要。

给电动乘用汽车充电时，下列说法正确的是（）A．化学能转化为电能B．电能转化为内能C．存储的化学能增加D．充电电压是36V3．图是小华同学连接的实验电路图，如果直接闭合开关S，则（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏，电压表可能被烧坏D．电流表可能被烧坏，电压表不会被烧坏4．如图所示，是“伏安法测电阻”的实验电路图。

张三同学在做此实验时，不小心将电流表和电压表互换了位置，则闭合开关后，可能造成的后果是（）A．只损坏电流表B．只损坏电压表C．电流表和电压表都被损坏D．电流表和电压表都不会被损坏5．如图所示电路，闭合开关S，灯泡L不亮且电流表和电压表均无示数，用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定（）A．变阻器短路B．灯泡短路C．开关断路D．电流表断路6．某课外小组将铜片和锌片插入橙子中，就制成了一个水果电池。

他们用导线将电流表的两个接线柱分别连在铜片和锌片上，观察到电流表指针发生了偏转，如图所示。

关于该电路，说法正确的是（）A．铜片A是“橙子电池”的负极B．在导线中发生定向移动的是正电荷C．若将锌片B也换成铜片，电流表的示数会变大D．自由电子定向移动的方向是从锌片B流出，流过电流表，再流回铜片A7．练习使用电压表测量某一段电路两端电压时，发现电压表指针偏转如图所示。

出现这一现象的原因是（）A．电压表一定串联在所测电路中B．电流从电压表的正接线柱流出，从负接线柱流入C．所测电压已经超出电压表的量程D．电压表此时测量的一定是电源两端的电压8．如图所示，电源电压一定。

人教版九年级物理全一册《16.1电压》同步练习题（附含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，闭合开关后，L1、L2正常发光，若将手中的两个导线夹接在灯泡L1两端，则出现的现象及其描述正确的是A．L1被短接，只有L2发光B．电源被短路，两灯泡都不发光C．电压表能测量出L2两端的电压U2D．L1和L2两端的电压之和等于3V2．在如图所示的电路中，闭合开关S后，灯泡L1不亮，L2亮，电压表无示数。

假设电路中仅有一处故障，其故障可能是（）A．L1短路B．L2短路C．L1断路D．电压表断路L不发光，但小灯3．如图所示是某同学探究串联电路的电压规律所连接的电路。

闭合开关后，发现小灯泡1泡2L正常发光，且电压表有示数。

下列说法正确的是（）A．将导线①的左端改接到a接线柱，闭合开关后电压表会被短路B ．测量1L 两端的电压，可以直接将导线①上端改接到a 接线柱C ．电压表测量的是小灯泡2L 两端的电压D ．小灯泡1L 不发光，可能是小灯泡1L 断路4．如图所示电路中，闭合开关S 后，发现小灯泡L 不亮，电压表示数较大，电流表示数为0。

若电路中只有一处故障，可能是（ ）A ．定值电阻R 短路B ．定值电阻R 断路C ．小灯泡 L 短路D ．小灯泡L 断路 5．关于电流表和电压表的使用，下列说法中错误的是（ ）A ．使用前都应检查指针是否指零B ．若有两个量程，试触时都选用大量程C ．电表量程改变后，每个小格代表的值即分度值保持不变D ．在分析电路的连接方式时，电流表应看作一根导线，电压表应看作断路6．如图所示的电路中，闭合开关S 1、S 2，小灯泡L 1和L 2正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是（ ）A ．电流表测量的是L 1的电流B ．电压表不能测量L 1两端的电压C ．取下L 2时，L 1正常发光D ．只断开开关S 2时，电压表无示数7．如图所示是某电路的一部分，则电压表1V 、2V 分别测的是哪部分电路两端的电压？（ ）A ．电压表1V 测灯1L 两端的电压，电压表2V 测灯 3L 两端的电压B ．电压表1V 测灯2L 两端的电压，电压表2V 测灯 1L 、2L 两端的电压C ．电压表1V 测灯1L 、2L 两端的电压，电压表 2V 测灯2L 、3L 两端的电压D ．电压表1V 测灯2L 、3L 两端的电压，电压表 2V 测灯1L 、2L 两端的电压8．如图所示的电路中，仪表使用正确的是（ ）A ．B ．C ．D ．9．如图所示的电路，若闭合开关后两灯都能发光，则（ ）A ．甲、乙均为电流表B ．甲、乙均为电压表C．甲为电流表，乙为电压表D．甲为电压表，乙为电流表10．在以下四幅实物连接图中，正确的是A．B．C．D．二、填空题11．已知R1=4Ω，R2=6Ω，将它们串联后接入电压为10V的电路中，总电阻为Ω，R1、R2两端电压之比为．通电1min，电流通过电阻R2所做的功为J．12．人们为了纪念意大利物理学家在电学方面的伟大贡献，用他的名字作为电压的单位名称。

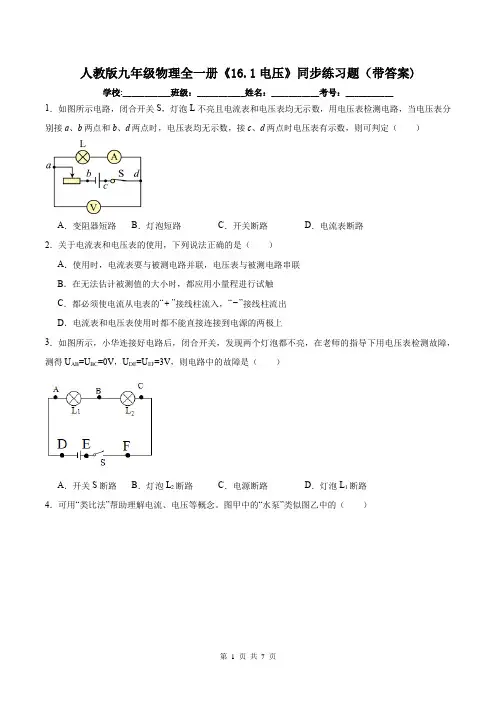

人教版九年级物理全一册《16.1电压》同步练习题（带答案) 学校:___________班级：___________姓名：___________考号：___________1．如图所示电路，闭合开关S，灯泡L不亮且电流表和电压表均无示数，用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定（）A．变阻器短路B．灯泡短路C．开关断路D．电流表断路2．关于电流表和电压表的使用，下列说法正确的是（）A．使用时，电流表要与被测电路并联，电压表与被测电路串联B．在无法估计被测值的大小时，都应用小量程进行试触C．都必须使电流从电表的“+”接线柱流入，“-”接线柱流出D．电流表和电压表使用时都不能直接连接到电源的两极上3．如图所示，小华连接好电路后，闭合开关，发现两个灯泡都不亮，在老师的指导下用电压表检测故障，测得U AB=U BC=0V，U DE=U EF=3V，则电路中的故障是（）A．开关S断路B．灯泡L2断路C．电源断路D．灯泡L1断路4．可用“类比法”帮助理解电流、电压等概念。

图甲中的“水泵”类似图乙中的（）A．开关B．电源C．导线D．用电器5．下列有关常见电压值的表述，正确的是（）A．一节干电池的电压是2VB．我国家庭电路的电压是110VC．手机电池电压约为3.7VD．电脑USB接口输出电压是220V6．下列估测最符合实际的是（）A．一个鸡蛋的质量约为500g B．一层楼的高度约为30dmC．一支铅笔的长度约为10dm D．一节干电池的电压约为2V7．以下用电器中，能直接在220V电压下正常工作的是（）A．电子手表B．电子体温计C．电视机遥控器D．电视机8．小明在测量小灯泡电功率的实验中，正确连接电路后，闭合开关S，发现灯泡L不发光，电流表和电压表均无示数。

于是小明拆下电压表，利用其查找故障，他将电压表的负接线柱接在电源负极，如图所示，闭合开关S后，他将电压表的正接线柱分别接在电路中的各处，示数如下表所示，若电路中只有一处故障，则可能是（）电压表正接线柱与其他接线柱连接情况A B C D E F G H电压表示数/V33300000A．滑动变阻器断路B．灯泡L短路C．连接H处和电源负极的导线断路D．开关S处断路二、填空题9．对人体安全的电压值不高于V；如图甲所示电路中，电流表A1的示数如图乙所示，则A1的示数为A，电流表A2的示数为0.9A，则L1中的电流是A。

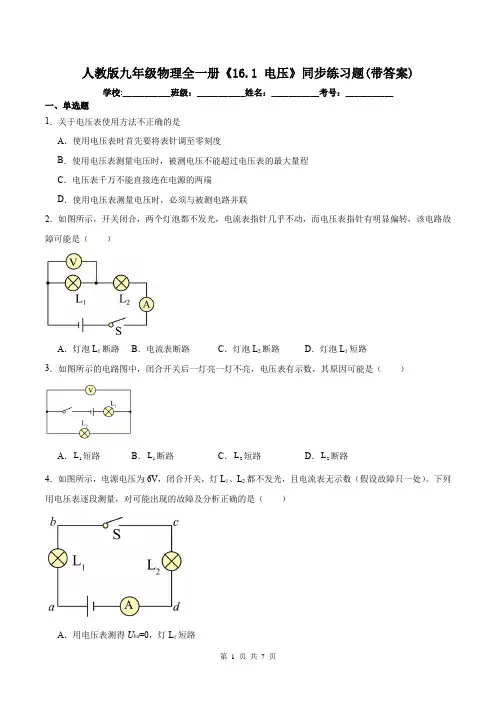

人教版九年级物理全一册《16.1 电压》同步练习题(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电压表使用方法不正确的是A ．使用电压表时首先要将表针调至零刻度B ．使用电压表测量电压时，被测电压不能超过电压表的最大量程C ．电压表千万不能直接连在电源的两端D ．使用电压表测量电压时，必须与被测电路并联2．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）A ．灯泡L 1断路B ．电流表断路C ．灯泡L 2断路D ．灯泡L 1短路3．如图所示的电路图中，闭合开关后一灯亮一灯不亮，电压表有示数，其原因可能是（ ）A ．1L 短路B ．1L 断路C ．2L 短路D ．2L 断路4．如图所示，电源电压为6V ，闭合开关，灯L 1、L 2都不发光，且电流表无示数（假设故障只一处）。

下列用电压表逐段测量，对可能出现的故障及分析正确的是（ ）A ．用电压表测得U bd =0，灯L 1短路B．用电压表测得U ab=6 V，灯L2开路C．用电压表测得U ad=6 V，电流表开路D．用电压表测得U cd=6 V，灯L2开路5．如图所示电路，电源电压为4.5V保持不变，当开关S闭合后，只有一个灯泡发光且电压表的示数等于电源电压，产生这一现象的原因可能是（）A．灯泡L1处断路B．灯泡L2处断路C．灯泡L1处短路D．灯泡L2处短路6．给手机充电时，充电器输出的电压最接近（）A．220V B．110V C．48V D．5V7．如图所示，闭合开关，电路正常工作，一段时间后，其中一个电表示数突然变大，为判断故障，在此电路中把电阻R1与R2位置互换，闭合开关后，两电表都没有示数，则故障原因是（）A．R1内部短路B．R1内部断路C．R2内部短路D．R2内部断路8．导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是（）A．电流B．电阻C．电压D．重力势能9．如图所示，电源电压为4V，闭合开关，电流表的示数为0.2A，电压表示数为2V，把电灯L1从灯座上旋下来，下列说法正确的是（）A．电压表的示数为4V B．电压表的示数为2VC．电流表的示数为0.4A D．电流表的示数为0.2A10．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1A，电电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是（）A．0.9V、3.6V B．0.9V、0V C．4.5V、0V D．4.5V、4.5V二、填空题11．海洋中有一种会放电的鱼叫电鳐，它放电时最高电压可高达200 V，即为kV，游近电鳐的鱼会被电死或电晕，因为海水是．12．如图所示，使L1和L2两个灯泡并联，a、b、c三个电流表或电压表的示数依次为1.5，1.2，2.5，则电灯L1两端的电压为V，L1中的电流为A，C表为表。

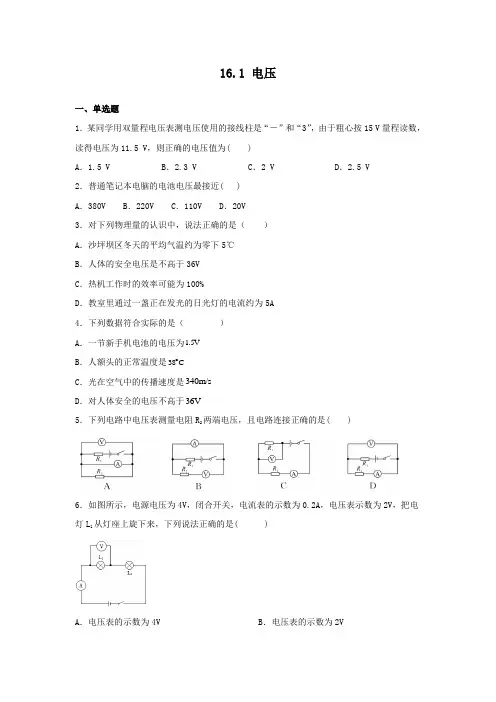

16.1 电压一、单选题1．某同学用双量程电压表测电压使用的接线柱是“－”和“3”，由于粗心按15 V量程读数，读得电压为11.5 V，则正确的电压值为( )A．1.5 V B．2.3 V C．2 V D．2.5 V2．普通笔记本电脑的电池电压最接近( )A．380V B．220V C．110V D．20V3．对下列物理量的认识中，说法正确的是（）A．沙坪坝区冬天的平均气温约为零下5℃B．人体的安全电压是不高于36VC．热机工作时的效率可能为100%D．教室里通过一盏正在发光的日光灯的电流约为5A4．下列数据符合实际的是（）A．一节新手机电池的电压为1.5VB．人额头的正常温度是38CC．光在空气中的传播速度是340m/sD．对人体安全的电压不高于36V5．下列电路中电压表测量电阻R2两端电压，且电路连接正确的是( )6．如图所示，电源电压为4V，闭合开关，电流表的示数为0.2A，电压表示数为2V，把电灯L1从灯座上旋下来，下列说法正确的是( )A．电压表的示数为4V B．电压表的示数为2VC．电流表的示数为0.4A D．电流表的示数为0.2A7．以下估测数据符合实际情况的是（）A．一个成年人的体积约0.5m3B．一枚一元硬币约60gC．对人体来说安全电压大约是36VD．洗澡水的温度约是40℃8．某同学根据如图所示的电路图，测量小灯泡两端的电压和通过灯泡的电流，闭合开关后发现小灯泡不发光，电流表指针无明显偏转，电压表指针有较大偏转，则可能的原因是( )A．电压表断路 B．小灯泡断路 C．电流表断路 D．开关断路二、填空题9．0.1A= mA 320mV= V10.一节干电池的电压是______V，家庭电路中各用电器之间的连接方式是______(选填“串联”或“并联”)。

11.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。

观察电压表的接线和指针偏转情况可知：锌片是盐水电池的______(选填“正”或“负”)极，电池的电压是______V。

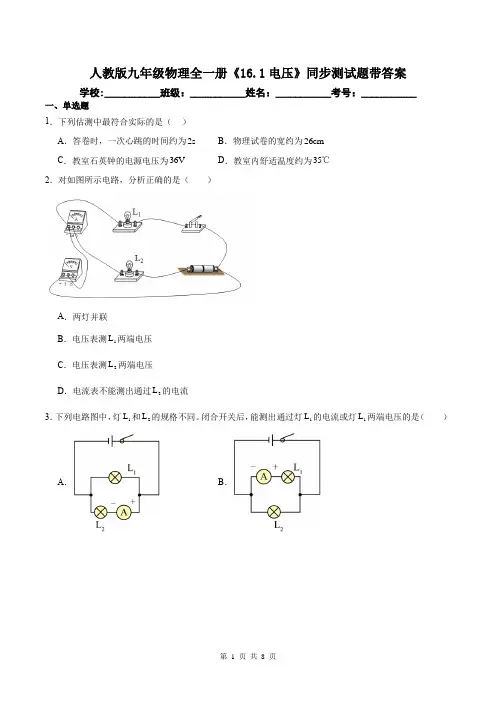

人教版九年级物理全一册《16.1电压》同步测试题带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列估测中最符合实际的是（ ）A ．答卷时，一次心跳的时间约为2sB ．物理试卷的宽约为26cmC ．教室石英钟的电源电压为36VD ．教室内舒适温度约为35℃2．对如图所示电路，分析正确的是（ ）A ．两灯并联B ．电压表测1L 两端电压C ．电压表测2L 两端电压D ．电流表不能测出通过2L 的电流3．下列电路图中，灯1L 和2L 的规格不同。

闭合开关后，能测出通过灯1L 的电流或灯1L 两端电压的是（ ）A ．B ．C．D．4．如图所示电路中，电源电压保持不变。

闭合开关S，电路正常工作。

过了一会儿，电表的示数一个变大，一个变小，则对该电路故障的分析正确的是（）A．灯L可能短路B．灯L可能断路C．电阻R一定断路D．电阻R可能短路5．如图所示电路图中，闭合开关，灯L1和L2组成联电路，电压表V1测量的是灯泡两端电压，下列正确的是（）A．串，L1B．并，L1C．串，L2D．并，L26．电动车车企为了增加续航，设计出“无极耳”电池。

所谓极耳，就是从电芯（电源装置）中将正负极引出来的金属导电体，取消极耳可以避免电能在极耳中的损耗，关于电池说法正确的是（）A．无极耳电池没有正负极B．电路中有电池就一定有电流C．无极耳电池是提供电能的装置D．对无极耳电池充电的过程中化学能转化为电能7．如图所示的电路，电源电压3V。

闭合开关，灯L1和灯L2均不发光，已知导线及各处连接完好。

为了查找故障，用电压表测得三次接线柱间的电压如表所示，若电路只有一处故障，则（）两接线柱电压表示数A和B3VE和H3VF和H0VA．灯L1一定发生短路故障B．灯L1一定发生断路故障C．灯L2一定发生短路故障D．灯L2一定发生断路故障8．现有两量程的电压表一只，但0～3 V的刻度线已模糊不清，实验中用的是0～3 V 的量程，从0～15 V 的刻度盘上读出的电压是6.5 V，则此时的实际电压是()A．6.5 V B．2.5 VC．1.3 V D．无法确定9．下列物理量的认识中，最接近实际的是（）A．我国家庭电路的电压为380VB．初中物理课本的长度为26cmC．冷冻室里冰淇淋的温度为10℃D．一个普通中学生的质量约为500kg10．下列物理量最接近实际的是（）A．人感觉舒适的环境温度约为37℃B．家庭电路的电压是380VC．一名普通中学生的质量约为55kg D．光的传播速度是340m/s11．根据生活经验，你认为下列数据符合实际情况的是（）A．教室里的大气压强约为2个标准大气压B．你答题所用2B铅笔的质量约为8gC．教室中日光灯的额定电压为110VD．人眨眼一次的时间约5s12．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。

人教版九年级物理全一册《16.1电压》同步练习题（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．三节蓄电池串联后蓄电池组的电压是（）A．1.5V B．6V C．36V D．220V2．一只电压表有0~3V和0~15V两个量程，某次实验中用的是0~3V量程，而从0~15V量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7V C．1.7V D．1.5V3．下列有关于电表的使用方法说法错误的是（）A．电压表应与被测电路串联B．电流表不可以直接与电源两极相连C．电流应当从电表的正接线柱流入，从负接线柱流出D．所测量的电流和电压不能超过电表的量程4．小琳同学根据如图所示的电路图，测出了灯泡两端的电压和通过灯泡的电流，如果将电压表和电流表的位置互换，则闭合开关后（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表会被烧坏D．灯泡会被烧坏5．如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大，则（）A．L1和L2的连接方式是并联B．电压表测量的是L2两端电压C．通过L1的电流比通过L2的大D．通过L1的电流等于通过L2的电流6．如图所示的电路中，电源电压为6伏，电压表的示数为2．2伏，电路中各元件均工作正常．则：（）A．R1两端的电压为2．2V，两个电流表的读数相同B．R1两端的电压为2．2V，A1的读数大于A2的读数C．R2两端的电压为3．8V，A1的读数可能大于A2的读数D．R2两端的电压为6V，A1的读数可能大于A2的读数7．如图所示的电路，闭合开关后，下列说法正确的是（）A．两只小灯泡是串联连接的B．两个电流表中1A示数较大C．1L被短路后，2L的亮度不变D．拧掉1L后电压表示数不变8．如图是某同学用完好的器材做实验时的电路图，下列说法中正确的是（）A．当开关断开时，电压表和电流表的示数均为零B．当开关由断开到闭合时，电压表和电流表的示数均变大C．若L1短路，闭合开关，电流表指针偏转，电压表示数为零D．将电流表和电压表的位置交换，闭合开关，两灯均不发光二、填空题9．在我国，家庭电路的电压是V；高考时许多考点使用金属探测仪防止考生作弊，金属是（选填“导体”或“绝缘体”）．10．如图所示的一种水果电池，根据电压表指针偏转方向可以判断水果电池正极是片。

人教版九年级物理全一册《16.1电压》同步测试-附答案一、填空题1．我国家庭电路正常工作的电压是V；电灯、电饭煲、空调等各种用电器之间的连接方式是（选填“串联”或“并联”）。

2．如图所示，电压表的示数为V。

3．将A、B两个金属片插入苹果中制成“水果电池”，用电压表测量“水果电池”的电压，如图所示，则该电池的正极是（选填“A”或“B”）。

4．如图所示，灯L1与L2串联在由三节蓄电池组成的电源上，先用电压表测灯L1两端的电压为2.6V，则选用电压表的量程是．再测电源电压时，只将电压表接B的一端改接C，这种接法（正确/不正确），理由是5．计算机鼠标装有传感器来监视鼠标的移动情况，如图是它的工作原理示意图．物体M在轨道上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离．当物体M向右移动时，电流表示数将，电压表示数将．(均填“变大”“不变”或“变小”)6．如图甲所示，是表的刻度盘，当指针如图所示时，读数是，若把这个表接在图乙所示电路中使用，应接在（选填“a”或“b”）处。

7．1881年，在巴黎召开的第一届国际电学会议决定用法国物理学家的名字命名电流单位；人们为了纪念意大利物理学家伏特在电学方面的伟大贡献，用他的名字作为的单位名称。

8．如图所示，要使1L和2L两个灯泡并联，电表a应为，电表b应为。

（均选填“电流表”或“电压表”）二、单选题9．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则下列说法正确的是（）A．甲接电流表，乙接电压表B．甲、乙均接电压表C．甲、乙均接电流表D．甲接电压表，乙接电流表10．关于各电路元件数据符合或接近实际情况的是（）A．家用电冰箱的工作电流约为5AB．一节干电池的电压为3VC．一台智能手机电池电压约为10VD．构成导线的铜原子直径约为1×10﹣10米11．在图所示的电路中，电流表、电压表使用正确的是（）A．B．C．D．12．对下列物理量的认识中，最接近实际的是（）A．汽车发动机的效率能达到90%B．冬天洗澡水的温度约为80℃C．一节新干电池的电压为2V D．人体的安全电压不高于36V13．如图所示电路中两只灯泡L1和L2均正常发光，则下面说法中正确的是（）A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表14．下列关于电压的叙述正确的是（）A．电压是形成电流的原因B．电路中有电流时，电路两端不一定有电压C．电路中只要有电压就一定有电流D．任何情况下，一节干电池的电压都是1.5V15．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后为使两灯均能发光，则（）A．甲接电压表，乙接电流表B．甲、乙均接电压表C．甲、乙均接电流表D．甲接电流表，乙接电压表16．下列符合实际的是（）A．0℃的冰内能为0JB．家庭电路的电压是36VC．人体的安全电压不高于220VD．家用电冰箱正常工作时的电流大约是1A三、多选题17．如图所示的电路中，甲、乙为电流表或电压表。

16.1 电压同步练习1. 一节新干电池的电压是（）A．1.5V B．15V C．36V D．220V2. 把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是( )A．水果电池把化学能转化为电能 B．水果电池把电能转化为化学能C．水果电池把内能转化为电能D．金属片B是水果电池的正极3. 关于电压，下列说法正确的是（）A．电路两端存在电压，电路中一定存在电流B．只要电路中有电流，在电路两端就一定存在电压C．电压的国际单位有伏特、千伏、毫伏、微伏等D．经验证明高于36V的电压对人体是安全的4. 如图所示，能正确地测出小灯泡L1两端电压的电路是（）5. 如图所示，下列说法正确的是（）A．电流表、电压表的连接都是错误的B．S，S1和S2都闭合时，电流表测L2中的电流C．S，S1和S2都闭合时，电流表测L1中的电流D．S，S1和S2都闭合时，电压表只能测量L2两端的电压6. 如图所示是某同学设计的用电压表测灯泡两端电压和用电流表测电路的电流，当闭合S后，下列判断正确的是（）A．灯泡灯丝会烧坏B．电流表会烧坏C．电压表会烧坏D．两表都会烧坏7.家用照明电路电压为 V，工厂用的动力电压是 V。

8. 单位换算：(1)56kV＝________V (2)700V＝________mV (3)2mV＝________V(4)90mV＝________kV (5)1.5mV＝________V＝________kV (6)2.5×104V＝________kV9. 一只双量程电压表，使用“－、3”两个接线柱时，电压表的量程是________V。

分度值是________V；使用“－、15”两个接线柱时，电压表的量程是________V，分度值是________V。

10. 小灯泡两端的电压大小可以用测量，使用时，必须将其在待测电路两端，并使电流从流入电压表，从流出电压表，使用电压表时要注意选择合适的。

人教版九年级物理上册第16章《电压电阻》第1节电压（同步练习）1．关于电流、电压和电阻，下列说法正确的是（）A．只有自由电子定向移动才能形成电流B．电路两端有电压，电路中就一定有电流C．电压使自由电荷发生定向移动形成电流D．只有36V的电压对人体才是安全的【答案】C【解析】解：A、正电荷、负电荷的定向移动都可以形成电流，故A错误；B、电路中有电压且电路是通路，电路中才有电流，所以有电压不一定能形成电流，故B错误；C、电压是使自由电荷发生定向移动形成电流的原因，故C正确；D、对人体的安全电压是不高于36V，故D错误。

故选：C。

2．下列有关电压、电流和电阻的说法正确的是（）A．电压的作用是在电路中产生自由电荷B．电路中有电流时，就一定有电压C．只要电荷移动就能形成电流D．导体的电阻由它两端电压和通过的电流决定【答案】B【解析】解：A、电压的作用是使电荷发生定向移动形成电流，故A错误。

B、电压是使电路形成电流的原因，电路中有电流时，就一定有电压，故B正确。

C、电荷的定向移动形成电流，故C错误。

D、电阻大小与导体的材料、长度、横截面积、温度有关，与导体中的电流、导体两端的电压无关，故D错误。

故选：B。

3．下列电学实验操作中，正确的是（）A．连接电路时，开关处于断开状态B．直接用导线将电源的正、负极连接C．测量用电器两端电压时，电压表应与被测用电器串联D．电流从电流表的“﹣”接线柱流进，从“+”接线柱流出【答案】A【解析】解：A、电路连线时，为了保护电路，开关应断开，故A正确；B、直接用导线将电源的正、负极连接，电源会被短路，故B错误；C、测量用电器两端电压时，电压表应与被测用电器并联，故C错误；D、电流应从电流表的“+”接线柱流进，从“﹣”接线柱流出，这样电流表的指针才能正常偏转，故D错误。

故选：A。

4．下列有关常见电压值的表述，正确的是（）A．一节干电池的电压是2V B．我国家庭电路的电压是110VC．手机电池电压约为4V D．电脑USB接口输出电压是220V 【答案】C【解析】解：A、一节新干电池电压为1.5V。

初中物理导学测评16.1《电压》一、选择题（每小题4分,共28分）1. 下列说法正确的是( )A. 有电压就一定能形成电流B. 有电源就一定有电压且有电流C. 电压是形成电流的条件之一D. 同一个小灯泡在不同的电压下的亮度是一样的2. 某同学使用电压表时，估计待测电路中的电压应选用0-3V的量程，但他误用0-15V的量程来测量。

这样做的结果是( )A. 指针摆动角度大，会损坏电压表B. 指针摆动角度小，会损坏电压表C. 指针摆动角度小，读数比较准确D. 指针摆动角度小，读数不够准确3. 比较电流表和电压表的使用方法,下列说法错误的是( )A. 接入电路前要估计测量值的范围,来选定量程B. 接入电路时都要使电流从正接线柱流入,从负接线柱流出C. 接入电路时都严禁将表的两个接线柱直接接到电源的两极上D. 使用前都要检查指针是否对准零刻度线4. 如图所示电路中,闭合开关S, 灯泡发光,电路正常。

若将电压表与电流表交换位置后连入电路中, 电路可能出现的情况是( )A. 电流表、电压表被烧毁B. 电压表示数接近电源电压C. 灯泡正常发光D. 电流表有示数5. 如图所示，当开关S闭合后，电压表测出的电压是（）A. 灯L1两端的电压B. 灯L2两端的电压C. 灯L1和L2两端的总电压D. 电源两端的电压6. 如图闭合开关后发现小灯泡不亮, 电流表无示数, 用电压表测量发现U ab=0V, U bc=0V, U cd=3V, U ad=3V，则故障可能是( )。

A．电流表断路了B．小灯泡灯丝断了C．小灯泡被短路了D．开关接触不良7. 如图电路中，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数. 过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是( )A. L1灯丝断了B. L1短路C. L2灯丝断了D. L2短路二、填空题:（每小格2.5分,共40分）8. 是形成电流的原因，的作用是使电路两端保持有一定的电压。

人教版九年级物理全一册《16.1电压》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．我国家庭电路的电压为（）A．1.5伏B．2伏C．220伏D．380伏2．关于电压表和电流表下列说法正确的是（）A．电压表和电流表都不可以直接接在电源两端B．电压表和电流表都可以直接接在电源两极C．电流表可以直接接在电源两端D．电压表可以直接接在电源两极3．下列电路图中，电流表或电压表的使用正确的是（）A．B．C．D．4．如图所示，某兴趣小组用电压表来测量自制水果电池两端的电压。

下列说法正确的是（）A．铜片是水果电池的正极B．该水果电池的电压是3VC．铁片是水果电池的正极D．水果电池中正电荷从铜片向铁片移动5．在下图中，能用电压表直接测出灯L1两端电压的电路图是（）A．B．C．D．6．如图所示的电路，闭合开关，小灯泡发光；断开开关，将小灯泡和电流表位置互换后，重新闭合开关，则（）A．小灯泡不能发光B．小灯仍能发光C．电压表和电流表示数都变为零D．电压表示数变大，电流表会被烧坏7．如图所示的电路图中，圆圈是电流表或电压表，各元件和各部分连接均完好，闭合开关，下列说法正确的是（）A．若两灯串联，则②为电流表，②②均为电压表，且②②示数相等B．若②②为电流表，②为电压表，则②有示数，②无示数，②测电源电压C．若②为电压表，②②均为电流表，则②的示数可能与②的示数相等D．若②②为同种电表，②为另一种电表时，则两灯不能均发光8．在图所示的电路中，电表1、2、3分别是电流表或电压表。

电阻R1和R2并联，则下列关于电表类型的判断中正确的是（）A．电表1是电压表，电表2、3是电流表B．电表2是电压表，电表1、3是电流表C．三个电表都是电流表D．三个电表都是电压表二、填空题9．如图所示，其中电压表的读数是V，电流表的读数是A．10．物理学中规定，定向移动的方向为电流的方向。

人教版九年级物理全一册《16.1 电压》同步练习题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列物理量最接近实际的是（）A．中学生双脚站立时对水平地面的压强约102PaB．初中生课桌的高度约为150cmC．手机充电器的输出电压约为5VD．人体感到舒适的室内温度约为37℃2．关于电流表和电压表的使用，如图正确的是（）L的电流A．电流表测量灯1L的电流B．电流表测量灯2L的电压C．电压表测灯1L的电压D．电压表测量灯23．如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭合开关S，小灯泡发光，电压表有示数。

以下关于电路的理解正确的是（）A．若断开开关，A、B两金属片间没有电压B．土豆电池供电时是电能转化为化学能C．电流从“电池”的B金属片流出经过小灯泡回到金属片AD．电流从“电池”的A金属片流出经过小灯泡回到金属片B4．某同学用电压表测量电路的电压时，用了如图所示的接线方法，则下列叙述正确的是（）A．电压表的是量程是3V -15VB．电压表的是量程是3VC．电压表的是量程是15VD．这种接法不能用来测量电压5．如图所示是规格相同的灯泡L1和L2接在电路中，当闭合开关S时，发现灯L1不亮，灯L2发光，电压表有示数，其原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．电压表断路6．一个同学在使用电压表测量某电路两端电压时，发现指针反向偏转，产生这一现象的原因可能是（）A．电压表坏了B．正、负接线柱接反了C．所用电压表的量程接错了D．两个接线柱分别接在“3”和“15”的接线柱上7．如图所示的电路，闭合开关S后只有一个电灯亮，两个电流表的示数相同，其原因可能是（）A．L1短路B．L2短路C．L1断路D．L2断路8．如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下列判断正确的是A．甲、乙都是电流表B．甲、乙都是电压表C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表9．“探究电功大小跟哪些因素有关时，通过重物被提升的高度来比较电功大小”．下面四个研究实例中也采用这种研究方法的是A．通过水压来认识电压B．用磁感线来描述磁场C．真空铃实验D．据压强计U形管的液面高度差判断液体压强大小10．在图所示的四个电路图中，电流表和电压表的接法都正确的是（）A．B．C．D．二、填空题11．有三个带电小球甲、乙、丙，已知小球甲带正电，小球甲吸引小球乙，小球乙吸引小球丙，那么小球丙带电，小球甲与小球丙靠近时将互相。
