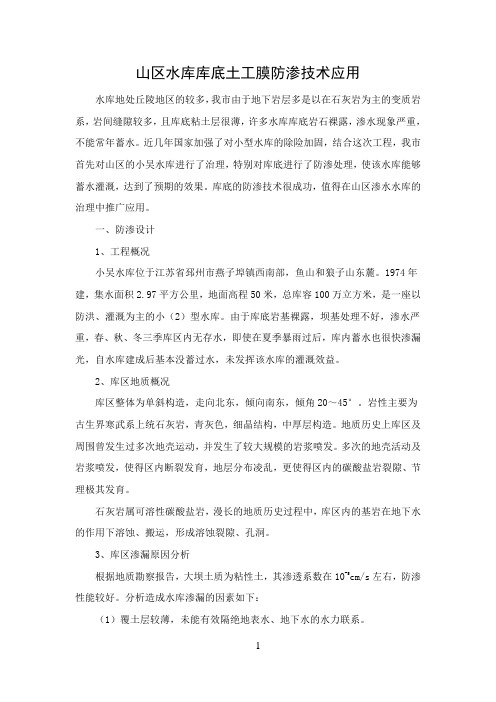

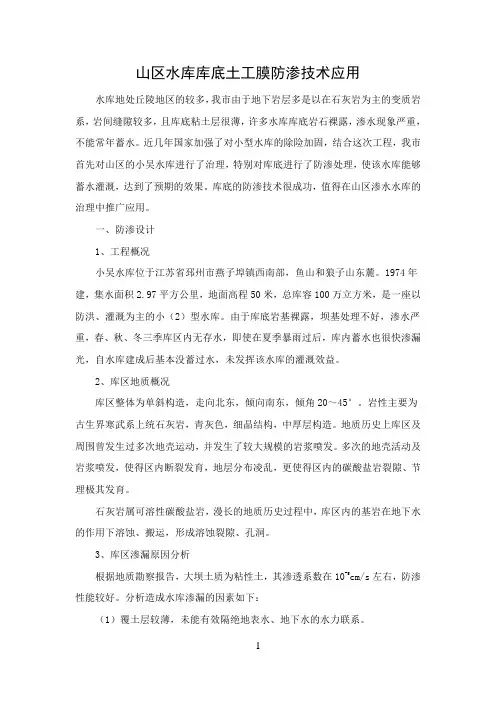

山区水库库底土工膜防渗技术应用水库地处丘陵地区的较多，我市由于地下岩层多是以在石灰岩为主的变质岩系，岩间缝隙较多，且库底粘土层很薄，许多水库库底岩石裸露，渗水现象严重，不能常年蓄水。
近几年国家加强了对小型水库的除险加固，结合这次工程，我市首先对山区的小吴水库进行了治理，特别对库底进行了防渗处理，使该水库能够蓄水灌溉，达到了预期的效果。
库底的防渗技术很成功，值得在山区渗水水库的治理中推广应用。
一、防渗设计1、工程概况小吴水库位于江苏省邳州市燕子埠镇西南部，鱼山和狼子山东麓。
1974年建，集水面积2.97平方公里，地面高程50米，总库容100万立方米，是一座以防洪、灌溉为主的小（2）型水库。
由于库底岩基裸露，坝基处理不好，渗水严重，春、秋、冬三季库区内无存水，即使在夏季暴雨过后，库内蓄水也很快渗漏光，自水库建成后基本没蓄过水，未发挥该水库的灌溉效益。
2、库区地质概况库区整体为单斜构造，走向北东，倾向南东，倾角20～45°。
岩性主要为古生界寒武系上统石灰岩，青灰色，细晶结构，中厚层构造。
地质历史上库区及周围曾发生过多次地壳运动，并发生了较大规模的岩浆喷发。
多次的地壳活动及岩浆喷发，使得区内断裂发育，地层分布凌乱，更使得区内的碳酸盐岩裂隙、节理极其发育。
石灰岩属可溶性碳酸盐岩，漫长的地质历史过程中，库区内的基岩在地下水的作用下溶蚀、搬运，形成溶蚀裂隙、孔洞。
3、库区渗漏原因分析根据地质勘察报告，大坝土质为粘性土，其渗透系数在10-5cm/s左右，防渗性能较好。
分析造成水库渗漏的因素如下：（1）覆土层较薄，未能有效隔绝地表水、地下水的水力联系。
库区内覆土厚度在30～80cm，一般在50cm左右，厚度较小，当库内有蓄水时，地表水极易向下渗透。
且在覆土区内的冲沟等处，有多个的基岩出露，特别是水库大坝迎水坡前有较大范围的基岩出露区，使得地表水、地下水可直接发生水力联系。
（2）基岩的裂隙、岩溶孔洞形成了地下径流。

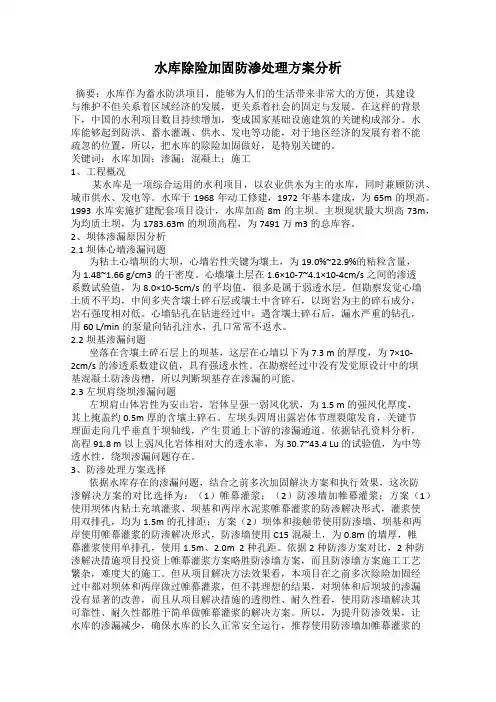

水库除险加固防渗处理方案分析摘要：水库作为蓄水防洪项目，能够为人们的生活带来非常大的方便，其建设与维护不但关系着区域经济的发展，更关系着社会的固定与发展。
在这样的背景下，中国的水利项目数目持续增加，变成国家基础设施建筑的关键构成部分。
水库能够起到防洪、蓄水灌溉、供水、发电等功能，对于地区经济的发展有着不能疏忽的位置，所以，把水库的除险加固做好，是特别关键的。
关键词：水库加固；渗漏；混凝土；施工1、工程概况某水库是一项综合运用的水利项目，以农业供水为主的水库，同时兼顾防洪、城市供水、发电等。
水库于1968年动工修建，1972年基本建成，为65m的坝高。
1993水库实施扩建配套项目设计，水库加高8m的主坝。
主坝现状最大坝高73m，为均质土坝，为1783.63m的坝顶高程，为7491万m3的总库容。
2、坝体渗漏原因分析2.1坝体心墙渗漏问题为粘土心墙坝的大坝，心墙岩性关键为壤土，为19.0%~22.9%的粘粒含量，为1.48~1.66 g/cm3的干密度。
心墙壤土层在1.6×10-7~4.1×10-4cm/s之间的渗透系数试验值，为8.0×10-5cm/s的平均值，很多是属于弱透水层。
但勘察发觉心墙土质不平均，中间多夹含壤土碎石层或壤土中含碎石，以斑岩为主的碎石成分，岩石强度相对低。
心墙钻孔在钻进经过中，遇含壤土碎石后，漏水严重的钻孔，用60 L/min的泵量向钻孔注水，孔口常常不返水。
2.2坝基渗漏问题坐落在含壤土碎石层上的坝基，这层在心墙以下为7.3 m的厚度，为7×10-2cm/s的渗透系数建议值，具有强透水性。
在勘察经过中没有发觉原设计中的坝基混凝土防渗齿槽，所以判断坝基存在渗漏的可能。
2.3左坝肩绕坝渗漏问题左坝肩山体岩性为安山岩，岩体呈强一弱风化状，为1.5 m的强风化厚度，其上掩盖约0.5m厚的含壤土碎石。
左坝头四周出露岩体节理裂隙发育，关键节理面走向几乎垂直于坝轴线，产生贯通上下游的渗漏通道。

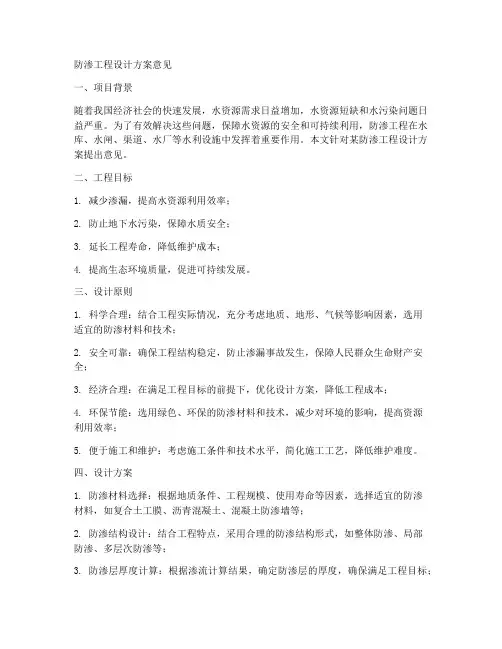

防渗工程设计方案意见一、项目背景随着我国经济社会的快速发展，水资源需求日益增加，水资源短缺和水污染问题日益严重。
为了有效解决这些问题，保障水资源的安全和可持续利用，防渗工程在水库、水闸、渠道、水厂等水利设施中发挥着重要作用。
本文针对某防渗工程设计方案提出意见。
二、工程目标1. 减少渗漏，提高水资源利用效率；2. 防止地下水污染，保障水质安全；3. 延长工程寿命，降低维护成本；4. 提高生态环境质量，促进可持续发展。
三、设计原则1. 科学合理：结合工程实际情况，充分考虑地质、地形、气候等影响因素，选用适宜的防渗材料和技术；2. 安全可靠：确保工程结构稳定，防止渗漏事故发生，保障人民群众生命财产安全；3. 经济合理：在满足工程目标的前提下，优化设计方案，降低工程成本；4. 环保节能：选用绿色、环保的防渗材料和技术，减少对环境的影响，提高资源利用效率；5. 便于施工和维护：考虑施工条件和技术水平，简化施工工艺，降低维护难度。
四、设计方案1. 防渗材料选择：根据地质条件、工程规模、使用寿命等因素，选择适宜的防渗材料，如复合土工膜、沥青混凝土、混凝土防渗墙等；2. 防渗结构设计：结合工程特点，采用合理的防渗结构形式，如整体防渗、局部防渗、多层次防渗等；3. 防渗层厚度计算：根据渗流计算结果，确定防渗层的厚度，确保满足工程目标；4. 防渗工程布局：考虑工程整体布局，合理划分防渗区域，避免交叉污染和渗漏通道；5. 施工工艺和施工组织：根据防渗材料和结构形式，制定合理的施工工艺和施工组织方案，确保工程质量；6. 监测与检测：设置完善的监测系统，对防渗工程进行实时监测，发现问题及时处理。
五、意见与建议1. 加强工程前期研究，充分了解工程地质、地形、气候等条件，为设计提供可靠依据；2. 充分借鉴国内外类似工程的成熟经验，优化设计方案；3. 重视施工质量和施工安全，严格把控施工环节；4. 加强工程维护和管理，确保防渗工程长期稳定运行；5. 完善监测系统，及时发现和处理工程隐患。
某水库大坝坝体防渗方案探讨1 工程背景本次设计根据《水利水电工程等级划分及洪水标准》SL252-2000确定工程规模。
按加固后校核水位相应库容（1935万m3）大小划分工程等级为Ⅲ，工程规模为中型。
主要建筑物包括：主坝、副坝、溢洪道、输水涵管、进、出水闸等为3级，次要建筑物为4级，临时建筑物级别为5级。
主坝的设计洪水标准为p＝2％（重现期为50年），校核洪水标准为p＝0.1％（重现期为1000年）。
大坝最大坝高14.6m，目前主要存在问题为渗漏严重，后坝坡发现多处渗漏点；且由于建坝时清基不彻底，存在接触渗透的可能。
所以，结合以上情况来选择经济合理的垂直防渗加固措施。
2 设计基本资料2.1 特征水位及洪峰流量校核洪水位：14.63m；设计洪水位：13.77m；正常水位：12.00m；死水位：5.0m；2.2 水文气象多年平均气温21.88 ℃；最高年平均气温22.5℃；最低年平均气温21.4℃；多年平均降雨量 1973mm；最大年降雨量 2677 mm；最小年降雨量 894mm；多年平均蒸发量 1570mm；最大年蒸发量 2040mm；最小年蒸发量 1310mm。
风速风向：对工程不利的主要风向NE，相应年最大10min平均风速为9.46m/s。
2.3 坝基和坝体土料物理力学指标如下表：注：现坝体土的C、Ф值是坝体所取51个土样的小值平均值，抗剪强度指标为慢剪，详见地质勘测报告2.4 地震设防烈度根据《中国地震动参考数区划图》GB18306—2001，本水库地震动峰值加速度为0.10g，相应地震列度在Ⅶ度地震区，因此本工程按Ⅶ地震烈度设防。
3 大坝加固设计方案3.1 大坝防渗设计方案选择根据本水库周边土料场调查的情况，本区域缺乏充足的斜墙土料场，受材料的制约，水库不宜采用粘土斜墙方案。
土工膜有容易破裂，容易脆裂，老化问题和化学腐蚀等缺点，水库不宜采用土工膜方案。
本次设计的防渗加固方案主要在坝中防渗方案中选取。
水库防渗工程施工方案一、工程概述水库是人们用于蓄水、调节水流、发电等目的的重要水利工程。
但是，水库在长期使用过程中，由于地基条件、材料老化以及自然风化等原因，可能会导致水库发生渗漏现象，严重影响水库的安全性和稳定性。
因此，进行水库防渗工程是非常必要的。
本文将重点针对水库防渗工程的施工方案进行详细的讨论。
二、工程前期准备1.方案论证：在确定进行水库防渗工程之前，首先需要进行方案论证，包括水库渗漏情况的调查和分析，确定工程的实施的必要性，确定适合的防渗工程方案等。
2.设计图纸编制：根据方案论证的结果，需要进行防渗工程的设计图纸编制，包括施工图、工程量清单、技术要求等。
3.材料采购：根据设计图纸，确定所需要的防渗工程材料，进行材料的采购工作，确保施工所需材料的质量和数量。
4.施工人员培训：针对水库防渗工程的施工人员，进行必要的培训和技能提升，确保施工人员的安全和质量。
5.施工机械准备：根据设计要求，确定需要使用的施工机械设备，进行机械设备的准备工作。
三、施工工艺和技术要求1.施工工艺：水库防渗工程的施工工艺主要包括挖填法、灌浆法等。
在进行施工前，需要根据水库的具体情况，确定适合的施工工艺。
2.技术要求：在水库防渗工程的施工过程中，需要严格按照设计图纸要求进行施工，保证施工质量。
同时，需要根据水库的具体情况，采取相应的技术措施，确保工程的安全性和稳定性。
3.安全措施：施工时需要严格执行安全操作规程，保障施工人员的人身安全。
对于水库周边的居民，需要进行必要的安全防护工作，确保他们的生命财产安全。
四、施工步骤1.水库防渗工程施工的第一步是现场勘察和测量，根据设计图纸确定施工的具体位置和尺寸。
2.在确定好施工位置后，需要先对施工区域进行清理，清除杂物和泥土等。
3.然后根据设计要求进行挖填作业，挖出防渗层的位置和形状。
4.进行土工材料的调配和填筑，确保填筑的均匀性和密实性。
5.在填筑完成后，对填筑层进行喷浆或渗透压浆处理。
水利工程水库防渗措施方案随着社会经济的快速发展，水资源的合理利用成为当今重要的议题。
水利工程作为水资源利用的重要组成部分，其防渗工程的设计和施工对水库的安全运行和水资源的合理利用具有重要意义。
本方案旨在从水库防渗工程的设计、材料选用、施工工艺等方面进行探讨，以期为水库防渗工程的建设提供指导意见。
一、水库防渗工程设计方案1.水库地质勘查水库工程建设前需要进行地质勘查工作，包括地质构造、岩性、工程地质等资料的收集与分析，确定水库所处地区的地质特征，为后续设计提供依据。
2.水库防渗工程类型选择水库防渗工程的类型选择涉及到地质条件、工程性质和预算限制等多方面因素的考虑。
一般可选择渗透式工程、隔离式工程和复合式工程等类型，以满足工程的需求。
3.水库防渗材料选用水库防渗工程所用的材料需要具备较好的防渗性能和耐久性，常见的材料有混凝土、聚乙烯薄膜、沥青、橡胶等，根据具体情况进行选择。
4.水库防渗工程结构设计包括渗透式工程的抗渗结构设计、隔离式工程的隔离墙设计等，需要根据地质条件和工程要求进行具体设计。
5.水库防渗工程施工工艺水库防渗工程的设计施工需要考虑到施工工艺的合理性和安全性，需要配合材料选用和结构设计，以确保工程的质量和安全。
二、水库防渗工程施工方案1.水库防渗工程施工前准备施工前需要对施工场地进行清理整理，确定施工方案和工艺流程，准备施工所需的设备和材料等。
2.水库防渗工程施工材料的选用施工材料的选用需符合设计要求，并且需要具有质量保证和合格证明。
施工材料的运输、存储和使用需要按照标准施行。
3.水库渗透式工程施工渗透式工程的施工主要包括混凝土浇筑和接缝处理等，需要保证施工质量和施工进度。
4.水库隔离式工程施工隔离式工程施工需要涉及到隔离墙的开挖、材料铺设和密封处理等工程，需要保证隔离墙的质量和完整性。
5.水库防渗工程施工管理施工期间需要进行施工管理，包括施工进度的控制、材料和设备的管理、质量检验和安全监控等工作。

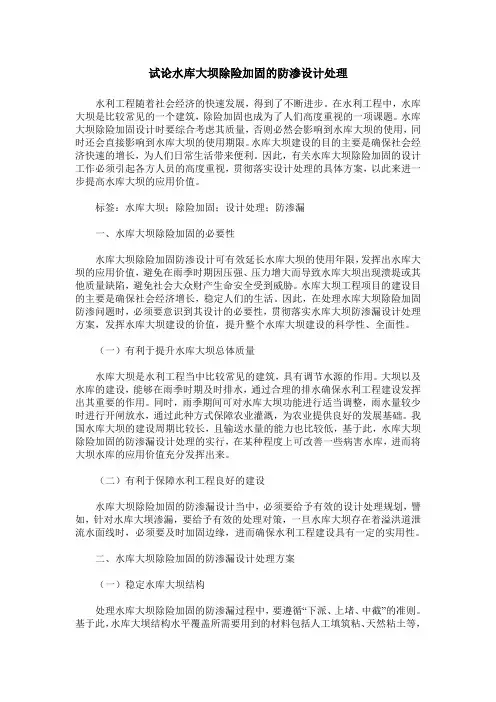

试论水库大坝除险加固的防渗设计处理水利工程随着社会经济的快速发展，得到了不断进步。
在水利工程中，水库大坝是比较常见的一个建筑，除险加固也成为了人们高度重视的一项课题。
水库大坝除险加固设计时要综合考虑其质量，否则必然会影响到水库大坝的使用，同时还会直接影响到水库大坝的使用期限。
水库大坝建设的目的主要是确保社会经济快速的增长，为人们日常生活带来便利。
因此，有关水库大坝除险加固的设计工作必须引起各方人员的高度重视，贯彻落实设计处理的具体方案，以此来进一步提高水库大坝的应用价值。
标签：水库大坝；除险加固；设计处理；防渗漏一、水库大坝除险加固的必要性水库大坝除险加固防渗设计可有效延长水库大坝的使用年限，发挥出水库大坝的应用价值，避免在雨季时期因压强、压力增大而导致水库大坝出现溃堤或其他质量缺陷，避免社会大众财产生命安全受到威胁。
水库大坝工程项目的建设目的主要是确保社会经济增长，稳定人们的生活。
因此，在处理水库大坝除险加固防渗问题时，必须要意识到其设计的必要性，贯彻落实水库大坝防渗漏设计处理方案，发挥水库大坝建设的价值，提升整个水库大坝建设的科学性、全面性。
（一）有利于提升水库大坝总体质量水库大坝是水利工程当中比较常见的建筑，具有调节水源的作用。
大坝以及水库的建设，能够在雨季时期及时排水，通过合理的排水确保水利工程建设发挥出其重要的作用。
同时，雨季期间可对水库大坝功能进行适当调整，雨水量较少时进行开闸放水，通过此种方式保障农业灌溉，为农业提供良好的发展基础。
我国水库大坝的建设周期比较长，且输送水量的能力也比较低，基于此，水库大坝除险加固的防渗漏设计处理的实行，在某种程度上可改善一些病害水库，进而将大坝水库的应用价值充分发挥出来。
（二）有利于保障水利工程良好的建设水库大坝除险加固的防渗漏设计当中，必须要给予有效的设计处理规划，譬如，针对水库大坝渗漏，要给予有效的处理对策，一旦水库大坝存在着溢洪道泄流水面线时，必须要及时加固边缘，进而确保水利工程建设具有一定的实用性。
简析水库大坝除险加固工程的防渗处理技术及其设计水库大坝具有体量大、建设和使用周期长等特征，并且具保障供水、防洪保安以及保障能源供给等作用。
但是由于各种因素的影响，使得水库大坝出现病险问题，因此为了充分发挥水库大坝的作用，本文阐述了水库大坝除险加固工程中的常用防渗处理技术，对水库除险加固工程的防滲设计进行了简要分析。
标签：水库大坝；除险加固；防渗处理技术；防渗设计一、水库大坝除险加固工程中的常用防渗处理技术水库大坝除险加固工程中的常用防渗处理技术主要有：（1）高压喷射灌浆防渗处理技术。
高压喷射灌浆防渗处理技术是在一定压力下，使浆液通过注浆管，从高压喷嘴中射出，注入地基，在射流的切削、搅拌、冲击作用下，实现浆液和地基的有效融合，对地基产生渗透、挤压等作用，提高旋喷桩与周围土体的承载力与密度，达到预期的处理效果。
其主要可以在构筑防渗墙体、地下构筑物修补、加固地基等工程当中应用。
（2）混凝土防渗墙技术。
混凝土防渗墙是对闸坝等在松散透水地基中进行垂直防渗处理，是应用较早的工程防渗技术。
其施工工序较为复杂，主要包括固壁泥浆、清孔换浆、连接槽孔、混凝土浇筑。
在实际施工中，对槽孔控制与混凝土浇筑的要求非常高。
槽孔嵌入基岩深度需要达到设计标准，同时在泥浆固壁中存放新制膨润土浆24小时，在水化溶胀之后，予以使用。
在完成清孔1小时之后，保证孔底淤泥厚度不超过10cm。
在清孔合格之后，在4小时之内进行混凝土浇筑。
在混凝土浇筑施工中，一定要保证混凝土配合比的合理，严格检测混凝土质量，同时对拌和时间、速度等指标予以监理审批。
（3）复合土工膜防渗处理技术。
复合土工膜主要由土工织物、土工膜构成，具有良好的防渗效果。
在渗漏水库坡面上，铺设复合土工膜之后，在铺设砂垫层与混凝土，就可以形成一个相对封闭、完整的防渗系统。
近些年来，我国采用的土工膜防渗堆石坝坝高超过了60m，取得了一定的防渗成效。
在铺设复合土工膜的时候，要求应力平均，松紧适宜，不要出现绷拉过紧的情况；同时要求复合土工膜和土面进行紧密连接，不得留有空隙，在铺设之前，需要对坡面进行平整与压实，在验收合格之后，才可以进行复合土工膜的铺设。
抽水蓄能工程蓄水库区防渗施工方案
抽水蓄能工程的蓄水库区防渗施工方案是保障工程安全稳定运行的重要环节。
本文将详细探讨蓄水库区防渗施工方案的设计与实施，旨在为普通读者介绍这一关键工程流程。
地质勘察与基础设计
在蓄水库区防渗施工之前，对工程区域进行详细地质勘察是必不可少的。
根据地质勘察结果，设计合适的防渗工程方案，确保基础稳固、防渗效果显著。
材料选择与施工工艺
选用符合工程需求的防渗材料至关重要。
在施工过程中，严格按照设计要求执行，采用科学的施工工艺，确保防渗材料的正确使用和施工质量。
监测与调整
施工完成后，对蓄水库区进行监测是必不可少的。
定期检测防渗效果，及时发现问题并进行调整，以确保工程长期稳定运行。
环保考虑与可持续发展
在设计蓄水库区防渗施工方案时，应充分考虑环保因素。
选择环保友好型材料，减少施工对环境的影响，实现工程可持续发展。
通过实施蓄水库区防渗施工方案，工程可以有效防止水土流失、保护生态环境，同时确保工程运行的安全稳定。
未来，在不断总结经验的基础上，应不断创新施工技术，提升工程质量和效益。
蓄水库区防渗施工方案的设计与实施是抽水蓄能工程中至关重要的环节。
只有通过科学合理的设计、严格规范的施工以及持续的监测与调整，才能确保工程的长期稳定运行，为能源行业的发展贡献力量。
水库库区防渗处理设计方案论证水库库区防渗处理设计方案论证【摘要】针对瀑河水库渗漏严重的问题，为保证大坝渗流稳定和减小渗漏量，通过分析库区地质资料，推荐采用土工膜水平防渗处理方案。
根据库区天然铺盖等厚度图分析和必要的渗流计算，确定了库区土工膜水平防渗的范围。
该方案可以基本解决大坝存在的问题。
保证大坝安全。
【关键词】渗流稳定；渗漏量；防渗处理；土工膜中图分类号：文献标识码：b1 工程概况瀑河水库位于海河流域大清河水系的瀑河中游，坝址座落在河北省保定市徐水县解村村北处，距徐水县城25km。
水库控制流域面积263km2。
瀑河水库总库容为亿m3,洪水标准为1一遇洪水设计、一遇洪水校核,是一座以防洪为主兼顾灌溉的中型水利枢纽工程。
2 工程存在的主要问题长期以来，由于坝基渗漏严重，致使工程不能正常发挥应有的效益。
坝后曾多次出现管涌和大面积沼泽化现象，大坝存在渗透破坏的危险。
经过多年的运用观测表明：当水库蓄水时，坝下游地下水随库水位的增高变化明显，说明坝基渗透强烈。
1973年10月蓄水后，库水位达到，至1974年3月库水位已下降到36m，总渗漏量1300万m3；当库水位高于38m时，库水渗漏明显加剧。
水库实际运用过程中也曾发生过多次管涌破坏，1960年6月，当库水位达40m时，水库下游3～4km处的户木、南城村一带，出现严重沼泽化。
主坝后发生管涌，河滩出现涌泉，井水外流，户木村局部住房地面渗水。
1963年8月8日，当库水位达时，桩号1+050处坝后反滤沟出现管涌13处，冒出带泥沙的浑水。
1977年8月27日，当时库水位，在桩号0+406的坝后反滤沟沟头，距坝轴线，高程的位置，发生管涌。
为保大坝安全，采取放水降低库水位措施，使集中渗流有所减少。
但在一个月后，即9月25日，库水位，上述位置再次出现管涌。
1978年和1979年为了渡汛安全，用滤料对管涌部位进行临时处理,并将反滤沟改为盲沟。
1979年8月20日～12月10日4个月内，库水位保持在～之间，坝后未发生管涌现象，但坝后地下水位明显升高，与上游库水位几乎同步变化，水位最高达到。
3 水库渗漏和发生管涌原因分析地质条件根据工程地质资料，桩号0＋100～0＋380段河床砂卵石与下部卵砾石层连通，下部卵砾石层不仅厚度大，而且分布在库区下部、坝基和库外的广大范围内，形成库内外的连通，因此形成良好的渗漏通道。
桩号2＋080～3＋220段表层黄土状壤土中所夹粗砂层，层厚4～6m；埋深3～11m，顶板高程32～，与河漫滩砂卵石层相通，库内外亦连通。
在枯水年，该砂层无水，当库水位上升时，该段成为水平集中渗漏段。
桩号4＋200～5＋700段，砂卵石层埋深为2～10m，顶板高程34．6～44m，与河漫滩卵砾石层相通,库内外亦连通。
该层厚度大且与桩号4+200段以前的深层卵砾石层为一层。
库水位一旦上升，这里将成为集中渗漏带，其渗漏量将比桩号2+080～3+220段渗漏量还大。
范村村北地表以下6～7m,广泛分布有粗砂层透镜体,回水淹没后易形成水平渗漏。
1985年勘探时,在桩号0+500～0+800段发现埋深，厚的透水砂带，按其走向和高程分析，此砂带从坝前延伸至坝外，副坝坝后管涌与该透水砂带有关。
水库水平防渗重点应放在库区上游段现代河床和二级阶地以下砂层出露或埋深较小地段，其它部位要视天然铺盖分布厚度考虑。
防渗的目的是要最大限度地减小坝基渗漏量和坝下卵砾石层的渗压水头。
渗漏和管涌原因分析通过以上现象和地质条件分析可知，坝基渗漏基本上是沿库区现代河床以及二级阶地的砂层出露部位，渗入下部的深厚砂卵石层，通过深厚的砂卵石层排泄到库外的。
由于存在良好的渗流通道，因此渗漏严重。
由钻探剖面可知，发生管涌范围上游在高程左右夹有薄层砂层呈条带状分布区域，走向几乎与该段坝轴线平行,分布宽度约70m，厚度一般～。
砂层的存在是坝后管涌形成的基本条件，反滤沟将砂层切割形成临空面是诱发管涌的外在原因。
由管涌发生时库水位分析，砂层与库区上游二级阶地所夹砂层特别是与某处阶地坎壁出露的砂层相连通。
当库水位升高，库水进入阶地坎壁出露砂层形成渗流时，渗透坡降增大，流速增强，在反滤沟内的临空出逸点附近形成较集中的渗流，且对与砂层接触的土层产生接触冲刷，并携带细颗粒出逸，造成管涌现象的发生。
4 库区防渗处理方案比较通过对和在下库库区进行的地勘资料及天然铺盖等厚度图分析，除冲沟以外，坝前200m范围内的天然壤土铺盖较为连续，厚度达4～15m，具有弱～中等透水性，因此，通过这部分渗漏的水量不会很大。
一级阶地和右侧二级阶地以及主河床部位，大面积的土层较薄，厚度不足3m，甚至小于2m，而且还存在局部砂层、砂卵石层出露的现象，这些部位出露的高程大多在38m以上。
这也是库水位在38m以上坝基渗漏加剧的原因。
虽然这些部位距坝体较远，但由于其下的卵石层连续性较好，厚度较大，渗透性强，渗漏量还是相当大的。
大坝坝基的地质勘探资料表明，坝基的地质条件和水文地质条件十分复杂，卵砾石层厚度大、分布范围广，渗透性强，基岩埋深最大，河床宽度大，施工难度大，而且费用高。
如果为了达到彻底解决渗漏问题，保证坝基不发生渗透破坏和下游不再发生沼泽化的效果，可以采用深入基岩的垂直防渗墙。
另外，如果本着上堵下排的原则，也可以采用上游加强防渗与下游排渗减压相结合的防渗措施，采用水平防渗方案。
针对瀑河水库的地层分布情况及水库渗漏的特点，分别对水平防渗和垂直防渗方案进行了分析比较。
提出以下3个设计方案进行比选。
土工膜水平防渗方案根据工程地质资料分析，水库大坝附近的壤土覆盖层平均厚度为5～20m；也就是说，主坝前的人工铺盖及副坝前的天然铺盖较好，不是主要的垂直入渗的部位。
在库区沿原河道部位，存在一条天然铺盖薄弱带，且在河道二级阶地部位，有砂层或者砂卵石出露，为主要的垂直入渗部位，是造成渗漏的主要原因。
因此对库区弱透水层较薄部位和砂层出露部位，采用土工膜水平防渗处理。
土坝水平防渗处理的原则是上堵下排，以保证大坝渗流稳定。
从库区天然铺盖等厚度图可以明显看出，坝前壤土层的厚度较大，垂直入渗量不大，而现代河床部位弱透水层很薄，局部砂层出露直接与深层砂卵石层相通，主要垂直入渗部位为现代河床，因此水平防渗重点为库区大面积的现代河床位置。
对于局部的采砂坑和范村旧址的坑圈井窖导致局部的渗漏通道，也进行封堵处理。
在主坝和靠近主坝的部分副坝，也就是曾经发生管涌的位置，需增加坝体排水。
根据计算成果分析，当砂卵石层渗透系数与上层壤土渗透系数相差100倍以上时，库区渗漏量与上层壤土的厚度和渗透系数有直接的关系。
当壤土的渗透系数为/s，上层壤土的厚度较大时，砂卵石层的渗漏量有大幅度降低,或者当上层壤土厚度较小，但是渗透系数也较小时，达到6cm/s，渗漏量也会有大幅度的降低。
由渗流计算可知，当壤土厚度达到时，渗透系数达到/s，当水位为40m的情况下，水库渗漏量为8m3/d?m；当水位为时,水库渗漏量为/d?m。
基本可满足防渗要求.而土工膜的渗透系数为/s，根据达西定律可知，渗漏量与渗透系数成正比关系，所以土工膜防渗可满足防渗要求。
根据地质资料发现，对于水库的渗流稳定问题，主要原因应为存在渗流通道导致库区渗漏严重，而坝体下游较单薄的壤土层，不能承受几乎没有消减的上游水头,使土体承受的水力坡降大于土体允许的出逸坡降，发生管涌等渗透破坏。
因此通过在上游渗流通道进口采取防渗措施，消减水头，使下游土体承受的水头减小，达到解决大坝渗流稳定的目的。
根据渗流计算分析，库区天然铺盖厚度小于时，渗漏将加剧；当天然铺盖厚度大于时，渗漏量相对较小。
因此，水平防渗处理范围为天然铺盖厚度小于的部位，主要分布在现代河床部位。
壤土水平防渗方案对天然铺盖厚度小于的部位,先进行平整,用壤土进行铺盖补强。
与土工膜水平防渗方案不同的是防渗体由土工膜改为壤土.因此，要求作为防渗铺盖的壤土必须有较小的渗透系数。
施工过程中，采用分层碾压，控制最大干容量和最优含水量。
土料压实标准要根据当地土料用击实仪进行击实试验来决定。
壤土平均补强厚度为，要求土料粘粒含量不少于20%，压实度不低于。
该方案要到库区以外寻找料场，运输到库区。
防渗铺盖占用部分库容。
垂直防渗方案根据地质勘察资料可知，坝前天然铺盖厚度不均，具中等透水性，大范围的垂直入渗较强烈；库区河床靠上游段壤土层较薄，局部卵砾石层出露，坝基卵砾石层厚度较大，且分布连续广泛，并与河床卵石层相通，导致库水垂直入渗后通过卵砾石层向库外排泄,造成坝基渗漏严重。
由于局部地段卵砾石层与上部土层直接接触，卵砾石层粗粒含量较高，缺少砂粒填充，透水性强，高水头作用下易产生层间接触冲刷，潜蚀作用会影响坝基渗透稳定。
为解决坝基严重渗漏与坝基渗透稳定，对深厚的砂卵石地基采用混凝土防渗墙防渗是行之有效的措施。
混凝土防渗墙布置在坝轴线上游坝脚位置。
防渗墙顶端埋入坝脚，下端要求穿透深层的砂卵石层,打入相对不透水层。
坝基为粘性土、砂性土、碎石土及坚硬岩多层结构，其中砂卵石层下分布有较连续的粘土层，渗透系数较小，可作为相对隔水层，为减少工程量及施工难度，在粘土层较厚部位，防渗墙下端打入粘土层内不小于，粘土层较薄的部位要求防渗墙嵌入基岩。
防渗墙平均深度为62m，墙体厚度，混凝土强度为c10。
方案比较经比较分析可知：①垂直防渗方案。
防渗效果好，但是防渗墙深度大，坝线长，防渗墙总面积达32万m2，施工难度大，工期长达4年。
工程总投资最高，达46371万元。
②壤土水平防渗方案。
施工较易，但防渗处理效果不如土工膜水平防渗方案，总投资为13998万元，比土工膜水平防渗方案大。
施工用的粘壤土要到库区或库外较远的地方运土，对库容有一定减小。
施工时要严格控制碾压质量，对施工要求严格。
③土工膜水平防渗方案。
施工容易，防渗效果好1 2 下一页。
