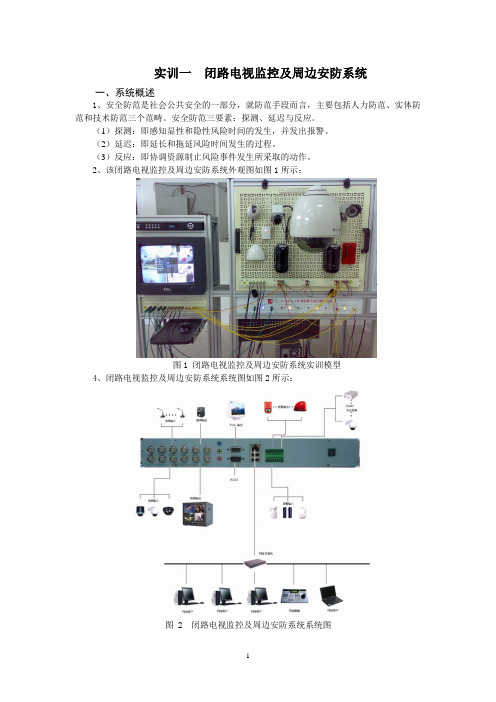

实训一闭路电视监控及周边安防系统一、系统概述1、安全防范是社会公共安全的一部分，就防范手段而言，主要包括人力防范、实体防范和技术防范三个范畴。
安全防范三要素：探测、延迟与反应。
（1）探测：即感知显性和隐性风险时间的发生，并发出报警。
（2）延迟：即延长和拖延风险时间发生的过程。
（3）反应：即协调资源制止风险事件发生所采取的动作。
2、该闭路电视监控及周边安防系统外观图如图1所示：图1 闭路电视监控及周边安防系统实训模型4、闭路电视监控及周边安防系统系统图如图2所示：图 2 闭路电视监控及周边安防系统系统图二、实训设备及监控原理1、本闭路电视监控及周边安防系统包括1台半数字硬盘录像机、1台监视器、1台半球摄像机、1台枪型摄像机、1台一体化摄像机（高速球）、1台红外摄像机、被动红外探测器、拾音器、主动对射红外探测器及声光警号。
具体外观见图1所示。
（1）硬盘录像机：该设备是专为安防领域设计的一款优秀的数字监控产品。
采用嵌入式LINUX 操作系统，系统运行稳定；通用的MPEG4/H.264 的视频压缩与G.711 音频压缩技术实现了高画质，低码率，特有的单帧播放功能，可重现细节回放，利于细节分析，具有多功功能，可同时录像，回放，监视，实现音视频的同步，具有先进的控制技术和强大的网络数据传输能力.1）硬盘录像机的前板、背后接线端及主要功能端子接线说明如图3-1、3-2、3-3所示：图3-1图3-2 接线端具体说明图3-3 主要功能端子接线说明（2）BOSCH DS422i ：双射束光电探测器（红外对射探测器），专门用于室内和室外应用场合，其用于室内时探测范围为90m，其用于室外时探测范围为30m 。
其外观如右图所示：1) DS422i探测器设置有防拆开关，当非法拆开外壳时，探测器发出报警信号。
其包括独立的发射器和接收器。
2)发射器与接收器的具体接线如图4-1、4-2所示。
图4-1 发射器接线图图4-2 接收器接线图(3)被动红外探测器，可安装于窗户或出入口处；用于非法入侵，其也具备防拆开关及报警信号输出。

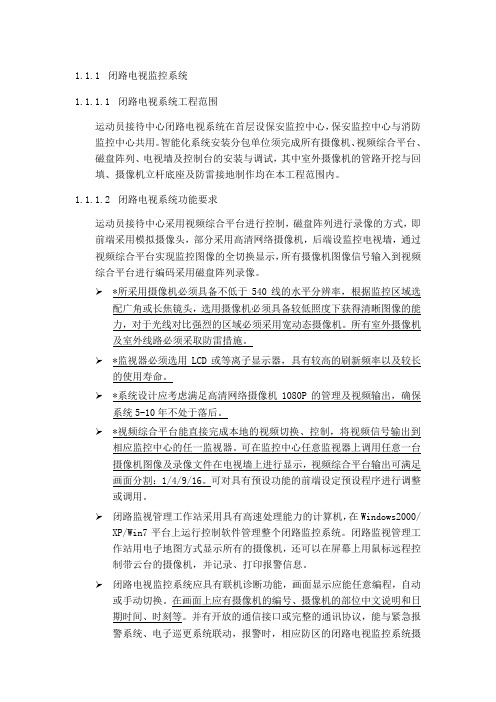

1.1.1 闭路电视监控系统1.1.1.1 闭路电视系统工程范围运动员接待中心闭路电视系统在首层设保安监控中心，保安监控中心与消防监控中心共用。
智能化系统安装分包单位须完成所有摄像机、视频综合平台、磁盘阵列、电视墙及控制台的安装与调试，其中室外摄像机的管路开挖与回填、摄像机立杆底座及防雷接地制作均在本工程范围内。
1.1.1.2 闭路电视系统功能要求运动员接待中心采用视频综合平台进行控制，磁盘阵列进行录像的方式，即前端采用模拟摄像头，部分采用高清网络摄像机，后端设监控电视墙，通过视频综合平台实现监控图像的全切换显示，所有摄像机图像信号输入到视频综合平台进行编码采用磁盘阵列录像。
*所采用摄像机必须具备不低于540线的水平分辨率，根据监控区域选配广角或长焦镜头，选用摄像机必须具备较低照度下获得清晰图像的能力，对于光线对比强烈的区域必须采用宽动态摄像机。
所有室外摄像机及室外线路必须采取防雷措施。
*监视器必须选用LCD或等离子显示器，具有较高的刷新频率以及较长的使用寿命。
*系统设计应考虑满足高清网络摄像机1080P的管理及视频输出，确保系统5-10年不处于落后。
*视频综合平台能直接完成本地的视频切换、控制，将视频信号输出到相应监控中心的任一监视器。
可在监控中心任意监视器上调用任意一台摄像机图像及录像文件在电视墙上进行显示，视频综合平台输出可满足画面分割：1/4/9/16。
可对具有预设功能的前端设定预设程序进行调整或调用。
闭路监视管理工作站采用具有高速处理能力的计算机，在Windows2000/ XP/Win7平台上运行控制软件管理整个闭路监控系统。
闭路监视管理工作站用电子地图方式显示所有的摄像机，还可以在屏幕上用鼠标远程控制带云台的摄像机，并记录、打印报警信息。
闭路电视监控系统应具有联机诊断功能，画面显示应能任意编程，自动或手动切换。
在画面上应有摄像机的编号、摄像机的部位中文说明和日期时间、时刻等。
并有开放的通信接口或完整的通讯协议，能与紧急报警系统、电子巡更系统联动，报警时，相应防区的闭路电视监控系统摄像机、监视器等设备自动调整，对现场进行及时监视并实时录像。
随着现代科学技术的发展，楼宇安全系统已成为智能大楼必不可少的一部分。
首先，安防系统为智能建筑创造一个高度安全的环境；其次，安防系统可以大大降低人员管理费用，安防系统是管理人的系统，除其本身可大大降低所需保安人员的数量外，它为人员的有序流动创造了条件。
为了对智能建筑大楼进行现代化管理，对外迅速而有效地禁止或处理突发性事件，闭路电视监控是需要的。
———设计依据中华人民共和国国家标准《民用闭路监视电视系统工程技术规范》 GB50198-94。
中华人民共和国国家标准《工业企业通信设计规范》。
注：该规范用于线路敷设。
中华人民共和国安全行业标准《安全防范工程程序和要求》GA/T 75-94。
中华人民共和国安全行业标准《安全防范工程费用概预算编制办法》 GA/T70-94。
———系统的总体设计原则可靠性安防系统的可靠性是第一位的。
在安防系统设计、设备选型、调试、安装等环节都应严格执行国家、行业的有关标准及公安部门有关安全技术防范的要求，贯彻质量条例，保证系统的可靠性。
独立性安防系统应建成直属保卫部门一体化管理的独立体系，绝不能作为其它弱电系统的子系统进行混合管理，以减少安防系统可能遭到的各种损坏或其它系统可能造成的干扰，从行业管理的角度来讲，安防系统属于特行的一个分支，在业务上属于公安厅技防办管理，而其信息又直接为公安部门服务，从这个角度讲，安防系统也应是一个独立的系统。
安全性安防系统的程序或文件要有能力阻止未授权的使用、访问、篡改，或者毁坏的安全防卫级别，硬件设备具有防破坏报警的安全性功能。
联动性安防系统能和其它系统联动，如消防系统、灯光照明系统，保证自身能获得更好、更准确的信息，并为其它系统提供必要的服务，同时确保安防系统不会影响到其它系统的功能。
扩充性安防系统是一个相对开放的系统，系统应有较大的扩充余地。
1、选择开放的硬件平台，具有多种通讯方式，为实现各种设备之间的互联、集成奠定良好的基础。
2、选择标准化和模块化的部件，具有很大的灵活性和容量扩展性。
