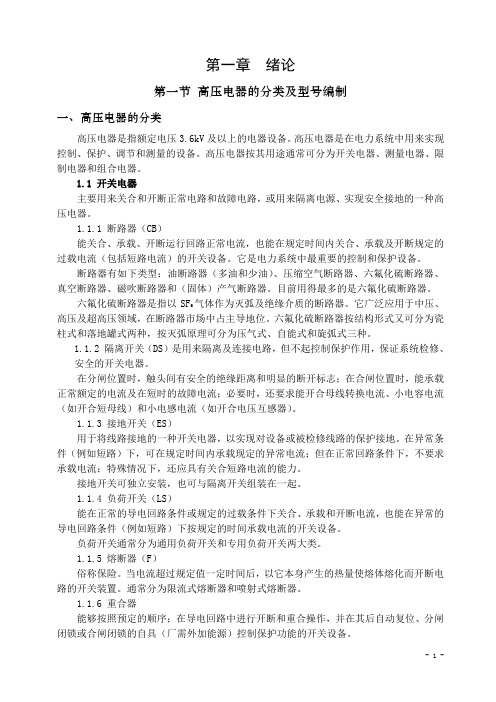

第一章绪论第一节高压电器的分类及型号编制一、高压电器的分类高压电器是指额定电压3.6kV及以上的电器设备。
高压电器是在电力系统中用来实现控制、保护、调节和测量的设备。
高压电器按其用途通常可分为开关电器、测量电器、限制电器和组合电器。
1.1 开关电器主要用来关合和开断正常电路和故障电路，或用来隔离电源、实现安全接地的一种高压电器。
1.1.1 断路器（CB）能关合、承载、开断运行回路正常电流，也能在规定时间内关合、承载及开断规定的过载电流（包括短路电流）的开关设备。
它是电力系统中最重要的控制和保护设备。
断路器有如下类型：油断路器（多油和少油）、压缩空气断路器、六氟化硫断路器、真空断路器、磁吹断路器和（固体）产气断路器。
目前用得最多的是六氟化硫断路器。
气体作为灭弧及绝缘介质的断路器。
它广泛应用于中压、六氟化硫断路器是指以SF6高压及超高压领域，在断路器市场中占主导地位。
六氟化硫断路器按结构形式又可分为瓷柱式和落地罐式两种，按灭弧原理可分为压气式、自能式和旋弧式三种。
1.1.2 隔离开关（DS）是用来隔离及连接电路，但不起控制保护作用，保证系统检修、安全的开关电器。
在分闸位置时，触头间有安全的绝缘距离和明显的断开标志；在合闸位置时，能承载正常额定的电流及在短时的故障电流；必要时，还要求能开合母线转换电流、小电容电流（如开合短母线）和小电感电流（如开合电压互感器）。
1.1.3 接地开关（ES）用于将线路接地的一种开关电器，以实现对设备或被检修线路的保护接地。
在异常条件（例如短路）下，可在规定时间内承载现定的异常电流；但在正常回路条件下，不要求承载电流；特殊情况下，还应具有关合短路电流的能力。
接地开关可独立安装，也可与隔离开关组装在一起。
1.1.4 负荷开关（LS）能在正常的导电回路条件或规定的过载条件下关合、承载和开断电流，也能在异常的导电回路条件（例如短路）下按规定的时间承载电流的开关设备。
负荷开关通常分为通用负荷开关和专用负荷开关两大类。
高压电器常识总述国际上公认的凹凸压电器的分界线沟通是1kV（直流则为1500V）。
为沟通1kV以上为高压电器，1kV及以下为低压电器。
高压电器是在高压线路顶用来完毕关合、开断、保护、操控、调度、量测的设备。
一般的高压电器包含开关电器、量测电器和限流、限压电器。
但有时也把变压器列入高压电器西安高压电器研讨所是1958年在计划的西安开关整流器厂基地实验室根底上由一机部附和树立的，因该所其时明晰为西安缔造中的开关、电瓷、电容、绝缘和变压器厂翻开研讨开发、实验效劳，触及开关、变压器、保护电器、量测电器等各专业，因而定名为高压电器研讨所，该称谓一向接连至今。
在高压电器商品样本、图样、技能文件、出厂查验陈述、型式实验陈述、运用阐明书及商品名牌中，常选用各种专业名词术语，它们标明商品的构造特征、技能功用和运用环境。
了解和把握这些名词术语可为作业带来很多便当，现将高压电器常用的名语术语作一介绍。
一、高压开关设备术语1.高压开关一;一;额外电压1kV及以上首要用于开断和关合导电回路的电器。
2.高压开关设备一;一;高压开关与操控、丈量、保护、调度设备以及辅件、外壳和支撑件等部件及其电气和机械的联构构成的总称。
3.户内高压开关设备一;一;不具有防风、雨、雪、冰和浓霜等功用，适于设备在修建场合内运用的高压开关设备。
4.野外高压开关设备一;一;能接受风、雨、雪、污秽、凝露、冰和浓霜等效果，适于设备在露天运用的高压开关设备。
5.金属关闭开关设备；开关柜一;一;除进出线外，别的彻底被接地金属外壳关闭的开关设备。
6.铠装式金属关闭开关设备一;一;首要构成部件(例如断路器、互感器、母线等)别离装在接地的金属隔板离隔的隔室中的金属关闭开关设备。
7.距离或金属关闭开关设备一;一;与铠装式金属关闭开关设备相同，其某些元件也分装于独自的隔室内，但具有一个或多个契合必定防护等级的非金属隔板。
8.箱式金属关闭开关设备一;一;除铠装式、距离式金属关闭开关设备以外的金属关闭开关设备。
