国标法兰的标准国标法兰是一种用于连接管道、阀门、泵和其他设备的重要组件,其标准对于保障工程质量和安全具有至关重要的作用。
国标法兰的标准主要包括法兰的尺寸、材质、连接方式等方面的规定,下面将对国标法兰的标准进行详细介绍。
首先,国标法兰的尺寸标准是其最基本的规定之一。
根据国家标准,法兰的尺寸应符合GB/T 9119-2000的规定,其中包括法兰的外径、内径、螺孔数量和直径、螺孔孔径等参数。
这些尺寸的标准化可以确保不同厂家生产的法兰能够互换使用,提高了设备的通用性和可维护性。
其次,国标法兰的材质标准也是至关重要的。
根据GB/T 6993-2000的规定,法兰的材质应选择适当的碳素钢、合金钢或不锈钢,以保证其在不同工况下的耐腐蚀性和机械性能。
此外,根据工程要求,法兰的密封面还可以进行特殊处理,如镀锌、镀镍等,以提高其耐腐蚀性能。
另外,国标法兰的连接方式也有一定的规定。
GB/T 9115.1-2000规定了法兰的连接方式,包括螺纹连接、对焊连接、对夹连接等,不同的连接方式适用于不同的工程需求。
在选择连接方式时,需要根据工程的压力、温度、介质等参数进行合理的选择,以确保连接的牢固性和密封性。
此外,国标法兰的标准还包括了法兰的标志和验收规定。
根据GB/T 9116-2000的规定,法兰应在其上标注生产厂家、规格型号、材质等信息,以便于使用和维护。
在验收时,应按照国家标准的规定进行,包括外观检查、尺寸检测、材质分析等,以确保法兰符合标准要求。
总的来说,国标法兰的标准是保障工程质量和安全的重要依据,其尺寸、材质、连接方式等方面的规定都是为了确保法兰在工程中的可靠性和稳定性。
因此,在工程设计和选型时,应严格按照国家标准的要求进行选择和应用,以确保工程的质量和安全。
综上所述,国标法兰的标准对于工程质量和安全具有至关重要的作用,其尺寸、材质、连接方式等方面的规定都是为了保障法兰在工程中的可靠性和稳定性。
因此,在工程设计和选型时,应严格按照国家标准的要求进行选择和应用,以确保工程的质量和安全。
一、法兰标准:中华人民共和国化学工业部颁发(HG20592~20635-97)《目前我们现场使用
的法兰标准为欧洲体系标准和中华人民共和国化学工业部颁发(HG20592~20635-97)一样》。
过期
1.中华人民共和国化学工业部颁发(HG20592~20635-97)
2.日本JIS标准
二、法兰类型(图样见CAD图)(以下内容均以欧洲体系为标准)
1.板式平焊法兰
2.带颈平焊法兰
3.带颈对焊法兰
4.整体法兰
5.承插法兰
6.螺纹法
兰7.对焊环松套法兰8.平焊环松套法兰9.法兰盖10.衬里法兰盖
1.突面(RF)
2.凹凸面(MFM)
3.榫槽面(TG)
4.全平面(FF)
5.环连接面(RJ)
四、密封面型式的选用原则
1.管法兰的密封面型式按表1选用
2.与PN≥4.0Mpa的阀门配用时,阀门上的整体法兰一般为凹面,而管法兰的密封面
应为凸面。
表1
五、常用法兰尺寸欧洲标准与日标对照表
表1 PN1.0MPa(10bar)板式平焊钢制管法兰
表2 PN1.6MPa(16bar)板式平焊钢制管法兰
表3 PN2.5MPa(25bar)(欧洲标准)、20Kg/cm2(日标)板式平焊钢制管法兰
表4 PN4.0MPa(40bar)(欧洲标准)板式平焊钢制管法兰
表5 PN3.0MPa(30bar)(日本标准)板式平焊钢制管法兰
PN6.3Mpa(63bar)带颈对焊钢制管法兰。
国内常用钢法兰标准(国标GB,机标JB,化工HG,石化SH等) 1、国标法兰GB/T 9112—2000 钢制管法兰类型与参数GB/T 9113.1—2000 平面、突面整体钢制管法兰GB/T 9113.2—2000 凹凸面整体钢制管法兰GB/T 9113.3—2000 榫槽面整体钢制管法兰GB/T 9113.4—2000 环连接面整体钢制管法兰GB/T 9114—2000 突面带颈螺纹钢制管法兰GB/T 9115.1—2000 平面、突面对焊钢制管法兰GB/T 9115.2—2000 凹凸面对焊钢制管法兰GB/T 9115.3—2000 榫槽面对焊钢制管法兰GB/T 9115.4—2000 环连接面对焊钢制管法兰GB/T 91l6.l一2000 平面、突面带颈平焊钢制管法兰GB/T 9116.2—2000 凹凸面带颈平焊钢制管法兰GB/T 9116.3—2000 榫槽面带颈平焊钢制管法兰GB/T 9116.4—2000 环连接面带颈平焊钢制管法兰GB/T 9117.1—2000 突面带颈承插焊钢制管法兰GB/T 9117.2—2000 凹凸面带颈承插焊钢制管法兰GB/T 9117.3—2000 榫槽面带颈承插焊钢制管法兰GB/T 9117.4—2000 环连接面带颈承插焊钢制管法兰GB/T 9118.1—2000 突面对焊环带颈松套钢制管法兰GB/T 9118.2—2000 环连接面对焊环带颈松套钢制管法兰GB/T 9119—2000 平面、突面板式平焊钢制管法兰GB/T 9120.1—2000 突面对焊环板式松套钢制管法兰GB/T 9120.2—2000 凹凸面对焊环板式松套钢制管法兰GB/T 9120.3—2000 榫槽面对焊环板式松套钢制管法兰GB/T 9121.1—2000 突面平焊环板式松套钢制管法兰GB/T 9121.2—2000 凹凸面平焊环板式松套钢制管法兰GB/T 9121.3—2000 榫槽面平焊环板式松套钢制管法兰GB/T 9122—2000 翻边环板式松套钢制管法兰GB/T 9123.1—2000 平面、突面钢制管法兰盖GB/T 9123.2—2000 凹凸面钢制管法兰盖GB/T 9123.3—2000 榫槽面钢制管法兰盖GB/T 9123.4—2000 环连接面钢制管法兰盖GB/T 9124—2000 钢制管法兰 技术条件船用法兰CB/T4194-2011 船用法兰 类型CB/T4196-2011 船用法兰 连接尺寸和密封面GB/T 2501-89/2010 船用法兰连接尺寸和密封面GB/T 2506-2005 船用搭焊钢法兰GB/T11693-89/94/08 船用法兰焊接单面座板GB/T11694-89/94 船用法兰焊接双面座板CB/T3766-96 船舶行业-排气管钢法兰及垫片GB/T4450-95 船用盲板钢法兰GB10745-89 船用法兰类型(四进位)GB10746-89 船用对焊钢法兰(四进位)GB10747-89 船用对焊钢环松套钢法兰(四进位)GB10748-89 船用对焊铜环松套钢法兰(四进位)GB10749-89 船用铜管折边松套钢法兰(四进位)GB10750-89 船用扁圆形铸铁和铸钢法兰(四进位) GB10751-89 船用扁圆形焊接钢法兰(四进位)外贸CBM1012-81 船用搭焊钢法兰 JIS B2221-1976外贸CBM1013-81 船用搭焊钢法兰 JIS B2222-1976外贸CBM1014-81 船用搭焊钢法兰 JIS B2223-1976外贸CBM1015-81 船用搭焊钢法兰 JIS B2224-1976外贸CBM1016-81 船用搭焊钢法兰 JIS B2225-1976外贸CBM1017-81 船用对焊钢法兰 JIS B2233-1976外贸CBM1018-81 船用对焊钢法兰 JIS B2216-1976外贸CBM1019-81 船用对焊钢法兰 JIS B2217-1976 GB568~569-65、GB573~582-65、2、机械部法兰JB/T 74—1994 管路法兰 技术条件JB/T 75—1994 管路法兰 类型JB/T 79.1—1994 凸面整体铸钢管法兰JB/T 79.2—1994 凹凸面整体铸钢管法兰JB/T 79.3—1994 榫槽面整体铸钢管法兰JB/T 79.4—1994 环连接面整体铸钢管法兰JB/T 81—1994 凸面板式平焊钢制管法兰JB/T 82.1—1994 凸面对焊钢制管法兰JB/T 82.2—1994 凹凸面对焊钢制管法兰JB/T 82.3—1994 榫槽面对焊钢制管法兰JB/T 82.4—1994 环连接面对焊钢制管法兰JB/T 83—1994 平焊环板式松套钢制管法兰JB/T 84—1994 凹凸面对焊环板式松套钢制管法兰JB/T 85—1994 翻边板式松套钢制管法兰JB/T 86.1—1994 凸面钢制管法兰盖JB/T 86.2—1994 凹凸面钢制管法兰盖JB/T 81—1959 钢制平焊法兰JB4700-2000 压力容器法兰分类与技术条件JB4701-2000 甲型平焊法兰.JB4702-2000 乙型平焊法兰.JB4703-2000 长颈对焊法兰压力容器法兰3、化工部法兰HG 20592—1997 钢制管法兰型式、参数(欧洲体系) HG 20593—1997 板式平焊钢制管法兰(欧洲体系) HG 20594—1997 带颈平焊钢制管法兰(欧洲体系) HG 20595—1997 带颈对焊钢制管法兰(欧洲体系) HG 20596—1997 整体钢制管法兰(欧洲体系)HG 20597—1997 承插焊钢制管法兰(欧洲体系)HG 20598—1997 螺纹钢制管法兰(欧洲体系)HG 20599—1997 对焊环松套钢制管法兰(欧洲体系) HG 20600—1997 平焊环松套钢制管法兰(欧洲体系)HG 20601—1997 钢制管法兰盖(欧洲体系)HG 20602一1997 不锈钢衬里法兰盖(欧洲体系)HG 20603—1997 钢制管法兰技术条件(欧洲体系)HG 20604—1997 钢制管法兰压力-温度等级(欧洲体系)HG 20605—1997 钢制管法兰焊接接头和坡口尺寸(欧洲体系)HG 20615—1997 钢制管法兰型式、参数(美洲体系)HG 20616—1997 带颈平焊钢制管法兰(美洲体系)HG 20617—1997 带颈对焊钢制管法兰(美洲体系)HG 20618—1997 整体钢制管法兰(美洲体系)HG 20619—1997 承插焊钢制管法兰(美洲体系)HG 20620—1997 螺纹钢制管法兰(美洲体系)HG 20621—1997 对焊环松套钢制管法兰(美洲体系)HG 20622—1997 钢制管法兰盖(美洲体系)HG 20623—1997 大直径钢制管法兰(美洲体系)HG 20624—1997 钢制管法兰技术条件(美洲体系)HG 20625—1997 钢制管法兰压力-温度等级(美洲体系)HG 20626—1997 钢制管法兰焊接接头和坡口尺寸(美洲体系)HG 20592—2009 钢制管法兰(欧洲体系) 代替 HG 20592~20605—1997HG 20615—2009 钢制管法兰(美洲体系) 代替 HG 20615~20622—1997和HG 20624~20626—1997HG 20623—2009 大直径钢制管法兰(美洲体系) 代替 HG 20623—1997HG 5008—1958 钢制螺纹法兰HG 5010—1958 突面平焊法兰HG 5011—1958 榫槽面平焊法兰HG 5012—1958 凹凸面平焊法兰HG 5013—1958 平焊法兰用于英制水煤气管HG 5014—1958 突面对焊法兰HG 5015—1958 榫槽面对焊法兰HG 5016—1958 凹凸面对焊法兰HG 5019—1958 耐酸钢平焊法兰HG 5022—1958 焊环活动法兰HG 5028—1958 平面法兰盖HG 5028—1958 凹凸面法兰盖HG 5028—1958 榫槽面法兰盖HG 20527—1992 不锈钢突面对焊环钢制管法兰HG 20528—1992 衬里钢管用承插环松套钢制管法兰HG 20529—1992 不锈钢衬里法兰盖HG 20530—1992 钢制管法兰用焊唇密封环HGJ 44~76-1991 钢制管法兰HG 21547—1993 管道用钢制插板、垫环、8字盲板4、石化部法兰SH 3406—1996 石油化工钢制管法兰。
示例1:公称通径1200mm、公称压力0.6MPa、配用公制管的突面板式平焊钢制管法兰,材料为Q235-A,其标记为:HG20592 法兰PL1200—0.6 RF Q235A示例2:公称通径300mm、公称压力2.5MPa、配用英制管的凸面带颈平焊法兰钢制管法兰,材料为20 钢,其标记为:HG20592 法兰 SO 300(A)—2.5 M 20示例3:公称通径100mm、公称压力10.0MPa、配用公制管的凹面带颈对焊钢制管法兰,材料为16Mn,钢管壁厚为8mm,其标记为:HG20592 法兰WN100 —10.0 FM S=8mm 16Mn示例4:公称通径150mm、公称压力16.0MPa、配用英制管的环连接面带颈对焊钢制管法兰,材料为16Mn,钢管壁厚为10mm,其标记为:HG20592 法兰WN150(A)—16.0 RJ S=10mm 16Mn示例5:公称通径500mm、公称压力1.6MPa、榫面整体钢制管法兰,材料为WCB,密封面表面粗糙度为Ra0.8~1.6,,其标记为:HG20592 法兰IF500 —1.6 T WCB Ra0.8~1.6示例6:公称通径40mm、公称压力6.3MPa、配用英制管的突面承插焊钢制管法兰,材料为304,其标记为:HG20592 法兰SW40(A)—6.3 RF 304示例7:公称通径80mm、公称压力2.5MPa、采用NPT螺纹的突面螺纹钢制管法兰,材料为20钢,其标记为:HG20592 法兰Th80(NPT)—2.5 RF 20示例8:公称通径65mm、公称压力1.6MPa、采用Rc螺纹的全平面螺纹钢制管法兰,材料为316,其标记为:HG20592 法兰Th65(Rc)—1.6 FF 316示例9:公称通径200mm、公称压力1.0MPa、配用公制管的突面对焊环松套钢制管法兰,材料为:法兰20、对焊环316,钢管壁厚为4mm,其标记为:HG20592 法兰PJ/SE200 —1.0 RF S=4mm 20/316示例10:公称通径300mm、公称压力1.0MPa、配用英制管的凹面平焊环松套钢制管法兰,材料为:法兰20、平焊环316,其标记为:HG20592 法兰PJ/PR300(A) —1.0 FM S=4mm 20/316示例11:公称通径300mm、公称压力10.0MPa、榫面钢制管法兰盖,材料为16Mn,其标记为:HG20592 法兰盖BL300 —10.0 G 16Mn示例12:公称通径400mm、公称压力1.6MPa的突面衬里钢制管法兰盖,材料为:衬里321,法兰盖本体20钢,其标记为:HG20592 法兰盖BL(S)400 —1.6 RF 20/321。

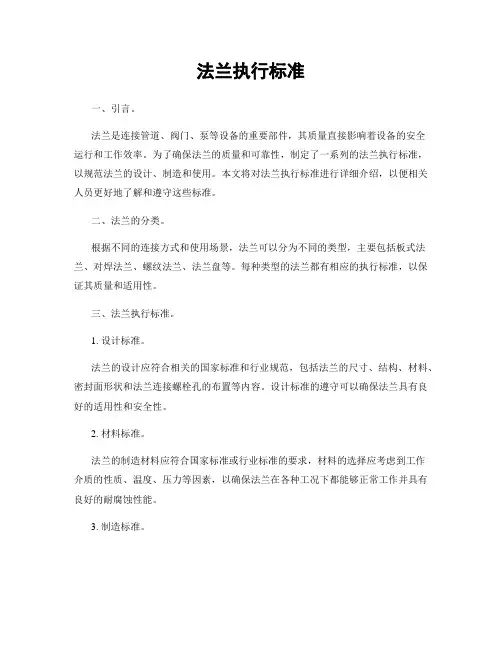

法兰执行标准一、引言。
法兰是连接管道、阀门、泵等设备的重要部件,其质量直接影响着设备的安全运行和工作效率。
为了确保法兰的质量和可靠性,制定了一系列的法兰执行标准,以规范法兰的设计、制造和使用。
本文将对法兰执行标准进行详细介绍,以便相关人员更好地了解和遵守这些标准。
二、法兰的分类。
根据不同的连接方式和使用场景,法兰可以分为不同的类型,主要包括板式法兰、对焊法兰、螺纹法兰、法兰盘等。
每种类型的法兰都有相应的执行标准,以保证其质量和适用性。
三、法兰执行标准。
1. 设计标准。
法兰的设计应符合相关的国家标准和行业规范,包括法兰的尺寸、结构、材料、密封面形状和法兰连接螺栓孔的布置等内容。
设计标准的遵守可以确保法兰具有良好的适用性和安全性。
2. 材料标准。
法兰的制造材料应符合国家标准或行业标准的要求,材料的选择应考虑到工作介质的性质、温度、压力等因素,以确保法兰在各种工况下都能够正常工作并具有良好的耐腐蚀性能。
3. 制造标准。
法兰的制造应符合相关的制造标准,包括对法兰的加工工艺、工艺流程、质量控制等方面的要求。
制造标准的遵守可以保证法兰的尺寸精度、表面光洁度和连接孔的精度等方面的质量要求。
4. 检测标准。
法兰在制造完成后需要进行各项检测,以确保其质量符合标准要求。
检测标准包括对法兰尺寸、外观质量、材料成分、力学性能、耐压性能、密封性能等方面的检测要求。
5. 使用标准。
法兰在使用过程中需要符合相关的使用标准,包括安装要求、使用条件、维护保养等方面的规定。
使用标准的遵守可以确保法兰在工程项目中的安全运行和可靠性。
四、结语。
法兰作为管道连接的重要部件,其质量和可靠性直接关系到工程项目的安全和效率。
因此,严格遵守法兰执行标准,对于保障工程项目的顺利进行具有重要意义。
希望相关人员能够加强对法兰执行标准的学习和理解,从而更好地保障工程项目的安全运行。

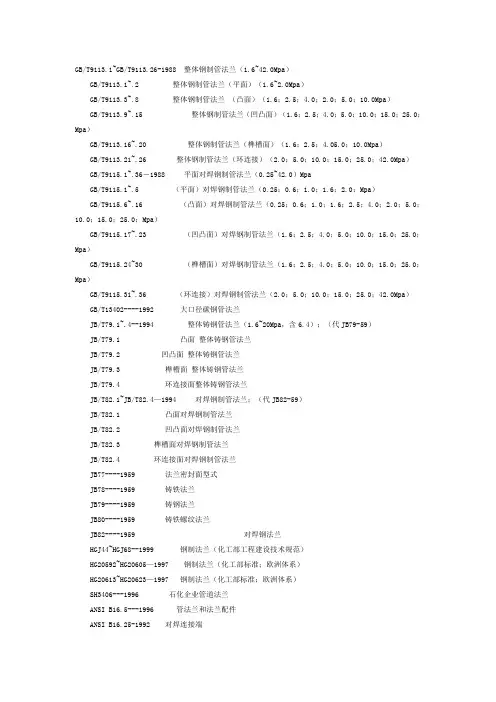

GB/T9113.1~GB/T9113.26-1988 整体钢制管法兰(1.6~42.0Mpa)GB/T9113.1~.2 整体钢制管法兰(平面)(1.6~2.0Mpa)GB/T9113.3~.8 整体钢制管法兰(凸面)(1.6;2.5;4.0;2.0;5.0;10.0Mpa)GB/T9113.9~.15 整体钢制管法兰(凹凸面)(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9113.16~.20 整体钢制管法兰(榫槽面)(1.6;2.5;4.05.0;10.0Mpa)GB/T9113.21~.26 整体钢制管法兰(环连接)(2.0;5.0;10.0;15.0;25.0;42.0Mpa)GB/T9115.1~.36―1988 平面对焊钢制管法兰(0.25~42.0)MpaGB/T9115.1~.5 (平面)对焊钢制管法兰(0.25;0.6;1.0;1.6;2.0;Mpa)GB/T9115.6~.16 (凸面)对焊钢制管法兰(0.25;0.6;1.0;1.6;2.5;4.0;2.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.17~.23 (凹凸面)对焊钢制管法兰(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.24~30 (榫槽面)对焊钢制管法兰(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.31~.36 (环连接)对焊钢制管法兰(2.0;5.0;10.0;15.0;25.0;42.0Mpa)GB/T13402----1992 大口径碳钢管法兰JB/T79.1~.4--1994 整体铸钢管法兰(1.6~20Mpa,含6.4);(代JB79-59)JB/T79.1 凸面整体铸钢管法兰JB/T79.2 凹凸面整体铸钢管法兰JB/T79.3 榫槽面整体铸钢管法兰JB/T79.4 环连接面整体铸钢管法兰JB/T82.1~JB/T82.4—1994 对焊钢制管法兰;(代JB82-59)JB/T82.1 凸面对焊钢制管法兰JB/T82.2 凹凸面对焊钢制管法兰JB/T82.3 榫槽面对焊钢制管法兰JB/T82.4 环连接面对焊钢制管法兰JB77----1959 法兰密封面型式JB78----1959 铸铁法兰JB79----1959 铸钢法兰JB80----1959 铸铁螺纹法兰JB82----1959 对焊钢法兰HGJ44~HGJ68--1999 钢制法兰(化工部工程建设技术规范)HG20592~HG20605—1997 钢制法兰(化工部标准;欧洲体系)HG20613~HG20623—1997 钢制法兰(化工部标准;欧洲体系)SH3406---1996 石化企业管道法兰ANSI B16.5---1996 管法兰和法兰配件ANSI B16.25-1992 对焊连接端MSS SP44--1991 钢制管道法兰API 605---1998 大口径碳钢法兰。
法兰生产标准一、材料标准1. 法兰材料应符合相关材料标准,如ASTM、GB 等。
2. 法兰材料应具有良好的机械性能、耐腐蚀性能和高温性能。
3. 对于特定用途的法兰,如食品级、医药级等,应采用符合相应标准的材料。
二、尺寸标准1. 法兰尺寸应符合相关标准,如ANSI、DIN、ISO 等。
2. 法兰尺寸应准确,以避免在连接过程中出现泄漏或安装问题。
3. 法兰尺寸应与管道尺寸相匹配,以确保良好的密封性能。
三、表面处理标准1. 法兰表面应进行抛光或磨光处理,以提高表面光洁度。
2. 对于要求较高的情况,法兰表面可进行镀锌、镀铬等处理,以提高耐腐蚀性能。
3. 法兰表面处理应均匀一致,不得有漏涂、气泡等现象。
四、强度标准1. 法兰强度应符合相关标准,如ASME、GB等。
2. 法兰强度应能够承受管道工作压力和温度变化引起的应力变化。
3. 法兰强度应能够保证在正常工作条件下不发生泄漏、变形或损坏等现象。
五、检验标准1. 法兰应进行外观检验,检查法兰表面是否光滑、平整、无缺陷等。
2. 法兰应进行尺寸检验,检查法兰尺寸是否符合标准要求。
3. 法兰应进行强度检验,检查法兰是否能够承受规定的工作压力和温度。
4. 对于某些特殊用途的法兰,还需要进行无损检测等其他检验方法。
六、包装标准1. 法兰应采用防潮、防水、防锈等包装材料进行包装。
2. 法兰包装应能够防止撞击和机械损伤。
3. 对于特殊用途的法兰,还需要根据实际情况进行特殊的包装处理。
4. 包装上应注明法兰材质、规格型号、厂家名称等信息。
七、质量保证标准1. 工厂应通过ISO 9001质量管理体系认证,以确保生产过程中的质量控制。
2. 每批法兰都应进行质量检验,并出具相应的质量检验报告。
3. 对于关键工序和工艺流程,应进行严格的监督和质量控制,以确保产品质量的一致性和可靠性。
八、订货合同标准1. 订货合同中应明确法兰的材质、规格型号、数量、价格、交货期等基本信息。
2. 合同中还应注明法兰的用途和使用环境,以便生产过程中考虑相关因素。
法兰是一种重要的连接设备,广泛应用于各种工业领域。
常用的法兰标准包括国家标准、德标、美标、日标等,不同标准之间的差异在于尺寸、压力、温度、密封面形式等方面。
国家标准法兰是国家标准化的法兰,其尺寸和密封面形式等均按照国家标准执行,具有通用性和互换性。
国家标准法兰的尺寸范围很广,可以满足不同行业和不同工艺的需求,是工业领域中最常用的法兰标准之一。
德标法兰则按照德国工业标准执行,其尺寸和密封面形式也有一定的规定。
德标法兰在化工、石油、食品等行业中的应用较为广泛。
此外,美标、日标等其他法兰标准也有着各自的特点和适用范围。
除了尺寸和密封面形式之外,法兰的压力和温度也是其重要的参数。
根据不同的压力和温度,法兰的材质、厚度、密封材料等方面也会有所不同。
此外,密封面形式也是影响法兰性能的重要因素,常见的有光滑面、榫槽面、凹凸面、凸面等。
在选择法兰时,需要根据具体的工况条件和要求,选择合适的尺寸、压力、温度、材质、密封面形式等参数。
同时,还需要考虑法兰的制造质量和检验标准等因素,确保法兰的质量和性能符合要求。
总之,法兰作为一种重要的连接设备,其标准、参数选择和应用等方面都需要根据具体工况条件进行综合考虑。
通过了解各种标准的特点和适用范围,选择合适的法兰,可以更好地满足不同行业的需要,提高生产效率和产品质量。
