天然气超声波流量计的工作原理
天然气超声波流量计通过发送和接收超声波信号来测量天然气的流量。
其工作原理如下：
1. 发送超声波信号：流量计中的传感器发出超声波信号（通常是由压电晶体产生的声波），通常有两个传感器，一个充当发送器，另一个充当接收器。
2. 超声波通过天然气：发送的超声波信号穿过天然气管道，传输到另一个传感器接收器。
3. 检测接收的超声波：接收器接收到传输过来的超声波信号，并记录传输过程中的时间差和信号强度。
4. 测量流速：根据超声波在天然气中的传播速度以及时间差，计算出天然气的流速。
5. 计算流量：将测得的流速与流量计的截面积进行计算，得到天然气的流量。
需要注意的是，超声波在物质介质中的传播速度受到多种因素的影响，包括介质的密度、温度、湿度、气体成分等。
因此，在实际应用中，需要对这些因素进行校正，以保证测量结果的准确性。
气体超声波流量计介绍气体超声波流量计是一种利用超声波传感器测量气体流量的仪器。
它基于声速在流体中传播的原理，通过测量超声波在气体中传播的时间差，计算出气体的流速和体积流量。
气体超声波流量计广泛应用于石油化工、冶金、能源、环保等行业中的气体流量测量。
首先，发射端发射一束超声波脉冲信号，这个信号会经过气体中的传播路径，到达接收端。
传播路径可以是垂直于气体流动方向的路径，也可以是与气体流动方向平行的路径。
通常情况下，超声波脉冲信号会沿着一个或多个固定角度发射，以确保波束能够穿过气体流动区域。
接下来，超声波在气体中传播时会受到气体流速的影响。
当气体流速较慢时，超声波传播的时间较短；当气体流速较快时，超声波传播的时间较长。
这是因为超声波的传播速度在气体中是一个常数，而超声波脉冲信号在传播过程中受到气体流速的影响而产生时间差。
通过测量超声波传播的时间差，可以计算出气体的流速。
最后，接收端接收到超声波信号后，将信号转换成电信号，并通过计算器对信号进行处理。
计算器会根据超声波传播的时间差和传感器与气体流动方向之间的夹角，计算出气体的体积流量。
一些高级气体超声波流量计还可以测量气体的温度和压力，以便更精确地计算气体的质量流量。
在气体超声波流量计的设计中，有几个关键的因素需要考虑。
传感器的位置和角度是非常重要的，因为它们直接影响到超声波信号的传播路径和接收效果。
此外，气体流速的范围和压力温度的变化也需要考虑在内。
正常情况下，气体流速的范围应在传感器的可测量范围内，并且传感器应能适应不同温度和压力条件下的工作环境。
气体超声波流量计具有许多优点。
首先，它具有非侵入性测量，不会对流体产生任何压降和泄漏风险。
其次，它的测量精确度高，可以达到±1%的精确度。
此外，气体超声波流量计的响应时间快，可以实时监测流量变化。
最后，它的维护成本低，使用寿命长，在良好的工作环境下可以保持准确的测量性能。
然而，气体超声波流量计也存在一些限制。
本文只是我精心从网络上搜集来的，我保留了原作者的姓名。
如果有侵犯了你的权利，请第一时间通知我，我在第一时间内做出删除处理。
给你带来的不便表示抱歉。
另外，如果文章中出现了应该有图片而没有显示出来的，可能是因为文档在转换过程中的丢失造成的问题，如果图片的请和我联系。

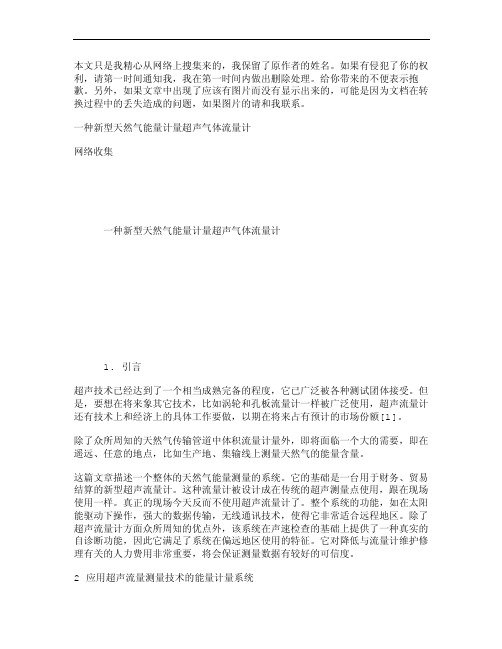

一种新型天然气能量计量超声气体流量计网络收集一种新型天然气能量计量超声气体流量计1. 引言超声技术已经达到了一个相当成熟完备的程度，它已广泛被各种测试团体接受。
但是，要想在将来象其它技术，比如涡轮和孔板流量计一样被广泛使用，超声流量计还有技术上和经济上的具体工作要做，以期在将来占有预计的市场份额[1]。
除了众所周知的天然气传输管道中体积流量计量外，即将面临一个大的需要，即在遥远、任意的地点，比如生产地、集输线上测量天然气的能量含量。
这篇文章描述一个整体的天然气能量测量的系统。
它的基础是一台用于财务、贸易结算的新型超声流量计。
这种流量计被设计成在传统的超声测量点使用，跟在现场使用一样。
真正的现场今天反而不使用超声流量计了。
整个系统的功能，如在太阳能驱动下操作，强大的数据传输，无线通讯技术，使得它非常适合远程地区。
除了超声流量计方面众所周知的优点外，该系统在声速检查的基础上提供了一种真实的自诊断功能，因此它满足了系统在偏远地区使用的特征。
它对降低与流量计维护修理有关的人力费用非常重要，将会保证测量数据有较好的可信度。
2 应用超声流量测量技术的能量计量系统在世界范围内，天然气是以能量单位买卖的。
在天然气管线中，现在还没有直接测量能量的独立的流量计。
能量计量系统由测量体积流量的气体流量计、带有自动采样器的气体组成分析设备组成，并普遍使用积算仪。
应用于能量计量系统中的气体流量测定技术包括从简单的孔板、涡轮流量计直到最新的“超声气体流量计”。
这里描述的系统利用了各组成部分均低能源消耗的长处，使得系统可以完全由太阳能充电的电池驱动。
作为选择，交流和直流电源均可以驱动系统各组成部分。
天然气超声流量计量系统介绍天然气超声流量计量系统是用于测量天然气流量的一种重要设备。
它采用超声波技术，利用超声波在气体中传播的特性，通过测量声波传播时间的变化来确定天然气流量。
天然气超声流量计量系统具有高精度、高可靠性、无污染等优点，广泛应用于石油、化工、冶金、天然气输送等行业。
天然气超声流量计量系统由传感器、转换器和显示器等主要组成部分。
其中，传感器是测量系统的核心部分，它主要通过超声波探头对天然气流体进行测量。
传感器通常采用插入式结构，通过插入到天然气管道中来进行测量。
超声波探头发射一束超声脉冲，当脉冲遇到流体时，会发生折射、散射、多次反射等现象。
传感器通过接收反射的超声波信号，并根据信号的强度差和时间延迟来计算天然气的流速和体积。
转换器是将传感器接收到的超声波信号转换为电信号，并进行信号放大和处理的设备。
转换器通常具有多种接口和输出方式，可以通过数字和模拟信号输出。
根据实际需求，转换器还可配备温度、压力和湿度等传感器，用以对流体的各项参数进行监测和记录。
显示器是用于显示和记录流量计量数据的设备，它通常采用LCD或LED显示屏，可以实时显示流体的流速、体积、温度等信息。
显示器还可连接到计算机或数据存储设备，实现数据的远程监控和管理。
同时，显示器还具备报警功能，当流速、压力等参数超过设定范围时，会自动发出警报信号。
天然气超声流量计量系统的工作原理是基于多路径多普勒效应。
它通过发送多个超声脉冲，利用多路径的反射，测量得到多个时间差，从而计算出天然气的流速和体积。
系统的测量精度主要取决于超声波的频率、信号处理算法和传感器的质量。
目前，天然气超声流量计量系统已经广泛采用了数字信号处理和高频率超声波技术，可以实现非接触测量、高精度测量和大流量测量。
与传统的测量方法相比，天然气超声流量计量系统具有多项优势。
首先，它可以测量多种流态的天然气，包括压缩态、液态和气态等。
其次，它具有较低的测量误差和较高的测量精度，可以满足工业生产和交易结算的要求。
合肥燃气气体超声波流量计工作原理
首先，燃气流经超声波流量计时，超声波传感器将发出声波信号。
这
个声波信号会在气体中产生超声波传播。
超声波传播的速度取决于气体的
密度和温度。
当超声波传播速度被测量之后，通过测算气体密度和温度，
可以得到气体的流量。
超声波流量计利用的是多次测量的方法。
它通常包括了两个超声波传
感器，一个作为发送器，一个作为接收器；并在燃气管道中形成一个探测
剖面，以便测量整个横截面的平均速度。
首先，发送器发射超声波脉冲，
在气体媒介中传播到接收器。
接收器接收到超声波信号，并量化时间差。
然后，再发送另一个超声波脉冲，重复同样的过程。
通过多次测量时间差，可以获得更准确的流量值。
具体地讲，通过测量时间差来计算气体的流速。
根据物理学原理，气
体在超声波的传播过程中会改变超声波的频率和幅度。
这些变化会影响时
间差的测量结果。
根据声速公式和相关的换算关系，可以将时间差转换成
流速值。
此外，在测量中还需要考虑气体密度和温度的变化对流量测量的影响。
因为气体在不同条件下的密度和温度会对声速产生影响，所以超声波流量
计通常会用传感器测量气体密度和温度，并将这些参数考虑在内，以提高
测量精度。
总之，合肥燃气气体超声波流量计是通过测量超声波在气体中传播的
时间差来计算流量值的仪器。
它利用的是超声波传播速度与流量大小的关系，并考虑了气体密度和温度的影响。
这种测量方法具有非侵入性、易于
安装和维护、高准确度等优点，适用于各种工业燃气流量的测量。

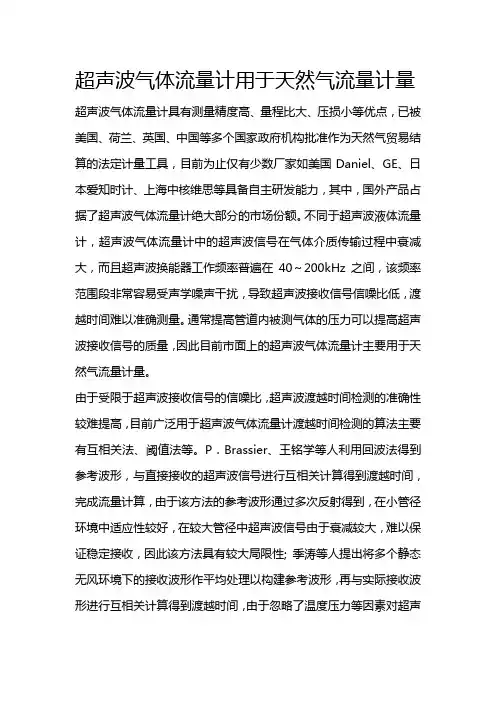

超声波气体流量计用于天然气流量计量超声波气体流量计具有测量精度高、量程比大、压损小等优点，已被美国、荷兰、英国、中国等多个国家政府机构批准作为天然气贸易结算的法定计量工具，目前为止仅有少数厂家如美国Daniel、GE、日本爱知时计、上海中核维思等具备自主研发能力，其中，国外产品占据了超声波气体流量计绝大部分的市场份额。
不同于超声波液体流量计，超声波气体流量计中的超声波信号在气体介质传输过程中衰减大，而且超声波换能器工作频率普遍在40～200kHz之间，该频率范围段非常容易受声学噪声干扰，导致超声波接收信号信噪比低，渡越时间难以准确测量。
通常提高管道内被测气体的压力可以提高超声波接收信号的质量，因此目前市面上的超声波气体流量计主要用于天然气流量计量。
由于受限于超声波接收信号的信噪比，超声波渡越时间检测的准确性较难提高，目前广泛用于超声波气体流量计渡越时间检测的算法主要有互相关法、阈值法等。
P．Brassier、王铭学等人利用回波法得到参考波形，与直接接收的超声波信号进行互相关计算得到渡越时间，完成流量计算，由于该方法的参考波形通过多次反射得到，在小管径环境中适应性较好，在较大管径中超声波信号由于衰减较大，难以保证稳定接收，因此该方法具有较大局限性; 季涛等人提出将多个静态无风环境下的接收波形作平均处理以构建参考波形，再与实际接收波形进行互相关计算得到渡越时间，由于忽略了温度压力等因素对超声接收波形包络形状的改变，因此该方法环境适应能力很有限; 汪伟等人采用可变阈值法用于超声波渡越时间计算，在音速喷嘴气体流量标准装置上完成了校准试验，试验结果表明该方法可以获得较高测量精度，该方法仅仅在标准大气压下进行试验，未进行更低压力环境的应用研究。
为了检验超声波气体流量计在低压环境的适应性，该文构建了压力试验平台，在该平台上完成了不同负压等级的信号衰减试验，分析了影响规律。
进一步设计了带通滤波电路及自动增益控制电路，基于FPGA采用相对阈值法结合过零检测法实现了超声波渡越时间检测和流量计算，最后在工业性试验中检验了样机的测量精度。
超声波燃气表计量模组超声波燃气表计量模组是一种新型的燃气表计量技术，它利用了超声波技术来实现准确测量燃气的用量。
相比传统的机械燃气表，超声波燃气表计量模组具有更高的精度和更可靠的性能，以及更广泛的应用领域。
在本文中，我们将详细介绍超声波燃气表计量模组的原理、特点和应用。
首先，让我们看看超声波燃气表计量模组的工作原理。
它采用了超声波技术，通过发射和接收超声波信号来测量燃气的流量。
当燃气经过计量模组时，超声波传感器会发射超声波信号，并且测量从发射到接收到信号的时间。
根据超声波在燃气中传播的速度和时间的差值，就可以计算出燃气的流量。
这种测量方式具有高精度和高稳定性的优点，可以有效地避免传统机械燃气表中存在的摩擦和磨损等问题。
超声波燃气表计量模组的特点有以下几个方面。
首先，它具有非常高的精度，可以实现对燃气的准确测量，误差范围非常小。
其次，它具有高的可靠性，不受外界环境和工作条件的干扰，能够长时间稳定地工作。
再次，它具有较长的使用寿命，与传统机械燃气表相比，不容易受到磨损和损坏。
此外，超声波燃气表计量模组还具有节能环保的优势，由于它无需耗电的机械结构，可以避免电能的消耗，减少对环境的影响。
超声波燃气表计量模组的应用非常广泛。
首先，它可以用于家庭和商业建筑物中的燃气计量，如住宅、商场、办公楼等地方。
其次，它还可以用于工业领域中的燃气计量，如化工厂、电力厂、钢铁厂等。
此外，它还可以应用于天然气管道的计量系统中，对管道中的燃气进行准确测量和监控。
总之，超声波燃气表计量模组的应用领域非常广泛，可以满足不同场景中的计量需求。
超声波燃气表计量模组作为一种新型的计量技术，具有很多优点和应用的潜力。
它的出现可以提高燃气计量的准确性和可靠性，为用户提供更好的计量服务。
随着科技的不断进步和创新，我们相信超声波燃气表计量模组将会在未来得到更广泛的应用，并为社会的发展做出更大的贡献。
超声波流量计在天然气计量中的应用【摘要】通过对超声波流量计的结构、工作原理的分析，阐述了流量计的计量精度优势和使用特点，结合现场使用的对比和使用经验，得出结论，分析了使用前景。
【关键词】超声波流量计；推广；应用随着石油工业的飞速发展以及国际贸易的不断增多，对天然气流量测量的准确性和可靠性要求越来越高，各类贸易交接场所迫切需要能够满足大流量、高压力下天然气精确计量要求的流量计，同时随着自动化水平的不断提高，天然气管输集中调度系统（scada）也需要能够满足站控计算要求的高精度流量计，同时能够稳定运行，减少日常维护工作量。
在此情况下我国已经开始广泛采用气体超声流量计用于天然气的贸易或计量交接。
目前山东天然气管网在重要的转输站就采用了多台美国产的daniel3400高级超声波流量计。
通过与用户的涡街流量计以及涡轮流量计进行对比，反映准确度高，效果非常好。
由于超声波流量计是一种非接触型测量仪表，同时它的测量精度主要取决于超声波的时间和速度，因此它是继孔板流量计和涡轮流量计之后的一种较理想的精度流量计。
具有无压损、量程范围较宽、双向测量有相同准确度、可以测量脉动流、智能化等其它流量计所不及的优点，在发达国家得到了广泛的推广应用。
本文主要从超声波流量计的结构、工作原理和现场使用效果来探讨其计量性能。
1.daniel高级超声波流量计的特点和技术规范1.1高精度：精确度优于±0.5%,重复性优于±0.2%。
1.2专用于贸易交接。
1.3多通道可检测流体的多个剖面。
1.4多通道提供了必要的冗余能力，独特的声道替补技术使流量计在某一声道故障的情况下，仍能基本正常工作。
1.5精确的设计和在加工制造过程中的质量控制。
1.6声速,温度,气体运行状况的测量是相对独立的。
1.7特别适用于高压气体,一般最低工作压力为4～5 bar。
1.8常见流量计的直径, 150mm - 600mm (6”-36”)。
1.9最高压力可达ansi #2500(约42mpa)。
