土壤源热泵原理近年来，由于能源危机和环境污染的加剧，人们对于可再生能源的需求越来越迫切。
而土壤源热泵作为一种利用地下土壤的热能来供暖和制冷的新型能源技术，受到了广泛的关注和研究。
土壤源热泵是一种利用地下土壤的稳定温度来实现室内空调和供暖的热泵系统。
它通过在地下埋设换热器，利用土壤的热能来实现室内的舒适温度。
其原理可以简单地概括为：在冬季，土壤的温度高于室内空气温度，通过地下换热器吸收土壤的热能，然后通过热泵机组将热能传递到室内，实现供暖；而在夏季，土壤的温度低于室内空气温度，通过地下换热器排放室内的热能到土壤中，实现制冷。
这样一来，不仅能够节约能源，还能减少对环境的污染。
土壤源热泵利用地下土壤的稳定温度来实现室内的舒适温度，有以下几个优点：土壤源热泵具有高效节能的特点。
由于地下土壤的温度相对稳定，比空气源热泵更适合用于供暖和制冷。
相比传统的电暖气和空调，土壤源热泵能够显著降低能耗，达到节能减排的效果。
土壤源热泵具有环保的特点。
它不需要燃烧化石燃料，不会产生二氧化碳等温室气体的排放，减少了对大气的污染。
同时，由于土壤本身是一个良好的热媒介，能够有效地传递热量，减少能源的损耗。
土壤源热泵具有稳定可靠的特点。
地下土壤的温度相对稳定，不受季节和气候的影响，因此土壤源热泵能够在不同的气候条件下保持稳定的供暖和制冷效果。
而且由于地下土壤的保温性能较好，土壤源热泵的换热器也能够更好地保护和维护，延长使用寿命。
土壤源热泵具有经济实用的特点。
尽管土壤源热泵的设备和安装成本较高，但是其运行成本相对较低。
由于土壤本身就是一个免费的热媒介，不需要额外的能源消耗，因此土壤源热泵的运行费用较低，能够在长期使用中节约大量的费用。
土壤源热泵作为一种利用地下土壤的热能来供暖和制冷的新型能源技术，具有高效节能、环保、稳定可靠和经济实用的特点。
它不仅能够满足人们对于舒适温度的需求，还能够为社会的可持续发展做出贡献。
相信随着技术的不断进步和推广，土壤源热泵将会逐渐成为未来能源领域的主流。
土壤源热泵工作原理
土壤源热泵是一种利用土壤内部储存的热能进行空气调节和供热的设备。
其工作原理如下：
1. 土壤热能利用：土壤具有较高的热稳定性，地表以下1.5-
2m的土壤温度相对稳定，一般保持在5-20摄氏度之间。
土壤
中的这种热能来源于太阳辐射和地球内部的热量。
2. 土壤采暖系统：土壤源热泵通过埋在土壤中的地埋管，将土壤内部的热量传递到泵体内，然后通过压缩机和膨胀阀等部件，将低温的土壤热能转化为高温的热能。
3. 空气调节：转化后的热能通过传热器，将热量传递给空气，使室内温度升高。
同时，泵体内的制冷剂被冷却，流经蒸发器，吸收室内热量，将室内温度降低。
4. 换热循环：土壤源热泵通过循环系统不断循环运行，将热量从土壤中吸收并释放到室内空气中，实现了供热和空调的效果。
总结来说，土壤源热泵利用土壤内部储存的热能，通过传热器将热能转移到室内空气中，实现了供热和空调的功能。
这种方式具有环保、节能的特点，是一种可持续的能源利用方式。
土壤源热泵的原理、优缺点与应用前景作者：王啟寅来源：《农家致富顾问·下半月》2014年第14期摘要：能源危机已经成为社会经济发展中重要的制约因素，因此我们必须寻找新的能源、或者尽量利用可再生能源，并且提高能源的利用效率，以减少能源消费，减轻能源污染，实现我国可持续发展战略。
土壤源热泵技术利用地球表面浅层地热资源作为冷热源进行能量转换，将储存于地表浅层近乎无限的可再生能源，也是清洁能源转换为可用能源。
它为土壤源热泵技术的发展提供了广阔的空间，土壤源热泵在我国的应用必将有着光明的发展前景。
关键词：土壤源热泵节能优点1.引言土壤源热泵是利用地下常温土壤温度相对稳定的特性，通过深埋于建筑物周围的管路系统与建筑物内部完成热交换的装置。
冬季从土壤中取热，向建筑物供暖；夏季向土壤排热，为建筑物制冷。
它以土壤作为热源、冷源，通过高效热泵机组向建筑物供热或供冷。
高效热泵机组的能效比一般能达到4.0kw/kw以上，与传统的冷水机组加锅炉的配置相比，全年能耗可节省40%左右，初投资偏高，机房面积较小，节省常规系统冷却塔可观的耗水量，运行费用低，不产生任何有害物质，对环境无污染，实现了环保的功效。
能源是人类赖以生存的重大要素之一，是国民经济和社会发展的重要战略物资。
在能源消耗中，建筑能耗占有很大的比例，发达国家建筑能耗占总能耗的30%～40%。
我国的建筑能耗占总能耗的比例也较大。
根据发达国家的经验，随着人民生活质量的改善，建筑能耗所占的比例还将上升，最终达到35～40%。
供暖、空调、照明、烹饪、洗衣等能耗是建筑能耗中的主导部分，而在建筑能耗中则又以建筑采暖和空调能耗为主，因此重点要放在降低采暖和空调能耗上。
因此作为空调冷热源中能源转换效率最高的热泵应用技术，正受到人们的日益重视和关注。
目前人们公认采用热泵技术是解决空调系统的能源与环境问题的有效措施之一。
因此，发展和应用热泵空调系统已成为暖通空调可持续发展的基本出发点之一。

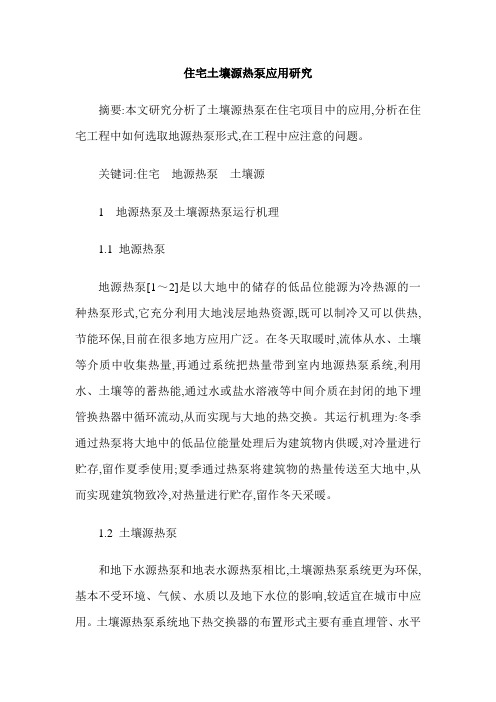

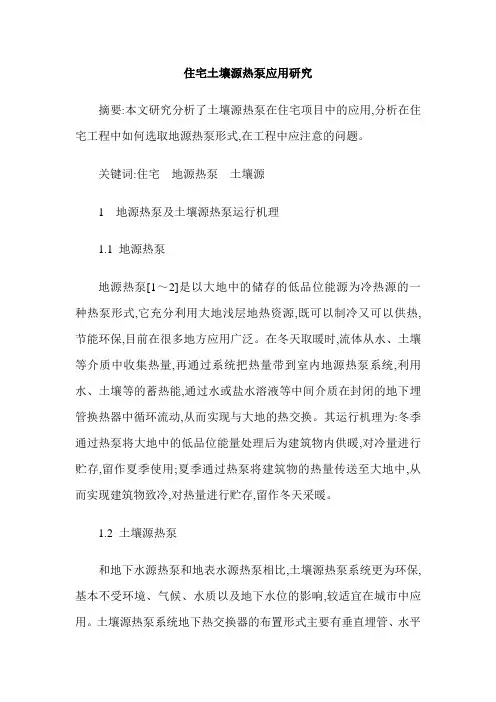

住宅土壤源热泵应用研究摘要:本文研究分析了土壤源热泵在住宅项目中的应用,分析在住宅工程中如何选取地源热泵形式,在工程中应注意的问题。
关键词:住宅地源热泵土壤源1 地源热泵及土壤源热泵运行机理1.1 地源热泵地源热泵[1～2]是以大地中的储存的低品位能源为冷热源的一种热泵形式,它充分利用大地浅层地热资源,既可以制冷又可以供热,节能环保,目前在很多地方应用广泛。
在冬天取暖时,流体从水、土壤等介质中收集热量,再通过系统把热量带到室内地源热泵系统,利用水、土壤等的蓄热能,通过水或盐水溶液等中间介质在封闭的地下埋管换热器中循环流动,从而实现与大地的热交换。
其运行机理为:冬季通过热泵将大地中的低品位能量处理后为建筑物内供暖,对冷量进行贮存,留作夏季使用;夏季通过热泵将建筑物的热量传送至大地中,从而实现建筑物致冷,对热量进行贮存,留作冬天采暖。
1.2 土壤源热泵和地下水源热泵和地表水源热泵相比,土壤源热泵系统更为环保,基本不受环境、气候、水质以及地下水位的影响,较适宜在城市中应用。
土壤源热泵系统地下热交换器的布置形式主要有垂直埋管、水平埋管和蛇行埋管三种。
垂直埋管换热器采用较多,其连接形式为U形方式,其埋管深度一般有30m内(浅层),30～100m(中层)和100m以上(深层)。

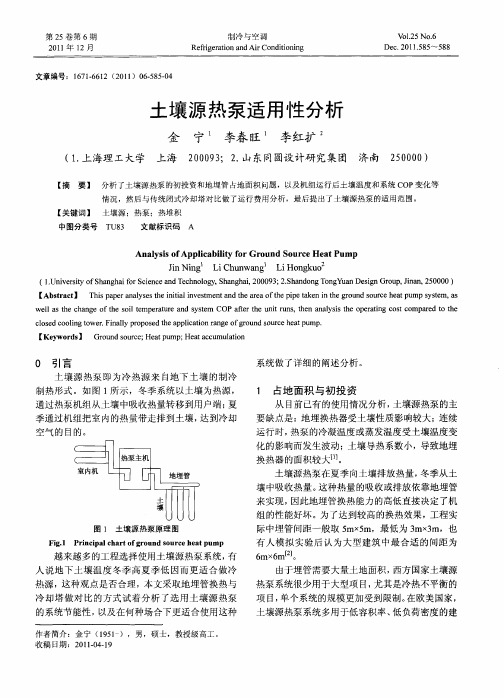

2 土壤源热泵在住宅中的应用2.1 土壤源热泵的适用性土壤源热泵埋管所需的地面面积要远远小于水平埋管方式,但埋管时需要向地下打井,初投资较高。
尽管竖直埋管的方式可以减小埋管所需的地面面积,但由于管内循环液与土壤之间的换热系数较小,因此需要较多的埋管数量以增大换热面积,竖直埋管也需要相当多的地面面积,难以获得足够的土壤换热器施工面积是土壤源热泵主要的限制因素,所以,这种系统适合于建筑密度及容积率比较低的建筑,如住宅和别墅。
2.2 土壤源热泵在住宅中的一机多用对于住宅,土壤源热泵不仅可以实现供暖和制冷,还可以供应生活热水,做到一机多用。
土壤源热泵由于冬夏季冷热负荷不同,会产生排热量和取热量差异,长期运行会导致土壤的热不平衡,从而影响热泵系统效率,并对生态环境也会产生一定影响。
地源热泵系统分类地源热泵系统是一种利用地下热能进行供暖和制冷的系统。
根据其工作原理和应用场景的不同，可以将地源热泵系统分为几个不同的分类。
一、地源热泵系统的分类1. 地下水源热泵系统地下水源热泵系统利用地下水的恒定温度来进行供暖和制冷。
系统通过井泵将地下水抽到地面，通过热交换器将地下水的热能传递给热泵系统。
在冬季，地下水的温度要高于地面温度，因此可以提供热能；而在夏季，地下水的温度要低于地面温度，可以提供制冷效果。
地下水源热泵系统需要有充足的地下水资源，并且需要进行水质处理。
2. 土壤源热泵系统土壤源热泵系统利用土壤中的热能来进行供暖和制冷。
系统通过埋设在土壤中的地埋管，将土壤的热能传递给热泵系统。
在冬季，土壤的温度要高于地面温度，因此可以提供热能；而在夏季，土壤的温度要低于地面温度，可以提供制冷效果。
土壤源热泵系统适用于土地资源丰富的地区。
3. 岩石源热泵系统岩石源热泵系统利用地下岩石中的热能来进行供暖和制冷。
系统通过在地下岩石中钻孔，将岩石的热能传递给热泵系统。
岩石源热泵系统的工作原理类似于土壤源热泵系统，但由于岩石的热传导性能较差，需要进行更深的钻孔。
岩石源热泵系统适用于地下水资源较为匮乏的地区。
4. 水体源热泵系统水体源热泵系统利用地下湖泊、河流或湿地等水体中的热能来进行供暖和制冷。
系统通过埋设在水体中的水埋管，将水域中的热能传递给热泵系统。
水体源热泵系统适用于水资源丰富的地区。
5. 海洋源热泵系统海洋源热泵系统利用海洋中的热能来进行供暖和制冷。
系统通过在海洋中埋设海洋埋管，将海洋中的热能传递给热泵系统。
海洋源热泵系统需要有充足的海洋资源，并且需要考虑对海洋生态环境的影响。
二、地源热泵系统的特点和优势地源热泵系统具有以下特点和优势：1. 高效节能：地源热泵系统利用地下热能进行供暖和制冷，不需要燃烧燃料，能够大幅度节省能源消耗，降低运行成本。
2. 环保低碳：地源热泵系统采用清洁能源，减少二氧化碳和其他污染物的排放，对环境友好。
土壤源热泵建筑方案土壤源热泵是一种利用土壤中储存的热能进行空调供暖和制冷的环保技术。
相比传统的供暖和制冷方式，土壤源热泵具有能源效率高、环境友好、运行稳定等优点。
在建筑领域中，应用土壤源热泵技术可以降低能耗，提升建筑能源利用效率，实现建筑节能与碳减排的目标。
土壤源热泵建筑方案是指在建筑设计和施工过程中，采用土壤源热泵技术来满足建筑供暖和制冷的需求。
下面我将从技术原理、建设流程、优缺点和应用案例等方面进行详细介绍。
首先，土壤源热泵技术的原理是利用土壤中储存的热能来进行空调供暖和制冷。
通常情况下，地下土壤具有较为稳定的温度，且温度变化缓慢。
土壤源热泵通过埋入地下的管道将热能从土壤中吸收或释放，然后利用热泵设备将热能转移到建筑内部供暖或制冷。
其次，土壤源热泵的建设流程包括需求分析、系统设计、施工安装和调试运行等环节。
需求分析阶段，需要根据建筑的供暖和制冷需求确定土壤源热泵的系统规模和设计参数。
系统设计阶段，需要综合考虑建筑的能源需求、土壤热特性和热泵设备的性能来确定系统的具体设计方案。
施工安装阶段，需要按照设计方案进行土壤热交换管道的埋设和热泵设备的安装。
调试运行阶段，需要对系统进行调试和测试，确保其运行稳定可靠。
然后，土壤源热泵建筑方案的优点主要体现在能源利用效率高和环境友好两个方面。
首先，土壤源热泵利用地下土壤中的热能进行供暖和制冷，能源利用效率较高，比传统的供暖和制冷方式节能30%以上。
其次，土壤源热泵无需燃烧燃料，不产生污染物和温室气体排放。
同时，其运行稳定性高，不受外界环境和气候的干扰。
最后，土壤源热泵建筑方案在实际应用中有着广泛的应用案例。
例如，国内某高校的办公楼采用土壤源热泵技术进行供暖和制冷，取得了良好的节能效果。
另外，某商业综合体的地下停车场也采用土壤源热泵技术进行空调制冷，实现了绿色环保的目标。
综上所述，土壤源热泵建筑方案是一种能实现建筑节能和碳减排的环保技术。
在未来的建筑设计和施工中，应更加重视土壤源热泵技术的应用，提升建筑能源利用效率，构建可持续发展的绿色建筑环境。

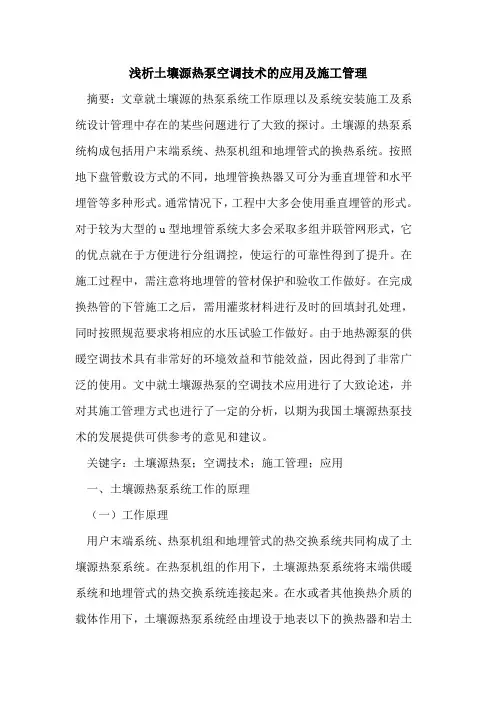

浅析土壤源热泵空调技术的应用及施工管理摘要：文章就土壤源的热泵系统工作原理以及系统安装施工及系统设计管理中存在的某些问题进行了大致的探讨。
土壤源的热泵系统构成包括用户末端系统、热泵机组和地埋管式的换热系统。
按照地下盘管敷设方式的不同，地埋管换热器又可分为垂直埋管和水平埋管等多种形式。
通常情况下，工程中大多会使用垂直埋管的形式。
对于较为大型的u型地埋管系统大多会采取多组并联管网形式，它的优点就在于方便进行分组调控，使运行的可靠性得到了提升。
在施工过程中，需注意将地埋管的管材保护和验收工作做好。
在完成换热管的下管施工之后，需用灌浆材料进行及时的回填封孔处理，同时按照规范要求将相应的水压试验工作做好。
由于地热源泵的供暖空调技术具有非常好的环境效益和节能效益，因此得到了非常广泛的使用。
文中就土壤源热泵的空调技术应用进行了大致论述，并对其施工管理方式也进行了一定的分析，以期为我国土壤源热泵技术的发展提供可供参考的意见和建议。
关键字：土壤源热泵；空调技术；施工管理；应用一、土壤源热泵系统工作的原理（一）工作原理用户末端系统、热泵机组和地埋管式的热交换系统共同构成了土壤源热泵系统。
在热泵机组的作用下，土壤源热泵系统将末端供暖系统和地埋管式的热交换系统连接起来。
在水或者其他换热介质的载体作用下，土壤源热泵系统经由埋设于地表以下的换热器和岩土体之间实行热交换。
在冬季，当系统向建筑物进行制热供暖之时，经由循环作用把土壤中热量取出；在夏季，当系统正处在制冷空调的工况阶段之时，便可经由循环作用将建筑物内部的热量释放至土壤内部。
作为一种对浅层地热资源进行高效利用的环保型热源系统，土壤源热泵系统不仅能提供热量，同时也能进行制冷，因此它所具备的优点是非常突出的。
一方面，土壤源热泵空调属于一种可再生的能源利用技术。
因为地下岩土具有非常优良的蓄热能力，按照系统工作的相关原理，在冬季地埋管区域地下岩土丧失的热量，可以在夏季进行制冷之时得到相应的补偿。
土壤热源热泵
土壤热源热泵是一种利用地下土壤中的热量作为热源或冷源来进行能量转换的设备。
它通过高效热泵机组，将地下土壤中的低位热能提取出来，为建筑物供热或供冷。
土壤热源热泵的原理是利用土壤的蓄热性能和温度相对稳定的特性。
在冬季，热泵从地下土壤中吸收热量，通过循环系统将热量传递给建筑物内部的采暖系统，为建筑物供暖；在夏季，热泵将建筑物的热量吸收后排放到地下土壤中，利用土壤的蓄冷性能为建筑物降温。
土壤热源热泵的优点包括：
1.利用地下土壤的稳定温度特性，使得供暖和供冷的效果更加稳定可靠。
2.相对于传统空调系统，土壤热源热泵的能效比更高，运行费用更低。
3.土壤热源热泵技术环保，不产生任何有害物质，对环境无污染。
4.土壤热源热泵系统结构简单，安装方便，维护成本低。
然而，土壤热源热泵也存在一些局限性，例如在寒冷或炎热的极端气候条件下，地下土壤的温度可能会影响到热泵的效率。
此外，土壤的热传导效率也会受到土壤性质、地下水位等因素的影响。
因此，在实际应用中，需要根据当地的气候条件和土壤特性进行合理的系统设计和优化。
总的来说，土壤热源热泵是一种高效、环保、经济的供暖和供冷技术，尤其适用于那些需要大量供暖和供冷的建筑物，例如住宅、办公楼、工厂等。
浅谈土壤源热泵的应用
[摘要]介绍了土壤源热泵的工作原理及分类，详细阐述了其技术特点，指出土壤源热泵的问题及发展前景。
[关键词] 土壤源热泵垂直埋管性能系数
中图分类号： u173.3 文献标识码： a 文章编号：
1、引言
在当代，暖通空调已成为人类不可缺少的生活用品，然而，在为全人类创造良好生活条件、舒适生活环境的同时也因产生大量废热废气而使全球气候变暖，严重破坏生态环境，为了使我们的后代能在良好环境下生存，有必要对暖通空调在新能源、新技术方面进行改进与创新；热泵作为绿色空调技术，节能、环保，倍受世界各国的青睐，且发展势头良好。
当前，我国的大部分地区，许多商用、民用甚至工业的空调都采用空气源热泵，空气源热泵以室外空气作为其低位热源，由于室外空气温度不稳定，热泵的容量和性能系数会有很大差别；同时，空气源热泵存在着一个致命弱点，就是建筑物所需负荷率与所要求空气温度一致（即冬季热负荷大时，室外空气温度低，夏冷负荷大时，室外空气温度高）。
热力学原理中提到：降低冷凝温度或提高蒸发温度可提高热泵机组的制热、制冷系数，因此，空气源热泵并不是很理想的热源形式，若能寻找到一种更理想的热源形式，则不但可提高空调的效率，而且可以降低空气源热泵带来的恶劣周围环境，如“冷热污染”和
噪音污染，同时还能实现一机多用（空调、采暖、生活用热水）。
2、土壤源热泵系统的概念
土壤源热泵是一种利用地下浅层地热资源（也称地能，包括地下水、土壤或地表水等）的既可供热又可制冷的高效节能空调系统。
即利用土壤一年四季温度稳定的特点，在冬季把地能中的热量“取”出来，提高温度后供给室内采暖，夏季把室内热量“取”出来，释放到地能中去。
机组将地下取之不竭但不易利用的低位能量开发利用，使其提升为可利用的高位能。
利用地球表面浅层地热资源作空调系统的夏季冷源和冬季热源，地表浅层是一个巨大的太阳能集热器，不受地域、资源等限制，真正是量大面广、无处不在。
与地面空气相比，地面5m以下土壤温度全年基本稳定且略低于年平均气温，可以分别在夏冬季提供相对较低的冷凝温度和较高的蒸发温度。
从而使空调系统能效比较常规系统有很大的提高。
同时土壤源热泵系统不会把热量、水蒸气及细菌等排入大气环境。
通常土壤源热泵消耗1kw的能量，用户可以得到4kw以上的热量或冷量，这多出来的能量就是来自于土壤，在同样的一次能源消耗量下，大大提高了能源利用效率。
3、土壤源热泵分类
土壤源热泵系统的关键技术在于室外埋管的设计、施工。
在其设计初期，还需对施工现场实地勘察取样，并进行热物性测试，得到在一定深度土壤的热物性指标，由此设计埋管形式、长度、数量
及面积。
1）按地下埋管形式不同可分为水平埋管形式、垂直埋管形式两种类型：
(a)水平埋管形式：在建筑周围采用水平方式埋设地埋管换热器，这种方式普遍使用于采暖。
水平埋管系统有单层和双层两种形式，可采用u形、蛇形、单槽单管、单槽多管等形式。
水平埋管适用于制冷/采暖量较少，而建筑周围又有较大富裕空地的场合，因为需要比较大的埋管面积。
(b)垂直埋管形式：在若干竖直钻孔中设置地下埋管换热器，通常采用u型埋管的形式。
u型埋管地热换热器也就是一个钻孔中布置u型管，在加上回填材料，根据地质结构不同，回填材料可以选用浇筑混凝土、回填沙石散料或回填土壤，与周围土壤构成一个整体。
一个钻孔中可以设置单组u型管，也可设置两组u型管。
这种埋管系统中，管道深入地下，土壤热特性不会受地表温度影响，因此能确保冬季散热与夏季得热间土壤的热平衡。
一般来说双u管1m 可达到50w，埋管间距3.5-4.5m。
平衡的方法可以采用分集热器，在夏季集中热量并送入地下加热土壤，或使热泵反转在夏季为土壤加热，以备冬季之用。
5、6个环路地埋管接至一个分集水器回路上，易检修，且分集水器上都有回路预留，若有回路出现故障，更换回路即可
在中国采用竖直埋管更显示出其优越性：占地面积小、土壤的
温度和热特性变化小、需要的管材少、泵耗能低、能效比高，可安装在建筑物基础、道路、绿地、广场、操场等下面而不影响上部的实用功能，甚至可在建筑物桩基中设置埋管，见缝插针充分利用可利用的土地面积，而且竖直埋管热泵的稳定工况和部分负荷的运行效率比满负荷情况好，而一般的空调系统设计工况是在满负荷情况下，但实际却很少在此情况下运行，效率也就很难保证是在高效区。
竖直埋管劣势主要在于：由于相应的施工设备和施工人员的缺乏，造价偏高，从实际测试比较浇筑混凝土换热性能最好，但造价高、施工难度大。
2）选择管材
一般来讲，一旦将换热器埋入地下后，基本不可能进行维修或更换，这就要求保证埋入地下管材的化学性质稳定并且耐腐蚀。
常规空调系统中使用的金属管材在这方面存在严重不足，且需要埋入地下的管道的数量较多，应该优先考虑使用价格较低的管材。
所以，土壤源热泵系统中一般采用塑料管材。
目前最常用的是聚乙烯（pe）和聚丁烯（pb）管材，它们可以弯曲或热熔形成更牢固的形状，可以保证使用50年以上；而pvc管材由于不易弯曲，接头处耐压能力差，容易导致泄漏，因此，不推荐用于地下埋管系统。
4、土壤源热泵技术面临的问题
1）由于我国国内土壤源热泵技术开展较晚，缺乏足够的实际工程应用，很多发面都是实验研究，人们在选择上会面对阻力。
2）
由于土壤特性随地区差异有所不同，土壤的热工性能、能量平衡、土壤中的传热与传湿对传热有很大影响，因此，需对各种土壤特性及回填材料进行实验研究和模拟分析，深入探索各种土壤状况下不同埋地换热器在不同埋管方式下的传热传质机理。
3）由于土壤源热泵虽然运行费用低，但初投资钻井费用比较高，施工较困难，人们在选择上可能会动摇。
4）土壤源热泵空调系统钻井对土壤热、湿及盐分迁移的影响研究有待进一步深入，如何使不利因素减少到最小是必须考虑的问题。
5、土壤源热泵技术展望
总的来说，地源热泵系统作为一种新技术，发展较快，但仍有许多问题还需解决，但是，其应用前景非常广阔。
长江以南以及东南沿海大部分经济发达地区，人民生活水平日益提高，他们对舒适性的要求也越来越迫切，希望夏季供冷，冬季能供热，然而采暖只是北方采用，目前南方并无，为改善冬季室内热环境，主要措施是局部设置专用锅炉或直接电暖气，但前者能源利用低，对环境污染严重，后者电是高品位能源，现在采用阶梯电价，用它直接采暖很不经济，且加剧用电紧张局面。
而我国地域辽阔，大部分地区夏热冬冷，被认为是世界上直接利用地热潜力最大的国家。
现在随着可持续战略发展的提出，生态环境保护深入人心，人们节能意识加强，在追求舒适度的同时还希望对环境生态有所保护，土壤源热泵系统节约能源、能充分利用可再生能源、减少环境污染和资源破坏，这
些优点将会使之成为21世纪最有效的供热和供冷空调技术之一。
参考文献：
[1] 郁永章.热泵原理与应用[m] 北京:中国建筑工业出版社，1988。
[2] 张旭.热泵技术[m] 北京:化学工业出版社，2007。
[3] 马最良,吕悦.地源热泵系统设计与应用[m] 北京:机械工
业出版社.2005。
[4] met z p. development of a validated model of ground coupling[j ]. proceedingsof the annualmeeting2american section of theinternational solar energy society，1980，
3(1) :6。
[5]吕灿仁,马一太.运用热泵提高低温地热采暖系统能源利用
率的分析[j ].天津大学学报，1982(4):21223。
