电缆编织工艺学

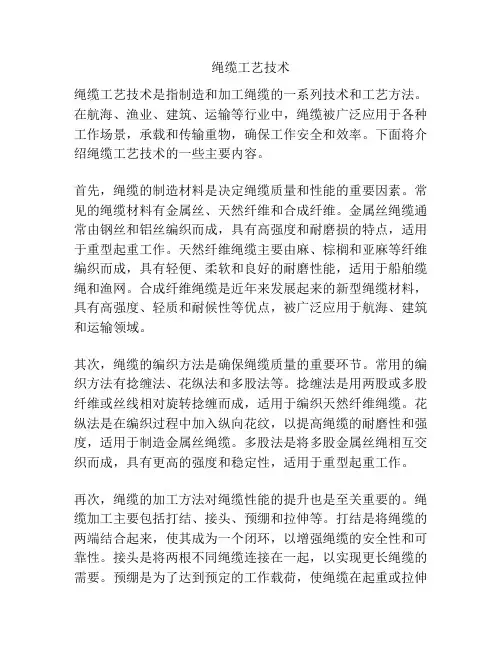

绳缆工艺技术绳缆工艺技术是指制造和加工绳缆的一系列技术和工艺方法。

在航海、渔业、建筑、运输等行业中，绳缆被广泛应用于各种工作场景，承载和传输重物，确保工作安全和效率。

下面将介绍绳缆工艺技术的一些主要内容。

首先，绳缆的制造材料是决定绳缆质量和性能的重要因素。

常见的绳缆材料有金属丝、天然纤维和合成纤维。

金属丝绳缆通常由钢丝和铝丝编织而成，具有高强度和耐磨损的特点，适用于重型起重工作。

天然纤维绳缆主要由麻、棕榈和亚麻等纤维编织而成，具有轻便、柔软和良好的耐磨性能，适用于船舶缆绳和渔网。

合成纤维绳缆是近年来发展起来的新型绳缆材料，具有高强度、轻质和耐候性等优点，被广泛应用于航海、建筑和运输领域。

其次，绳缆的编织方法是确保绳缆质量的重要环节。

常用的编织方法有捻缠法、花纵法和多股法等。

捻缠法是用两股或多股纤维或丝线相对旋转捻缠而成，适用于编织天然纤维绳缆。

花纵法是在编织过程中加入纵向花纹，以提高绳缆的耐磨性和强度，适用于制造金属丝绳缆。

多股法是将多股金属丝绳相互交织而成，具有更高的强度和稳定性，适用于重型起重工作。

再次，绳缆的加工方法对绳缆性能的提升也是至关重要的。

绳缆加工主要包括打结、接头、预绷和拉伸等。

打结是将绳缆的两端结合起来，使其成为一个闭环，以增强绳缆的安全性和可靠性。

接头是将两根不同绳缆连接在一起，以实现更长绳缆的需要。

预绷是为了达到预定的工作载荷，使绳缆在起重或拉伸过程中更加稳固和安全。

拉伸是为了消除绳缆中的内部应力，提高绳缆的整体性能和使用寿命。

最后，绳缆的保养和维修也是绳缆工艺技术的重要内容。

绳缆在使用过程中会遭受磨损、拉伸、腐蚀等各种损坏，需要定期检查和修护。

常见的维修手段有修补、重新预绷和更换等。

修补是对绳缆破损处进行补充和加固，以保证其正常使用。

重新预绷是对绳缆进行再次拉伸，以消除因使用而产生的应力。

更换是对绳缆中受损部分进行更换，以确保绳缆的质量和性能。

综上所述，绳缆工艺技术的研究和应用对于绳缆的品质和性能至关重要。

【线缆】最全的电线电缆制造工艺，值得收藏！电线电缆制作过程简介缠绕印字色带集合印字裁条炼铜→伸铜→伸线→绞线→绝缘→ 成缆→ → → 编织→ → 成卷编织外被填充地线外被轴装1.炼铜目前工业应用阴极电解铜法炼铜。

2.伸铜, 伸线有三种方法：三个阶段：粗伸（8.0>2.6 mm）,中伸(3.2/2.6>1.2/1.0 mm)，细伸(1.2/1.0>0.07/0.05 mm) 3.0镀锡退火：电线电缆导体两端镀锡目的。

3.1避免与 O2 接触，发生氧化。

3.2焊接方便，易于操作。

镀锡的两种方法：3.2.1.热镀。

使用导体铜表面干净，无油渍。

3.2.1.电镀锡，导体电镀锡后表面光滑，品质好，表面薄。

4.绞线，绝缘，缠绕（编织），外被（印字）,集合（包带、填充、地线），编织，外被，裁条（成卷、轴装）不过，并非所有线材都必须有上面过程，有的线材制作过程简单得多。

电线电缆的设计(一).导体线径、股数、面积与电阻之关系1.导体的概念能够导电的物体称之为导体。

相反，不能导电的物体称之为绝缘体。

在大自然中，铜的导电能力较强，电阻（Restistance ）低。

实际上，我们经常用到的是合金导体。

例如，镍、铬、铜线，又称之为电阻线，能产生大量的热。

由于各金属成分不一样，则电阻大小也不一样。

镀锡铜和镀镍铜是经常用到的，镀锡铜导电性能好，价格比镀镍铜低。

但是相对锡而言更易氧化。

镀镍铜它更比镀锡铜耐腐蚀，但成本高。

因此，我们通常选用镀锡铜线或镀锡绞线。

我们应该还记得下面这个公式：LR=PAR 为电阻；P 为导电率；L 为线长；A为截面积；在工厂非常容易看到如此规格1332 20AWG（19/0.19TS）导体线材。

我们来分析一下 1332 20AWG (19 / 0.19 TS)A B C D EA…1332表示型号( AWG美国线规)数,20AWG其中一种.B…19表示此导体由19股细铜丝组成.C…“/”表示19股细铜丝是绞合在一起,我们厂所有线材都要绞合除单根之外.D…表示19股铜丝的每股细铜丝的单根直径是0.19mm。

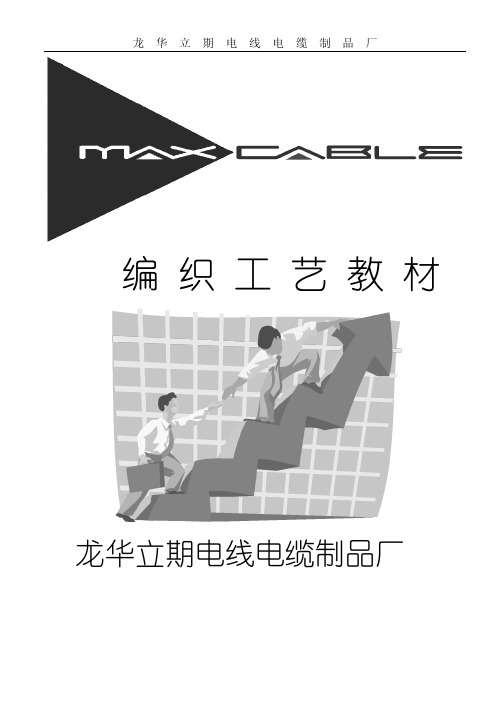

龙华立期电线电缆制品厂编织工艺教材大纲目录第一章：编织机的认识一、编织的意义二、编织机的种类第二章：编织的操作方法一、铜线倒线的操作方法二、目数的调节三、操作步骤第三章：品质控制一、铝箔、铜箔的选用二、眼模的选用三、彩色尼龙的编织方法四、编织接头的接线方法五、编织不良的分析与改善对策六、编织带的注意事项七、玻璃光纤的编织八、铝线的编织第四章：机器保养一、普通编织机的保养二、高速编织机的保养第一章：编织机的认识一、编织的意义:电视用的室外天线的馈线有常见的两种,按阻抗分为75Ω和300Ω,第一种为扁平馈线阻抗300Ω,没有金属屏蔽网,即没有编织过,故导体周围的电磁场开放,信号损耗大;另一种为同轴电缆,芯线在最里面,电磁波只限于在芯线和编织网之间的介质中传输,这是封闭的,故损耗小.编织的意义就在于减小主信号的损耗.编织网起到了屏蔽的作用.导体用于传输主信号,导体外面加上编织网后干扰信号,首先到达编织网,即被滤除下地减少了对主信号的干扰.二、编织机的种类以及工作原理2.1、本厂编织机有普通编织机和高速编织机两种；普通编织机有3锭机、5锭机、16锭机、24锭机和48锭机。

高速编织机有16锭机和24锭机。

2.2、普通编织机的结构以及工作原理普通编织机由编织部分，收线传动系统和自动停车联锁机构三部分组成，结构简单紧凑。

机器的工作原理：电机经减速后驱动地轴而带动主机（1~20台）皮带轮经伞齿轮通过中心传动齿轮带动莲花齿轮运转，莲花齿轮拨盘拨动带着纱管的锭子在盘面“8”字型的曲线轨道作循环有规律的运动，完成编织工作，另外传动轴带动蜗轮副通过挂轮（即目数配比齿轮）带动水平轴使牵引轮运转而完成收线工作。

自动停车装置由锭子上的锁鼻（也称荡坠、配重）和装在盘面上的触动开关组成。

编织过程中当有编织线断掉或者用完情况时，锁鼻自动落下，触动开关实现单机停车。

锁鼻除了有触动开关实现自动单机停车功能外，其主要功能是提供编织线张力。

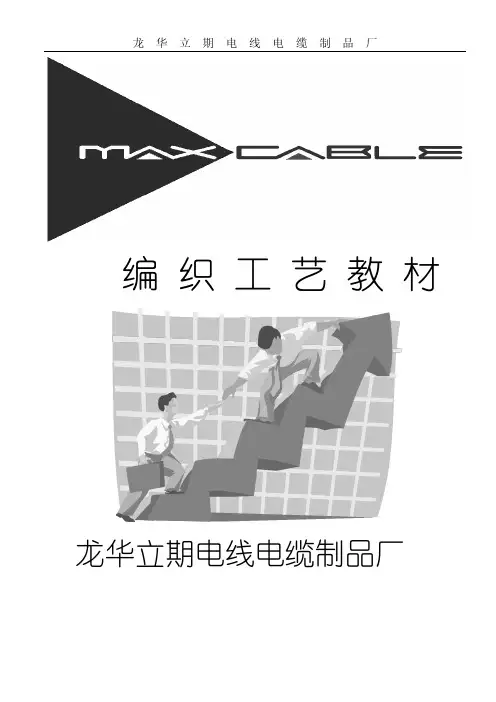

龙华立期电线电缆制品厂编织工艺教材大纲目录第一章：编织机的认识一、编织的意义二、编织机的种类第二章：编织的操作方法一、铜线倒线的操作方法二、目数的调节三、操作步骤第三章：品质控制一、铝箔、铜箔的选用二、眼模的选用三、彩色尼龙的编织方法四、编织接头的接线方法五、编织不良的分析与改善对策六、编织带的注意事项七、玻璃光纤的编织八、铝线的编织第四章：机器保养一、普通编织机的保养二、高速编织机的保养第一章：编织机的认识一、编织的意义:电视用的室外天线的馈线有常见的两种,按阻抗分为75Ω和300Ω,第一种为扁平馈线阻抗300Ω,没有金属屏蔽网,即没有编织过,故导体周围的电磁场开放,信号损耗大;另一种为同轴电缆,芯线在最里面,电磁波只限于在芯线和编织网之间的介质中传输,这是封闭的,故损耗小.编织的意义就在于减小主信号的损耗.编织网起到了屏蔽的作用.导体用于传输主信号,导体外面加上编织网后干扰信号,首先到达编织网,即被滤除下地减少了对主信号的干扰.二、编织机的种类以及工作原理2.1、本厂编织机有普通编织机和高速编织机两种；普通编织机有3锭机、5锭机、16锭机、24锭机和48锭机。

高速编织机有16锭机和24锭机。

2.2、普通编织机的结构以及工作原理普通编织机由编织部分，收线传动系统和自动停车联锁机构三部分组成，结构简单紧凑。

机器的工作原理：电机经减速后驱动地轴而带动主机（1~20台）皮带轮经伞齿轮通过中心传动齿轮带动莲花齿轮运转，莲花齿轮拨盘拨动带着纱管的锭子在盘面“8”字型的曲线轨道作循环有规律的运动，完成编织工作，另外传动轴带动蜗轮副通过挂轮（即目数配比齿轮）带动水平轴使牵引轮运转而完成收线工作。

自动停车装置由锭子上的锁鼻（也称荡坠、配重）和装在盘面上的触动开关组成。

编织过程中当有编织线断掉或者用完情况时，锁鼻自动落下，触动开关实现单机停车。

锁鼻除了有触动开关实现自动单机停车功能外，其主要功能是提供编织线张力。

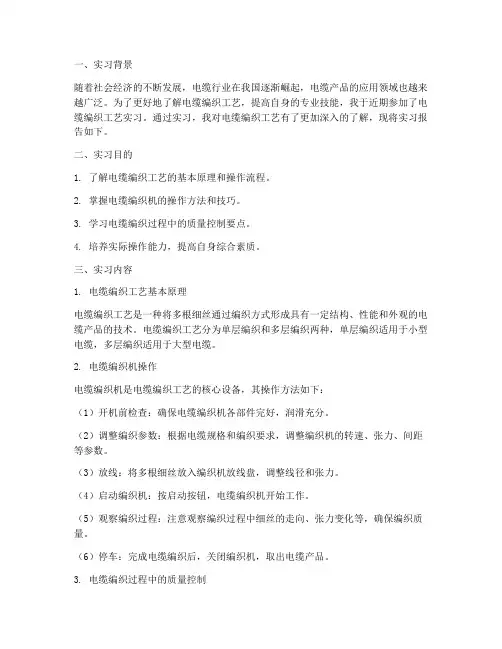

一、实习背景随着社会经济的不断发展，电缆行业在我国逐渐崛起，电缆产品的应用领域也越来越广泛。

为了更好地了解电缆编织工艺，提高自身的专业技能，我于近期参加了电缆编织工艺实习。

通过实习，我对电缆编织工艺有了更加深入的了解，现将实习报告如下。

二、实习目的1. 了解电缆编织工艺的基本原理和操作流程。

2. 掌握电缆编织机的操作方法和技巧。

3. 学习电缆编织过程中的质量控制要点。

4. 培养实际操作能力，提高自身综合素质。

三、实习内容1. 电缆编织工艺基本原理电缆编织工艺是一种将多根细丝通过编织方式形成具有一定结构、性能和外观的电缆产品的技术。

电缆编织工艺分为单层编织和多层编织两种，单层编织适用于小型电缆，多层编织适用于大型电缆。

2. 电缆编织机操作电缆编织机是电缆编织工艺的核心设备，其操作方法如下：（1）开机前检查：确保电缆编织机各部件完好，润滑充分。

（2）调整编织参数：根据电缆规格和编织要求，调整编织机的转速、张力、间距等参数。

（3）放线：将多根细丝放入编织机放线盘，调整线径和张力。

（4）启动编织机：按启动按钮，电缆编织机开始工作。

（5）观察编织过程：注意观察编织过程中细丝的走向、张力变化等，确保编织质量。

（6）停车：完成电缆编织后，关闭编织机，取出电缆产品。

3. 电缆编织过程中的质量控制（1）细丝质量：确保细丝的直径、强度、导电性能等符合要求。

（2）编织参数：根据电缆规格和编织要求，合理调整编织机的参数。

（3）张力控制：保持细丝在编织过程中的张力稳定，避免出现松弛或过紧现象。

（4）间距控制：确保细丝在编织过程中的间距均匀，避免出现重叠或间隙过大现象。

（5）外观检查：检查电缆产品外观，确保表面光滑、无毛刺、无破损等。

四、实习收获1. 了解了电缆编织工艺的基本原理和操作流程，掌握了电缆编织机的操作方法和技巧。

2. 学会了电缆编织过程中的质量控制要点，提高了对电缆产品质量的认识。

3. 培养了实际操作能力，提高了自身综合素质。

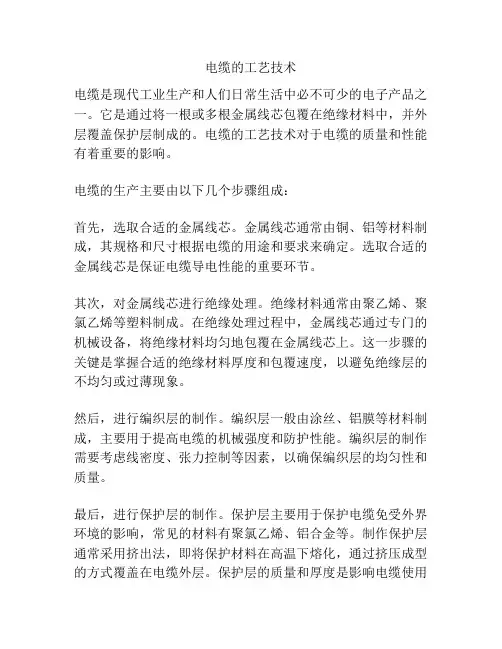

电缆的工艺技术电缆是现代工业生产和人们日常生活中必不可少的电子产品之一。

它是通过将一根或多根金属线芯包覆在绝缘材料中，并外层覆盖保护层制成的。

电缆的工艺技术对于电缆的质量和性能有着重要的影响。

电缆的生产主要由以下几个步骤组成：首先，选取合适的金属线芯。

金属线芯通常由铜、铝等材料制成，其规格和尺寸根据电缆的用途和要求来确定。

选取合适的金属线芯是保证电缆导电性能的重要环节。

其次，对金属线芯进行绝缘处理。

绝缘材料通常由聚乙烯、聚氯乙烯等塑料制成。

在绝缘处理过程中，金属线芯通过专门的机械设备，将绝缘材料均匀地包覆在金属线芯上。

这一步骤的关键是掌握合适的绝缘材料厚度和包覆速度，以避免绝缘层的不均匀或过薄现象。

然后，进行编织层的制作。

编织层一般由涂丝、铝膜等材料制成，主要用于提高电缆的机械强度和防护性能。

编织层的制作需要考虑线密度、张力控制等因素，以确保编织层的均匀性和质量。

最后，进行保护层的制作。

保护层主要用于保护电缆免受外界环境的影响，常见的材料有聚氯乙烯、铝合金等。

制作保护层通常采用挤出法，即将保护材料在高温下熔化，通过挤压成型的方式覆盖在电缆外层。

保护层的质量和厚度是影响电缆使用寿命和防护性能的重要因素。

除了以上几个主要步骤外，电缆的工艺技术还包括电缆头的制作、电缆屏蔽处理等。

电缆头的制作主要是将电缆的金属线芯进行加工处理，并与外部连接设备进行连接。

电缆的屏蔽处理主要是在金属线芯的外层增加屏蔽层，以提高电缆的抗干扰能力和电磁屏蔽性能。

总之，电缆的工艺技术是保证电缆质量和性能的重要保障。

它涉及到多个环节和多种材料的选择和加工，需要工程师们的精心设计和操作，以确保电缆在使用过程中的稳定性和可靠性。

随着科技的进步和需求的增加，电缆的工艺技术也在不断创新和完善，为人们的生产和生活提供更好的电气连接和传输服务。

电缆成缆工艺与教程
电缆成缆工艺是指将一定数量的电线或电缆通过一定的方法、工具和材料进行加工、组合、编织、捆扎等方式，使其成为一条具有一定长度、强度、导电性和外部保护等特性的电缆。

电缆的成缆工艺是电缆生产的关键环节之一，决定了电缆的质量、可靠性和使用寿命，同时也决定了电缆的成本和价值。

电缆成缆的步骤分为以下几个方面：
1. 引线：将电线、电缆引入到成缆机中，注意要将传送轮、敲板、导轮等部位的调整好。

2. 组合：根据电缆的规格和要求，组合不同种类、大小、颜色的电线、电缆。

3. 捻合：将组合好的电线、电缆进行捻合，捻合的程度要根据电缆的要求进行调整。

4. 编织：在电缆的外层进行保护，常用的材料有钢丝、PU、PVC，还可以采用铝箔等材料进行绝缘。

5. 整形：将电缆进行整形，主要是用于电缆的外观美观，除此之外还能增加电缆的强度。

6. 检测：在成缆的不同阶段进行检测，检测的方式主要有机械测试和电学检测，检测结果是判断电缆质量的重要因素。

7. 绕线：成缆完成后进行绕线，将成缆后的电缆进行卷绕，方便管理和存储。

电缆的成缆工艺是一个较为复杂的生产环节，需要经验丰富的技术工人进行操作，同时也需要先进的设备和工具进行辅助，只有这样才能保证电缆的质量、可靠性和使用寿命。

任何一些疏忽或失误都可能导致电缆的质量问题，从而影响到电缆的使用效果和安全问题。

电线电缆编织机工艺流程英文回答：The process of wire and cable braiding involves several steps to ensure the production of high-quality products. Firstly, the wire or cable is prepared by stripping theouter insulation layer and separating the individual wires. This is done using specialized machinery that cuts and removes the insulation without damaging the conductive wires.Next, the wires are grouped together according to the desired configuration and fed into the braiding machine.The braiding machine consists of multiple spools of wire, which are arranged in a circular pattern around the central wire or cable. As the wire or cable passes through the machine, the spools rotate, interweaving the wires in a crisscross pattern.The braiding process is controlled by a computer system,which ensures precision and consistency in the braiding pattern. The speed and tension of the wires are carefully regulated to achieve the desired level of tightness and uniformity. This is important for maintaining the electrical conductivity and mechanical strength of the finished product.Once the braiding is complete, the wire or cable is inspected for any defects or irregularities. This is done using visual inspection techniques and automated testing equipment. Any faulty wires or cables are rejected and replaced to maintain the quality standards.After inspection, the braided wire or cable is wound onto spools or reels for packaging and storage. The packaging process may involve additional steps such as labeling, shrink-wrapping, or boxing, depending on the specific requirements of the customer or end-user.中文回答：电线电缆编织机的工艺流程包括多个步骤，以确保生产出高质量的产品。

特种电缆编织工艺流程详解下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!特种电缆编织工艺流程是电缆制造过程中的重要环节，其质量和工艺直接影响着电缆的性能和使用寿命。

电线电缆编织机工艺流程英文回答：The process of wire and cable braiding involves several steps that are crucial in ensuring the quality anddurability of the final product. Let me walk you throughthe process.Firstly, the wires or cables to be braided are prepared. This involves cutting the wires to the desired length and stripping off any insulation or sheathing that may be present. The wires are then grouped together in therequired configuration.Next, the wires are fed into the braiding machine. The braiding machine consists of a series of carriers orbobbins that hold the wires. These carriers move in a circular motion around a central axis, interweaving the wires in a specific pattern. The pattern of interweaving depends on the desired braiding style and the applicationof the wire or cable.During the braiding process, tension is applied to the wires to ensure a tight and uniform braid. The tension can be adjusted based on the type and thickness of the wires being braided. The braiding machine also allows for the adjustment of the braiding speed to achieve the desired level of productivity.Once the braiding is complete, the braided wire or cable is inspected for any defects or irregularities. This can be done visually or using automated inspection systems. Any defects found are corrected or the entire braiding process may need to be repeated.After inspection, the braided wire or cable is usually coated with a protective layer. This can be done through a variety of methods such as extrusion coating or dipping the braided wire into a coating material. The protective coating provides additional insulation and safeguards the wire or cable from external factors such as moisture, heat, and abrasion.Finally, the braided wire or cable is wound onto spools or reels for storage or transportation. The spools are labeled with relevant information such as the type of wire or cable, length, and manufacturing date.中文回答：电线电缆编织机的工艺流程包括多个步骤，这些步骤对于确保最终产品的质量和耐久性至关重要。
