《机械设计》期末考试复习题.doc

一、选择题1.一般圆柱齿轮传动的接触强度是按啮合时的情况进行计算的。

A.单对齿啮合的最高点B.齿顶C.节点D.啮合的极限点2.渐开线花键通常采用的定心方式是。

A.齿侧定心B.外径定心C.内径定心D.齿形定心3.将齿轮的轮齿做成鼓形齿是为了减小。

A.载荷沿接触线分布不均匀B.动载荷C.冲击D.齿间载荷分配不均4.普通螺纹中同一公称直径按分为粗牙螺纹和细牙螺纹。

A.升角的大小B.旋向C.牙型角的大小D.螺距的大小5.一般圆柱齿轮传动的接触强度是按啮合时的情况进行计算的。

A.单对齿啮合的最高点B.齿顶C.啮合的极限点D.节点6.带张紧的目的是A.减轻带的弹性滑动B.提高带的寿命C.改变带的运动方向D.使带具有一定的初拉力7.滚子链通常设计成链节数为偶数，这是因为A.防止脱链B.磨损均匀C.不需要采用受附加弯矩的过渡链节D.便于度量8.滚动轴承内圈与轴颈的配合以及外圈与座孔的配合A.全部采用基轴制B.全部采用基孔制C.前者采用基孔制，后者采用基轴制D.前者采用基轴制，后者采用基孔制9.下列磨损中，不属于磨损基本类型的是A. 粘着磨损B. 磨合磨损C. 表面疲劳磨损D. 磨粒磨损10.蜗杆传动的总效率,主要取决于时的效率。

A.轴承摩擦损耗B.啮合摩擦损耗C.加装风扇损耗D.搅油损耗11.只承受弯矩而不承受扭矩的轴称为 A。

A. 心轴B.传动轴C. 曲轴D.转轴12.在普通圆柱蜗杆中只有的轴向压力角为标准值（20 ）。

A.阿基米德蜗杆B.法向直廓蜗杆C.渐开线蜗杆D.锥面包络蜗杆13.45号钢经调质处理，在常温下工作的轴，当计算表明其刚度不够时，应采取的正确措施是A.改用合金钢B.改变表面粗糙度C.增大轴的直径D.提高轴的表面硬度14.下面的联轴器中在工作时具有缓冲减振作用的联轴器是。

A.刚性联轴器B.十字滑块联轴器C.齿式联轴器D.弹性柱销联轴器15.在情况下，滑动轴承润滑油的粘度不应选得较高。

Ａ.重载Ｂ.高速Ｃ.工作温度Ｄ.高承受变载或冲击振动载荷16.两相对滑动的接触表面，依靠吸附油膜进行润滑的摩擦状态称。

《机械设计基础》期末复习试卷（有答案）《机械设计基础》期末复习题⼀、选择题1、原动件的⾃由度为（ B ）。

A．0 B．1 C．2 D．32、在机构中，原动件的数⽬（ B ）机构的⾃由度时，该机构具有确定的运动。

A．⼤于B．等于C．⼩于D．⼤于或等于3、对于铰链四杆机构，当满⾜最短杆和最长杆之和⼩于或等于其他两杆长度之和的条件时，若取（ C ）为机架，将得到曲柄摇杆机构。

A．最短杆B．与最短杆相对的构件C．最长杆D．与最短杆相邻的构件4、已知⼀铰链四杆机构ABCD，AB=25mm，BC=35mm，CD=50mm，AD=30mm，且AD为机架，BC为AD的对边。

那么，此机构为（ C ）。

A．双曲柄机构B．曲柄摇杆机构C．双摇杆机构D．固定桁架5、设计凸轮机构时，凸轮的轮廓曲线形状取决于从动件的（A）。

A．运动规律B．运动形式C．结构形状D．结构尺⼨6、在凸轮机构中，当从动件按等加速、等减速运动规律时，机构将（B ）。

A．产⽣刚性冲击B．产⽣柔性冲击C．既⽆刚性冲击也⽆柔性冲击D．既有刚性冲击也有柔性冲击7、螺纹的公称直径是（A）。

A．⼤径B．中径C．⼩径D．分度圆直径8、螺纹连接预紧的⽬的是（ABCD ）。

A．增强联接的可靠性B．增强联接的密封性C．防⽌联接⾃⾏松脱D．提⾼疲劳强度9、键的长度选择主要是根据（A）A．传递转矩的⼤⼩B．轮毂的宽度C．传递功率的⼤⼩C．轴的直径10、V带传动主要依靠（A）传递运动和动⼒。

A．带与带轮接触⾯的摩擦⼒B．带的紧边拉⼒C．带的初拉⼒D．带的松边拉⼒11、当中⼼距增加时，⼩带轮的包⾓（A）。

A．增⼤B．不变C．减⼩D．不⼀定12、带传动的中⼼距过⼤将会引起的不良后果是（A）。

A．带会产⽣抖动B．带易磨损C．带易疲劳断裂D．包⾓减⼩13、链传动属于（ C ）。

A．具有中间弹性体的啮合传动B．具有中间柔性件的啮合传动C．具有中间挠性件的啮合传动D．具有中间挠性件的啮合传动14、多排链排数⼀般不超过3或4排，主要是为了（B ）。

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

机械设计期末考试题一、 选择填空题1. 在循环变应力作用下，下面应力中阻碍疲劳强度的要紧因素是 。

A.最大应力σmax B.最小应力σmin C.平均应力σm D.应力幅σa2．蜗杆蜗轮传动中，其传动比i 的运算错误的是 。

A.i ＝n 1/n 2 B. i=Z 2/Z 1 C. i=d 2/d 13．一对渐开线圆柱齿轮传动，其大小齿轮的分度圆直径不同，小齿轮1齿面硬度较高，则大小齿轮的齿面接触应力σH1与σH2关系为___________。

A.接触应力σH1＞σH2 B.接触应力σH1＝σH2 C.接触应力σH1＜σH24. 在圆锥齿轮和圆柱齿轮的二级传动机构中，通常将圆锥齿轮安排在 。

A ．高速级 B.低速级 C.都能够5．在转速一定的情形下，要减轻链传动的不平均性和动载荷，应 。

A ．增大链节距和链轮齿数 B 增大链节距，减小链轮齿数C.减小链节距和链轮齿数D.减小链节距，增大链轮齿数6.齿轮的疲劳点蚀通常第一显现在 。

7.为提高轴的刚度，应采取 的措施。

A ．合金钢代替碳素钢 B.用球墨铸铁代替碳素钢C.提高轴表面质量D.增大轴径 8．蜗杆传动的材料配对为钢制蜗杆和青铜蜗轮，则在动力传动中应该由 的强度来决定蜗杆传动的承载能力。

A.蜗杆 B.蜗轮 C.蜗杆和蜗轮 D.蜗杆或蜗轮9.一组同型号的轴承在同样条件下运转，其可靠度为 ％时能够达到或超过的寿命称为滚动轴承的差不多额定寿命 。

10.一般平键工作中，其工作面是 ，其要紧的失效形式是 和 。

11.中等转速载荷平稳的滚动轴承正常失效形式为 。

A.磨损 B.胶合 C.疲劳点蚀 D.永久变形12．同一V 带传动用在减速时（小带轮为主动轮）和用在增速时（大带轮为主动轮）相比较，若主动轮转速不变，则传动所传递的功率较大的是___________。

13．带传动在工作过程中，带内所受的应力有松边应力、紧边应力、 和 ，带的最大应力发生在 。

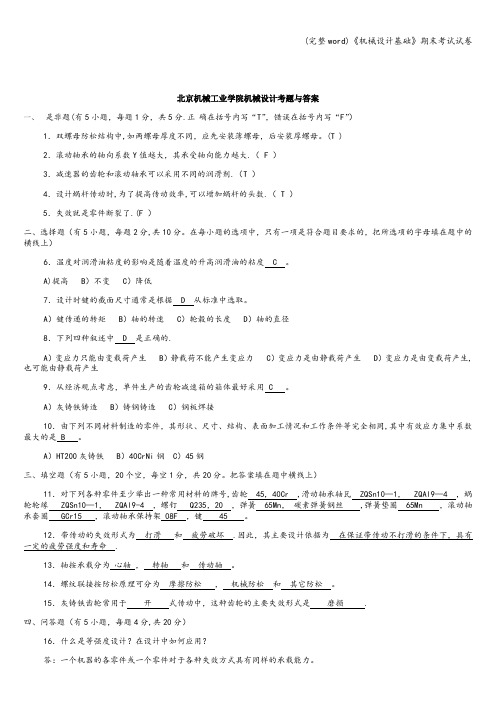

北京机械工业学院机械设计考题与答案一、是非题(有5小题，每题1分，共5分.正确在括号内写“T”，错误在括号内写“F”）1．双螺母防松结构中,如两螺母厚度不同，应先安装薄螺母，后安装厚螺母。

(T )2．滚动轴承的轴向系数Y值越大，其承受轴向能力越大.（ F ）3．减速器的齿轮和滚动轴承可以采用不同的润滑剂.（T ）4．设计蜗杆传动时,为了提高传动效率,可以增加蜗杆的头数.（ T ）5．失效就是零件断裂了.(F ）二、选择题（有5小题，每题2分,共10分。

在每小题的选项中，只有一项是符合题目要求的，把所选项的字母填在题中的横线上）6．温度对润滑油粘度的影响是随着温度的升高润滑油的粘度 C 。

A)提高 B）不变 C）降低7．设计时键的截面尺寸通常是根据 D 从标准中选取。

A）键传递的转矩 B）轴的转速 C）轮毂的长度 D）轴的直径8．下列四种叙述中 D 是正确的.A）变应力只能由变载荷产生 B）静载荷不能产生变应力 C）变应力是由静载荷产生 D）变应力是由变载荷产生,也可能由静载荷产生9．从经济观点考虑，单件生产的齿轮减速箱的箱体最好采用 C 。

A）灰铸铁铸造 B）铸钢铸造 C）钢板焊接10．由下列不同材料制造的零件，其形状、尺寸、结构、表面加工情况和工作条件等完全相同,其中有效应力集中系数最大的是 B 。

A）HT200灰铸铁 B）40CrNi钢 C）45钢三、填空题（有5小题，20个空，每空1分，共20分。

把答案填在题中横线上）11．对下列各种零件至少举出一种常用材料的牌号,齿轮 45, 40Cr ,滑动轴承轴瓦 ZQSn10—1， ZQAl9—4 ，蜗轮轮缘 ZQSn10—1， ZQAl9-4 ，螺钉 Q235，20 ，弹簧 65Mn，碳素弹簧钢丝 ,弹簧垫圈 65Mn ，滚动轴承套圈 GCr15 ，滚动轴承保持架 08F ，键 45 。

12．带传动的失效形式为打滑和疲劳破坏 .因此，其主要设计依据为在保证带传动不打滑的条件下，具有一定的疲劳强度和寿命 .13．轴按承载分为心轴，转轴和传动轴。

《机械设计》期末考试复习题.doc10机械《机械设计》复习提纲第五章螺考核知识点：1、螺纹及螺纹联接的基本知识。

2、螺纹联接的拧紧与防松。

3、螺纹联接的失效形式和计算准则。

4、螺栓组联接的受力分析，单个螺栓联接的强度计算（松螺栓联接，只受预紧力的紧螺栓联接）。

5、提高螺栓联接强度的措施。

复习题：1?螺纹牙型常见有三角形、矩形、梯形、锯齿形、管螺纹型。

常用于联接的有三角形、管螺纹型。

用于传动的矩形、梯形、锯齿形。

2.螺栓联接用于可经常拆卸的薄件连接。

双头螺栓用于可常拆卸的一薄一厚件的连接° 螺钉联接用于受力不大不可常拆卸的一薄一厚件的连接。

紧左螺钉用于轴毂连接，主要起定位作用。

3.螺纹联接防松的目的是保证连接可靠。

常用摩擦防松有对顶螺母、弹簧垫圈、自锁螺母等形式。

常见机械防松有开口销与开槽螺母、止动垫圈、串联钢丝等形式。

4.螺纹联接预紧的目的是增强连接的可靠性和紧密性，防止连接件间出现相对滑动和缝IL O5.螺纹联接主要的失效形式是疲劳断裂。

常发生在_________ 。

6. ___________________________________ 螺旋副的自锁条件是。

7、重要的联接螺栓直径不宜小于M12-M16,这是由于（D ）。

A、要求精度高B、减小应力集中C、便于装配D、防止拧紧时折断8、釆用凸台或沉头座作为螺栓或螺母的支承面，是为了（B ）A、减少预紧力B、减少弯曲应力C、减少挤压应力D、便于放置垫圈9.当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，宜采用（B ）A.螺栓联接B.螺钉联接C.双头螺柱联接D.紧定螺钉联接10.若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母吋的效率取决于螺纹的（D ）A.螺距和牙形角B.升角和头数C.导程和牙形角D.螺距和升角11.当两个被联接件不太厚吋，宜采用（D ）0A.紧定螺钉联接B.螺钉联接C.双头螺柱联接D.螺栓联接12. 5-5第At考核知识点：1、轴毂联接的功用、分类。

机械设计期末考试试卷一、选择题（每题2分，共20分）1. 机械设计中，常用材料的弹性模量是指材料的：A. 抗拉强度B. 屈服强度C. 刚度D. 硬度2. 在机械设计中，疲劳强度通常指的是材料在何种条件下的强度：A. 静态载荷B. 动态载荷C. 冲击载荷D. 随机载荷3. 以下哪个不是机械设计中常见的传动方式：A. 齿轮传动B. 皮带传动C. 液压传动D. 链传动4. 机械设计中，为了提高零件的疲劳寿命，通常采取以下哪种措施：A. 增加材料的硬度B. 增加零件的厚度C. 表面硬化处理D. 增加零件的重量5. 机械设计中，静力学平衡条件不包括以下哪一项：A. 力的平衡B. 力矩的平衡C. 能量的平衡D. 动量的平衡二、简答题（每题10分，共30分）6. 简述机械设计中材料选择的基本原则。

7. 解释什么是应力集中，并举例说明如何减少应力集中。

8. 描述机械设计中常见的几种连接方式，并简要说明其特点。

三、计算题（每题15分，共30分）9. 假设有一个直径为100mm的轴，承受最大扭矩为500Nm。

请计算该轴在最大扭矩下的剪切应力，并确定其是否满足安全要求（假设材料的许用剪切应力为75MPa）。

10. 给定一个机械零件的尺寸和材料属性，计算其在特定载荷下的变形量，并判断是否满足设计要求。

四、设计题（每题20分，共20分）11. 设计一个简单的机械手爪，用于抓取不同形状和大小的物体。

请描述其工作原理，所需材料，以及可能的改进方向。

五、论述题（每题10分，共10分）12. 论述机械设计中创新的重要性，并给出两个实际的创新设计案例。

六、结束语本次考试到此结束，请各位同学认真检查自己的答案，确保没有遗漏。

祝各位同学取得优异的成绩。

【注】本试卷仅供参考，具体考试内容和形式以实际考试为准。

《机械设计》期末考试试卷附答案一、单项选择题(本大题共20小题，每小题2分，共40分)1.在如图所示的齿轮—凸轮轴系中，轴4称为( )A零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD. σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( ) （注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题2分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和。
