【爆款】聚合物的高弹性和粘弹性.ppt

第7 章聚合物的粘弹性形变对时间不存在依赖性εσE =虎克定律理想弹性体外力除去后完全不回复dt d εηγησ==.牛顿定律理想粘性体弹性与粘性弹性粘性储能性可逆性σ与ε的关系与t 关系瞬时性依时性储存耗散回复永久形变εσE =dt d εηγησ==.虎克固体牛顿流体粘弹性力学性质兼具有不可恢复的永久形变和可恢复的弹性形变小分子液体–粘性小分子固体–弹性在时间内，任何物体都是弹性体在时间内，任何物体都是粘性体在的时间范围内，任何物体都是粘弹体超短超长一定高分子材料具有显著的粘弹性粘弹性分类静态粘弹性动态粘弹性蠕变、应力松弛滞后、内耗7.1 粘弹性现象7.1.1 蠕变（creep)在一定的温度下，软质PVC丝钩一定的砝码，会慢慢伸长蠕变：指在一定的温度和较小的恒定外力作用下，材料的形变随时间的增加而逐渐增大的现象蠕变反映了材料的尺寸稳定性及长期负荷能力从分子运动和变化的角度分析线性PVC的形变—时间曲线，除去外力后，回缩曲线？11E σε=1ε1t 2t t键长和键角发生变化引起，形变量很小，瞬间响应σ：应力E 1：普弹形变模量1.普弹形变链段运动使分子链逐渐伸展发生构象变化引起τ：松弛时间，与链段运动的粘度η2和高弹模量E 2有关，τ＝η2/ E 2)1(/22τσεt eE --=2ε1t t2t 2.高弹形变3ε2t 1t t外力作用造成分子间的相对滑移（线型高聚物）t33ησε=η3——本体粘度3.粘性流动t eE E t t 3/21321)1()(ησσσεεεετ+-+=++=-线型高聚物的蠕变曲线总应变交联聚合物的蠕变曲线1.由于分子链间化学键的键合，分子链不能相对滑移，在外力作用下不产生粘性流动，蠕变趋于一定值2. 无粘性流动部分，能完全回复T<T g 时，主要是()，T>T g 时，主要是()A ε1B ε2C ε3三种形变的相对比例依具体条件不同而不同下列情况那种形变所占比例大？A B聚合物蠕变的危害性蠕变降低了聚合物的尺寸稳定性抗蠕变性能低不能用作工程塑料如：PTFE不能直接用作有固定尺寸的材料硬PVC抗蚀性好，可作化工管道，但易蠕变影响蠕变的因素1.温度2.外力3.分子结构蠕变与T，外力的关系温度外力蠕变T过低外力过小T过高外力过大T g附近适当外力很小很慢，不明显很快，不明显明显（链段能够缓慢运动)23℃时几种高聚物蠕变性能10002000（％）小时2.01.51.00.512345t链的柔顺性主链含芳杂环的刚性高聚物，抗蠕变性能较好12345聚苯醚PCABS(耐热)POM尼龙如何防止蠕变？◆交联橡胶通过硫化来防止由蠕变产生不可逆的形变◆结晶微晶体可起到类似交联的作用◆提高分子间作用力7.1.2 应力松弛(stress relaxation)在一定温度、恒定应变的条件下，试样内的应力随时间的延长而逐渐减小的现象应力松弛的本质加力链段运动使分子链间相对位置的变化分子重排，以分子运动来耗散能量，从而维持一定形变所需要的力逐渐减小交联聚合物和线形聚合物的应力松弛t交联线性高聚物的应力松弛曲线t不同温度下的应力松弛曲线应力松驰与温度的关系温度过高应力松驰很快温度过低内摩擦力很大，应力松驰极慢T g 附近应力松驰最为明显123应力松弛的应用对密封制件，应力松弛行为决定其使用寿命高分子制件加工中，应力松弛行为决定残余应力的大小不变的量变化的量蠕变应力松弛蠕变与应力松弛比较温度力形变根本原因高分子链的构象重排和分子链滑移应力温度形变动态粘弹性在交变应力或交变应变作用下材料的力学行为σωtπ2πεωtδεωtδ正交变化的应力：t sin )t (0ωσσ=无相位差，无能量损耗理想弹性体tsin )t (0ωεε=有相位差，功全部损耗成热理想粘性液体)2-t sin( )t (0πωεε=相位差δ，损耗部分能量)-t sin( )t (0δωεε=聚合物(粘弹性)高聚物在交变应力作用下的应变变化落后于应力变化的现象tt o ωσσsin )(=)sin()(δωεε-=t t o 0<δ<π/2滞后现象原因链段运动时受到内摩擦阻力, 外力变化时,链段运动跟不上外力的变化内摩擦阻力越大，δ 也就越大，滞后现象越严重外力对体系做的功每次形变所作的功= 恢复形变时所作的功无滞后时没有功的消耗每一次循环变化会有功的消耗，称为内耗有滞后时产生形变提供链段运动时克服内摩擦阻力所需要的能量滞后现象的危害σεσ0ε1拉伸硫化橡胶拉伸—回缩应力应变曲线拉伸曲线下面积为外力对橡胶所作的功回缩曲线下面积为橡胶对外力所作的功滞后环面积越大,损耗越大ε0回缩ε2面积之差损耗的功δεπσsin o o W =∆δ :力学损耗角,常用tanδ来表示内耗大小)]dt-t cos(t)[sin ()t (d )t (W Δ020200δωωεωσεσωπωπ⎰⎰==σεσ0回缩拉伸内耗角δεπσsin o o W =∆δ=0，△W=0,所有能量都以弹性能量的形式存储起来滞后的相角δ决定内耗δ=900，△W→max , 所有能量都耗散掉了滞后和内耗对材料使用的利弊？用作轮胎的橡胶制品要求内耗小（内耗大，回弹性差）隔音材料和吸音材料要求在音频范围内有较大的力学损耗防震材料要求在常温附近有较大的力学损耗温度内耗很高很低T g 附近1. 温度影响滞后和内耗的因素高小小小小大大2.外力变化的频率高聚物的内耗与频率的关系频率 内耗很高很低适中小小小小大大橡胶品种内耗顺丁丁苯丁腈3.内耗与分子结构的关系对于作轮胎的橡胶，则选用哪种？内耗大的橡胶，吸收冲击能量较大，回弹性较差较小较大较大7.1.3 粘弹性参数静态粘弹性蠕变应力松弛模量柔量应力，应变与时间的关系模量、柔量与时间的关系蠕变柔量)()(σεt t D =应力松弛模量)()(εσt t E =tsin (t)0ωεε=t cos sin t sin cos (t)00ωδσωδσσ+=)t sin( (t)0δωσσ+=δεσcos '00=E δεσsin "00=E E ′—储能模量，反映材料形变时的回弹能力（弹性）E ″—耗能模量，反映材料形变时内耗的程度（粘性）1.力学损耗角,tg δ动态粘弹性2.动态模量用复数模量的绝对值表示（绝对模量）2''2'*||E E E E +==通常E ″＜＜E ′，常直接用E ′作为材料的动态模量。

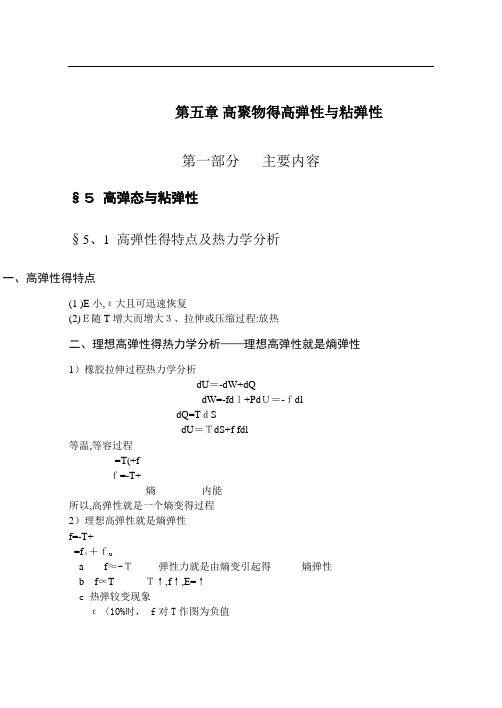

第五章高聚物得高弹性与粘弹性第一部分主要内容§５高弹态与粘弹性§5、1 高弹性得特点及热力学分析一、高弹性得特点(1 )E小,ε大且可迅速恢复(2)Ｅ随T增大而增大３、拉伸或压缩过程:放热二、理想高弹性得热力学分析——理想高弹性就是熵弹性1）橡胶拉伸过程热力学分析dU＝-dW+dQdW=-fdｌ+PdＵ＝-ｆdldQ=TｄSdU＝ＴdS+f fdl等温,等容过程=T(+fｆ=-T+熵内能所以,高弹性就是一个熵变得过程2）理想高弹性就是熵弹性f=-T+=fｓ＋ｆua f≈-Ｔ弹性力就是由熵变引起得熵弹性b f∝TＴ↑,f↑,E=↑c 热弹较变现象ε〈10%时， f对T作图为负值§5、２橡胶弹性得统计理论一、理想弹性中得熵变1）孤立链得S在（x，y,z)位置得几率Ｗ（x，ｙ,z)＝β２=S=klnn=c-kβ２(x2+y2+ｚ2)２)理想交联网得假设(1）两交链点间得链符合高斯链得特征（2)仿射变形(3)(４)Si= c-kβ2（x2i+y2i+z２i）Ｓi’=ｃ-ｋβ2（λ１2x2i+λ２2y2i+λ32ｚ２i)ΔＳi= Sｉ’- Si=-kβ2((λ12-１）x2i+(λ2２-1)y２i+(λ32-１）z２i) 如果试样得网链总数为NΔS=－KN/２(λ12+λ22＋λ３２)＝-１/2ＫN(λ2＋λ-２-３)σ＝-=NKT(λ－λ-2）二、真实(橡胶)弹性网与理论值比较及修正（１)比较a:λ很小，σ理=σ真b:λ较小，σ理〉σ真因自由端基或网络缺陷ｃ:λ较大,σ理〈σ真因局部伸展或拉伸结晶引起(2）修正σ= ＮKＴ(λ-λ-2)＝（λ－λ－2)当分子量为时σ=(1-(λ-λ-2)其中 =ρ§５、3 粘弹性得三种表现ε、E(结构、Ｔ、t)弹性——材料恢复形变得能力,与时间无关。

粘性——阻碍材料产生形变得特性与时间相关。

粘弹性——材料既有弹性,又有粘性。

一、蠕变当T一定，σ一定,观察试样得形变随时间延长而增大得现象。
