建筑工程施工图审查常见问题详解一、施工图设计内容不完整在审查施工图的过程中，有时会发现设计图纸的内容不够完整，可能会缺少某一部分设计内容，或者某些细节设计不清晰。
这种情况下，需要与设计单位沟通，要求补充完整相关设计内容，并确保设计图纸的完整性和规范性。
二、设计图纸与规范不符审查施工图时，有时会发现设计图纸的设计内容与相关规范要求不符，这可能是设计单位不了解最新的规范要求，也可能是设计单位在绘制设计图纸时疏忽了规范要求。
这时需要及时指正设计单位的错误，要求设计单位对设计图纸进行修改，符合相关规范要求。
三、设计图纸与施工实际情况不符有时设计图纸可能存在与施工实际情况不符的情况，可能是设计单位未考虑到施工实际情况的复杂性，或者在设计图纸中出现了错误。
在这种情况下，需要设计单位重新进行设计，并确保设计图纸符合施工的实际情况。
四、设计图纸存在安全隐患在审查施工图的过程中，有时会发现设计图纸存在一些安全隐患，可能是某些施工细节设计存在风险，或者设计单位未考虑到工程安全问题。
在这种情况下，需要及时指出存在的安全隐患，并要求设计单位对设计图纸进行修改，确保工程施工过程中的安全性。
五、设计图纸存在经济浪费有时审查施工图时，可能会发现设计图纸存在一些经济浪费的情况，可能是设计单位在设计时未充分考虑到施工材料的成本和使用效率，导致施工过程中浪费了一些材料和人力资源。
在这种情况下，需要设计单位重新进行设计，优化设计图纸，减少浪费，确保工程施工的经济效益。
总的来说，建筑工程施工图审查是一个非常重要的工作环节，通过审查施工图，可以帮助发现设计图纸中存在的问题和隐患，及时进行整改，并确保工程施工的质量、安全和经济效益。
在审查施工图的过程中，需要仔细审查设计内容，与设计单位充分沟通，及时指出存在的问题，并要求设计单位进行修改，确保设计图纸符合相关规范要求，以保障工程的顺利进行。
通过不断加强施工图审查工作，可以提高工程施工的质量和效率，确保工程施工的顺利进行。

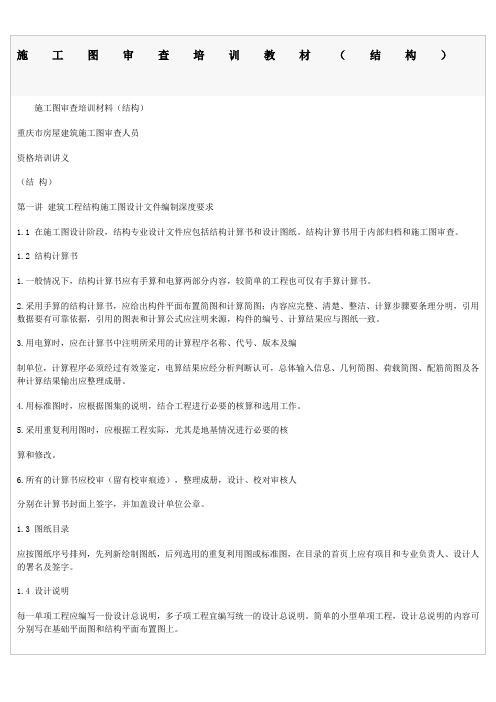

施工图审查常见问题与疑难问题(doc 18页)施工图审查常见问题及疑难问题第一章编制深度以及设计依据等【问题1】施工图的设计说明内容不符合建设部《建筑工程设计文件编制深度规定》第4.5.3条规定，缺少建筑物概况、负荷等级及其照度设计标准等内容。
【措施】《建筑工程设计文件编制深度规定》第4.5.3条要求在施工设计说明中列入工程设计概况。
施工图设计说明可参照《民用建筑工程电气施工图设计深度图样》04DX003执行。
【问题2】设计中只在平面图中标注导线型号及规格，而系统图中各路配电回路中却无导线型号及规格。
这样的图纸是否满足审图要求？【措施】配电系统图中无导线型号及规格不是完整的系统图，不符合《建筑工程设计文件编制深度规定》第4.5.4条4款1项的规定。
【问题３】配电系统图中接触器、热继电器只有型号的编号，而无接触器规格和热继电器的整定值。
遇到这样的情况，该如何处理？【措施】审查中无法判断其设计是否正确，视为设计深度不够。
【问题4】在设计说明中，用“本建筑物进行总等电位联结”或“进出建筑物的各种金属管线应进行总等电位联结”的一句说明，代替建筑物总等电位联结施工图设计。
【措施】总等电位联结是接地故障保护的基本条件，也是建筑物防雷的重要措施。
依据建设部颁发的《建筑工程设计文件编制深度规定》第4.5.4条要求，施工图设计应绘出“建筑物总等电位联结平面图”。
【问题5】弱电设计过于简单，设计深度往往达不到要求，比如有的设计，不出系统图、2.0.2条规定。
规范规定“一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏”，而设计中往往仅要求为两路10kV或220/380V电源，不对两路电源的来源提出任何要求。
【措施】采用两路10kV高压电缆引入时，在设计图纸中应要求两路电源分别引自不同的电压为35kV及35kV以上的区域变电站，或同一个电压为35kV及35kV以上的区域变电站内的不同母线段。
（解释）当多路220/380V外线电源引入，设计说明中应注明该变电所的电源应满足一级负荷的要求，并注明哪些电源不能从变电所同一低压母线段引出。
建筑工程施工图设计和审查常见问题及分析随着城市化进程和经济水平的不断加速，建筑涌现的速度也越来越快，导致建筑施工图出现的问题越来愈多，对建筑施工设计的要求也比较高，不仅要求设计要符合国家相关规定的标准，还要满足正常施工的需要。
这就要求建筑设计单位要做好图纸设计与审查工作，完善建筑施工设计图纸方面的工作，保障工程质量的提高。
标签：建筑工程;施工图;设计1、建筑施工图设计存在的问题1.1制图和设计效率问题一些实力较弱的设计院在设计施工图时往往急于求成，图纸的规格大小不一，往往不符合实际制图的标准，图面上也存在或多或少的误差，设计人和审图校核人分工不够清楚，甚至有的时候加盖的印章与签字人不属于同一个人。
设计图纸上缺少必要的详图，导致施工产生错误，有关建筑面积的计算也没有按照国家相关标准进行计算，造成预算与实际面积存在较大误差。
另外，在一些建筑设计院为了迎合甲方的需要，一味的加快出图速度，再加上有一些经验少的设计师，容易绘制的施工图出现各种各样的问题，如果出图速度快，但是施工图的质量就不能够得到保障，一旦出现问题无法通过审核，就需要重新设计，花费更多的时问。
所以在这种情况下，出图速度快反而降低了设计效率。
1.2关于消防设计方面的问题近几年，建筑消防问题已经是建筑设计的重要问题，火灾是对建筑安全的一个重要威肋，所以，建筑施工图设计过程中一定要认真按照规范要求进行设计。
在进行建筑消防设计时没有充分考虑当地的实际情况，导致设计成的建筑存在许多问题，在真正发生火灾时，这些问题就会暴露，给灭火救援工作增加难度。
而在消防设计中常出现的问题主要是以下几个方面：上层与地下室的共用楼梯入口的地方的防火隔离被忽略;给消防车留的道路的宽度、转弯所需要的半径、展开救援时场地的宽度等都不符合相关规范;在储油间里没有设置通向室外的通气管，油箱的下面也没有做一些防化油品流失的设置;有些设计者因为能力有限在进行设计时经常犯错误，特别是消防通道计算错误。
