塑胶产品用涂料共56页文档

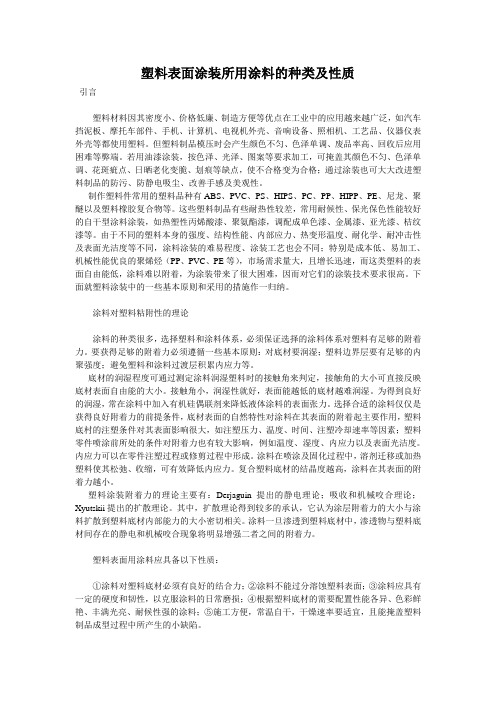

塑料表面涂装所用涂料的种类及性质引言塑料材料因其密度小、价格低廉、制造方便等优点在工业中的应用越来越广泛，如汽车挡泥板、摩托车部件、手机、计算机、电视机外壳、音响设备、照相机、工艺品、仪器仪表外壳等都使用塑料。

但塑料制品模压时会产生颜色不匀、色泽单调、废品率高、回收后应用困难等弊端。

若用油漆涂装，按色泽、光泽、图案等要求加工，可掩盖其颜色不匀、色泽单调、花斑疵点、日晒老化变脆、划痕等缺点，使不合格变为合格；通过涂装也可大大改进塑料制品的防污、防静电吸尘、改善手感及美观性。

制作塑料件常用的塑料品种有ABS、PVC、PS、HIPS、PC、PP、HIPP、PE、尼龙、聚醚以及塑料橡胶复合物等。

这些塑料制品有些耐热性较差，常用耐候性、保光保色性能较好的自干型涂料涂装，如热塑性丙烯酸漆、聚氨酯漆，调配成单色漆、金属漆、亚光漆、桔纹漆等。

由于不同的塑料本身的强度、结构性能、内部应力、热变形温度、耐化学、耐冲击性及表面光洁度等不同，涂料涂装的难易程度、涂装工艺也会不同；特别是成本低、易加工、机械性能优良的聚烯烃（PP、PVC、PE等），市场需求量大，且增长迅速，而这类塑料的表面自由能低，涂料难以附着，为涂装带来了很大困难，因而对它们的涂装技术要求很高。

下面就塑料涂装中的一些基本原则和采用的措施作一归纳。

涂料对塑料粘附性的理论涂料的种类很多，选择塑料和涂料体系，必须保证选择的涂料体系对塑料有足够的附着力。

要获得足够的附着力必须遵循一些基本原则：对底材要润湿；塑料边界层要有足够的内聚强度；避免塑料和涂料过渡层积累内应力等。

底材的润湿程度可通过测定涂料润湿塑料时的接触角来判定，接触角的大小可直接反映底材表面自由能的大小。

接触角小，润湿性就好，表面能越低的底材越难润湿。

为得到良好的润湿，常在涂料中加入有机硅偶联剂来降低液体涂料的表面张力。

选择合适的涂料仅仅是获得良好附着力的前提条件，底材表面的自然特性对涂料在其表面的附着起主要作用，塑料底村的注塑条件对其表面影响很大，如注塑压力、温度、时间、注塑冷却速率等因素；塑料零件喷涂前所处的条件对附着力也有较大影响，例如温度、湿度、内应力以及表面光洁度。

第56问塑胶产品九种表面处理方法有哪些？常见的塑胶产品表面处理方法有以下9种：表面喷涂（普通着色、PU级光油、UV级光油）、电镀（水电镀、真空离子镀）、印刷（丝网印刷、水印刷、曲面印刷、热转印、移印）、表面拉丝工艺、镭雕（雕刻、标记、切割、内雕、打码、打孔）、覆膜（包括：烫金、IMD、OMD）、喷砂喷粉、抛光、涂层、咬花等。

一、表面喷涂（塑料件）：1、喷涂特点：空气喷涂是目前油漆涂装施工中采用得比较广泛的一种涂饰工艺。

空气喷涂是利用压缩空气的气流，流过喷枪喷嘴孔形成负压，负压使漆料从吸管吸入，经喷嘴喷出，形成漆雾，漆雾喷身到被涂饰零部件表面上形成均匀的漆膜。

空气喷涂可以产生均匀的漆，涂层细腻光滑；对于零部件的较隐蔽部件（如缝隙、凹凸），也可均匀地喷涂。

此种方法的涂料利用率较低大约在50％～60％左右。

塑料制件喷涂后，产品可获得如下效果：1）可遮盖成型后制件的表面缺陷；2）因塑料本身着色比较困难，可利用喷涂获得多种色彩；3）使塑料的静电性能得到改善，减少灰尘吸附；4）增强了塑料的硬度和耐擦伤性；5）提高了塑料的耐候性；6）使塑件表面的光泽任意调整；7）砂纹漆、绒毛漆等一些特殊漆，可获得较好的外观及手感。

另外，塑料成型后表面状态对外观质量有很大的影响。

要求成型后的表面平整光滑，均匀一致，不应有划伤、飞边、毛刺、凹坑、斑点、气泡和明显的熔接线。

2、塑料喷涂工艺流程：退火→除油→消除静电→除尘→喷涂→烘干。

1）退火：塑料成型时易形成内应力，涂装后应力集中处易开裂。

可采用退火处理或整面处理，消除应力。

退火处理是把ABS塑料成型件加热到热变形温度以下，即60℃，保温2h。

由于采用此种工艺需要大量的设备投资，因此，可采用整面处理的技术，即配置能够消除塑件内应力的溶液在室温下对塑件表面进行15～20min的处理即可。

2) 除油：塑料件表面常沾有油污、手汗和脱模剂，它会使涂料附着力变差，涂层产生龟裂、起泡和脱落。

ABS塑胶用涂料组成及涂装工艺简介ABS塑胶用涂料组成及涂装工艺简介(2008-01-23 13:33:25)第一章．涂料概念、品种、组成一. ABS 全称 ABS 树指：丙烯腈一丁二烯一苯乙烯三元共聚树指二. 什么是涂料涂料是一个复杂的多相液固分散体系，涂料树脂必须能够溶解在溶剂中形成具有优良流动性的液体并分散在液体介质中形成稳定的乳液，它们再与颜、填料和助剂充分混合形成均一稳定的分散体系。

三. 什么是ABS涂料ABS涂料是一种热塑型丙烯酸漆 1液型涂料主要成膜成分为丙烯酸清漆2液型涂料主要成膜成分为丙烯酸聚氨酯,由含羟基丙烯酸多元醇与脂肪族多异氰酸酯结合而成，不同种类2液型涂料硬度可以有很大不同。

大多聚合物底材不同程度地可以被涂料中的溶剂溶解或溶胀，有利于涂料树脂与底材互溶或互混，增强涂料的附着。

四. ABS涂料组成成份组成成份由主要成膜物质，次要成膜物质和辅助成膜物质组成,具体由成膜树脂、着色颜料、填料、溶剂、助剂等构成。

成膜树脂：涂层特性与附着力的来源。

（主要成膜物质）着色颜料：涂层的颜色的来源，本身不能单独成膜。

（次要成膜物质）填料：涂料流动性，漆膜厚度，硬度的保证，本身不能单独成膜，（次要成膜物质）溶剂：涂料的流动性，涂装时雾化性，使成膜基料分散成粘性液体。

（辅助成膜物质）助剂：涂装作业性，改进流动，流平性，使成膜基料分散成均匀液体。

（辅助成膜物质）第二章．涂料各组成部分性能、特点、应用一．成膜树脂的性能、特点、应用1．成膜树脂又称基料树脂，它的功能是将颜、填料与树脂结合在一起，在底材上形成均一、致密的涂膜，固化后形成涂层，它是涂料的基础，决定了涂料对底材的附着力、涂层的物理、化学、机械2．成膜树脂最好是其化学结构、表面张力及溶解度参数（即涂料中溶剂与树脂的相溶性）与底材相近的聚合物树脂方能达到最好的附着。

二．着色颜料的性能、特点、应用 1．颜料是不溶于水，不溶于油的固体粉末，具有一种特定的颜色，分着色颜料，体质颜料（即填料）等。
