煤矿井下管路吊挂标准及相关规定

马军峪煤矿井下瓦斯抽放管路与电缆悬挂标准为进一步规范井下电缆与抽放管路的管理，提高安装、敷设的质量，统一标准，便于操作，提升我矿质量标准化管理水平，结合本矿实际特制订井下电缆与抽放管路悬挂标准。

第一部分电缆悬挂标准井下所有固定敷设的电缆（包括动力电缆、监测、照明、信号、通讯电缆等）必须采用专用电缆钩进行悬挂。

悬挂电缆必须遵守下列标准：1、水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度（最低点水平下垂50～100mm），并能在意外受力时自由坠落。

其悬挂高度保证电缆在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送带上，在行人巷道电缆钩最低层的电缆悬挂高度距离底板1.8m。

2、电缆悬挂点的间距，在水平巷道或倾斜井巷内电缆钩间距为1.5m。

3、电缆与抽放管同帮悬挂时，电缆悬挂于巷道中间顶板上或巷道的另一帮。

3、电缆不得悬挂在抽放管上，不得遭受淋水。

电缆上严禁悬挂任何物件。

电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

在有瓦斯抽放管路的巷道内，电缆（包括通讯、监测、照明、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字形的电缆不得带电（屏蔽电缆除外）。

4、井筒和巷道内的通讯、信号、照明、监测电缆，应与电力电缆分挂在井巷的两侧。

如果巷道一侧管道过多受条件所限，在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.2m以上的地方。

5、巷道内的动力电缆，沿线每隔一定距离、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置电缆标志牌，注有编号、供电对象、长度、电压、截面和巡检负责人的姓名，巷道内电缆要求每隔50m，粘贴电缆标志牌。

6、在硐室内及经过风门敷设电缆时，电缆穿过墙壁部分必须采用套管保护，并严密封堵管口。

7、严禁使用铁丝直接吊挂电力电缆。

8、所有电缆及电缆接线盒上不得有沙浆和油污，其表面上的积尘必须每天清理一次，保持电缆及电缆接线盒清洁干净。

大水头煤矿井下电缆及管路悬挂、积尘清理标准为进一步规范井下电缆、管路的管理，提高安装、敷设的质量，统一标准，便于操作，提升我矿安全质量标准化管理水平，结合本矿实际特制订井下电缆、管路悬挂标准，望各单位认真执行。

第一部分电缆悬挂标准井下所有固定敷设的电缆（包括动力电缆、监测、照明、信号、通讯电缆等）必须采用专用电缆钩进行悬挂。

悬挂电缆必须遵守下列标准：1、水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度（最低点水平下垂50～100mm），并能在意外受力时自由坠落。

其悬挂高度保证电缆在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送带上，在行人巷道电缆钩最低层的电缆悬挂高度距离底板1.8m。

2、电缆悬挂点的间距，在水平巷道或倾斜井巷内电缆钩间距为1.5m。

3、电缆不得悬挂在风管或水管上，不得遭受淋水。

电缆上严禁悬挂任何物件。

电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

在有瓦斯抽放管路的巷道内，电缆（包括通讯、监测、照明、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字形的电缆不得带电（屏蔽电缆除外），但给采、掘机组供电的电缆不受此限。

4、井筒和巷道内的通讯、信号、照明、监测电缆，应与电力电缆分挂在井巷的两侧。

如果巷道一侧管道过多受条件所限，在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.2m以上的地方。

5、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于100mm；高压电缆之间、低压电缆之间的距离不得小于50mm。

6、井下所有巷道内的动力电缆，沿线每隔一定距离、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置电缆标志牌，注有编号、供电对象、长度、电压、截面和巡检负责人的姓名，巷道内电缆要求每隔50m，粘贴电缆标志牌。

7、在硐室内及经过风门敷设电缆时，电缆穿过墙壁部分必须采用套管保护，并严密封堵管口。

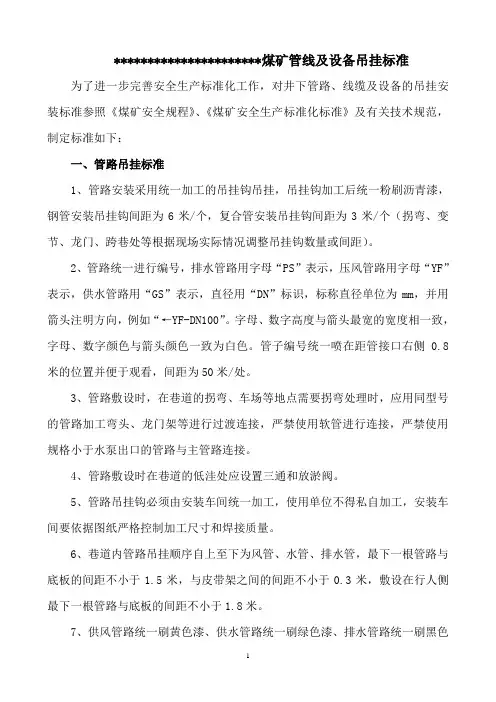

煤矿井下管线安装标准一、管路安装标准：1、管路安装标准：1.1井下所有管路必须进行吊挂，临时管路必须采用挂钩进行吊挂固定，永久管路按照设计技术要求进行安装。

1.2管子挂钩必须由矿机修厂统一加工，任何单位不得私自加工与图纸不符的管子挂钩，机修厂要依据图纸严格控制加工尺寸和焊接质量，不合格的挂钩任何单位可拒绝领用。

1.3挂钩吊孔高度以巷道腰线为准，允许误差±50mm；水平间距为5m，允许误差±100mm。

吊孔固定锚杆埋入深度不小于200mm，若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，允许误差±30mm。

1.4吊挂点必须牢固可靠，有足够的承载能力，管路敷设过程中要严格按照风管上、水管下的原则进行安装。

1.5当巷道有规律的拐弯时（工作面车场、巷道拐弯等）管路必须按照巷道拐弯的弧线进行弯曲，严禁出现急弯或死弯。

当管路在巷道敷设通过躲避硐口时，要求其沿躲避硐的腰线水平进行敷设，不得在硐口做横跨过桥或直过。

当管路横跨巷道时，必须采用标准90°弯头制作横跨过桥，过桥水平线与巷道中心线成垂直90°关系，不得出现偏移或斜交等现象；若风水管路同时需要制作横跨过桥，两者间距为300mm。

1.6临时风水管路与固定风水管路并接时均采用钢管连接，弯头制配美观并配套与管路直径、压力等相配套的闸阀，闸阀手柄朝向合理。

1.7敷设的管路采用防腐涂料进行防腐处理。

水管刷绿色防腐漆，风管刷黄色防腐漆，快速接头刷红色防锈漆，管子挂钩刷灰色防锈漆。

刷漆要均匀，色泽一致且无流淌现象。

1.8管路均要进行编号，风管编号“F”开头，如名称：“供风管路F001 ”，水管编号“S”开头，如名称：“供水管路S001 ”。

编号间隔50m，风水管路编号上、下对照。

要求编号统一采用白色字体，字号高度为40mm，箭头方向与流向相同1.8风水管路沟通后严禁有漏风、漏水现象。

2、煤巷临时管路安装标准：2.1煤巷内的管路必须整齐吊挂，且要求沿采煤工作面非回采帮进行布置安装。

井下管、线（电缆）吊挂标准及管理办法一、管路吊挂标准1.岩石掘进巷道、煤、半煤岩掘进巷道最上面管路的吊挂离轨道面的高度为1.8米，每隔4米打一个帮部锚杆进行固定，采用抱箍方式吊挂：按管径的大小排列，最小管子在上面,最大管路在最下面,管子之间的空隙为150mm。

管路吊挂力求做到“平行成直线”和美观。

在编制掘进施工作业措施时，对管路吊挂要按本文要求有明确的规定，从技术源头抓起。

2.井下所有的管路，每隔100米设一管标，管标颜色一致，内容为用途、规格型号。

3.井下所有的管路每年至少进行一次油漆防腐，各种管路表面刷漆要用不同颜色区分。

4.需要对巷道进行喷浆时，施工单位必须采取保护管路的措施。

严禁将浆喷到管路上，否则按每米50元罚施工单位，同时清理干净。

5.通风科提前一个月将需要安装瓦斯抽排管的设计图纸交施工队，无设计图纸禁止施工，影响生产追究相关单位领导责任。

二、电缆吊挂标准1.电缆不应和风管或水管悬挂在同一侧，有淋水处必须采取保护措施。

电缆上严禁悬挂任何物件，电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3米以上的距离。

在有瓦斯抽放管路的巷道内，电缆(包括通信、信号电缆)必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。

2.所有斜巷,必须使用具有7个以上钩头的电缆钩吊挂,风巷可用5个以上钩头的电缆钩吊挂.电缆钩悬挂点的间距为1.0m,同钩电缆驰度一致.所有掘进巷、回采巷的电缆均布置在行人侧,所有斜巷的电缆均布置在水沟侧。

主要大巷的电缆和管路分开吊挂。

3.同一电缆钩内电缆的排列顺序:由上到下按照高压电缆,低压电缆顺序吊挂,顺序不得随意窜钩吊挂。

4.各种小电缆线,采用特制电缆钩平行吊挂，不得交叉、捆扎吊挂。

有条件的巷道应与电力电缆分开吊挂，否则应吊挂在电力电缆上方并保持0.1m的间距。

在距迎头50米处安装电缆的放、收装置。

5.电缆吊挂高度,最下面一根电缆的钩头距轨道面的距离为1.6m.电缆接线盒应固定吊挂,并使接线盒与主线保持在同一水平面内。

井下风水管路吊挂
第一节、完好标准及要求
1、在巷道允许的情况下，风水管路吊挂高度不低于1800mm；在不能保证1800mm的高度时，保证不能影响行人和运输，安全距离不能小于300mm。

横穿巷道时，要挖地沟。

2、风水管路的管径和压力要符合规程规定。

3、风、水管路要吊挂平直，间距均匀，每隔50米上一个截止阀和一个分支三通，阀门方向一致，阀门手轮不易碰人。

4、管接头、阀门无跑、冒、滴、漏现象。

5、管路吊挂要3米固定一处，使用钢筋钩子吊挂。

钢筋钩子用1.5吋铁管在帮上打眼固定。

6、风水管路和电缆必须分别安装在巷道的两侧，确需安装在巷道的一侧时，要安装在电缆下方，留有100mm安全距离。

7、风水管路敷设时，要考虑备用的需要，在需用之处预留出口。

8、管路安装完毕，要每隔100米一处挂牌管理。

9、牌版颜色清水管绿色、压风管黄色、排水管绿色、注氮管蓝色。

第二节、风水管路吊挂考核细则
1、过巷道不设地沟处罚区队管理人员500元。

2、风水管路的管径和压力不符合规程规定处罚责任人300元。

3、管路吊挂不符合标准处罚责任人200元。

4、出现跑、冒、滴、漏一处处罚责任人100元。

5、风水管路未按规定挂牌管理的处罚责任人50元/处。

关于规范井下管路吊挂标准的建议为了进一步提高矿井现场安全质量标准化工作水平，根据公司领导安排针对煤矿工作特点结合外出参观其他煤矿在管路布置吊挂好的做法，为了使临汾公司基建矿井在井下管路吊挂达到规范化，现将井下管路吊挂标准规范建议如下：一、不同支护形式巷道的管路的吊挂规定：1、主副井筒、大巷管路吊挂标准方案一：支护方式为砌碹、模板浇注或锚喷巷道成形较好、中线偏差不得＜±100mm：在拱形巷道两米处垂直打￠32mm孔2～3个，深度500mm,使用￠30mm圆钢外露50mm，利用外露的圆钢焊接规格为200mm槽钢托架，托架上放置需要安设的各种管路，最后再使用U型卡将管路固定在托架框内，最下端距巷道底板不小于1.8米。

托架间距按4米/个，也可根据吊挂管路的数量、规格来确定，利用巷道的中腰线确定托架位置，保证管路吊挂的平直度。

图1方案二：在巷道两米处架设20#工字钢（横梁）间距5米/根。

在非行人侧将各种管路一排摆放在工字钢上部，管路间距150mm，对每趟管路再使用U型卡螺帽固定在工字钢上（工字钢另一侧敷设各种电缆）。

图22、盘区锚喷及掘进顺槽锚网梁巷道管路吊挂标准（1）采用锚杆悬吊槽钢将管路摆放在槽钢上的方式敷设。

管路和电缆布置在巷道行人侧，在行人侧距巷帮200mm处往巷中方向平行施工两根锚杆，锚杆排距5米，锚杆下部水平悬吊16#槽钢，将各种管路摆放在槽钢上部，各种管路间距100mm，每趟管路再使用U型卡螺帽固定在槽钢上部。

两根锚杆的间距及16#槽钢长度根据安装管路的数量及规格来确定。

（2）梯形棚支护的巷道：用U形卡将管路直接固定在顶梁下端一字排开，各种管路间距100mm。

另一种敷设方式：风筒放置在皮带稍靠人行道上方，管路与电缆各布置在巷道的两侧，加工吊环将管路垂挂在巷帮，吊环连接在锚梁上（梯形棚巷道吊环直接固定在顶梁上即可）。

（3）管子道管路可采用落地支架架设的方式，在非行人侧距巷帮保持300mm距离，管架高度为350mm；管架间距4米/个。

管路吊挂规范篇一：掘进电缆及管路吊挂标准井下采掘工作面电缆、风水管路吊挂及保护接地安装标准一、电缆吊挂标准1、固定使用的电缆必须使用电缆钩吊挂，不得使用电缆钩以外的任何东西吊挂电缆。

不同电压等级的电缆不能挂在同一个电缆钩上。

2、掘进工作面喷浆巷道的电缆钩敷设，上端使用膨胀螺栓（M10×80mm）或射钉固定；锚网巷道电缆钩要使用12#铁丝穿电缆钩上端孔固定在拉直的铁丝或钢丝绳上，电缆钩下端要紧贴帮，保证每条巷道统一电缆钩标准，所有悬挂电缆钩必须与巷道底板垂直。

3、相邻两个电缆钩的间距为1m，相邻电缆钩的电缆不得相互交叉接触，电缆必须吊挂平直，电缆之间不得松弛。

4、顺槽电缆钩吊挂高度距顶板为0.3m(轨道大巷距离水沟盖板为1.6m)，保证电缆坠落后不落在轨道上。

所有电缆钩吊挂角度统一，应垂直于该段巷道的底板。

如果电缆钩与风水管路在同一侧巷道则电缆钩最下端路风水管路距离不少于0.3m （最下端距底板为0.5m）。

5、同一个电缆钩上，监测监控线在最上方，往下依次为电话线、控制线、负荷线、负荷线、电源线，原则上一层电缆钩只敷设一根电缆。

所有信号、通讯、监控电缆要用尼龙扎带绑扎在电缆钩上，要求垂度相同，各层电缆钩的绑扎位置应在同一(来自: 小龙文档网:管路吊挂规范)电缆钩上。

各工作面轨顺及皮顺掘进巷道各管线采用在皮带里侧进行吊挂，上端采用GL-PVC16×290×32八排钩，然后挂下一个GL-PVC58×158×86电缆钩，综掘顺槽最下端挂GL-PVC80×182×110单个电缆钩，为做到节约，除了电缆打回头需要增加电缆钩，电缆余量用完后将多余的电缆钩拆除。

所有巷道不得有闲置的电缆钩。

其它特殊情况需要增加电缆钩必须经过机电技术科的批准。

东部集中轨道大巷、东部集中回风巷、东部集中胶带巷三条大巷管线上端采用GL-PVC16×290×32八排钩，然后挂下一个GL-PVC58×158×86电缆钩。

鄂尔多斯市正丰矿业有限责任公司设备管理部电缆、管路吊挂标准二零一四年三月八日电缆、管路吊挂标准一、电缆的吊挂1、在水平巷道或倾角在30°以下的井巷中，电缆应用吊钩悬挂。

2、在立井井筒或倾角在30°以上的井巷中，电缆应用夹子、卡箍或其他夹持装置进行敷设，夹持装置应能承受电缆重量，并不的损伤电缆。

3、水平巷道或倾斜井巷中悬挂的电缆应有一定的弛度，并能在意外受力时自由坠落，其悬挂高度应保证在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送机上。

4、电缆悬挂点间距，在水平巷道或倾斜井巷内不的超过3m，在立井井筒内不得超过6m。

5、沿钻孔敷设的电缆必须绑紧在钢丝绳上，钻孔必须加装套管。

6、电缆不应悬挂在风管或水管上，不的遭受淋水。

电缆上不的悬挂任何物件。

7、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

8、井筒或巷道的通信和信号电缆应与电力电缆分挂在井巷的两侧，如果条件所限：在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.1m以上的地方。

9、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m。

高压电缆之间、低压电缆之间的距离不得小于50mm。

10、井下巷道内的电缆，沿线每隔一定距离（100m）、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置注有编号、用途、电压等级和截面的标志牌。

11、电缆穿过墙壁部分应用套管保护，并严密封堵管口。

12、吊挂电缆的钢丝绳必须拉直，间隔3m固定，电缆钩间隔1.2m13、开关及电气设备处不允许有长余电缆，有长余电缆折在巷道中用电缆钩吊挂，不的有交叉和8字。

二、管路的吊挂1.在巷道允许的情况下，风水管路吊挂高度不低于1800mm；在不能保证1800mm的高度时，保证不能影响行人和运输，安全距离不能小于300mm。

横贯巷道时，走上面要设计龙门，走下面要挖地沟。

枣泉煤矿井下管路悬挂标准第一节管道敷设1 所有掘进巷道在掘进时，必须同时铺设巷道内所需管路，管路距迎头不得超过30m。

掘进时，所有管道沿底板敷设，巷道验收前，由掘进单位统一吊挂，经调度室、动力科、生产技术科验收合格后方可移交。

2 各综采工作面机巷内均设置：压风管、供水管、排水管各一趟，其中压风管、供水管规格为DN100，排水管规格为DN125。

工作面回采时，压风管作为注氮管，排水管继续用来排水。

3 各综采工作面辅助巷和回风巷内均设置：.供水管一趟，管道规格为DN100。

排水管及压风管各一趟，管道规格为DN125。

其中，压风管作为回采时的注胶管。

排水管仍用来排水。

如回采时涌水量较大、一趟排水管不能满足要求时，动力科将以设计书的形式，预先通知掘进单位再增加一趟排水管。

4 矿井主井筒和采区主要大巷内管道数量、规格、敷设方法，统一采用管托架。

当管道不超过两趟时，托架用槽钢制作，利用锚杆固定在巷帮。

每间隔20m,需将托架端头用链环悬挂于巷顶，以防托架端头下沉；当管道多于两趟时，需采用落地式管托架；当有设计单位的管道敷设方案时，以设计方案为准。

5 综采工作面机巷内，不论巷道断面形式，电缆均悬挂于巷道下帮，管道均悬挂于巷道上帮。

综采面回风巷及辅助巷内，不论巷道断面形式，电缆悬挂于巷道上帮，管道悬挂于巷道下帮。

6 运行胶轮车、支架车的运输大巷，管道布置于水沟一侧，以尽量减少占用巷道有效空间。

管道跨越巷道时要紧贴巷顶布置，要保证美观、规范。

7 综采工作面机巷内，管道使用3联挂钩悬挂，挂钩下端距地面0.3 m。

综采面回风巷及辅助巷内，管道使用4联挂钩悬挂，挂钩下端距地面 0.3 m。

挂钩间距为4m。

挂钩由掘进单位从机电队领取。

挂钩使用Ф8mm 钢丝绳悬挂于巷帮或巷顶锚杆端头，挂钩要悬挂平直、美观规范。

8 为便于管道装车运输、安装、人员搬运，管道长度统一规定为6m, 机电队在编制材料计划时需注明每节管道长度。

第二节管道附件安装1 主井筒内的主压风管、主供水管、主注氮管、主注胶管，均要在井口、每个水平分支处、管道末端安装闸阀。

安阳大众煤业公司管线吊挂管理标准第一章总则为进一步加强井下管线吊挂管理，美化井下巷道内管线吊挂，做好现场管线吊挂的质量标准化工作，结合大众公司实际情况，特制定管理标准如下：第二章电缆部分第一条现场电缆管理遵循〃谁使用，谁负责安装、吊挂、维护〃的原则，新敷设的电缆应经机运部组织验收合格后方可投入使用。

第二条井下电缆悬挂必须符合规程规定，做到整齐不交叉、不缠绕、不挤压、不落地、不粘灰积尘。

第三条井下巷道内的电缆（电力电缆）沿线每隔200 米的距离，拐弯或分支点，以及连接不同直径电缆的接线盒两端，穿墙电缆的墙两边都应设置注有电缆的规格型号、编号、长度、用途、负责人的标志牌。

回撤电缆时，标志牌同时交回。

第四条井下电缆严禁出现鸡爪子、羊尾巴、明接头和电缆破口等，否则按电气失爆对待按防爆设备管理办法处罚。

第五条敷设在固定巷道的电缆，必须采用电缆钩或电缆卡悬挂整齐，临时巷道的电缆可用塑料带或尼龙绳悬挂，但所有电缆不得用铁丝或钢丝绳吊挂。

第六条电缆吊挂大巷间距为1.5m，斜巷为1m，其它巷道为1.2m，吊挂时，不允许挂在风管水管上，应挂在风、水管路之上，且与风水管相距0.3m。

通讯和监测电缆与电力电缆相距不小于0.1m，高压与低压电缆相距不小于0.1m，高压电缆之间、低压电缆之间相距不小于50mm。

第七条电缆严禁落地、浸泡在水中或埋（矸）在煤中。

第八条在巷修施工或其他作业中可能伤及电缆时，必须采取可靠的保护措施，防止电缆被击伤、挤伤、轧伤、砸伤、崩坏等造成事故。

第九条电缆穿过墙壁或风门时，必须设置穿墙套管保护电缆，并将两头用黄泥封堵。

通风队砌风门时，必须预留穿墙套管（一个风门，一边预留8个长度一致的穿墙套管或按要求预留）。

第十条各单位使用电缆要做到责任管理，杜绝截断现象发生。

第十一条发现电缆有漏电现象的，要及时进行更换。

第十二条严禁用铁丝吊挂电缆，所用电缆必须用电缆钩吊挂。

第十三条电缆被喷上浆皮的要及时处理，保证电缆表面清洁。
