箱型构件加工工艺 (3)

钢构人必看：钢结构七大生产流程钢结构制作施工工艺适用范围：适用于建筑钢结构的加工制作工序，包括工艺流程的选择、放样、号料、切割、矫正、成型、边缘加工、管球加工、制孔、摩擦面加工、端部加工、构件的组装、圆管构件加工和钢构件预拼装1材料要求1.1.1钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证书，必须符合设计要求和现行标准的规定。

1.1.2进厂的原材料，除必须有生产厂的出厂质量证明书外，并应按合同要求和有关现行标准在甲方、监理的见证下，进行现场见证取样、送样、检验和验收，做好检查记录。

并向甲方和监理提供检验报告。

1.1.3在加工过程中，如发现原材料有缺陷，必须经检查人员、主管技术人员研究处理。

1.1.4材料代用应由制造单位事先提出附有材料证明书的申请书（技术核定单），向甲方和监理报审后，经设计单位确认后方可代用。

1.1.5严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。

用于栓钉焊的栓钉，其表面不得有影响使用的裂纹、条痕、凹痕和毛刺等缺陷。

1.1.6焊接材料应集中管理，建立专用仓库，库内要干燥，通风良好。

1.1.7螺栓应在干燥通风的室内存放。

高强度螺栓的入库验收，应按国家现行标准《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82的要求进行，严禁使用锈蚀、沾污、受潮、碰伤和混批的高强度螺栓。

1.1.8涂料应符合设计要求，并存放在专门的仓库内，不得使用过期、变质、结块失效的涂料。

2主要机具1.2.1主要机具钢结构生产长用工具。

3作业条件1.3.1完成施工详图，并经原设计人员签字认可。

1.3.2施工组织设计、施工方案、作业指导书等各种技术准备工作已经准备就绪。

1.3.3各种工艺评定试验及工艺性能试验和材料采购计划已完成。

1.3.4主要材料已进厂。

1.3.5各种机械设备调试验收合格。

1.3.6所有生产工人都进行了施工前培训，取得相应资格的上岗证书。

4操作工艺1.4.1工艺流程1.4.2操作工艺1放样、号料1）熟悉施工图，发现有疑问之处，应与有关技术部门联系解决。

箱型钢柱制作工艺方案箱型钢柱制作工艺方案提要：抛丸：有牛腿箱型柱无法整体抛丸的构件整体拼装前对各部件进行抛丸处理，无牛腿箱型柱在制作完工后进行整体抛丸，抛丸除锈等级更多资讯箱型钢柱制作工艺方案1箱型柱制作工艺流程图表5-232焊接要求：本工程所有箱型钢柱箱体主焊缝均要求采用全熔透焊接，焊缝等级一级；内隔板与箱体腹板采用全熔透焊接，焊缝等级一级，内隔板与箱体翼板采用电渣焊接；柱顶端封板与箱体采用坡口焊接；坡口形式如下图表5-24所示：3箱体主板下料、坡口1、下料：主板采用直条切割机两面同时垂直下料，为了控制钢板的变形，在切割时，对同一块条料采取对称，借以减少条料的变形，对厚度大于80mm钢板的切割应与气站沟通协调，以保证氧气压力，同时检查设备运行状况，确保设备正常运转，保证切割质量。

2、坡口：根据图纸及工艺要求，对主板采用半自动切割机进行对称切割坡口；坡口时对电渣焊孔两侧预留25mm不开坡口，电渣焊焊接完工后用碳弧气刨坡口修整预留部位坡口，以保证箱体截面尺寸，电渣焊孔用气割割出。

3、注意：a.下料前必须对钢板的不平度进行检查。

b.翼板、腹板的平面度允许偏差：在1米长度内不平度在2mm以内。

c.发现不平度超差的禁止使用，平直度合格的钢板才能放样、号料和切割。

d.气割允许偏差：下料时长度方向加放50mm切割加工余量；切割长度、宽度允许偏差：±2；对角线允许偏差：3mm以内；切割表面的缺口深度：割缝深度或以内；局部缺口深度Wlmm, 并打磨平整过渡；切割表面与钢板表面的不垂直度：不得大于钢板厚度的5%,且不得大于；焊接坡口的切割表面的缺口深度：在以内。

下料前，对厚度三40mm厚板母材焊道中心线两侧各2倍板厚加30mm的区域内进行超声波探伤抽查，确保母材中裂纹、夹层等缺陷存在。

下料完成后，应对焊接面仔细检查，并清除割渣。

施工人员必须将下料后的零件加以标记并归类存放。

4装配、焊接箱型柱内隔板的装配焊接为保证电渣焊的焊接质量，对箱型柱的内隔板及夹板在下料时后，对于电渣焊挡板与柱体接触面及其端部进行铳削加工，以保证内隔板在装配焊接后与箱型柱面板之间的装配间隙在以内。

一，施工准备、1、材料（1）钢材的品种、规格、性能应符合设计要求和国家现行有关产品标准的规定；进口钢材产品的质量应符合设计和合同规定的要求；均应具有产品质量合格证明文件。

（2）焊接材料包括焊条、焊丝、焊剂和焊接保护气体等，均必须具有产品质量合格证明文件、生产厂名及产品使用说明书等。

①焊条应符合国家现行标准《碳钢焊条》GB/T5117、《低合金钢焊条》GB/T5118的规定；②焊丝和焊剂：埋弧自动焊和气体保护焊焊丝的各项性能指标，应分别符合《埋弧焊用碳钢焊丝和焊剂》GB/T5293、《埋弧焊用低合金钢焊丝和焊剂》GB/12470、《熔化焊用钢丝》GB/T14957《气体保护焊用焊丝》GB/T8110的各项规定。

被选用的焊丝牌号必须与相应的钢材等级、焊剂和保护气体的成分相匹配。

③ CO2气体应符合《焊接用二氧化碳》HG/T2537的规定。

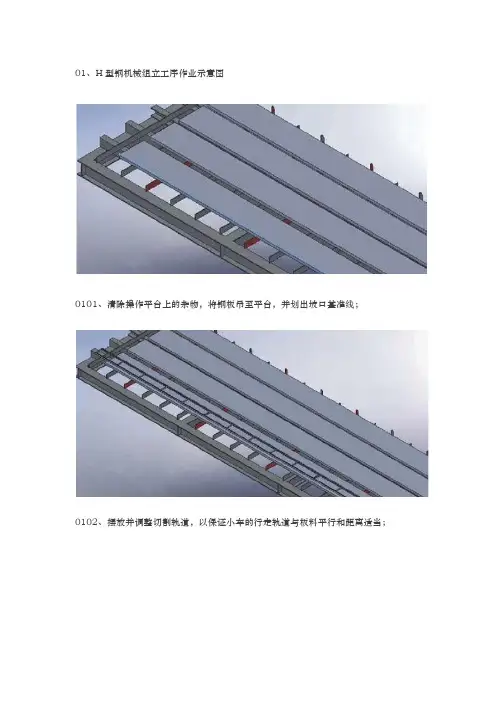

二，零件下料1 火焰切割（1），切割前应检查工作场地是否符合安全要求，去除钢材表面的污垢、油污、铁锈等杂物，并将工件垫平。

（2）工件下应留有一定的空隙以利于氧化铁渣的吹出，工件下的空间不得密封，避免在切割时引起爆炸。

（3）操作时应先从短边开始切割，防止气割变形。

切割顺序宜先割小件，后割大件，先割复杂工件，后割较简单工件。

（4）对箱形截面的翼板、腹板长度加放50mm余量，宽度不放余量；（（6）对于每张钢板的排版，若下四块板时，尽量中间两块为翼板，两侧各一块为腹板，两侧最外边应保证各10mm以上的割去量。

如图所示（7）割缝余量如下表我厂根据经验一般割缝为2mm 和3mm 。

（8）气割时应选择正确的参数，应调节好氧气射流的形状，使其达到并保持轮廓清晰，风线长。

切割时除保证几何尺寸外还要保证切割的垂直度，不应有缺菱和崩坑。

（9） 钢板的拼接1）由于定长进料，原则上箱型柱的翼板、腹板不拼接。

2）但尺度超长或不得已时方可拼接，所有拼接焊缝为一级焊缝，无损探伤合格后，方可下料。

3）拼接时，焊缝应能避开柱节点位置，宜在节点区隔板上下500mm 以外。

钢结构构件制作施工工艺箱型型钢引言钢结构是一种广泛应用于建筑和工程中的结构形式。

其制作施工工艺对于确保结构强度和安全性至关重要。

本文将重点介绍钢结构构件制作施工工艺中的一项关键技术-箱型型钢的应用。

箱型型钢的定义与特点箱型型钢，又称为工字钢箱型梁，是一种具有横截面较高的工字形钢材。

其以箱型结构为特点，由上下两个翼板和连接翼板的腹板组成。

箱型型钢具有以下特点：- 高强度与刚度：箱型型钢具有较高的强度和刚度，能够承受较大的荷载，并且不易变形。

- 优良的焊接性能：箱型型钢通过焊接翼板和腹板连接，焊接接头强度高，能够保证整体结构的稳定性。

- 重量轻、使用方便：箱型型钢重量相对较轻，易于运输、安装和拆卸。

- 美观大方：箱型型钢横截面整体呈箱状，外观美观大方，适用于高档建筑。

制作工艺流程1. 材料选用与准备根据设计要求和负荷计算，选用合适规格的钢材，通常为Q235B冷弯薄壁钢，长度根据实际需要定制。

然后对钢材进行切割、压弯等加工，准备好所需的箱型型钢构件。

2. 拼装预制将切割好的翼板和腹板组装预制。

首先，将两个翼板和腹板按照设计要求排列好，并使用临时钢夹固定。

然后，对焊接接头进行打磨处理，保证焊接接头的平整度和表面质量。

3. 焊接施工将预制好的箱型型钢构件进行焊接施工。

焊接可以选择手工焊接、半自动焊接或自动焊接，根据具体情况选择合适的焊接方式。

在焊接过程中，需要注意焊接接头的焊缝尺寸、焊接电流和焊接速度等参数的控制，确保焊接接头的强度与质量。

4. 检测与修补对焊接完成的箱型型钢构件进行检测。

常用的检测方法有目测检测、超声波检测等，通过检测结果评估焊接接头的质量，如果发现焊接接头存在缺陷或质量不合格，需进行修补或重焊。

5. 表面处理与防腐对焊接完成的箱型型钢构件进行表面处理与防腐处理。

常见的表面处理方法有喷漆、热浸镀锌等，根据工程需要选择适宜的表面处理方式，提高构件的耐腐蚀性能和美观度。

6. 安装与使用安装前，对制作完成的箱型型钢构件进行验收，并做好防护措施。

箱型工程制作工艺指导说明书安徽xx钢结构(集团)股份有限公司工艺技术部发布箱型柱加工工艺规程本工艺文件仅适用于箱型柱。

适用于强度等级为Q345系列的钢材。

本工艺文件是根据本公司的加工焊接设备所具有的功能，并经焊接工艺性试验，以及焊接技术管理能力和生产实践为基础而编制。

本工艺流程符合箱型柱构件制作加工工艺流程及重点部位检查流程图。

本工艺文件编制的主要依据为工程设计蓝图，《钢结构工程施工质量验收规范》（GB50205—2001）和《建筑钢结构焊接技术规程》（JGJ81—2002），《高层民用建筑钢结构技术规程》（JGJ99-98）以及焊接工艺性试验结果。

现行国家标准、规范（钢构部分）：GB50205-2001《钢结构工程施工质量验收规范》JGJ81-2002 《建筑钢结构焊接技术规程》JGJ99-98《高层民用建筑钢结构技术规程》GB/T1591-2008《低合金高强度结构钢》GB/T8110-2008《气体保护焊用碳钢、低合金钢焊丝》GB11345-89《钢焊缝和超声波探伤方法和探伤结果分析》GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》GB5313-85《厚度方向性能钢板》GB/T3632-1955《钢结构用扭剪型高强度螺栓连接副》GB/T1228、1229、1230-91《钢结构用高强度大六角螺栓，大六角螺母，垫圈》一原材料检验及质量保证措施1）采购产品提货前，必须对所提产品进行质量、数量、规格、标记进行验证，并取得材质证明书、检测报告。

2）到公司材料将严格进行检验，检验的依据为受检材料执行的标准。

7）检验记录要在质量控制部存档,检验结果要记载于档案中。

二钢材的要求1）所有钢材必须具有质量证明书，并应符合设计要求及相关规范。

对所有材料应按有关规定进行抽样检验及抽样复检，取样方法与检验结果应符合国家现行标准的规定；厚钢板必须依规定作UT检测，检查是否有不符合规定的夹层存在.5）本工程钢结构采用的主要钢材有两种：主要是Q345B及Q345B-Z15,钢板及型钢的化学成分、力学性能和其它质量要求均应按相应的国家现行规范标准执行。

钢结构箱型柱、异型柱制作生产工艺施工组织方案钢结构箱型柱、异型柱制作生产工艺工程名称：广州市正佳广场（西塔楼）建设单位：广州市正佳企业有限公司编制单位：日期：二〇〇八年五月十五日箱型柱、异型柱制作生产工艺一、制作准备1、技术准备(1)图纸会审:进行图纸会审,与甲方,设计人员,监理充分勾通,了解设计意图.(2)熟悉施工图:根据工厂、工地现场的实际起重能力和运输条件,核对施工图中钢结构的分段是否满足要求;工厂和工地的工艺条件是否能满足设计要求.(3)详图设计:根据设计文件进行构件详图设计,以便于加工制作和安装.(4)加工方案及工艺设计1)钢结构的加工工艺方案,由生产车间根据施工图及合同对钢结构质量、工期的要求编制,并经工厂(公司)总工程师审核,经设计单位代表批准后实施.2)根据构件特点和工厂实际情况,为保证产品质量和操作方便,应适当设计制作部分工装夹具.(5)组织必要的工艺实验,如焊接工艺评定等试验,尤其是对新工艺、新材料,做好工艺试验,作为指导生产的依据.(6)编制材料采购计划.2、材料要求(1)钢材制作钢结构的钢材应符合下列规定:1、板厚度、型钢的规格尺寸及允许偏差应符合其产品标准的要求,每一品种、规格抽查5处.2、材的表面外观质量除应符合国家现行有关标准的规定处,尚应符合下列规定:当钢材的表面有锈蚀、麻点可划痕等缺陷时,其深度不得大于该钢材厚度负允许偏差值的1/2;1.钢材表面的锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的C级及C级以上;2.钢材端边或断口处不应有分层、夹渣等缺陷.上述要求作全数观察检查.1)钢材应按种类、材质、炉(批)号、规格等分类平整堆放,并作好标记,堆放场地应有排水设施.2)钢材入库和发放应有专人负责,并及时记录验收和发放情况.3)钢结构制作的余料,应按种类、钢号和规格分别堆放,作好标记,记入台帐,妥善保管.(2)焊接材料1)焊条应符合现行国家标准《碳钢焊条》GB/T117、《低合金钢焊条》GB/T5118.2)焊丝应符合现行国家标准《熔化焊用钢丝》GB/T14957、《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T8110及《碳钢药芯焊丝》GB/T10045、《低合金钢药芯焊丝》GB/T17493的规定.3)埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》GB/T5293、《低合金钢埋弧焊用焊剂》GB/T12470的规定.4)气体保护焊使用的氩气应符合现行国家标准《氩气》GB/T4842的规定,其纯度不应低于99.95%.气体保护焊使用的二氧化碳气体应符合现行国家标准《焊接用二氧化碳》GB/T2537的规定.大型、重型及特殊钢结构工程中主要构件的重要焊接节点采用的二氧化碳气体质量应符合该标准中优等品的要求,即其二氧化碳含量(V/V)不得低于99.9%,水蒸气与乙醇总含量(m/m)不得高于0.005%,并不得检出液态水。

箱形(梁) 柱制作工艺箱形柱是由四块板组成管状承重结构，一般为矩形或方形。

因其刚性大，自重轻，强度高，中间还可以灌注混凝土，形成特殊、紧箍式混凝土－钢柱结构，具有良好的承载轴力、弯矩和抵抗水平力的性能，在高层、超高层建筑中广泛采用。

该结构构件在柱－梁连接的部位，柱内设加筋隔板，因其工艺复杂，焊接熔敷金属量大，隔板处需采用电渣焊（SES），焊接变形不易控制，施工工艺难度较大，必须认真对待。

（一）电渣焊原理：熔嘴电渣焊是用细直径冷拔无缝钢管外涂药皮制成的管焊条作为熔嘴，焊丝在管内送进。

焊接时，将焊管条插入由被焊钢板形成的缝槽内，电弧将焊剂溶化成熔渣池，电流使熔渣温度超过钢材的熔点，从而熔化焊丝和钢板边缘，构成一条堆积的焊缝，把被焊钢板连接成整体。

（二）电渣焊特点：与其它熔化焊相比，电渣焊有以下特点：（1）当电流通过渣池时，电阻热将整个渣池加热至高温，热源体积较远焊接电弧大，大厚件工件只要留一定装配间隙，便可一接成形，生产率高。

（2）电渣焊一般在垂直或接近垂直的位置焊接，焊接分倾角不大于30度，整个焊接过程中金属熔池上部始终在液体渣池，夹杂物及气体有较充分的时间浮至渣池表面或逸出，故不易产生气孔生夹渣；熔化的金属滴通过一定距离的渣池落至金属，熔池对金属熔有一定的冶金作用，焊缝金属的纯净度较高。

（3）调整焊接电流或焊接电压，可在较大范围内调节金属熔池的熔宽和熔深，这一方面可以调节焊缝的成形系数，以防止焊缝中产生热裂纹。

另一方面还可以调节母材在焊缝中的比例，从而控制焊缝的化学成分和力学性能。

（4）电渣焊渣池体积大，高温停留时间长，加热及冷却速度缓慢，焊接中、高碳钢及合金钢时，不易出现淬硬组织，冷却纹的倾向较小。

如规范选择适当，可不预热焊接。

（5）由于加热及冷却速度缓慢，高温停留时间较长，焊缝及热影响区晶粒易长大并产生魏氏组织，因此焊后应进行退火加回火热处理，以细化晶粒，提高冲击韧性，消除焊接应力。

（三）电渣焊的分类电渣焊一般根据所采用的电极种类进行分类电渣焊分类图（四）电渣焊的焊接材料电渣焊用焊丝、焊剂推荐表见下表1表1各钢种电渣焊的焊接材料推荐表引弧剂采用YF－151或自制铁砂。

谈钢结构箱形柱的应用及加工工艺作者：何东明来源：《城市建设理论研究》2013年第08期摘要：本文对钢结构的应用趋势进行了分析，并对箱型柱的加工工艺重点与难点进行了探讨。

关键词：钢结构；箱型柱中图分类号：TU391文献标识码：A文章编号：引言：随着社会发展的不断加快，钢结构以其制作简单、便于整体或部分构件运输、现场吊装施工快、抗震防灾性能高、节能环保、自身延伸性能好以及项目时间短而越来越为社会广泛采用。

在钢结构领域，发达国家作为最早抢滩的领头羊，迄今为止，使用钢结构的建筑已经占其总量的70%以上，众多的钢结构建筑也成为各个国家标志性建筑，如伦敦千年穹顶;、纽约帝国大厦、;吉隆坡国家石油双塔大厦。

;在我国，从上世纪90年代开始，钢结构建筑也快速发展起来，尤其是步入21世纪后，在各个领域大量采用钢结构，如鸟巢体育场、上海环球金融中心、广州新电视塔。

根据建筑形式的需要，钢结构采用的种类也越来越多，在大型承重钢结构构件加工制作中，建设厂商大都采用制作最复杂的箱型柱（梁）结构，以满足结构设计的需要。

1．钢结构箱形柱的应用趋势钢结构是一个有机的整体，从材料、连接的基本构件到结构的设计，都存在相互呼应和密切的联系。

因此，二十一世纪我国钢结构的应用及发展应在合理地使用材料的基础上，不断创新合理的结构型式、更新设计理论和计算方法，充分发挥钢结构自身的优点,不断扩大其应用领域。

钢结构具有自重轻、刚度大、强度高的特点,被广泛应用于高层建筑。

其中以箱型柱尤为突出,通过在箱体内浇注混凝土,可以实现提高柱承载力,降低柱截面尺寸,增大使用净空间三个设计目标,其可回收性更符合绿色环保型建筑的要求。

1.1钢结构厂房的应用钢结构已是工业厂房的主流形式，经济性能好投资回收快，在很多地方都采用门式刚架，重型工业厂房大量应用钢结构，如：吊车、冶金、化工工业厂房、电厂等。

1.2钢结构住宅的应用随着我国钢铁产业的迅速发展，钢结构在多高层住宅领域将大量推广，轻钢住宅将迅速应时而生；钢结构住宅在发达国家早已被采用，也积累了丰富的经验。

钢结构七大生产流程钢结构制作施工工艺适用范围：适用于建筑钢结构的加工制作工序，包括工艺流程的选择、放样、号料、切割、矫正、成型、边缘加工、管球加工、制孔、摩擦面加工、端部加工、构件的组装、圆管构件加工和钢构件预拼装1材料要求1.1.1钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证书，必须符合设计要求和现行标准的规定。

1.1.2进厂的原材料，除必须有生产厂的出厂质量证明书外，并应按合同要求和有关现行标准在甲方、监理的见证下，进行现场见证取样、送样、检验和验收，做好检查记录。

并向甲方和监理提供检验报告。

1.1.3在加工过程中，如发现原材料有缺陷，必须经检查人员、主管技术人员研究处理。

1.1.4材料代用应由制造单位事先提出附有材料证明书的申请书（技术核定单），向甲方和监理报审后，经设计单位确认后方可代用。

1.1.5严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。

用于栓钉焊的栓钉，其表面不得有影响使用的裂纹、条痕、凹痕和毛刺等缺陷。

1.1.6焊接材料应集中管理，建立专用仓库，库内要干燥，通风良好。

1.1.7螺栓应在干燥通风的室内存放。

高强度螺栓的入库验收，应按国家现行标准《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82的要求进行，严禁使用锈蚀、沾污、受潮、碰伤和混批的高强度螺栓。

1.1.8涂料应符合设计要求，并存放在专门的仓库内，不得使用过期、变质、结块失效的涂料。

2主要机具1.2.1主要机具钢结构生产长用工具。

3作业条件1.3.1完成施工详图，并经原设计人员签字认可。

1.3.2施工组织设计、施工方案、作业指导书等各种技术准备工作已经准备就绪。

1.3.3各种工艺评定试验及工艺性能试验和材料采购计划已完成。

1.3.4主要材料已进厂。

1.3.5各种机械设备调试验收合格。

1.3.6所有生产工人都进行了施工前培训，取得相应资格的上岗证书。

4操作工艺1.4.1工艺流程1.4.2操作工艺1放样、号料1）熟悉施工图，发现有疑问之处，应与有关技术部门联系解决。

主梁、次梁的制作难点和重点1、主梁、次梁和收边钢环梁构件特点1、各梁的断面高度特点均采用焊接箱截面各梁的断面高度特点如下：2、主梁、次梁和收边钢环梁结构异同点广州大剧院主要构件主梁、次梁和收边钢环梁的形式相同点有：均为箱体结构，截面为四边形。

焊缝均为箱体翼板与腹板组成的对称直焊缝。

分段方案均在主体箱构件上，焊接相临梁的牛腿，长度均控制在16M以内。

3、主梁、次梁和收边钢环梁的形式不同点主梁、次梁截面均为长方形，收边钢环梁则存在不同角度的平行四边形截面形式。

如下图：图4.5-1 收边钢梁截面形式图主梁箱体焊缝均为坡口全熔透焊缝，而次梁箱体焊缝在节点两侧600mm范围内和受力较大的部位为坡口全熔透焊缝，其它为部分全熔透焊缝。

主梁两侧牛腿基本不在同一平面内，而次梁牛腿均在同一平面内，从制作上，主梁定位比较重要。

少数主梁的腹板与翼板截面发生变化。

虽然主梁、次梁和收边钢环梁存在许多不同点，但其主体（不带牛腿）的制作流程和设备上基本上是一致的。

外壳的分段方案：其分为上部三角形单元和侧边四边形单元单独分段。

具体分段方案见下图：主梁分段方案次梁分段方案图4.5-2 主、次梁分段方案图图4.5-3 主梁、次梁、收边环梁制作流程图下面针对各工序进行详细的说明各梁的制作方案下面针对各工序进行详细的说明各梁的制作方案。

1、下料工序1)下料的类型：翼板（部分翼板为锥形过渡）、腹板（部分腹板为锥形过渡）、牛腿板、内隔板（部分回字型内隔板采用直条下料，切断后拼接）、翼板、腹板内隔板牛腿板图4.5-3 下料类型图2)下料的设备图4.5-4 钢结构下料设备图3)下料技术标准下料时预留焊接收缩量及切割、端面铣等需要的加工余量，构件收缩余量按照下表执行。

焊件板厚每个对接焊缝收缩余(mm) BOX对接收缩余(mm) 端铣预留(mm) 板厚≤16 1.5 1.0 5板厚＞16 2.5 2.0 5注：对接时，按照翼缘板的厚度选择2、开坡口工序1)加工对象：各梁的腹板、牛腿的腹板。
