垫片落料冲孔复合模要点

毕业设计——垫片落料冲孔复合模设计垫片是工业中常用的一种密封件。

在制造过程中，需要对垫片进行冲孔加工，以实现特定的密封效果。

然而，传统的冲孔模具设计存在着一些问题，如生产效率低，模具耗损严重等。

因此，本文将设计一种垫片落料冲孔复合模，以提高生产效率和延长模具使用寿命。

首先，本文将分析传统冲孔模具的优缺点。

传统冲孔模具通常由冲头和下模组成，冲头上有一个凸台形状的冲孔孔型，用于将材料冲剪出所需孔形。

然而，由于冲头磨损严重，需要定期更换，导致生产效率低下。

另外，由于垫片一般由金属材料制成，冲剪过程中容易造成材料破裂和扭曲等问题，导致垫片质量下降。

为解决上述问题，本文将设计一种垫片落料冲孔复合模。

该模具由上模、下模和冲孔模块三部分组成。

上下模均由耐磨合金材料制成，能够有效延长模具的使用寿命。

同时，上模和下模的孔形与所需垫片孔形相匹配，以实现精确的冲孔加工。

冲孔模块采用液压系统，能够提供稳定的冲剪力和加工速度，以确保垫片的质量。

在设计过程中，本文将充分考虑垫片材料的特性和加工要求。

首先，通过对不同材料的实验测试，确定适合冲孔加工的材料。

然后，根据材料的物理性质和加工过程中的力学原理，确定上下模的材料、形状和尺寸。

为了提高冲孔效率，本文将优化冲孔模块的结构，并选用高效的液压系统，以提供稳定的加工力和速度。

在完成设计后，本文将进行模具加工和试验验证。

通过实际加工样品的冲孔过程和冲孔孔形的测量，验证复合模具的加工精度和效率。

同时，还将对复合模具和传统模具进行对比试验，评估复合模具的生产效率和模具寿命等性能。

综上所述，本文将设计一种垫片落料冲孔复合模，以提高生产效率和延长模具使用寿命。

通过对材料特性和加工要求的分析，优化模具的结构和液压系统设计，实现精确的冲孔加工。

通过试验验证，评估复合模具的加工精度和效果。

期望该设计能够为垫片冲孔加工提供一种高效、可靠的解决方案。

槌什题目,・婆片的冲孔或料复合模段针一、原始数据如图所示的垫片，外形直径D=80mm,内孔直径d=40mm,厚度3=3〃〃%,材料为A3（Q235）,生产批量：大批量。

二、冲压件工艺分析1、材料性能A3（即Q235）是普通碳素结构钢，具有良好的冲裁成形性能，其抗拉强度为432~46IMpa,抗剪强度为304~373MPa.2、零件结构该零件结构简单且中心对称，无尖角，对冲裁成形加工较为有利。

零件中间有一圆孔，孔的最小尺寸为d=40mm,满足冲裁最小直径d ni in工1°t=3mm的要求。

同时,经过计算，孔的边缘距离零件外形的最小尺寸仇=gx（80-40）=20满足冲裁最小孔边距维M≥1∙0t=3mm的要求。

所以，该零件的结构满足冲裁件的结构要求。

3、尺寸精度查表得，该工件内外形所能达到的经济精度为IT12~m4级。

而零件图上标注了零件的尺寸公差，由公差表查得其公差要求为IT14级，未注公差由IT14级查取。

由此，通过普通冲裁可以达到零件的精度要求。

综合以上材料性能、零件结构、尺寸精度的分析，该零件可以采用普通冲裁的方法获得。

三、冲裁方案及模具类型的选择该零件包括冲孔和落料两个基本工序，可提出的加工方案如下：方案一：先落料，后冲孔。

采用两套单工序模生产。

方案二：落料一冲孔复合冲压。

采用复合模生产。

方案三：冲孔一落料连续冲压。

采用级进模生产。

方案一模具结构简单，模具制造容易，但需两道工序、两副模具，生产效率低，零件精度较差，在生产批量较大的情况下不适用。

方案二只需一副模具，冲压件的形位精度和尺寸精度易保证，且生产效率高。

尽模具结构较方案一复杂，但由于零件的几何形状较简单，模具制造并不困难。

方案三也只需一副模具，生产效率也很高，但与方案二比生产的零件精度稍差欲保证冲压件的形位精度，需在模具上设置导正销导正，模具制造、装配较复合模略复杂。

所以，综合尚需三个方案，宜采用方案二生产。

现对复合模中凸凹模壁厚进行核，当材料厚度为S=3即时，可查得凸凹模最小壁厚为C=3机机，现零件上的最小孔边距为维in=2()mm,有bπi i n>C,满足该凸凹模结构要求，所以可以采用复合模生产，即采用方案二。

设计说明书院系机械工程班级11 级专业材控一班姓名李硕学号1106031022指导教师周伟目录一序言 --------------------------------------------1二设计任务书及零件图-------------------------------2三垫片冲压工艺分析---------------------------------4四垫片冲压工艺方案的确定-----------------------5五垫片冲模结构的确定-------------------------------6六压力计算与压力机的选择---------------------------7七模具刃口尺寸和公差的计算-------------------------9八凸模、凹模、凸凹模的结构设计---------------------11九校核模具闭合高度及压力机有关参数--------------------13 十模具总体设计及主要零部件设计------------------------14 十一参考资料-----------------------------------------16一序言现代工业的迅猛发展使冲压技术得到越来越广泛的应用,随之而来的便是对冲压模具设计与制造的要求越来越高。

冲压模具是冲压生产的主要工艺设备,其设计是否合理对冲压件的表面质量、尺寸精度、生产率以及经济效益等影响巨大。

因此，研究冲压模具的各项技术指标，对冲压模具设计和冲压技术发展是十分必要的。

我们这次课程设计的任务是设计一套垫片落料、冲孔复合模，即由老师给出零件及生产要求与精度要求，在老师的指导下设计出一套符合要求的复合模。

由于是初次设计,经验不足，因此在设计过程中难免走了不少弯路，犯了不少错误,但是这些都将成为我们以后进行设计的宝贵经验。

虽已经过多次计算、修改，但仍可能还存有疏漏和不当之处，敬请批评、指出。

垫片冲孔落料冲压模具设计及制造要点
1.模具类型选择：根据实际需求选择合适的模具类型，常用的模具有单工位模具和多工位连续冲压模具。

单工位模具适用于生产批量较小的产品，而多工位连续冲压模具适用于生产批量较大的产品。

2.材料选择：模具的材料选择对于模具的寿命和性能有重要影响。

一般情况下，模具需要选择具有优良耐磨性、高硬度和高韧性的材料，如合金工具钢或硬质合金等。

3.模具结构设计：模具的结构设计应考虑产品的尺寸、形状和使用要求。

通常包括上模、下模、导向柱、压力板、导向套等部件。

同时，还需要考虑模具的开合方式、冲孔方式和落料方式等。

4.冲孔和落料工艺设计：冲孔和落料是模具最重要的工艺。

冲孔工艺需要考虑冲头的选择、冲孔凸模的设计和选材等因素，以确保冲孔质量和效率。

落料工艺需要考虑落料凸模的设计、切角位置和角度等因素，以确保产品的成型和质量。

5.模具制造过程控制：模具制造过程中需要控制各个环节的质量，如模具的加工精度、表面粗糙度和磨损情况。

同时，还需要进行合理的热处理和表面处理，以提高模具的硬度和耐磨性。

6.模具使用和维护：在模具使用过程中，需要对模具进行定期保养和维护，包括模具的清洁、润滑和修复等。

同时，还需要注意模具的工作环境和操作方式，以避免模具的损坏和故障。

总结起来，垫片冲孔落料冲压模具设计及制造的要点包括模具类型选择、材料选择、模具结构设计、冲孔和落料工艺设计、模具制造过程控制
以及模具使用和维护等。

通过合理的设计和制造，可以提高模具的使用寿命和生产效率，满足生产的需求。

三角垫片落料，冲孔复合模设计摘要随着模具制造的技能化逐步向科学化发展，逐渐由以前手动方式发展为利用软件等高科技方式来辅助设计的完成。

冷冲模是其中的一种。

毕业设计是在模具专业理论教学之后进行的实践性教学环节。

是对所学知识的一次总检验，是走向工作岗位前的一次实战演习。

其目的是，综合运用所学课程的理论和实践知识,设计一副完整的模具训练、培养和提高自己的工作能力。

巩固和扩充模具专业课程所学内容，掌握模具设计与制造的方法、步骤和相关技术规范。

熟练查阅相关技术资料。

掌握模具设计与制造的基本技能，如制件工艺性分析、模具工艺方案论证、工艺计算、加工设备选定、制造工艺、收集和查阅设计资料，绘图及编写设计技术文件等。

冲压工艺与模具设计应结合工厂的设备、人员等实际情况，从零件的质量、生产效率、生产成本、劳动强度、环境的保护以及生产的安全性各个方面综合考虑，选择技术先进、经济合理、使用安全可靠的工艺方案和模具，以使冲压件的生产在保证达到设计图样上的各项技术要求，尽可能降低冲压的工艺成本和保证安全生产。

关键词：工艺性分析、模具工艺方案论证、工艺计算、加工设备选定、制造工艺等。

DESIGN OF COMPOUND DIE FOR BLANKINGAND PUNCHING OF TRIANGULAR GASKETABSTRACTWith the skill of the mold manufacturing gradually to the scientific development, and gradually from the previous manual mode to the development of the use of software and other high-tech methods to assist the design of the completion of the cold stamping die is one of them.Selected mold to after graduation design is in the mold professional theory teaching practice teaching. It is the knowledge of a general inspection, is jobs before a combat exercises. The purpose is, the integrated use of curriculum theory and practice knowledge, design a pair of full training, training and improve their ability to work, consolidate and expand professional mold curriculum content, master mold design and manufacturing methods, steps and related technical specifications, good access to relevant technical data. Master mold design and manufacture of basic skills, such as parts of the process analysis and mould process scheme demonstration, process calculation, processing equipment, manufacturing Process, collect and consult the design documents, drawings and technical documents.Stamping process and die design should be combined with the factory equipment, personnel, and so the actual situation, from the quality of the parts, production efficiency, production cost, labor intensity, environmental protection and production safety aspects considering, select the advanced technology, economic reasonable, use the reliable process scheme and die, to make the forming part of the production to ensure that the design drawings on the technology to meet the requirements, as far as possible reduce stamping process cost and ensure safety in production.KEY WORDS:Process analysis，Demonstration of Die & Mold Technology，Process calculation，Selection of processing equipment，manufacturing process目录前言 (I)第一章、冲裁件的工艺性分析 (3)1.1 冲裁件的结构工艺性 (3)1.1.1 冲裁件的形状 (3)1.1.2 冲裁件的尺寸精度 (4)第二章、制件冲压工艺方案的确定 (5)2.1 冲压工序的组合 (5)第三章、制件排样图的设计及材料利用率的计算 (6)3.1 制件排样图的设计 (6)3.1.1 搭边与料宽 (6)3.2 材料利用率的计算 (8)第四章、确定总冲压力和选用压力机及计算压力中心 (9)4.1 冲压力 (9)4.1.1 冲裁力的计算 (9)4.1.2 卸料力、推件力及顶件力的计算 (10)4.2 压力中心的计算 (10)4.3 压力机的选用 (11)第五章、凸、凹模刃口尺寸计算 (13)5.1 凸、凹模刃口尺寸计算原则 (13)5.2 凸、凹模刃口尺寸计算方法 (14)5.2.1 凸模和凹模分开加工 (14)5.2.2 凸模和凹模配合加工 (15)第六章、模具整体结构形式设计 (17)第七章、模具零件的结构设计 (18)7.1 落料凸模的设计 (18)7.2 落料凹模的设计 (18)7.3 冲头固定板的设计 (19)7.4 凸凹模固定板的设计 (20)7.5 冲孔冲头的设计 (21)第八章、模具的总装配 (23)结论 (24)谢辞 (25)参考文献 (26)前言模具行业的发展现状及市场前景现代模具工业有“不衰亡工业”之称。

落料冲孔复合冲压模具【摘要】：冲压所使用的模具称为冲压模具，简称冲模。

冲模是将材料（金属或非金属）批量加工成所需冲件的专用工具。

冲模在冲压中至关重要，没有符合要求的冲模，批量冲压生产就难以进行；没有先进的冲模，先进的冲压工艺就无法实现。

冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素，只有它们相互结合才能得出冲压件。

本文是对垫片落料冲孔进行复合模具设计。

关键词：复合模具落料冲孔Abstract:stamping dies used in stamping die is called for short dies. Die is the material (metal or non-metallic) into the batch processing of the special tools required for stamping. Is crucial in stamping die, the die does not meet the requirements, batch stamping production will be difficult to place; not be an advanced die, advanced stamping process can not be achieved. Stamping process and die, stamping equipment and stamping materials, the three elements constitute the stamping process, only that they be combined in order to obtain stampings. This article is a gasket punch to composite blanking die design.Keywords: composite blanking punching die目录前言 (3)1 冲压的概念、特点及应用 (3)1.1冲压的基本工序及模具 (4)1.2 冲压技术的现状及发展方向 (4)2 .零件的工艺性分析. (10)2.1零件的工艺性分析 (10)2.2冲裁件的精度与粗糙度 (11)2.3冲裁件的材料 (11)2.4确定工艺方案. (11)3.冲压模具总体结构设计 (11)3.1模具类型 (11)3.2 操作与定位方式 (11)3.3卸料与出件方式 (12)3.4模架类型及精度 (12)4.冲压模具工艺与设计计算 (12)4.1排样设计与计算 (12)4.2 设计冲压力与压力中心,初选压力机........................ 错误！未定义书签。

冲压模具设计说明书一、课题名称：垫片冲孔落料连续模二、设计要求：1．主要内容（1）编制冲压工艺（2）设计模具（分析、计算、装配图、非标零件图）（3）编制模具主要零件制造工艺（4）分析估算工时，确定完成工期（5）核算成本，报价（6）编写全套设计制造说明书2．基本要求：（1）分析计算全面，图纸表达准确；（2）工艺水平规程制定，力求符合实际；（3）必要的数据须进行市场调查；（4）分析核算工期、成本，着重于过程。

第2章工艺分析及模具结构设计2.1 制件的工艺性分析及工艺计算2.1.1 工艺分析，方形垫片，结构如图所示，材料08，t=1.2mm。

精度要求为IT14。

三、主要内容1、制件的工艺性分析1.1、可行性分析1.1.1、形状、尺寸：制件形状规则、简单、对称。

1.1.2、精度：该制件尺寸精度为IT14，用一般精度制造模具即可满足。

1.1.3、材料：08是冲压用钢板中沸腾钢的一种牌号（中国称08，日本称S9CK，德国用C10，前苏联用08）08指的是含碳量万分之八；特性：强度低和硬度、塑性、韧性好，易于深冲、拉延、弯曲和焊接。

用途：钢板用作深冲压和深拉延的容器，如搪瓷制品、仪表板、汽车驾驶室盖板等。

圆钢用作心部强度要求不高的渗碳或氰化零件。

力学性能：抗拉强度σb （MPa）：≥295（30）屈服强度σs （MPa）：≥175（18）伸长率δ5 （%）：≥35断面收缩率ψ （%）：≥60硬度：未热处理，≤131HB推荐热处理/℃：正火930正火推荐保温保温时间≤30min，空冷；淬火推荐保温时间≤30min，70.80和85钢油冷，其余钢水冷；回火推荐保温时间≤1h。

2、总体工艺方案的确定2.1、冲压工序性质的确定：先进行冲孔再进行落料。

2.2、冲压方案的确定：方案一：采用单工序模生产。

方案二：采用复合模生产。

因为方案二的工件精度和生产效率较高，属于大批量生产，所以选用方案二最为合适。

3、主要工艺计算3.1、排样设计3.1.1、排样方式：查《冷冲压工艺及模具设计》P53，表2-7，确定排样方式为单行直排。

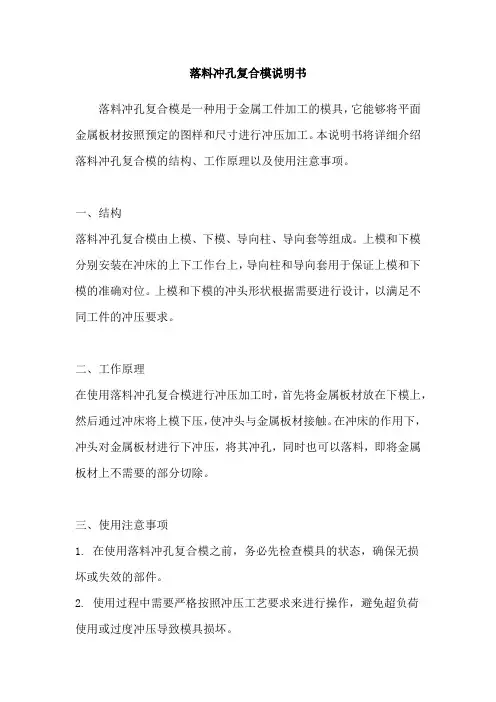

落料冲孔复合模说明书
落料冲孔复合模是一种用于金属工件加工的模具，它能够将平面金属板材按照预定的图样和尺寸进行冲压加工。

本说明书将详细介绍落料冲孔复合模的结构、工作原理以及使用注意事项。

一、结构
落料冲孔复合模由上模、下模、导向柱、导向套等组成。

上模和下模分别安装在冲床的上下工作台上，导向柱和导向套用于保证上模和下模的准确对位。

上模和下模的冲头形状根据需要进行设计，以满足不同工件的冲压要求。

二、工作原理
在使用落料冲孔复合模进行冲压加工时，首先将金属板材放在下模上，然后通过冲床将上模下压，使冲头与金属板材接触。

在冲床的作用下，冲头对金属板材进行下冲压，将其冲孔，同时也可以落料，即将金属板材上不需要的部分切除。

三、使用注意事项
1. 在使用落料冲孔复合模之前，务必先检查模具的状态，确保无损
坏或失效的部件。

2. 使用过程中需要严格按照冲压工艺要求来进行操作，避免超负荷
使用或过度冲压导致模具损坏。

3. 定期对落料冲孔复合模进行维护保养，包括清洁、润滑等，以延长模具的使用寿命。

4. 在更换冲头时，应选择合适的冲头大小和形状，以确保冲压出的工件符合要求。

5. 使用过程中要注意安全，避免手部接触冲头及其他机械部件，以免发生意外。

总之，落料冲孔复合模是一种广泛应用于金属加工行业的模具，它能够高效地完成冲压加工工艺，提高生产效率和产品质量。

只有正确使用并进行维护保养，才能确保其正常运行和延长使用寿命。

垫片冲孔落料复合模具设计摘要改革开放以后，我们国家在飞速发展，尤其在工业方面呈现飞跃式的发展，一跃成为工业大国。

然而，工业的发展跟模具行业是离不开的，国家的发展同时也给模具行业的发展打下基石。

因此，各类模具变应运而生，推动着中华文明走向一个新的纪元。

此次我选择的是冷冲压，所选的零件为垫片。

垫片是一种常见而且结构非常简单的零件，我们生活中随处可见的一种零件。

因为垫片使用比较广泛，所以制作过程中就要控制好垫片的成本，这样才能使企业在市场中占据绝对的优势。

论文中设计的垫片冲设计，选材，模具制造，压力机选择都是在市场竞争中占据优势的。

关键词：冲孔落料零件复合模具模具凸模模具凹模计算机协助设计目录引言 (1)一、冲孔落料件的工艺分析............................ 错误!未定义书签。

（一）零件图 (4)（二）零件图的工艺分析 (4)二、冲裁力、卸料力、顶出力的计算 (5)（一）冲裁力的计算 (5)（二）卸料力的计算 (5)（三）顶件力的计算 (5)（四）计算总冲裁力 (6)三、初选压力机 (6)四、凸模的结构设计 (7)（一）凸模选取原则 (7)（二）凸模的结构 (7)（三）计算凸模的长度 (7)（四）凸模强度的校核 (8)五、凹模的结构设计 (9)（一）凹模结构 (9)（二）计算凹模的厚度 (9)六、刃口的尺寸计算 (10)七、压力中心的计算 (10)八、卸料装置的设计 (11)（一）卸料板的选用 (11)（二）弹性元件的选取及计算 (11)（三）卸料螺钉的选取： (12)九、顶料装置的设计 (13)十、冲模的导向选用 (13)十一、整个模具的动作分析 (14)总结................................................ 错误!未定义书签。

参考资料............................................ 错误!未定义书签。

五孔矩形垫片的落料冲孔倒装复合模设计介绍矩形垫片是一种常用的密封元件，用于填补两个物体之间的间隙，防止液体或气体泄漏。

为了提高矩形垫片的密封性能，可以在其上设置多个孔眼，使其能够更好地适应不同形状的连接零件。

本文将介绍一种五孔矩形垫片的落料冲孔倒装复合模设计方案，以提高生产效率和产品质量。

落料冲孔倒装复合模设计的优势传统的制造方法中，矩形垫片的加工过程需要经过多个工序，包括落料、冲孔、倒装等。

而采用落料冲孔倒装复合模设计可以将这些工序整合在一起，大大提高生产效率和产品质量。

在传统的制造方法中，落料是将平板材料切割成所需形状的工序，需要使用切割机等设备，操作复杂且容易产生浪费。

在落料冲孔倒装复合模设计中，利用特殊的模具可以直接在材料上冲孔，无需经过落料工序，大大简化了制造过程。

冲孔是将孔眼加工到矩形垫片中的重要工序。

采用传统的冲孔方法，需要使用专用的冲孔机进行操作，而且由于矩形垫片形状复杂，冲孔过程中容易产生变形或者孔眼偏离的情况。

采用落料冲孔倒装复合模设计可以通过模具的精准定位来保证冲孔的准确性，减少了变形和偏离的可能性。

倒装是将冲孔好的矩形垫片进行翻转的操作，以便进行下一步的加工或组装。

传统的制造方法中，需要操作工人手工进行倒装，容易产生操作疏忽导致垫片损坏的问题。

而采用落料冲孔倒装复合模设计，可以通过模具的自动倒转来实现倒装操作，确保了操作的准确性和一致性。

综上所述，落料冲孔倒装复合模设计可以大大简化制造流程，提高生产效率，降低劳动强度，并且保证了产品的质量和一致性。

五孔矩形垫片的落料冲孔倒装复合模设计方案设计需求设计一种落料冲孔倒装复合模，用于加工五孔矩形垫片。

要求模具能够精确冲孔并自动倒转矩形垫片，提高生产效率和产品质量。

设计步骤1.设计落料冲孔倒装复合模的整体结构。

根据矩形垫片的尺寸和形状要求，设计出合适的模具结构。

整体结构包括底板、冲孔模块和倒装模块。

2.设计冲孔模块。

根据矩形垫片的孔眼位置和尺寸要求，设计出冲孔模块。

垫片34复合模CAD设计第2章工艺分析及模具结构设计2.1制件的工艺性分析及工艺计算2.1.1工艺分析由图可知，产品为圆片落料、圆片冲孔。

产品形状结构简单对称，无狭槽、尖角；孔与孔之间、孔与零件之间的最小距离满足c>1.5t要求。

(c = 8°二4° - 2.5 =17.5 1.5t=1.5)2(1)尺寸精度任务书对冲件的尺寸精度要求为IT12级，查参考文献［2］知，普通冲裁时对于该冲件的精度要求为IT12〜IT11级，所以尺寸精度满足要求。

(2)冲裁件断面质量因为一般用普通冲裁方式冲1mm以下的金属板料时，其断面粗糙度Ra可达12.5〜3.2 Pm，毛刺允许高度为0.05〜0.1mm本产品在断面粗糙度上没有太严格的要求，单要求孔及轮廓边缘无毛刺，所以只要模具精度达到一定要求，在冲裁后加修整工序，冲裁件断面的质量就可以保证。

(3)产品材料分析对于冲压件材料一般要求的力学性能是强度低，塑性高，表面质量和厚度公差符合国家标准。

本设计的产品材料为08钢，属优质碳素结构钢，其力学性能是强度、硬度低而塑性较好，非常适合冲裁加工。

另外产品对于厚度与表面质量没有严格要求，所以尽量采用国家标准的板材，其冲裁出的产品表面质量和厚度公差就可以保证经上述分析，产品的材料性能符合冷冲压加工要求。

2.1.2排样及工艺计算2.1.2.1 排样零件外形为圆形，可以采用单排、交叉双排或多排；考虑到零件为中等批量生产，如果采用交叉双排或多排，则模具尺寸和结构就会相应增大，从而增加模具生产成本，所以本设计决定采用单排结构。

如图所示。

图2.1排样图2.122 搭边查参考文献［1］，确定搭边值a，b。

当t=1 时，a=2，b=1.52.1.2.3条料宽度B=D+2a=80+2*2=84mm2.1.2.4 材料利用率n式中n——个歩距内冲裁件数目；A――冲裁件面积（包括内形结构废料）；S――歩距长度； B ――板料宽度；取：n=1; A=n *402=5026.55 ；S=81.5; B=84n =5026.55 / 81.5*84=73.42.2冲压力及压力中心的计算221 计算冲压力2.2.1.1 冲裁力冲裁力公式为^P孔P落式中P—冲裁力；P孔—冲孔冲裁力；P落一落料冲裁力。

冲孔落料复合模具设计一、引言冲孔落料是一种常见的金属板材加工方式，可以通过冲孔和落料来实现对材料上的孔洞和缺口的加工。

为了提高生产效率和产品质量，设计一种冲孔落料复合模具是十分关键的。

二、模具结构设计1.上模上模采用较硬的材料，如合金钢等，以提高其耐磨性和耐腐蚀性。

上模一般设计为多个冲孔模块的集合，可以根据产品的设计要求进行选择。

冲孔孔径的大小和形状需要根据产品的要求进行设计，一般可以通过拉伸槽的装置来调整冲孔的位置和角度。

2.下模下模采用较软的材料，如塑料或橡胶等，以减少对下方的金属板材的损伤。

下模的形状需要与上模的冲孔模块相匹配，以保证冲孔的准确性和质量。

下模可以通过气动或液动装置来实现冲孔和落料的动作，可以根据产品的要求进行调整。

三、模具工作原理当上模和下模合并时，上模的冲孔模块和下模的落料形状之间会形成一个工作腔。

通过施加压力，上模以一定的速度向下冲击，使上模冲孔模块与金属板材接触，将孔洞冲出。

同时，下模的形状会顶住冲孔孔洞，使其成为落料形状。

当冲孔和落料动作完成后，上模和下模分开，取出已经冲孔和落料的金属板材。

四、模具优化设计在冲孔落料复合模具设计过程中，要考虑以下几个方面的优化设计。

1.优化上模的冲孔模块排列方式，使得冲孔过程更加均匀、稳定，并减少模具的使用次数和更换时间。

2.优化下模的形状和结构，通过减小落料形状的尺寸和加工槽口的数量，以提高产品的加工精度和成品率。

3.采用先进的材料和工艺，如表面处理和涂层等，以提高模具的耐用性和寿命。

4.考虑模具的维修和维护问题，设计合理的拆卸和安装装置，以便进行模具的更换和维修。

五、结论冲孔落料复合模具的设计是一项复杂而重要的工作。

通过优化设计模具的结构和工作原理，可以提高产品的加工效率和质量，并减少对模具的使用和更换次数。

因此，在实际设计中，需要综合考虑材料性能、工艺要求和经济效益，以达到最佳的设计效果。

垫圈落料冲孔复合模具设计一、设计原则1.尺寸精确：模具设计的尺寸要精确，以确保最后制作出的垫圈符合规格要求。

2.结构紧凑：模具的结构要简单紧凑，以提高生产效率和质量。

3.制造成本低：要考虑到模具的制造成本，选用合适的材料和加工工艺，以降低生产成本。

4.使用寿命长：模具的设计要考虑到使用寿命，尽可能延长模具的寿命，避免频繁更换。

二、构造设计1.上模和下模：上模和下模是构成模具的主要部分，上模用于冲孔，下模用于落料。

上模和下模的尺寸要与垫圈的规格相匹配，确保加工出符合要求的垫圈。

2.垫圈导向机构：为了确保垫圈在冲压过程中位置准确，需要设计导向机构来限制垫圈的运动方向。

导向机构可以采用导向销、导向板等方式。

3.冲孔机构：冲孔是模具的主要功能之一，冲孔机构需要设计合适的冲头和冲孔座，确保冲出的孔径和位置准确。

4.落料机构：落料机构用于将原料板料送入模具，落料机构需要设计合适的导向和定位装置，确保原料板料的位置准确。

5.排渣机构：在冲孔过程中会产生大量的废料和渣滓，需要设计排渣机构，将废料排出，保持模具的干净。

6.压紧机构：在落料和冲孔过程中需要采用压紧机构，将模具和板料固定在一起，确保加工精度和质量。

三、工艺参数1.材料选择：模具的材料应选择具有较高硬度和韧性的特点，常用的材料有合金工具钢、高速钢等。

2.加工精度：模具加工的精度要求要与垫圈的规格相匹配，冲孔精度要小于垫圈的公差要求。

3.加工表面处理：为了延长模具的使用寿命，可以对模具进行表面处理，如镀硬铬、镀涂层等。

4.模具安装：模具的安装要牢固可靠，确保加工过程中没有松动和位移。

总结：垫圈落料冲孔复合模具设计的关键是尺寸精确、结构紧凑、制造成本低以及使用寿命长等。

通过合理的构造设计和工艺参数，可以实现高效、精确的垫圈制造。
