《网络设备互联》实训指导书河北能源职业技术学院计算机网络技术专业《网络设备互联》实训指导书一、实训项目名称网络管理与设备互联二、实训目的及要求通过组建网络与进行设备配置，实现网络的通信、安全操纵、资源共享等功能，一方面加深了对理论知识的懂得，另一方面更充分提高学生组网的动手能力，使学生能够通过配置网络设备实现网络设计与保护，能够具备从事网络规划、设计、应用方面的工作的技能。

三、实训内容实训项目一：vlan路由与rip【实验验证拓扑】【背景描述】上图是模拟某学校网络拓扑结构.在该学校网络接入层使用S2126,接入层交换机划分了办公网VLAN2与学生网VLAN4,VLAN2与VLAN4通过汇聚层交换机S3550与路由器A相连,另3550上有一个VLAN3存放一台网管机。

路由器A与B通过路由协议获取路由信息后,办公网能够访问B路由器后的。

为了防止学生网内的主机访问重要的，A路由器使用了访问操纵列表的技术作为操纵手段。

【题目要求】1、根据拓朴图分别在S2126与S3550创建相应VLAN，并在S2126上将F0/10-15加入VLAN2，将F0/16-20加入VLAN4，在S3550上将F0/10-12加入VLAN32、在两台交换机之间配置实现冗余链路，解决环路问题3、 S3550通过SVI方式与RA互连4、 S3550配置实现VLAN间互连5、 RA与RB之间使用PPP链路，使用PAP方式进行验证提高链路的安全性。

6、在全网运应RIPV2实现全网互连。

7、通过访问列表操纵所有人能够正常访问服务器，只有VLAN4不能够访问FTP服务。

8、通过有关命令显示并储存有关配置结果，并进行验证实训项目二：综合交换与静态路由【网络拓扑原型】【实验验证拓扑】说明：网络拓扑原型，即网络工程的实际应用；实验验证拓扑是为了进行试验进行的简化。

【背景描述】•某系统集成公司承接了一个企业网的搭建项目，通过现场勘测既充分与客户沟通，建议该网络使用经典三级网络架构。

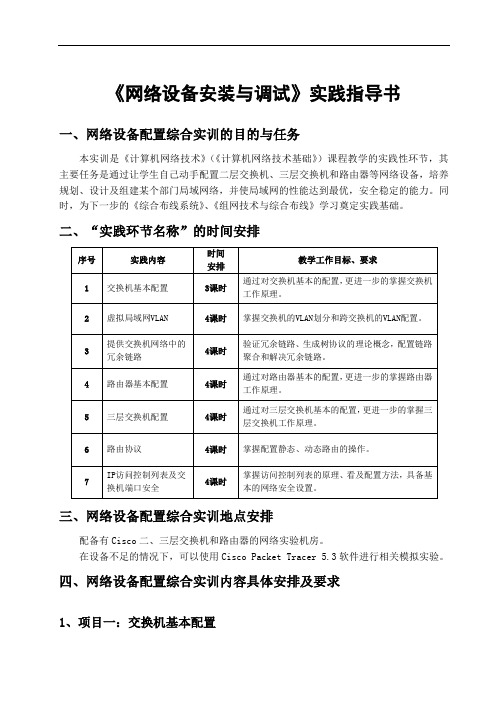

《网络设备安装与调试》实践指导书一、网络设备配置综合实训的目的与任务本实训是《计算机网络技术》（《计算机网络技术基础》）课程教学的实践性环节，其主要任务是通过让学生自己动手配置二层交换机、三层交换机和路由器等网络设备，培养规划、设计及组建某个部门局域网络，并使局域网的性能达到最优，安全稳定的能力。

同时，为下一步的《综合布线系统》、《组网技术与综合布线》学习奠定实践基础。

二、“实践环节名称”的时间安排三、网络设备配置综合实训地点安排配备有Cisco二、三层交换机和路由器的网络实验机房。

在设备不足的情况下，可以使用Cisco Packet Tracer 5.3软件进行相关模拟实验。

四、网络设备配置综合实训内容具体安排及要求1、项目一：交换机基本配置1.1、实习内容：如上图所示，使用一台计算机T1作为终端，用其RS-232串口与交换机Console口连接，用于配置交换机的名称和端口设置，查看交换机的版本以及运行信息。

使用计算机PC1、PC2和PC3，用直通线连接该计算机的RJ45端口，与交换机的0/1、0/3和0/5端口连接，以验证相关基本配置。

1.2、操作过程：⑴、状态切换、帮助和命令自动填充在T1打开远程终端，启动交换机，进入交换机命令行配置状态，掌握状态之间的切换。

①、用户模式（初始状态）进入特权模式：Switch> ……………………………………………………………（用户模式）②、输入命令进入特权模式：Switch>enable ……………………………………………………………（命令）Switch# ……………………………………………………………（特权模式）③、进入全局配置状态和命令自动填充：Switch#conf ……………………………………………………（按Tab键）Switch#configure ter ……（conf自动填充为configure，输入ter，按Tab键）Switch#configure terminal ……………（命令自动填充完毕，全局配置命令）Enter configuration commands, one per line. End with CNTL/Z.Switch(config)# ………………………………………………（全局配置状态）④、帮助命令：Switch(config)#？…………（帮助命令，显示当前状态下可输入命令或参数）请在实训报告中写出执行该命令后的结果。

《计算机网络》课程实训指导书山东XX大学XX学院XX系目录1实训目的和要求 (2)2所需设备及材料 (2)3实训计划及时间安排 (2)4实训内容及步骤 (2)5其他要求 (5)6参考资料 (5)一、实训目的和要求教学实训是学生在校期间的一个重要的教学环节。

通过本实训，要求学生能动手去组装一个典型的局域网，并能调试和运行网络操作系统，强化学生的网络硬件组装能力和网络的使用能力。

通过综合训练，加强实践环节，使得课堂上学得的理论在实践中灵活运用，培养学生的网络操作综合能力。

以满足和适应社会对学生的基本要求。

具体要求如下：1．通过实习，学生进一步消化和加深理论知识，培养学生综合运用理论知识解决实际问题的能力。

2．掌握局域网的设计组建方法（Windows 2000 server）与网络互连技术。

3．理解常用的网络服务(DHCP、DNS、IIS、FTP、路由服务、域控制器等)的工作原理，学会安装、配置、管理和使用它们。

4．学会使用常用的网络命令，并利用它们及相关软件分析、检测并排除网络故障。

二、所需设备及材料共分为6个组，每组所需设备及材料如下：1、计算机（带网卡、光驱、硬盘）：3台2、交换机或集线器：1个3、超五类非屏蔽双绞线：1箱/280米4、RJ-45水晶头：200个（2个/人）5、空白光盘（刻录网络操作系统）：10张6、测线仪：6个7、压线钳：6个（一）网络硬件安装完成服务器、工作站的硬件安装、网卡安装、电缆连接等工作。

（二）安装服务器1．安装Windows网络的服务器操作系统(推荐Windows 2000 Server或Windows 2000 Advance Server或Windows 2003)。

2．配置及调试服务器，使其操作系统能正常工作。

（三）安装网络工作站安装网络工作站操作系统（推荐Windows 2000 Professional，在需要时，上面安装的服务器也可以作为工作站使用）,并配置调试工作站，使其能正常工作。

《网络互联设备》实训报告一、实训人员二、实训仪器及设备锐捷RG-R1700路由器一台锐捷RG-S2126交换机一台计算机3台网线若干，配置线1条，广域网线（V35线）1条，排插一个，电源线2条三、实训步骤1. 实训1-交换机的基本配置实训目标：完成交换机的基本配置：交换机的连接，交换机的IP地址的设置，管理密码的设置，了解交换机的工作原理，能够对交换机的端口/MAC地址表进行设置、管理和查看，并能够对交换机进行TELNET的登陆。

实训操作：1.为交换机配置名称wl1312，特权密码12345，IP:172.168.1.2512.设置mac表老化时间400s3.设置交换机TELNET登陆，密码123454.测试2. 实训2-交换机VLAN、TRUNK的配置和测试实训目标：在交换上划分vlan，为不同vlan设置IP,将端口加入vlan，设置单臂路由器实现不同vlan间的通信实训操作：1.设置3个vlan，vlan 10，vlan 20，vlan 30，并为各个vlan设置IP2.将端口f0/2加入vlan10。

将f0/3，f0/4加入vlan 203.测试相同vlan间可以相互ping不同vlan间不能通信3.设置单臂路由器，将端口f0/6设置为串口，并加入不同vlan5.测试设置路由器后实现不同vlan间的通信3. 实训3-路由器的基本配置实训目标：路由器的基本配置：设置路由器的主机名，telnet登陆时的密码，进入特权层的密码的配置，设置路由器各端口的IP地址，路由器各端口配置的查看，当前运行配置的查看，并能够通过telnet进行登陆。

以及维护管理工具TFTP的使用实训操作：1.配置路由器的主机名，telnet登陆配置和telnet登陆密码，特权层的密码2.配置路由器各端口的IP查看f1/0端口的配置查看当前运行配置telnet登陆测试3.搭建TFTP服务器，并使用它保存当前的配置4. 实训4-路由的配置和广域网协议的配置实训目标：熟悉路由器的基本配置，及各种广域网协议的的配置实训操作：1.设置静态路由、默认路由，实现两个网络的通信DTE设置局域网口IP，广域网口IPDTE设置静态路由DCE设置局域网IP，广域网口IP，设置时钟DCE设置静态路由为计算机设置IP，可以相互ping通对方网络的主机2.配置动态路由RIP，配置HDLC，查看路由DCE端设置和shut ip routeDTE端设置和shut ip routePing测试3.配置动态路由OSPF，配置HDLC，查看路由DTE端设置和查看DCE端设置和查看Ping测试4.配置动态路由RIP，配置PPP协议，进行chap验证DTE端设置和查看DCE端设置和查看Ping测试5.配置动态路由RIP，配置FR协议DTE端设置和查看DCE端设置和查看Ping测试6.配置telnet，实现全网能够远程登录telnet登陆测试5. 实训5-路由器NAT的配置实训目标：实现内网用户能够访问internet，实现内网web发布和ftp服务，配置dhcp，能够为内网自动分配ip地址参数实现外网能访问内网web服务和FTP服务实训操作：DTE端（内网）设置设置局域网IP，广域网口IP，设置nat和封装hdlc设置rip路由，设nat地址池内网使用wamp架设web服务器，使用简易ftp服务器，此处省略截图DCE端（外网）设置设置局域网IP，设置广域网口IP，设置时钟设置RIP路由外网访问内网web服务器外网访问ftp服务器6.实训6-路由器访问控制列表的配置实训目标：通过在路由器上建立访问控制列表，实现对内部网络访问的控制实训操作：1.交换机vlan设置和路由器设置以实验5为基础，网络能ping通，此处省略解图2.在内外路由器上设置访问控制列表，禁止IP为172.18.50.3主机访问内部网络3.设置主机IP为172.18.50.3后做测试，发现已经无法访问内网主机4.设置主机IP为其他IP后做测试，后又能访问5.在外网路由器上配置扩展ACL不允许PC1所在网段访问PC2网段的telnet和web服务6.测试在设置规则前能ping通内网主机能访问web，也能telnet设置扩展规则后能ping通内网主机但是无法访问web，也无法telnet四、实训总结此次试训我们主要以交换机和路由器的操作为主，在试训中涉及到了交换机和路由器的基本配置命令，交换机的vlan划分，路由器的rip，ospf 协议，访问控制列表的设置等知识。
