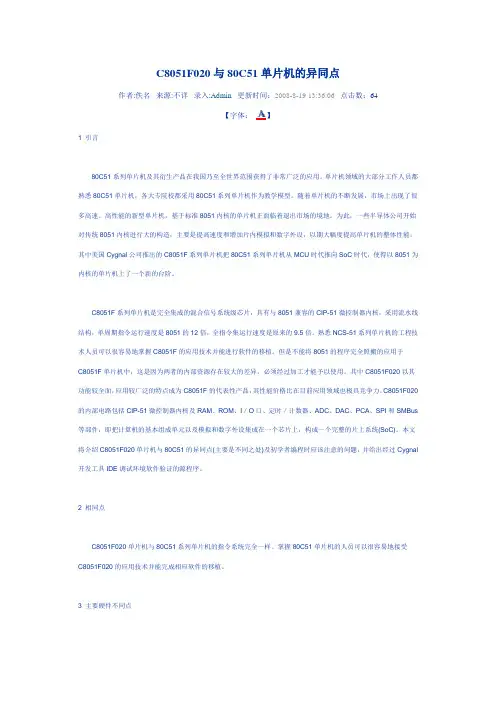

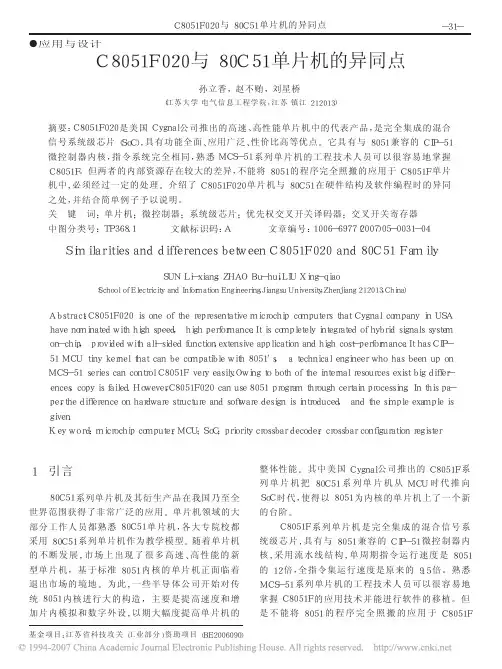

C8051F020与80C51单片机的异同点

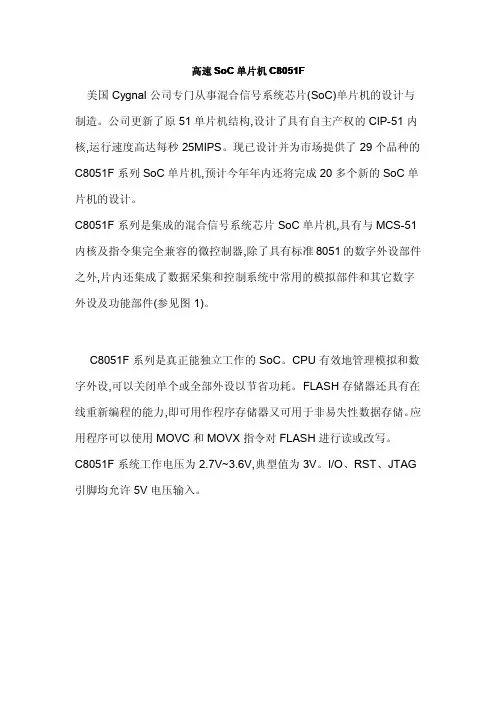

C8051F系列单片机是完全集成的混合信号系统级芯片,,具有与8051兼容的CIP-51微控制器内核,采用流水线结构,单周期指令运行速度是8051的12倍,全指令集运行速度是原来的9.5倍。
熟悉NCS-51系列单片机的工程技术人员可以很容易地掌握C8051F的应用技术并能进行软件的移植。
但是不能将8051的程序完全照搬的应用于C8051F单片机中,这是因为两者的内部资源存在较大的差异,必须经过加工才能予以使用。
C8051F020的内部电路包括CIP-51微控制器内核及RAM、ROM、I/O口、定时/计数器、ADC、DAC、PCA(印制电路组装)、SPI(串行外设接口)和SMBus等部件,即把计算机的基本组成单元以及模拟和数字外设集成在一个芯片上,构成一个完整的片上系统(SoC)。
2 相同点
C8051F020单片机与80C51系列单片机的指令系统完全一样。
掌握80C51单片机的人员可以很容易地接受C8051F020的应用技术并能完成相应软件的移植。
3 主要硬件不同点
3.1 运行速度
C8051F020的指令运行速度是一般80C51系列单片机的10倍以上。
因为其CIP-51中采用了流水线处理结构,已经没有了机器周期时序,指令执行的最小时序单位为系统时钟,大部分指令只要1~2个系统周期即可完成。
又由于其时钟系统比80C51的更加完善,有多个时钟源,且时钟源可编程,时钟频率范围为0~25 MHz,当CIP-5l工作在最大系统时钟频率25 MHz时,它的峰值速度可以达到25 MI/s,C8051F020已进入了8位高速单片机行列。
3.2 I/O端口的配置方式
C8051F020拥有8个8位的I/O端口,大量减少了外部连线和器件扩展,有利于提高可靠性和抗干扰能力。
其中低4个I/O端口除可作为一般的通用I/O端口外,还可作为其
他功能模块的输入或输出引脚,它是通过交叉开关配置寄存器XBR0、XBR1、XBR选择并控制的,它们控制优先权译码选择开关电路如图1所示,可将片内的计数器/定时器、串行总线、硬件中断、比较器输出及其它的数字信号配置为在端口I/O引脚出现,这样用户可以根据自己的特定需要选择所需的数字资源和通用I/O口。
数字交叉开关是一个比较大的数字开关网路,另外P1MDIN用于选择P1的输入方式是模拟输入还是数字输入,复位值为11111111B,即默认为数字输入方式。
而80C51单片机的I/O引脚是固定分配的,即占用引脚多,配置又不够灵活。
C8051F020通过优先权交叉开关译码器(如图2所示)控制数字开关网路,端口引脚的分配顺序是从P0.0开始一直到P3.7。
当交叉开关配置寄存器XBR0、XBR1和XBR2中外设的对应使能位被设置为逻辑“1”时,交叉开关将端口引脚分配给外设,例如,如果UARTOEN位(XBR0.2)被设置为逻辑“1”,则TX0和RX0引脚将分别被分配到P0.0和P0.1。
因为UART0有最高优先权,所以当UARTOEN位被设置为逻辑“1”时其引脚将总是被分配到P0.0和P0.1。
未被设置的交叉开关分配端口可作为通用I/O口。
注意:当选择了串行通信外设(即SMBus、SPI或UART)时,交叉开关将为所有相关功能分配引脚。
例如,不能为UART0功能只分配TX0引脚而不分配RX0引脚。
交叉开关寄存器被正确配置后,通过将XBARE(XBR2.6)设置为逻辑“1”来使能交叉开关。
3.3 内部功能
C8051F020内部带有数据采集所需的ADC和DAC,其中ADC有两个,一个是8路12位逐次逼近型ADC,可编程转换速率,最大为100 kS/s.可通过多通道选择器配置为单端输入或差分输入。
内有可编程增益放大器PGA用于将输入的信号放大,提高A/D的转换精度。
可编程增益为:0.5、1、2、4、8或16,复位时默认值为1。
另一个是8路8位ADC,可编程转换速率最大为500 kS/s,其可编程放大增益为0.5、1、2、4,复位时默认值为0.5。
有2个12位的DAC,用于将12位的数字量转换为电压量,可产生连续变化的波形,两路信号可同步输出。
3.4 外部接口
C8051F020外设还增添了三个串行口。
可同时与外界进行串行数据通信,SMBus兼容于
I2C串行扩展总线;SPI串行扩展接口;两个增强型UART串口。
C8051F020具有基于JTAG 接口的在系统调试功能,片内的调试电路通过JTAG接口可提供高速、方便的在系统调试。
4 软件编程举例
鉴于C8051F020在硬件方面与80C51的不同之处,故它们在软件编程时也会有所区别,这种区别主要体现在初始化程序上。
该程序是在Cygnal的开发工具即IDE调试环境中予以验证的。
在C8051F020软件编程中须首先设置看门狗定时器的工作状态,其次,要由内部振荡器控制寄存器OSCICN设置采用内部时钟还是外部时钟工作,若选择外部时钟可通过外部振荡器控制寄存器OSCXCN来选择适当的频率,再次,若选择的I/O口是低四个端口P0~P3作为工作口,需要设定寄存器XBR0、XBR1、XBR2(复位值为0),最后还要选择所用I/O口的输出方式,P0、P1、P2、P3口分别由POMDOUT、P1MD-OUT、P2MDOUT、P3MDOUT端口输出方式寄存器来选择,寄存器中的某位置0为漏极开路输出方式,置1则为推拉输出方式。
