汽车电气设备组成

简述汽车电气系统的组成及特点汽车电气系统是指汽车中负责电力供应和控制的系统，它由多个部分组成，包括电源系统、电器设备、电子设备和电气控制系统等。

汽车电气系统的主要特点是稳定可靠、安全性高、多样化和智能化等。

汽车电气系统的组成包括电源系统、电器设备、电子设备和电气控制系统等。

电源系统主要由蓄电池、发电机和整流器组成，负责为整个车辆提供电力。

电器设备包括灯光系统、喇叭、电动窗户、空调等，它们是车辆中各种功能模块的电力驱动装置。

电子设备包括电子控制单元（ECU）、传感器、显示屏等，它们负责监测和控制车辆的各种功能。

电气控制系统则是通过电路和开关来实现对车辆电力的分配和控制。

汽车电气系统的特点之一是稳定可靠。

汽车电气系统需要在各种复杂的环境条件下工作，如高温、低温、潮湿等，因此稳定可靠是其最基本的要求。

为了保证电气系统的稳定性，汽车电气系统采用了多种措施，如电气连接的可靠性设计、电器设备的防水防尘设计以及电气控制系统的故障检测和自动断电等。

这些措施可以有效地预防电气系统的故障和损坏，提高车辆的可靠性和安全性。

汽车电气系统的特点之二是安全性高。

汽车电气系统涉及到高压电力的传输和控制，因此安全性是其重要特点之一。

为了保证车辆和乘客的安全，汽车电气系统采用了多重安全保护措施，如过载保护、短路保护、过电压保护等。

汽车电气系统的特点之三是多样化。

随着汽车技术的不断发展，汽车电气系统的功能也越来越多样化。

除了传统的电器设备如灯光和空调，现代汽车还加入了许多新的电气设备，如倒车雷达、倒车影像、自动泊车、盲点监测等。

这些电气设备不仅提高了车辆的功能性和舒适性，还提升了驾驶的安全性和便利性。

汽车电气系统的特点之四是智能化。

随着电子技术的快速发展，汽车电气系统也不断智能化。

现代汽车电气系统采用了许多智能控制技术和人机交互技术，如车载通信系统、智能导航系统、语音识别系统等。

这些智能化技术使得车辆的控制更加方便和智能化，提升了驾驶的便利性和安全性。

汽车电气设备　绪　论 汽车上电气设备很多、可划分为八大部分：　①充电系　由蓄电池、发电机和调节器组成，是汽车低压电源。

　②起动系　由起动机和继电器组成。

其任务是起动机。

　③点火系　由点火线圈、分电器、火花塞等组成。

其功能是将低压电能转变为高压电，产生电火花，点燃气缸中的可燃混合气。

现代汽车发动机上使用的点火系统大致可分为传统触点式点火系统、电子点火系统和计算机控制点火系统三种。

　④照明及信号装置　包括各种照明和信号灯及喇叭、蜂鸣器等。

其任务是确保车内外照和保证各种运行条下的人车安全。

　⑤仪表　有电流表、机油压力表、水温表、燃油表、车速里程里和发动机转速表等。

汽车仪表正向数字化、屏幕化发展。

属于汽车的监测设备。

　⑥舒乐系统　主要有暖风机、空调、音响视听装置等。

其任务是为驾驶员和乘客提供良好的工作条件和舒适安乐的环境。

　⑦微机控制系统　包括发动机变速中心（EEC）、车辆行驶中心（VEC）、驾驶员信息中心（DIC）三大类。

目前己进入实用阶阶段的电子控制装置有：电子控制燃油喷射系统（EFI）、电子控制式自动变速器（EAT）、电子防包死制动装置（ABS）。

　　⑧辅助电器　包括电刮水器、电动汽油泵、挡风玻璃洗涤设备、电动玻璃、电动座椅、防无线电干扰设备等。

电系的特点也基本一致，可用十六个字概括：　①两个电源　蓄电池和发电机。

蓄电池主要在起动时供电。

发电机是主要电源，它在汽车正常运行中时向用电设备供电，同时还给蓄电池充电。

　②低压直流　汽车用电源电压有6V、12V、24V三种　③并联单线　④负极搭铁　汽车中包括电源、点火、起动、信号照明、仪表和辅助电气装置等构成的电气系统。

① 电源系统:汽车上用电所需的电能，由发电机和蓄电池两个电源供应。

发电机是由汽车发动机带动发电的，附有电压等调节装置，以保证电压等参数的稳定，传统的发电机为直流发电机，现在大都用硅整流交流发电机。

② 点火系统:用以保证准时而可靠地点燃汽油机中的可燃混合气（见汽油机点火系统）。

简述汽车电气系统的组成
汽车电气系统是汽车上使用电能、电子设备和通信系统的总称,是汽车电子控制单元的重要组成部分。

该系统由多个组件组成,包括电力系统、控制系统、通信系统、照明系统和音响系统等。

1. 电力系统
电力系统是汽车电气系统的核心部分,包括发电机、电池、充电系统和配电系统。

发电机将机械能转化为电能,电池将电能储存在电池中,充电系统将电池中的电能储存到配电系统中,配电系统将电能传输到汽车控制系统。

2. 控制系统
控制系统是汽车电气系统的核心部分,包括传感器、执行器和控制单元。

传感器用于检测车辆的状态,执行器用于控制车辆的运动,控制单元则用于协调传感器和执行器的工作。

3. 通信系统
通信系统用于连接车辆和外部设备,包括电话、互联网和娱乐系统。

通过通信系统,驾驶员可以与家人和朋友保持联系,同时还可以使用车内的娱乐系统、导航系统和电话系统等。

4. 照明系统
照明系统用于提供车内和行李箱的照明。

该系统包括多个组件,包括灯泡、灯具和照明控制器。

灯泡用于提供光线,灯具用于安装多个灯泡,照明控制器则用于控制多个灯具的亮度和颜色。

5. 音响系统
音响系统用于提供车内的娱乐和通信功能。

该系统包括多个组件,包括扬声
器、音响控制器和音频信号处理器。

扬声器用于播放音乐,音响控制器则用于控制多个扬声器的音量和音质,音频信号处理器则用于处理音频信号。

除了以上列出的组件,汽车电气系统还包括其他一些组件,如空调系统、加热系统、座椅加热系统、车窗控制系统和防盗系统等。

这些组件共同构成了一个完整的汽车电气系统,为驾驶员提供了安全、舒适和便利的驾驶体验。

汽车电气设备构造与维修第一章：汽车电气设备概述教学目标：1. 了解汽车电气设备的作用和重要性。

2. 掌握汽车电气设备的基本组成部分。

3. 熟悉汽车电气设备的发展趋势。

教学内容：1. 汽车电气设备的作用和重要性。

2. 汽车电气设备的基本组成部分：发电机、起动机、点火系统、照明系统、仪表盘等。

3. 汽车电气设备的发展趋势：新能源汽车、智能汽车等。

教学活动：1. 引入讨论：汽车电气设备在日常汽车使用中的作用和重要性。

2. 讲解演示：汽车电气设备的基本组成部分和功能。

3. 小组讨论：汽车电气设备的发展趋势及其对行业的影响。

作业：1. 研究一种新型汽车电气设备的技术特点和应用。

第二章：发电机与起动机教学目标：1. 掌握发电机和起动机的构造和工作原理。

2. 学习发电机和起动机的维修方法。

3. 了解发电机和起动机在汽车电气设备中的作用。

教学内容：1. 发电机的构造和工作原理：交流发电机、直流发电机等。

2. 起动机的构造和工作原理：电动起动机、液压起动机等。

3. 发电机和起动机的维修方法：检查、更换、调试等。

教学活动：1. 讲解演示：发电机和起动机的构造和工作原理。

2. 实践操作：发电机和起动机的检查和维修。

3. 小组讨论：发电机和起动机在汽车电气设备中的作用及其重要性。

作业：1. 完成发电机和起动机的检查和维修操作。

第三章：点火系统教学目标：1. 掌握点火系统的构造和工作原理。

2. 学习点火系统的维修方法。

3. 了解点火系统在汽车电气设备中的作用。

教学内容：1. 点火系统的构造：点火线圈、点火塞、点火开关等。

2. 点火系统的工作原理：低压电路、高压电路、点火时机等。

3. 点火系统的维修方法：检查、更换、调试等。

教学活动：1. 讲解演示：点火系统的构造和工作原理。

2. 实践操作：点火系统的检查和维修。

3. 小组讨论：点火系统在汽车电气设备中的作用及其重要性。

作业：1. 完成点火系统的检查和维修操作。

第四章：照明系统教学目标：1. 掌握照明系统的构造和工作原理。

汽车电气设备的组成一、引言汽车电气设备是现代汽车中不可或缺的重要部分，它们为汽车提供了电力、控制和通信等功能。

本文将对汽车电气设备的组成进行详细介绍。

二、汽车电气系统概述1. 汽车电气系统的作用汽车电气系统主要负责为整个汽车提供动力和控制，包括发电机、蓄电池、线路、保险丝、开关等部件。

它们共同构成了一个复杂的系统，使得整个汽车能够顺利运行。

2. 汽车电气系统的分类按照功能和位置不同，可以将汽车电气系统分为以下几类：（1）动力系统：主要由发动机和发电机组成，负责为整个汽车提供动力。

（2）辅助系统：主要由蓄电池、线路、保险丝和开关等组成，负责为整个汽车提供控制和通信功能。

（3）安全系统：主要由灯光、喇叭等组成，负责为驾驶员提供安全保障。

三、发动机启动系统1. 发动机启动器发动机启动器是一种特殊的直流电机，它能够产生足够的扭矩来启动发动机。

它通常安装在发动机上，与齿轮相连，通过电路控制来启动发动机。

2. 蓄电池蓄电池是汽车电气系统中最重要的部件之一，它能够储存电能并为整个汽车提供电力。

蓄电池通常由铅和酸组成，具有较高的能量密度和较长的使用寿命。

3. 发电机发电机是汽车中最重要的部件之一，它能够将发动机产生的机械能转化为电能，并为整个汽车提供所需的电力。

发电机通常由转子、定子、滑环和刷子等组成。

四、点火系统1. 点火线圈点火线圈是汽车点火系统中最重要的部件之一，它能够将低压直流电转化为高压脉冲信号，并传递给火花塞。

点火线圈通常由铁芯、绕组、绝缘材料和外壳等组成。

2. 火花塞火花塞是汽车点火系统中另一个重要的部件，它负责将高压脉冲信号转化为强大的电火花，并点燃燃料混合物。

火花塞通常由中心电极、侧电极、陶瓷绝缘体和外壳等组成。

五、照明系统1. 前大灯前大灯是汽车照明系统中最重要的部件之一，它负责为驾驶员提供前方可见性。

前大灯通常由灯泡、反光镜和透镜等组成。

2. 尾灯尾灯是汽车照明系统中另一个重要的部件，它负责为后方车辆提供可见性。

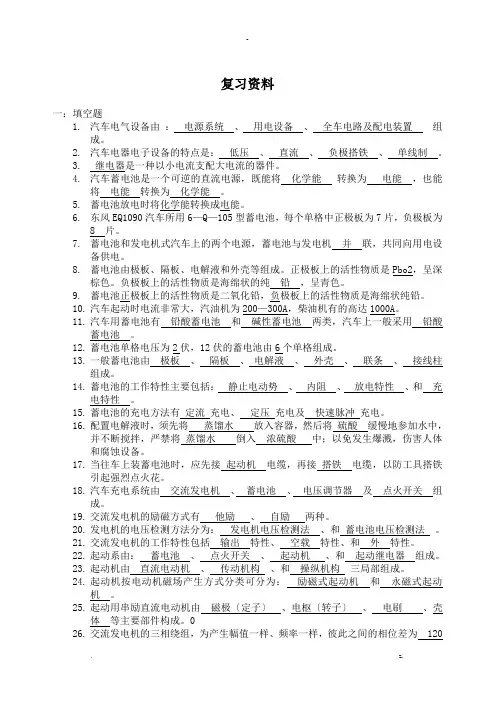

复习资料一：填空题1.汽车电气设备由：电源系统、用电设备、全车电路及配电装置组成。

2.汽车电器电子设备的特点是：低压、直流、负极搭铁、单线制。

3.继电器是一种以小电流支配大电流的器件。

4.汽车蓄电池是一个可逆的直流电源，既能将化学能转换为电能，也能将电能转换为化学能。

5.蓄电池放电时将化学能转换成电能。

6.东风EQ1090汽车所用6—Q—105型蓄电池，每个单格中正极板为7片，负极板为8 片。

7.蓄电池和发电机式汽车上的两个电源，蓄电池与发电机并联，共同向用电设备供电。

8.蓄电池由极板、隔板、电解液和外壳等组成。

正极板上的活性物质是Pbo2，呈深棕色。

负极板上的活性物质是海绵状的纯铅，呈青色。

9.蓄电池正极板上的活性物质是二氧化铅，负极板上的活性物质是海绵状纯铅。

10.汽车起动时电流非常大，汽油机为200—300A，柴油机有的高达1000A。

11.汽车用蓄电池有铅酸蓄电池和碱性蓄电池两类，汽车上一般采用铅酸蓄电池。

12.蓄电池单格电压为2伏，12伏的蓄电池由6个单格组成。

13.一般蓄电池由极板、隔板、电解液、外壳、联条、接线柱组成。

14.蓄电池的工作特性主要包括：静止电动势、内阻、放电特性、和充电特性。

15.蓄电池的充电方法有定流充电、定压充电及快速脉冲充电。

16.配置电解液时，须先将蒸馏水放入容器，然后将硫酸缓慢地参加水中，并不断搅拌，严禁将蒸馏水倒入浓硫酸中；以免发生爆溅，伤害人体和腐蚀设备。

17.当往车上装蓄电池时，应先接起动机电缆，再接搭铁电缆，以防工具搭铁引起强烈点火花。

18.汽车充电系统由交流发电机、蓄电池、电压调节器及点火开关组成。

19.交流发电机的励磁方式有他励、自励两种。

20.发电机的电压检测方法分为：发电机电压检测法、和蓄电池电压检测法。

21.交流发电机的工作特性包括输出特性、空载特性、和外特性。

22.起动系由：蓄电池、点火开关、起动机、和起动继电器组成。

23.起动机由直流电动机、传动机构、和操纵机构三局部组成。

汽车电气系统的组成与特点汽车电气系统是汽车的重要组成部分之一，其性能好坏直接影响汽车的动力性、经济性、可靠性，安全性、舒适性以及排放等性能。

汽车电气系统是现代汽车发展水平的一个重要标志，其科技含量已成为衡量现代汽车档次的重要指标之一。

随着科技的发展，集成电路和微型电子计算机在汽车上的广泛应用，电器的数量在增加、功率在增大，产品的质量、性能在提高，结构更趋于完善。

汽车维修材料工应了解和掌握电气系统的构造、配件识别及原理，对其正确收发与保管是十分必要的。

一、汽车电气系统的组成现代汽车所装备的电气系统，按其用途可大致归纳并划分为下面四部分：1．电源系统电源系统包括蓄电池、发电机及其调节器。

前两者是并联工作，发电机是主电源，蓄电池是辅助电源。

发电机配有调节器的作用是在发电机转速升高时，自动调节发电机的输出电压使之保持稳定。

2．用电系统汽车上用电系统大致可分为以下几类：(1)起动系：主要机件是启动机，其任务是起动发动机。

(2)点火系：它是汽油发动机的组成部分，包括电子点火系统或传统点火系统的全部组件。

其任务是产生高压电火花，按发动机的工作顺序点燃气缸内的可燃混合气。

(3)照明系统：包括车内外各种照明灯以及保证夜间安全行车所必须的灯光，其中以前照明灯最为重要。

军用车辆还增设了防空照明。

(4)信号系统：包括电喇叭、蜂鸣器、闪光器及各种信号灯等，主要用来保证安全行车所必要的信号。

(5)电子控制系统：主要指由微机控制的装置，包括：电子控制点火装置、电子控制燃油喷射装置、电子控制防抱死制动装置、电子控制自动变速装置等，分别用来提高汽车的动力性、经济性、安全性、排气净化和操纵自动化等性能。

(6)辅助电器：包括电动刮水器、低温起动预热装置、空调器、收录机、点烟器、防盗装置、玻璃升降器、座椅调节器等。

辅助电器有日益增多的趋势，主要向舒适、娱乐、保障安全方面发展。

3．检测系统包括各种检测仪表如电压表、电流表、水温表、油压表、燃油表、车速里程表、发动机转速表和各种报警灯，用来监测发动机和其它装置的工作情况。

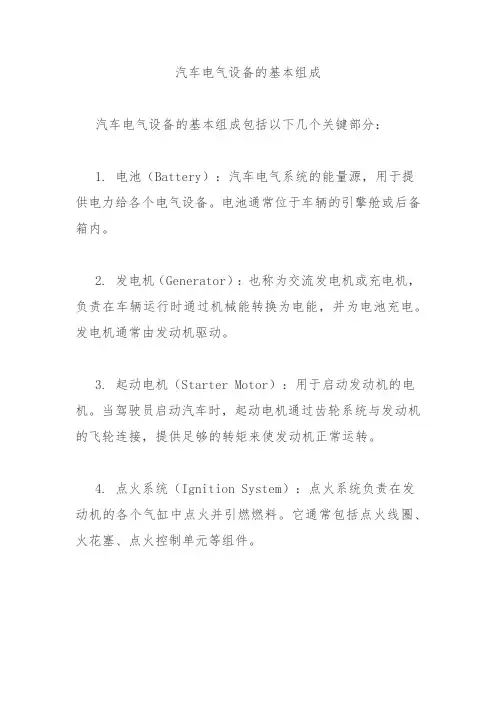

汽车电气设备的基本组成汽车电气设备的基本组成包括以下几个关键部分：1. 电池（Battery）：汽车电气系统的能量源，用于提供电力给各个电气设备。

电池通常位于车辆的引擎舱或后备箱内。

2. 发电机（Generator）：也称为交流发电机或充电机，负责在车辆运行时通过机械能转换为电能，并为电池充电。

发电机通常由发动机驱动。

3. 起动电机（Starter Motor）：用于启动发动机的电机。

当驾驶员启动汽车时，起动电机通过齿轮系统与发动机的飞轮连接，提供足够的转矩来使发动机正常运转。

4. 点火系统（Ignition System）：点火系统负责在发动机的各个气缸中点火并引燃燃料。

它通常包括点火线圈、火花塞、点火控制单元等组件。

5. 发动机控制单元（Engine Control Unit，ECU）：ECU 是一个电子控制模块，负责监测和控制发动机的各个参数，以实现最佳燃油效率和排放控制。

6. 照明系统（Lighting System）：包括车头灯、尾灯、制动灯、转向灯等照明设备，用于提供照明和信号指示。

7. 仪表板（Dashboard）：包括速度表、转速表、油量表、温度表等仪表，用于显示车辆的状态和性能指标。

8. 充电系统（Charging System）：用于给车辆上的电子设备充电，如手机充电器插座、USB接口等。

9. 通信与娱乐系统（Communication and Entertainment System）：包括收音机、音响系统、导航系统、蓝牙连接等设备，提供车内的通信和娱乐功能。

10. 辅助电气设备：还包括风扇、空调、加热器、电动窗户、电动座椅调节等辅助电气设备，用于提供舒适和便利功能。

这些是汽车电气设备的基本组成部分，它们协同工作，确保车辆的正常运行、驾驶安全和舒适性。

需要注意的是，不同型号和车辆制造商可能会在电气设备方面有所不同，并引入特定的功能和技术。

简述汽车电气系统的组成汽车电气系统是现代汽车中不可或缺的一部分，它由多个组件和子系统组成，为汽车提供电力和控制信号，保证汽车的正常运行。

下面将介绍汽车电气系统的组成。

1. 电源系统：汽车电气系统的电源通常是由蓄电池提供的。

蓄电池是一种装有化学物质的设备，能够将化学能转化为电能。

蓄电池通过发动机的充电系统进行充电，然后将电能供给整个汽车的电气设备。

2. 起动系统：起动系统主要由起动电机和启动开关组成。

当驾驶员转动钥匙或按下按钮时，启动开关会激活起动电机，使发动机转动，从而引发燃烧过程，使发动机正常运转。

3. 充电系统：充电系统主要由发电机、电压调节器和电池组成。

发电机通过发动机的运转产生电能，然后由电压调节器将电压稳定在适当的范围内，以保证电气设备正常工作，并将多余的电能充电到蓄电池中。

4. 点火系统：点火系统是引发发动机燃烧的关键部分，主要由点火线圈、点火开关和火花塞组成。

点火线圈将低电压转化为高电压，点火开关激活线圈，使火花塞产生火花，引燃混合气体，从而使发动机正常工作。

5. 照明系统：照明系统包括前大灯、尾灯、转向灯等。

它们通过电路和开关与电源连接，提供必要的照明功能，以确保驾驶者的安全和便利。

6. 倒车雷达和摄像头系统：这些系统通过传感器和摄像头检测车辆周围的障碍物，并通过车载显示器提供图像或声音警告，帮助驾驶员在倒车时避免碰撞。

7. 导航和娱乐系统：这些系统通过GPS和多媒体设备，为驾驶员提供导航和娱乐功能，使驾驶过程更加安全和愉快。

8. 空调和加热系统：这些系统通过电动机、传感器和控制单元，调节车内温度和湿度，提供舒适的驾驶环境。

9. 安全和辅助系统：这些系统包括制动系统、稳定控制系统、防抱死制动系统、车身稳定控制系统等，通过传感器和控制单元监测车辆状态，并提供相应的控制信号，提高行车安全性。

10. 通信和连接系统：这些系统包括蓝牙、USB接口、无线充电等，使驾驶者能够与外部设备进行通信和连接，提供更多的便利和娱乐功能。

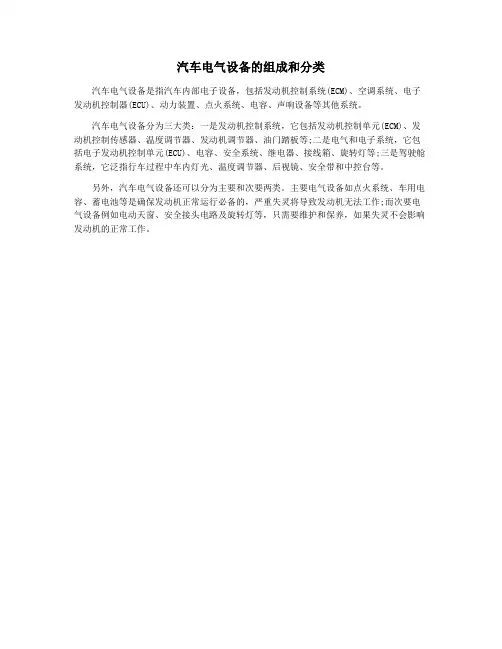

汽车电气设备的组成和分类
汽车电气设备是指汽车内部电子设备，包括发动机控制系统(ECM)、空调系统、电子发动机控制器(ECU)、动力装置、点火系统、电容、声响设备等其他系统。

汽车电气设备分为三大类：一是发动机控制系统，它包括发动机控制单元(ECM)、发动机控制传感器、温度调节器、发动机调节器、油门踏板等;二是电气和电子系统，它包括电子发动机控制单元(ECU)、电容、安全系统、继电器、接线箱、旋转灯等;三是驾驶舱系统，它泛指行车过程中车内灯光、温度调节器、后视镜、安全带和中控台等。

另外，汽车电气设备还可以分为主要和次要两类。

主要电气设备如点火系统、车用电容、蓄电池等是确保发动机正常运行必备的，严重失灵将导致发动机无法工作;而次要电气设备例如电动天窗、安全接头电路及旋转灯等，只需要维护和保养，如果失灵不会影响发动机的正常工作。

一、汽车电器主要组成部分(简述汽车电气设备的作用与组成?)1．电源系统包括蓄电池、发电机、调节器。

其中发电机为主电源，发电机正常工作时，由发电机向全车用电设备供电，同时给蓄电池充电。

调节器的作用是使发电机的输出电压保持恒定。

蓄电池，蓄电池为可逆的直流电源。

在汽车上使用最广泛的是起动用铅蓄电池，它与发动机并联，向用电设备供电。

蓄电池的作用是：当发动机启动时，向启动机和点火系供电；在启动机不发电或电压较低的情况下向用电设备供电；当用电设备同时接入较多，发电机超载时，协助发电机供电；当蓄电池存电不足，而发电机负载又较少时，它可将发电机的电能转变为化学能储存起来。

因此它在汽车上占有重要位置。

如何正确使用和维护保养蓄电池，对延长蓄电池的使用寿命极为重要。

所以，汽车修理厂要担负维护、修理及启用新蓄电池等作业项目。

发电机是汽车电系的主要电源，它在正常工作时，对除起动机以外的所有的用电设备供电，并向蓄电池充电，以补充蓄电池在使用中所消耗的电能。

汽车所用的发电机有直流发电机、交流发电机。

直流发电机是利用机械换向器整流，交流发电机是利用硅二极管整流，故又称硅整流发电机。

汽车用电器都是按照一定的直流电压设计的，汽油机常用12V，柴油机常用24V。

在汽车上，发电机既是用电器的电源，又是蓄电池的充电装置。

为了满足用电器和蓄电池的要求对发电机的供电电压和电流变化范围也有一定的限制。

直流发电机所匹配的调节器一般都是由电压调节器，电流限制器，截断继电器三部分组成。

而交流发电机调节器都可大大简化。

由于硅二极管具有单向导电的特性，当发电机电压高于蓄电池动势时，二极管有阻止反向电流的作用，所以交流发电机不再需要截流继电器。

由于交流发电机具有限制输出电流的能力因此也不再需要限流器。

但它的电压仍是随转速变化而变化的，所以为了得到恒定的直流电压，还必需装有电压解调器。

2．启动系统包括串励式直流电动机、传动机构、控制装置。

其作用是用于启动发动机。
