武汉理工大学检测技术Chapter2 PPT课件
- 格式：ppt
- 大小：5.29 MB
- 文档页数：98
下载文档原格式
合集下载
焊接质量检测技术(第2版)高职PPT完整全套教学课件
任务三 焊接接头的 渗透探伤
一、渗透探伤的概述 二、渗透探伤剂及设备 三、渗透探伤方法
任务三 焊接接头的 渗透探伤
一 渗透探伤的概述
1.渗透探伤的基本原理
上一页
下一页
目录
任务三 焊接接头的 渗透探伤
一 渗透探伤的概述
2.渗透探伤的特点 （1）只能探伤表面开口缺陷的分布，难以确定缺陷的实际深度。 （2）可以探伤黑色及有色金属、陶瓷、塑料、玻璃制品等。 （3）渗透探伤的原理简明易懂，设备简单，方法灵活，缺陷显示直观，探伤灵敏 度高，探伤费用低。 （4）探伤结果受操作者技术水平的影响较大。 （5）由于渗透探伤只能探伤表面开口缺陷，所以一般应当和其它无损探伤方法配 合使用才能最终确定缺陷性质。
目的：
保证不合格的原材料不投产，不合格的零部件不组装，不合格的组 装不焊接，不合格的焊缝必返工，不合格的产品不出厂。
上一页
下一页
目录
职 业 入 门 二、焊接检验的分类
1.非破坏性检验方法
上一页
下一页
目录
职 业 入 门 二、焊接检验的分类
2.破坏性检验方法
上一页
下一页
目录
HANJIE ZHILIANG JANCE JISHU
任务三 焊接接头的 渗透探伤
二 渗透探伤剂及设备
(4) 显象剂 显象剂分为干式显象剂和湿式显象剂两大类。 ① 干式显象剂 干式显象剂为白色无机粉末，如MgO，ZnO，TiO2（钛白）粉笔末，高岭土等。
② 湿式显象剂 水悬浮湿式显象剂、水溶性湿式显象剂、溶剂悬浮湿式显象剂。 a. 水悬浮湿式显象剂是干粉显象剂按一定比例加入水中配制而成，不适用于水洗 型渗透液体系中，要求零件表面有较高的光洁度。 b. 水溶性湿式显象剂是将显象剂结晶粉末溶解在水中而制成。不适用于水洗型渗 透液体系中，并且要求零件表面有较高的光洁度。 c. 溶剂悬浮湿式显象剂是将显象粉末加在易挥发的有机溶剂中，如丙酮、苯、二甲 苯等。着色渗透液配合使用,灵敏度较高。
传感器和检测技术ppt课件
17.黄俊钦．静、动态数学模型的实用建模方法．北京：机械工业出版社， 1988
18. 马修水. 瑞士SYLVAC电容测量系统的发展. 工具技术，1989 (12)
19.于静江，周春晖．过程控制中的软测量技术．控制理论与应 用．1996,13(2)
20. 骆晨钟，邵惠鹤．软测量技术及其工业应用．仪表技术及传感器．
17
传感器原理及其应用－教学层次
中专级 大专级 本科级 硕士级 ……
精选ppt课件
18
谢谢！
传感器与检测技术 教学组
精选ppt课件
19
参 考 文 献 （续）
13.张正伟．传感器原理及应用．北京：中央广播电视大学出版社，1997
14.周春晖. 过程控制工程手册. 北京: 化学工业出版社，1993
15. 陈守仁. 自动检测技术及仪表. 北京: 机械工业出版社，1989
16. 费业泰. 误差理论与数据处理. 北京:机械工业出版社, 2002
课时数
2 4 6 2 4 6 8 2 34
作业 实验
* * * * * * *
15
参考文献
1. 王化祥,张淑英．传感器原理及应用．天津：天津大学出版社，1991 2. 常健生. 检测与转换技术. 北京:机械工业出版社. 2001 3. 严钟豪，谭祖根. 非电量电测技术. 北京：机械工业出版社，2003 4. 强锡富. 传感器. 北京：机械工业出版社，1998 5. 贾伯年，俞朴. 传感器技术. 南京：东南大学出版社，1992 6. 王俊杰. 检测技术与仪表. 武汉. 武汉理工大学出版社，2002 7. 郭振芹．非电量的电测量．北京：中国计量出版社，1986 8. 郁有文，常健，程继红编著. 传感器原理及工程应用. 西安：西安电子科
检测技术及仪表课件(PPT 85张)
s
5. 示值 示值也称测得值、测量值或读数。它是指由测量器具给出的被测 量的量，由数值和单位两部分组成。
第二章 测量误差及其分析
6.测量误差 由测量器具测得的结果与被测量真值之间的差异称为测量误差。 实际测量中，主、客观诸多因素都将影响测量结果。例如，测量系 统不可能做到绝对精确，测量方法有些可能还不尽完善，测量人员 的操作可能不熟练或在测量中存在疏忽；此外，还有环境影响，外 界干扰等。这些因素都会导致测量误差。测量误差不可能完全消除， 只能根据需要和可能将其限制在一定范围内。 7.等精度测量和非等精度测量 短时期内，在对同一被测量进行多次测量的过程中，保持影响 测量精度的所有主、客观测量因素或条件不变，这样的测量称作等 精度测量。所谓短时期，可理解为能保证测量精度要求的时间间隔。 在同一被测量的多次重复测量中，如果影响测量精度的所有主、客 观条件全部或者部分发生了改变，则这样的测量称为非等精度测量 或不等精度测量。
第二章 测量误差及其分析
二.相对误差
相对误差又叫相对真误差，它是绝对误差与被测量的真值之比，常用 百分数表示。若用符号 表示相对误差，则
x 100 % A 0
(2-1-5)
第二章 测量误差及其分析
相对误差用来说明测量精度的高低，又可分为：
(1)实际相对误差 实际相对误差定义为
A
x
A
100 %
(2-1-6)
(2)示值相对误差
示值相对误差也叫标称相对误差，定义为
x
x
x
100 %
(2-1-7)
第二章 测量误差及其分析
差
如果测量误差不大，可用示值相对误差 x 代替实际误 A 相差较大，两者 应加以区别。 和 A ，但若 x
5. 示值 示值也称测得值、测量值或读数。它是指由测量器具给出的被测 量的量，由数值和单位两部分组成。
第二章 测量误差及其分析
6.测量误差 由测量器具测得的结果与被测量真值之间的差异称为测量误差。 实际测量中，主、客观诸多因素都将影响测量结果。例如，测量系 统不可能做到绝对精确，测量方法有些可能还不尽完善，测量人员 的操作可能不熟练或在测量中存在疏忽；此外，还有环境影响，外 界干扰等。这些因素都会导致测量误差。测量误差不可能完全消除， 只能根据需要和可能将其限制在一定范围内。 7.等精度测量和非等精度测量 短时期内，在对同一被测量进行多次测量的过程中，保持影响 测量精度的所有主、客观测量因素或条件不变，这样的测量称作等 精度测量。所谓短时期，可理解为能保证测量精度要求的时间间隔。 在同一被测量的多次重复测量中，如果影响测量精度的所有主、客 观条件全部或者部分发生了改变，则这样的测量称为非等精度测量 或不等精度测量。
第二章 测量误差及其分析
二.相对误差
相对误差又叫相对真误差，它是绝对误差与被测量的真值之比，常用 百分数表示。若用符号 表示相对误差，则
x 100 % A 0
(2-1-5)
第二章 测量误差及其分析
相对误差用来说明测量精度的高低，又可分为：
(1)实际相对误差 实际相对误差定义为
A
x
A
100 %
(2-1-6)
(2)示值相对误差
示值相对误差也叫标称相对误差，定义为
x
x
x
100 %
(2-1-7)
第二章 测量误差及其分析
差
如果测量误差不大，可用示值相对误差 x 代替实际误 A 相差较大，两者 应加以区别。 和 A ，但若 x

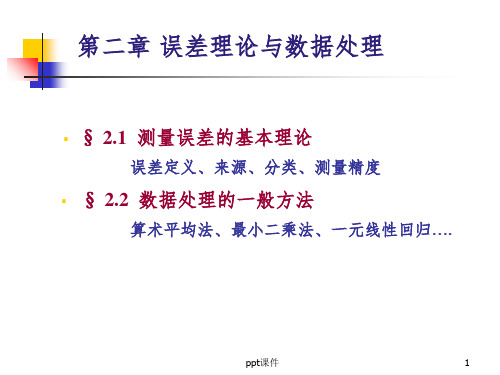

【学习课件】第2章误差理论与数据处理-检测技术基础
第二章 误差理论与数据误差定义、来源、分类、测量精度
▪ § 2.2 数据处理的一般方法
算术平均法、最小二乘法、一元线性回归….
ppt课件
1
基本理论
§ 2.1.1 测量误差的定义
定义： 测量结果与其真值的差异
定性概念，定量表示
xxx0
真值： 被测量的客观真实值
(3) 此法只适合于测量数据大于10个的情况
ppt课件
11
数据处理
§ 2.2.3 最小二乘法
• 直线拟合
• 曲线拟合
• 多项式回归 • •••••
••
一元线性回归方程 一元非线性回归方程 多元线性回归
ppt课件
12
数据处理 一元线性回归方程
拟合直线形式： yˆ b0 bxt
实际测量值 yt 与回归值 yˆt之差: ytyˆtytb0btx
(2) 系统误差( system error ) ： 性质：有规律，可再现，可以预测 原因：原理误差、方法误差、环境误差、使用误差 处理：理论分析、实验验证→ 修正
(3) 粗大误差( abnormal error ) ： 性质：偶然出现，误差很大，异常数据，与有用数据混在一起 原因：装置误差、使用误差 处理：判断、剔除
准确度： 性质： 测量结果与真值的接近程度，系统误差的影响程度
表述： 平均值与真值的偏差 ( deviation ) 精确度： ( 正确度)
性质： 系统误差和随机误差综合影响程度
表述： 不确定度 ( uncertainty ) 工程表示：引用误差，最大允许误差相对于仪表测量范围地百分数
A max 0.1, 0.2, 0.5, 1.0, 1.5, 2.5, 5.0 七级
• 曲线问题
▪ § 2.2 数据处理的一般方法
算术平均法、最小二乘法、一元线性回归….
ppt课件
1
基本理论
§ 2.1.1 测量误差的定义
定义： 测量结果与其真值的差异
定性概念，定量表示
xxx0
真值： 被测量的客观真实值
(3) 此法只适合于测量数据大于10个的情况
ppt课件
11
数据处理
§ 2.2.3 最小二乘法
• 直线拟合
• 曲线拟合
• 多项式回归 • •••••
••
一元线性回归方程 一元非线性回归方程 多元线性回归
ppt课件
12
数据处理 一元线性回归方程
拟合直线形式： yˆ b0 bxt
实际测量值 yt 与回归值 yˆt之差: ytyˆtytb0btx
(2) 系统误差( system error ) ： 性质：有规律，可再现，可以预测 原因：原理误差、方法误差、环境误差、使用误差 处理：理论分析、实验验证→ 修正
(3) 粗大误差( abnormal error ) ： 性质：偶然出现，误差很大，异常数据，与有用数据混在一起 原因：装置误差、使用误差 处理：判断、剔除
准确度： 性质： 测量结果与真值的接近程度，系统误差的影响程度
表述： 平均值与真值的偏差 ( deviation ) 精确度： ( 正确度)
性质： 系统误差和随机误差综合影响程度
表述： 不确定度 ( uncertainty ) 工程表示：引用误差，最大允许误差相对于仪表测量范围地百分数
A max 0.1, 0.2, 0.5, 1.0, 1.5, 2.5, 5.0 七级
• 曲线问题
