电线电缆绝缘老化机理及其表现形式研究

电线电缆绝缘材料及护套材料的老化分析电线电缆是现代社会中电力传输、信息传递的必备工具，而绝缘材料和护套材料是电线电缆的重要组成部分，保障着电线电缆的安全稳定运行。

然而，绝缘材料和护套材料随着使用时间的增长会出现老化现象，从而影响着电线电缆的使用寿命和安全性。

因此，本文对电线电缆绝缘材料及护套材料的老化进行分析。

绝缘材料的选择对电线电缆的性能和寿命有着很大的影响，而绝缘材料的老化主要表现为热老化和光老化两种。

1. 热老化热老化是指在高温下，绝缘材料因受热引起化学反应而发生老化变化。

绝缘材料老化时，发生材料分子链断裂，氧化反应，导致化学结构的改变和物理性能的下降。

热老化的影响因素主要包括温度、时间和氧气。

一般来说，温度越高、时间越长、氧气越多，绝缘材料老化的速度就越快。

因此，选用具有较好的耐热性能的绝缘材料能够延长电线电缆的使用寿命。

光老化是指在太阳光照射下，绝缘材料因受紫外线、可见光和红外线等光线的照射而发生老化的变化。

光老化对电线电缆的影响主要表现在两个方面。

第一方面，光老化会导致绝缘材料的物理性能发生变化。

长时间受光照射的绝缘材料表面会出现龟裂、开裂、剥落等现象，从而降低绝缘材料的拉伸强度和断裂伸长率。

第二方面，光老化会影响绝缘材料的电学性能。

光照射会使绝缘材料的介电常数变化，增加介电损耗和耐受电场强度的下降。

护套材料是电线电缆的外层保护材料，主要起着防水、防腐、防晒等作用。

护套材料的老化对电线电缆的安全稳定运行也有着很大的影响，主要表现在以下几个方面。

1. 机械性能护套材料的机械性能主要包括拉伸强度、断裂伸长率、硬度等指标，老化后这些机械性能的指标都会下降，致使护套材料变得脆化，易于破裂或剥落，从而降低电缆的机械强度和耐久性。

2. 电学性能护套材料中所含的填料和添加剂，可能会对电气性能产生影响，如介电强度、电阻率等参数的变化，从而使电线电缆在使用过程中存在漏电、短路等故障风险。

护套材料在高温条件下，易出现老化变化。

XLPE电力电缆绝缘老化分析摘要：本文对电缆的绝缘老化原因和主要绝缘监测技术进行分析，首先建立了气隙局放等效电路模型，在此基础上搭建电缆绝缘介质气隙放电仿真模型。

提出基于监测电缆绝缘介质局部放电信号为主的模糊综合评价法，为基于局部放电信号的电缆绝缘监测提供了理论依据。

关键词：电力电缆；绝缘老化；仿真模型1电缆绝缘老化故障及监测方法1.1绝缘材料老化基于物联网的配电线路监测系统，由前端的智能电网传感器和通常电缆绝缘劣化分为电劣化、热劣化、化学劣化、机械劣化及鼠虫害引起的劣化等。

最常见的类型是电劣化。

电劣化的主要形式有局部放电劣化和电树枝劣化。

电缆浸水是影响电缆安全运行的主要隐患。

研究表明，聚乙烯聚合物的绝缘老化需要先经过树枝老化。

1.2绝缘监测方法现有的电缆绝缘性检测方法分为离线检测试验和绝缘在线监测两种。

而离线检测多以周期预防性试验为主。

预防性实验的模式为周期巡检、定期停电实验。

离线检测方法主要包括介质损耗检测试验、直流耐压试验、局部放电试验及交流耐压试验等。

传统的电缆离线检测方法需要停电为辅，这对人们的生产、生活带来极大的困扰，难以适应当今电网全面自动化、智能化的趋势。

在线监测可以在对电缆无任何损伤情况下实现对电缆的绝缘水平评估、实时掌握电缆运行状况。

其独特的优势成为近几年来学者们热衷的话题。

国内外主流的电缆在线监测方法有直流分量法、直流叠加法、交流叠加法、介质损耗法、局部放电法、低频叠加法等依托电信号监测的方法以及温度分布测量法、电缆应力测量法等物理特征监测方法。

1.3局放在线监测方法监测局部放电信号是定量分析绝缘劣化的主要方式之一，可以判断内部是否存在缺陷，作为警告或预警信息。

还可根据信号分析电缆的老化情况，预估电缆的剩余使用寿命。

局部放电会产生的放电现象有很多种，有些诸如电流脉冲、介质损耗突然增大、电磁波辐射等电气现象，另外一些则属于非电气现象，例如光、热、噪声等。

通过这些现象完成对局部放电现象的监测。

电线电缆绝缘材料及护套材料的老化分析
1.材料老化机理
电线电缆绝缘材料及护套材料在长期使用过程中，受到温度、湿度、氧气、紫外线等
外界因素的影响，会发生老化现象。

常见的材料老化机理有热老化、氧化老化、紫外线老
化等。

在研究过程中，可以通过对老化前后样品的化学、物理性质进行对比分析，了解老
化机理。

2.老化性能测试
对于电线电缆绝缘材料及护套材料的老化性能，可以通过一系列的测试手段进行评价。

常见的老化性能测试方法有耐热性测试、耐氧化性测试、耐湿热性测试、耐紫外线性能测
试等。

通过这些测试，可以评估材料在不同环境条件下的老化性能，并对材料进行筛选和
改进。

3.老化机制研究
在材料老化的过程中，会发生一系列的物理、化学变化，从而导致材料性能的降低。

通过研究老化前后材料的化学、物理性质的变化规律，可以深入了解老化机制。

可以通过
拉伸试验、热分析等测试手段，了解材料的断裂强度、热性能和分子结构等变化。

4.老化评估方法
对于电线电缆绝缘材料及护套材料的老化评估，可以通过定期采样、加速老化试验、
实际使用环境下的老化评估等方法进行。

定期采样可以监测材料在实际使用过程中的老化
情况；加速老化试验通过提高温度、湿度等条件，使材料在短时间内发生老化，快速评估
材料的老化性能；实际使用环境下的老化评估可以对电线电缆进行长期的监测，评估材料
的老化程度。

通过以上研究方法，可以对电线电缆绝缘材料及护套材料的老化进行分析和评估，为
材料的选用和使用提供科学依据，从而提高电线电缆的使用寿命和安全性能。

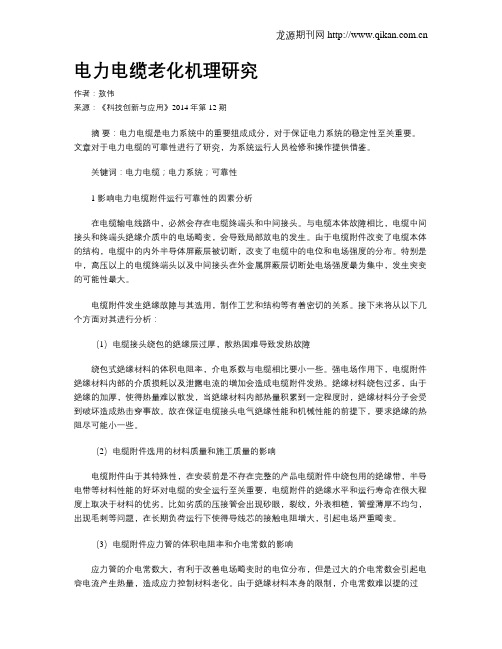

电力电缆老化机理研究作者：敖伟来源：《科技创新与应用》2014年第12期摘要：电力电缆是电力系统中的重要组成成分，对于保证电力系统的稳定性至关重要。

文章对于电力电缆的可靠性进行了研究，为系统运行人员检修和操作提供借鉴。

关键词：电力电缆；电力系统；可靠性1 影响电力电缆附件运行可靠性的因素分析在电缆输电线路中，必然会存在电缆终端头和中间接头。

与电缆本体故障相比，电缆中间接头和终端头绝缘介质中的电场畸变，会导致局部放电的发生。

由于电缆附件改变了电缆本体的结构，电缆中的内外半导体屏蔽层被切断，改变了电缆中的电位和电场强度的分布。

特别是中，高压以上的电缆终端头以及中间接头在外金属屏蔽层切断处电场强度最为集中，发生突变的可能性最大。

电缆附件发生绝缘故障与其选用，制作工艺和结构等有着密切的关系。

接下来将从以下几个方面对其进行分析：（1）电缆接头绕包的绝缘层过厚，散热困难导致发热故障绕包式绝缘材料的体积电阻率，介电系数与电缆相比要小一些。

强电场作用下，电缆附件绝缘材料内部的介质损耗以及泄露电流的增加会造成电缆附件发热。

绝缘材料绕包过多，由于绝缘的加厚，使得热量难以散发，当绝缘材料内部热量积累到一定程度时，绝缘材料分子会受到破坏造成热击穿事故。

故在保证电缆接头电气绝缘性能和机械性能的前提下，要求绝缘的热阻尽可能小一些。

（2）电缆附件选用的材料质量和施工质量的影响电缆附件由于其特殊性，在安装前是不存在完整的产品电缆附件中绕包用的绝缘带，半导电带等材料性能的好坏对电缆的安全运行至关重要，电缆附件的绝缘水平和运行寿命在很大程度上取决于材料的优劣。

比如劣质的压接管会出现砂眼，裂纹，外表粗糙，管壁薄厚不均匀，出现毛刺等问题，在长期负荷运行下使得导线芯的接触电阻增大，引起电场严重畸变。

（3）电缆附件应力管的体积电阻率和介电常数的影响应力管的介电常数大，有利于改善电场畸变时的电位分布，但是过大的介电常数会引起电容电流产生热量，造成应力控制材料老化。

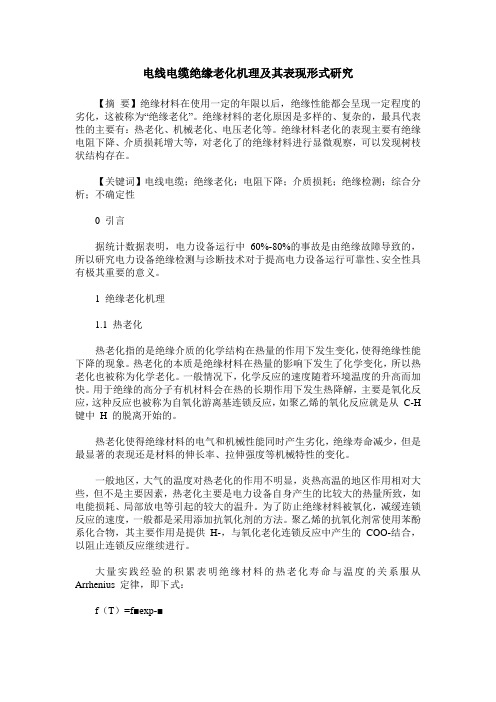

电线电缆绝缘老化机理及其表现形式研究【摘要】绝缘材料在使用一定的年限以后，绝缘性能都会呈现一定程度的劣化，这被称为“绝缘老化”。

绝缘材料的老化原因是多样的、复杂的，最具代表性的主要有：热老化、机械老化、电压老化等。

绝缘材料老化的表现主要有绝缘电阻下降、介质损耗增大等，对老化了的绝缘材料进行显微观察，可以发现树枝状结构存在。

【关键词】电线电缆；绝缘老化；电阻下降；介质损耗；绝缘检测；综合分析；不确定性0 引言据统计数据表明，电力设备运行中60%-80%的事故是由绝缘故障导致的，所以研究电力设备绝缘检测与诊断技术对于提高电力设备运行可靠性、安全性具有极其重要的意义。

1 绝缘老化机理1.1 热老化热老化指的是绝缘介质的化学结构在热量的作用下发生变化，使得绝缘性能下降的现象。

热老化的本质是绝缘材料在热量的影响下发生了化学变化，所以热老化也被称为化学老化。

一般情况下，化学反应的速度随着环境温度的升高而加快。

用于绝缘的高分子有机材料会在热的长期作用下发生热降解，主要是氧化反应，这种反应也被称为自氧化游离基连锁反应，如聚乙烯的氧化反应就是从C-H 键中H 的脱离开始的。

热老化使得绝缘材料的电气和机械性能同时产生劣化，绝缘寿命减少，但是最显著的表现还是材料的伸长率、拉伸强度等机械特性的变化。

一般地区，大气的温度对热老化的作用不明显，炎热高温的地区作用相对大些，但不是主要因素，热老化主要是电力设备自身产生的比较大的热量所致，如电能损耗、局部放电等引起的较大的温升。

为了防止绝缘材料被氧化，减缓连锁反应的速度，一般都是采用添加抗氧化剂的方法。

聚乙烯的抗氧化剂常使用苯酚系化合物，其主要作用是提供H-，与氧化老化连锁反应中产生的COO-结合，以阻止连锁反应继续进行。

大量实践经验的积累表明绝缘材料的热老化寿命与温度的关系服从Arrhenius 定律，即下式：f（T）=f■exp-■其中：f（T）表示老化状态的物理量；E■为引起老化所必须的能量；T为热力学温度；f■、k均为常数；由上式可以看出T 越高，对材料的绝缘要求也越高，相同绝缘材料的使用寿命成指数下降。

电线电缆绝缘材料及护套材料的老化分析
随着使用时间的增加，电线电缆绝缘材料及护套材料的老化问题逐渐凸显。

因此，对
于电线电缆绝缘材料及护套材料的老化分析非常重要。

本文将从老化机理、老化因素和老
化特征三个方面对电线电缆绝缘材料及护套材料的老化进行分析。

一、老化机理
电线电缆绝缘材料及护套材料老化的机理复杂，但总的来说，老化主要是由以下几个
方面引起的：
（1）热老化：当电缆绝缘材料和护套材料长时间暴露在高温环境中时，会发生热老化，导致绝缘材料和护套材料的物化性能降低，使其导电性能下降。

二、老化因素
（3）电压:当电缆绝缘材料长期承受高电压时，由于绝缘材料分子结构发生变化，导
致其导电性能下降。

（5）机械应力: 电缆在运行过程中会承受拉伸、挠曲、折弯等机械应力，并随时间的推移发生疲劳现象，使绝缘材料和护套材料的物理性能和机械性能降低。

三、老化特征
（1）色泽的变化：当电缆绝缘材料和护套材料长时间暴露于高温、紫外线等环境中时，会出现颜色的变化，从原来的白色或透明色变为黄色或灰色。

（2）硬度的下降：当电线电缆绝缘材料和护套材料经过长时间的使用之后，硬度会变得更加柔软，且更容易被划伤或被损坏。

（3）抗张强度的下降：当电线电缆绝缘材料和护套材料发生了老化之后，其机械性能就会受到影响，抗张强度也会下降。

（4）介电性能下降：电缆绝缘材料和护套材料老化后，其介电常数和介质损耗角正比多项式下降，从而导致电缆的信号传输性能降低。

（5）化学性能下降：当电缆绝缘材料和护套材料老化时，化学性能也会受到影响，如表面起泡、龟裂、断裂等。

电力电缆故障原因和检测方法研讨7篇第1篇示例：电力电缆故障是电力系统中常见的问题，可能导致断电、火灾等严重后果，因此及时发现并修复电缆故障至关重要。

本文将探讨电力电缆故障的原因及检测方法，并为读者提供相关知识和技巧。

一、电力电缆故障原因：1.绝缘老化：电力电缆长时间使用会导致绝缘老化，绝缘性能下降，容易出现绝缘击穿、漏电等故障。

2.外部损伤：电缆在安装和维护过程中可能遭受外部损伤，如机械刮擦、挤压等，导致绝缘层破损，进而引发故障。

3.接头质量：电力电缆的接头质量直接影响整个线路的安全稳定运行。

如果接头接触不良、接线不牢固等，容易造成故障。

4.过载运行：电缆长时间过载运行会产生高温，导致绝缘老化加速，继而引发故障。

5.环境因素：电力电缆安装环境潮湿、高温、腐蚀等因素会影响电缆的绝缘性能，增加故障的发生概率。

1.红外热像仪检测：利用红外热像仪可以检测电力电缆温度异常情况，及时发现因过载等原因引发的故障。

2.低频耐压测试：通过低频耐压测试可以检测电力电缆的绝缘老化情况，判断是否存在绝缘击穿等问题。

3.局部放电检测：利用局部放电检测仪器可以检测电力电缆的局部放电情况，判断绝缘层是否存在缺陷。

4.超声波检测：超声波检测仪器可以检测电力电缆的绝缘破损情况，帮助定位故障点。

5.电流监测：通过电流监测仪器可以监测电力电缆的运行状态，如是否存在漏电等问题。

电力电缆故障的原因多种多样，但通过科学的检测方法可以及时发现并解决问题。

在日常运行中，建议定期对电力电缆进行检测，保证电力系统的安全稳定运行。

希望本文对读者有所帮助，谢谢观看。

第2篇示例：电力电缆是输送电能的重要设备，一旦出现故障将会给生产和生活带来极大的影响。

及时发现和排除电力电缆故障是非常重要的。

本文将从电力电缆故障的原因及检测方法进行探讨。

一、电力电缆故障原因1. 绝缘老化电力电缆绝缘老化是导致电缆故障的主要原因之一。

随着使用时间的增长，电缆中的绝缘材料会发生老化，导致绝缘性能下降。

交联聚乙烯电力电缆绝缘老化机理摘要：本文包含交联聚乙烯电力电缆绝缘老化机理的基本知识。

通过概念解释和要点讲解，了解影响交联聚乙烯电力电缆绝缘性能变化的因素，掌握交联聚乙烯连理电缆绝缘老化机理。

关键词：因素；老化机理及形态电缆绝缘材料的绝缘性能随时间的增加发生不可逆下降的现象称为绝缘老化。

其表现形势主要有击穿强度降低，介质损耗增加，机械性能或其他性能下降等。

一、影响交联聚乙烯电力电缆绝缘性能的因素1.制造工艺和绝缘原材料（1）制造厂家所用绝缘材料或制造过程中侵入水分及其他杂质，都将引起结缘性能降低。

（2）制造工艺落后（如湿法交联）导致交联绝缘层中遗留下水分，起泡或致屏蔽层不能均匀紧贴在主绝缘上，产生微笑的缝隙，都将降低交联电缆的绝缘性能。

2．运行条件（1）运行电压不正常，电压越高，击穿电压越低。

电压作用时间足够长时，则易引起击热穿或电老化，使电缆绝缘击穿电压急剧下降。

（2）超负荷运行，电缆过热，当温度高达至一定值时，绝缘的击穿电压将大幅度下降。

（3）电压性质对电缆绝缘也有影响：冲击击穿电压较工频击穿电压高；直流电压下，介质损耗小，击穿电压较工频击穿电压高；高频下局部放电严重，发热严重，其击穿电压最低。

（4）交联绝缘是固体绝缘，其累计效应也不容忽视。

多次施加同样幅值的电压，每次产生一定程度的绝缘损伤，而不像油浸类绝缘有一定的自愈能力，因此其损伤可逐步积累，最后导致交联绝缘彻底击穿。

（5）任何外力破坏，机械应力损伤，都将使电缆的整体结构受到破坏而导致水分及其他有害杂质侵入，可迅速降低交联绝缘的击穿强度。

二、交联聚乙烯电力电缆绝缘老化机理及形态在电场的长时间作用下逐渐使绝缘介质的物理、化学性能发生不可逆的劣化，最终导致击穿，即称老化。

电老化的类型有电离性老化，电导性老化和电解性老化。

前两种主要在交变电场下产生，后一种主要在直流电场下产生。

有机介质表面绝缘性能破坏的表现，还有表面漏电起痕。

1.电离性老化在绝缘介质夹层或内部如果存在气隙或气泡，在交变电场下气隙或气泡的场强较临近绝缘介质内的场强大得多，而气体的起始电离场强又比固体介质低的多，所以在该气隙或气泡内很容易发生电离。

电线电缆绝缘材料老化问题及质量控制摘要：电线电缆绝缘材料老化是一个常见且严重的问题，会导致电线电缆的性能下降甚至出现安全隐患。

本文主要探讨了电线电缆绝缘材料老化的原因和表现，并提出了相应的质量控制措施。

期望通过本文的研究，可以提高电线电缆绝缘材料的质量，并降低老化问题的发生率，保障电线电缆的安全性和可靠性。

关键词：电线电缆；绝缘材料；老化问题；质量控制电线电缆作为电力传输和信息传输的重要设备，其质量和安全性对于现代社会的正常运行至关重要。

然而，随着使用时间的增长，电线电缆绝缘材料往往会出现老化问题，导致绝缘性能下降，甚至出现故障和安全隐患。

因此，对电线电缆绝缘材料的老化问题进行深入了解并采取有效的质量控制措施是至关重要的。

电线电缆绝缘材料老化问题1.电线电缘绝缘材料老化原因1.1高温、高湿环境的影响在高温下，绝缘材料中的聚合物链会发生断裂，使得材料的强度和韧性下降。

同时，热氧老化也是影响绝缘材料性能的重要因素。

在高温下，绝缘材料中的氧分子与材料中的聚合物产生反应，形成氧化产物，导致材料的耐热性、耐电气应力性能等下降。

此外，高湿环境中的水分可与绝缘材料中的聚合物发生反应，影响材料的绝缘性能。

水分的存在会降低绝缘材料的体积电阻率，并且导致电气击穿的风险增加。

1.2光辐射和氧化作用光辐射会导致绝缘材料中的聚合物链断裂和交联变化，使材料的性能逐渐下降。

特别是在紫外线辐射的作用下，绝缘材料中的聚合物链会发生链断裂和氧化反应，导致材料硬化、弹性降低和颜色变化等。

此外，光辐射还会加速分子链的老化，使绝缘材料更容易发生断裂和开裂。

此外，绝缘材料中的氧分子与材料中的聚合物发生化学反应。

这种反应会导致聚合物分子链断裂和交联变化，使绝缘材料的性能下降。

氧化作用主要是由氧气和热量引起的，因此在高温和高湿环境下，绝缘材料更容易受到氧化作用的影响。

氧化作用还会产生氧化产物，如酸和酮等，这些产物会进一步降低绝缘材料的性能，如硬化、增大电阻等。

电线电缆绝缘材料及护套材料的老化分析【摘要】本文围绕电线电缆绝缘材料和护套材料的老化问题展开研究，主要包括老化机理分析、老化影响因素探究、老化测试方法比较、不同材料老化特性对比以及老化机理与结构性能关系研究。

通过深入探讨这些内容，可以更好地了解电线电缆老化的原因和影响因素。

结合实验数据对不同材料的老化特性进行对比分析，揭示了不同材料的优劣势和应用范围。

结合研究成果总结出电线电缆老化问题的综合分析和展望，展示了相关研究的应用前景，并为未来研究提供了一定的参考和指导。

通过这些研究成果，能够更好地推动电线电缆绝缘材料和护套材料的老化问题的解决和技术提升。

【关键词】电线，电缆，绝缘材料，护套材料，老化分析，老化机理，老化影响因素，老化测试方法，材料老化特性，结构性能，应用前景，研究成果1. 引言1.1 研究背景电线电缆作为电力传输和通信的重要组成部分，在现代社会中起着至关重要的作用。

随着使用时间的增长，电线电缆中的绝缘材料和护套材料会受到各种外界因素的影响，导致老化现象的发生。

为了保障电线电缆的安全可靠运行，对绝缘材料和护套材料的老化机理及影响因素进行深入研究势在必行。

研究背景中，首先需要了解老化对电线电缆性能和寿命的影响。

随着电线电缆的使用时间增长，绝缘材料和护套材料会发生老化变化，使得电线电缆的绝缘性能下降，其耐热、抗拉伸等性能也会受到影响。

这些变化可能导致电线电缆的故障率增加，从而影响电力传输和通信的正常运行。

研究背景中也需要分析当前电线电缆老化分析的研究现状。

目前，国内外关于电线电缆绝缘材料和护套材料老化机理的研究已取得一定进展，但在应用前景、老化测试方法等方面仍存在较大的挑战和不足之处。

对电线电缆绝缘材料和护套材料的老化分析进行深入研究，对提高电线电缆的可靠性和安全性具有重要意义。

1.2 研究目的研究目的是为了深入了解电线电缆绝缘材料和护套材料的老化机理，探究其老化影响因素，比较不同材料的老化特性，并研究老化机理与结构性能之间的关系。
