人防设计中扩散室和集气室的作用

人防工程常用术语普及（值得收藏）1.防护门：能阻挡冲击波但不能阻挡毒剂通过的门。

2.防护密闭门：既能阻挡冲击波又能阻挡毒剂通过的门。

3.密闭门：能阻挡毒剂通过但不能阻挡冲击波通过的门。

4.门框墙：在门孔四周保障门扇就位并承受门扇传来的荷载的墙（包括与之相连的顶、底板部分）。

5.防爆波活门：简称活门。

装于通风口或排烟口处，在冲击波到来时能迅速自动关闭的防冲击波设备。

6.密闭阀门：保障通风系统密闭的阀门。

包括手动式和手、电动两用式密闭阀门。

7.自动排气活门：靠阀门两侧空气压差作用自动启闭的具有抗冲击波余压功能的排风活门。

能直接抗冲击波的称防爆超压排气活门。

8.防护密闭隔墙：既能抗御核爆冲击波和炸弹气浪作用，又能阻止毒剂通过的隔墙。

9.密闭隔墙：主要用于阻止毒剂通过的隔墙。

10.防冲击波闸门：防冲击波由管道到进入工程内部的闸门。

11.平时：和平时期的简称。

指国家或地区既无战争又无明显战争威胁的时期。

12.战时：战争时期的简称。

指国家或地区自开始转入战争状态直至战争结束时期。

13.临战期：临战时期的简称。

国家或地区自明确进入战前准备状态直至战争开始之前的时期。

14.冲击波：空气冲击波的简称。

核爆炸在空气中形成的具有空气参数强间断面的纵波。

15.冲击波超压：冲击波压缩区内超过周围大气压的压力值。

16.地面超压：人防工程室外地面的冲击波超压峰值。

17.核爆动荷载：核爆炸产生的冲击波和土中压缩波对人防工程结构形成的动荷载。

18.主体：人防工程中，能满足预定的防护要求，并能体现其主要功能的部分。

一般指最后一道密闭门（若无防毒要求时，指防护门）以内的部分。

19.口部：人防工程中主体与地表面的连接部分。

一般包括出入口和进排风口的门外通道、竖井、扩散室、密闭通道、防毒通道、洗消间（简易洗消间）、滤毒室以及窗井等。

20.主要出入口：指战时主要出入口。

战时空袭后，人员或车辆出入较有保障，使用较方便的出入口。

21.密闭通道：在出入口的防护密闭门与密闭门之间或两道密闭门之间靠密闭隔绝作用阻挡毒剂等侵入工程内部的空间。

【专业知识】人防工程通风【学员问题】人防工程通风？【解答】指人防工程的通风系统及滤毒间的设计和应用。

人防工程通风比一般地下工程通风复杂，因为人防工程存在一个消波滤毒的问题。

即保证这类工程具有防原子、防化学、防细菌的三防能力，用以消除冲击波、放射性尘埃、化学毒剂、细菌等的危害，同时还需要把清净无毒的空气送人工程内部。

三防通风设施平时不必一律装备齐全，只预留位置，在应急之时即行安装。

这些设施对设计地下工程通风的主要影响，是在通风系统中增加了一部分阻力，或者说增加了一部分通风动力的消耗。

风流运动规律是空气由压力高的地方流向压力低的地方，地下工程通风就是利用工程内外空气压力之差，促进空气按所需的方向和数量流动的种技术措施。

地下工程通风的基本任务是，向地下各工作地点供给足够数量的新鲜空气，稀释和排除各种有害物质（包括炮烟、有害气体和粉尘），调节工程内部的气象条件，创造舒适的劳动环境。

人防工程还要造成超压，防止有毒气体渗漏到工程内部，保证工程具有三防的能力。

人防工程的进风系统包括：进风口、扩散室、洗消间、滤毒箱、通风机、消音器及其连接这些设备的管道；排风系统包括：排风口、消音器、排气活门等及其连接这些设备的管道。

平时使用时除通风机及消音器外均可省去。

一般单元地下室、地下车间、小型洞室，进、排风组成一个系统，可省略排风系统。

实践证明，人防工程的通风滤毒室（间）的设计、施工和使用，应符合下列原则：1．通风滤毒间应位于工事坚固的地区，并力求染毒管路（滤毒前的管路）段最短。

一般人防掩体、地下医院的通风滤毒间设在工事首部。

2．在较长的地下坑道分区段通风时，要每一区段设一通风间，为造成两翼对角通风，滤毒通风间可设在各该区段的中间。

3．滤毒通风间应有足够的安装面积，一般不小于15～20㎡.4．为保证清洁通风和滤毒通风的转换和通风系统的严密，应在滤毒装置前后设有密闭活门。

5．重要的地下工程，为保护过滤装置不被大量粉尘所堵塞，可在滤毒器前方设置除尘器。

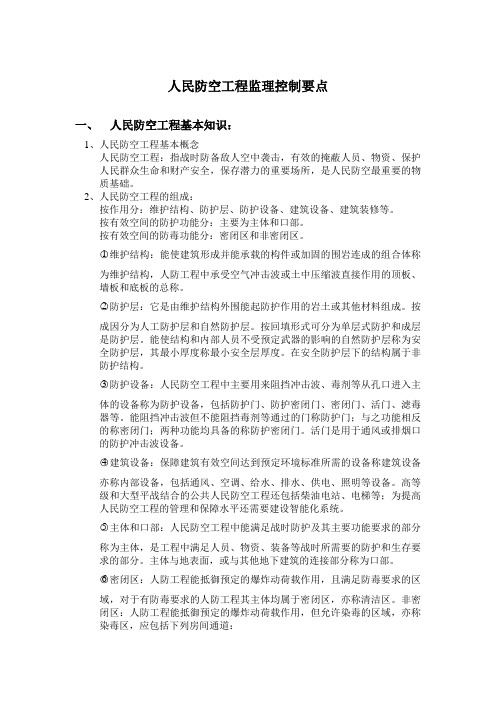

人民防空工程监理控制要点一、人民防空工程基本知识：1、人民防空工程基本概念人民防空工程：指战时防备敌人空中袭击，有效的掩蔽人员、物资、保护人民群众生命和财产安全，保存潜力的重要场所，是人民防空最重要的物质基础。

2、人民防空工程的组成：按作用分：维护结构、防护层、防护设备、建筑设备、建筑装修等。

按有效空间的防护功能分：主要为主体和口部。

按有效空间的防毒功能分：密闭区和非密闭区。

○1维护结构：能使建筑形成并能承载的构件或加固的围岩连成的组合体称为维护结构，人防工程中承受空气冲击波或土中压缩波直接作用的顶板、墙板和底板的总称。

○2防护层：它是由维护结构外围能起防护作用的岩土或其他材料组成。

按成因分为人工防护层和自然防护层。

按回填形式可分为单层式防护和成层是防护层。

能使结构和内部人员不受预定武器的影响的自然防护层称为安全防护层，其最小厚度称最小安全层厚度。

在安全防护层下的结构属于非防护结构。

○3防护设备：人民防空工程中主要用来阻挡冲击波、毒剂等从孔口进入主体的设备称为防护设备，包括防护门、防护密闭门、密闭门、活门、滤毒器等。

能阻挡冲击波但不能阻挡毒剂等通过的门称防护门；与之功能相反的称密闭门；两种功能均具备的称防护密闭门。

活门是用于通风或排烟口的防护冲击波设备。

○4建筑设备：保障建筑有效空间达到预定环境标准所需的设备称建筑设备亦称内部设备，包括通风、空调、给水、排水、供电、照明等设备。

高等级和大型平战结合的公共人民防空工程还包括柴油电站、电梯等；为提高人民防空工程的管理和保障水平还需要建设智能化系统。

○5主体和口部：人民防空工程中能满足战时防护及其主要功能要求的部分称为主体，是工程中满足人员、物资、装备等战时所需要的防护和生存要求的部分。

主体与地表面，或与其他地下建筑的连接部分称为口部。

○6密闭区：人防工程能抵御预定的爆炸动荷载作用，且满足防毒要求的区域，对于有防毒要求的人防工程其主体均属于密闭区，亦称清洁区。

人防设计6大难点总结图2 防护单元划分示意图当某个防护单元遭到破坏时，其他单元仍然能良好运转。

同一防护单元内部为了防止弹药爆炸后，弹片等物体损伤人的生命，应分别设置抗爆单元（每单元面积不大于500m2）。

人防主体的上部建筑层数为 10 层及 10 层以上，或其上部也为人防主体时，该人防主体可以不划分防护单元和抗爆单元，因为由于楼板的遮挡，可以不考虑遭炸弹破坏（图 3）。

图3 不划分防护单元和抗爆单元的条件3 人防出入口——满足人与物资顺利地进入人防主体人防工程形成封闭的主体后，需要有出入口来满足人和物资安全地出入人防内部。

每个防护单元至少具备两个出入口，一个是室外主要出入口，能满足战前、战时和战后的使用，因而在战前和战后都不能先于人防主体受到损害；另一个是次要出入口，能满足战前使用即可，战时需要封闭或封堵，战后不作要求。

由于出入口是整个人防封闭主体上的“缝隙”，所以口部成为人防防护的薄弱环节（图 4）。

图4 人防主入口设置人防室外主要出入口的设置，首先应满足在战时不得被地面其他构筑物损害而对口部形成堵塞的要求，所以口部应按防倒塌棚架设计。

在不影响平时使用的前提下，应优先选用与主体脱离的独立式出入口，当用地确实紧张的时候，可以采用附壁式出入口，但是出入口投影范围内的上方不得有构筑物（图 5）。

图5 人防室外出入口形式4 人防通风——保障人防内的掩蔽人员在战时正常呼吸在人防主体和人防口部位置确认后，通风成为最重要的设计内容。

人防内部的空气通过超压排风（空气从压力高的一侧流向压力低的一侧）的形式进行流动，如表 1 所示，可以看出，位于防护单元主体以上的功能性房间均为进风系统的房间，位于防护单元主体以下的功能性房间均为排风系统的房间。

同时根据空气流动的路径，可以看出风向序号相邻的房间应该相邻，以保证空气不会发生逆流。

表1 人防空气流向表风向序号风向路径空气性质及变化No：01室外污染空气No：02→进风井污染空气No：03→进风扩散室污染空气No：04→除尘室过滤掉大颗粒尘埃后的污染空气No：05→滤毒室过滤掉有毒气体后变成清洁空气No：06→进风机房清洁空气No：07→防护单元主体人员吸入O2呼出CO2，O2含量高逐渐变成CO2浓度高的清洁空气No：08→卫生间CO2浓度高变成卫生间气味浓的清洁空气No：09→防毒通道CO2浓度高、且有卫生间气味的清洁空气变成污染空气No：10→排风扩散室CO2浓度高、且有卫生间气味的污染空气No：11→排风井CO2浓度高、且有卫生间气味的污染空气No：12→室外污染空气由此可见，当人防主要出入口的位置确定后，排风竖井和机房位置紧邻人防出入口而确定（图 6），这是因为战时有人要从室外主要出入口进入人防，而从室外进入人防的人员身上有可能携带细菌等有害物质，所以在完全进入人防之前，应在防护密闭门与密闭门之间的防毒通道“吹吹风、淋淋水”，进行洗消，防止将室外沾染的毒剂带入人员掩蔽区域。

附录A 术语解释1 防护类别：按照预定防御的武器不同，国家把人防工程(包括防空地下室)划分为甲类和乙类，并规定甲类人防工程需防常规武器、化学武器、生物武器以及核武器的袭击；乙类人防工程需防常规武器、化学武器和生物武器的袭击，不考虑对核武器袭击的防护。

2 防爆波：对爆炸波防护的简称。

“防爆波”对于甲类防空地下室包括对常规武器爆炸和核武器爆炸所形成的空气冲击波和土中压缩波的防护；对于乙类防空地下室是指对常规武器爆炸所形成的空气冲击波和土中压缩波的防护。

“防爆波”要求所有(包括战时室内有人员停留和无人员停留)的防空地下室，其结构应该具有足够的抗力，各孔口应采取相应的防护措施。

3 防毒剂：对化学毒剂防护的简称。

“防毒剂”对于甲类防空地下室包括对化学毒剂、生物战剂以及放射性灰尘的防护；对于乙类防空地下室包括对化学毒剂和生物战剂的防护。

“毒剂”会对人员造成严重伤害，因此对于空袭时室内有人员停留的防空地下室(以下简称“有人员停留的防空地下室”)，要求其人防围护结构要做到密闭；各孔口应采取相应的密闭措施。

4 防辐射：对辐射线防护的简称。

“防辐射”对于甲类防空地下室包括对早期核辐射、热辐射和城市火灾的防护；对于乙类防空地下室是指对战时城市火灾形成的长时间高温烘烤的防护。

“辐射”会对人员造成严重伤害，因此对于有人员停留的防空地下室，其暴露在室外空气中的人防围护结构(如顶板、临空墙等)应该满足防护厚度要求，出入口应该满足通道形式和通道长度要求。

5 防护区：指防空地下室的防护密闭门(及防爆波活门)以内的区域，即战时空气冲击波不能自由到达的区域(扩散室除外)。

对于有人员停留的防空地下室，其防护区包括主体(即清洁区)以及防护密闭门内的染毒区(口部房间、通道等)；对于无人员停留的防空地下室，其防护区与主体一致。

6 非防护区：指防护密闭门(及防爆波活门)以外的空气冲击波能够自由传播的区域。

非防护区一般包括防护密闭门外的通道、楼梯间、竖井以及相邻的普通地下室等。

3人防地下室通风设计3.1概述人防地下室建筑是建筑的一种类型，是为战时居民防空需要而建造的有一定的防护能力的建筑物。

整个建筑是密闭的，其口部设计与通风设计，在战争空袭的条件下，能满足并能提供必要的生活条件，确保生命安全。

3.1.1 人防地下室通风设计，必须严格按《人民防空地下室设计规范》进行。

应确保战时的防护要求，满足战时与平时使用功能所必须的空气环境与工作条件。

设计中可采取平战功能转换的措施。

3.1.2与密闭门1-3.1.3护单元协调一致，以减少转换工作，保证战时使用。

3.1.4 通风方式：平时采用自然通风或机械通风。

采用机械通风时，应能满足清洁通风、过滤通风、隔绝通风。

三种通风方式，在使用中由一种通风方式转换到另一种通风方式，是靠关闭和开启系统中某些密闭阀来达到目的。

3.1.5 人员掩蔽所：按防护单元划分，掩蔽所面积不大于800m2，容纳的掩蔽人员，可按每人应占掩蔽面积计算。

掩蔽面积是指供人员掩蔽使用的有效面积，不含口部房间、通道面积；不合通风给排水、供电等设备房间面积；不含厕所盥洗、洗消间的面积与建筑墙体占用面积。

一等人员掩蔽室1.3m2／人，二等人员1 m2／人，防空专业队员掩蔽室3m2／人。

一等人员掩蔽所系指地、局级以上机关人员掩蔽所，二等人员掩蔽所系指一般城市居民掩蔽所。

3.2防护通风设计3.2.1 设计参数1各类工程战时人员新风量按表3.2.1.1采用。

32 战时清洁通风的室内空气温湿度宜按表3.2.1.2选用。

3平时人员通风新风量标准宜按表3.2.1.3采用。

3注：过渡季节采用全新风时，人员新风量不宜小于30m3/（人·h）。

4 平时使用室内空气温度和相对湿度按表3.2.1.4选用。

表3.2.1.4平时使用室内空气温度和相对湿度注：1.冬季温度适用于集中采暖地区； 2.车库冬季温度不应低于5℃。

5人防地下室战时隔绝防护时间，以及隔绝防护时室内CO2的容许含量，应按表3.2.1.5采用。

人防术语汇总1、战时用途（战时功能）2、人员掩蔽工程主要用于保障人员掩蔽的人防工程（包括防空地下室）。

按照战时掩蔽人员的作用，人员掩蔽工程共分为一等人员掩蔽所和二等人员掩蔽所。

3、一等人员掩蔽所示图03指供战时坚持工作的政府机关、城市生活重要保障部门（电信、供电、供气、供水、食品等）、重要厂矿企业和其他战时有人员进出要求的人员掩蔽工程。

4、二等人员掩蔽所示图04指战时留城的普通居民掩蔽所。

5、防空专业队工程保障防空专业队掩蔽和执行某些勤务的人防工程（包括防空地下室），一般称防空专业队掩蔽所。

一个完整的防空专业队掩蔽所一般包括专业队队员掩蔽部和专业队装备（车辆）掩蔽部两个部分。

但在目前的人防工程建设中，也可以将两个部分分开单独修建。

防空专业队系指按专业组成的担负人民防空勤务的组织，其中包括抢险抢修、医疗救护、消防、防化防疫、通信、运输、治安等专业队。

6、专业队队员掩蔽部示图06有防毒要求，战时应设置三种防护通风方式（清洁通风、滤毒通风、隔绝通风）。

7、专业队装备掩蔽部示图07通常只设置清洁通风和隔绝防护。

8、医疗救护工程示图08战时对伤员独立进行早期救治工作的人防工程（包括防空地下室）。

按照医疗分级和任务的不同，医疗救护工程可分为中心医院、急救医院和救护站等。

9、配套工程系指战时的保障性人防工程（即指挥工程、医疗救护工程、防空专业队工程和人员掩蔽工程以外的人防工程总合），主要包括区域电站、区域供水站、人防物资库、人防汽车库、食品站、生产车间、人防交通干（支）道、报警站、核生化监测中心等工程。

10、防护类别11、甲类防空地下室（防核武器）战时需要防核武器、防常规武器、防生化武器等。

12、乙类防空地下室（不防核武器）不考虑防核武器，只防常规武器和防生化武器。

13、抗力级别14、防核武器：核5、核6、核6B15、防常规武器：常5、常616、防生化武器：甲、乙、丙、丁17、通风18、平时通风示图03、示图04、示图18保障防空地下室平时功能的通风。

人防工程通风设计及管理你都清楚吗人防工程通风设计及管理，是指对人防工程进行通风系统的设计和管理。

人防工程是为了保障人民的生命安全而建造的防空避难设施，通风系统是人防工程中的重要组成部分之一、在人防工程中，通风系统的设计和管理至关重要，对于保证人防工程的正常运行和居民的生命安全具有重要意义。

下面，我将介绍人防工程通风设计及管理的相关内容。

首先，对于人防工程通风系统的设计，需要考虑以下几个方面。

1.通风设备的选择：通风设备是保证通风系统正常运行的关键，选择合适的通风设备对于提供良好的通风效果至关重要。

一般通风设备包括通风机、空调机组、风口等，针对不同的人防工程场所需求，选择适合的通风设备是首要任务。

2.通风系统的布局：通风系统的布局需要根据人防工程的具体情况来进行设计。

包括通风管道的走向、通风口的设置、通风设备的布置等等。

合理的布局可以确保通风系统的通风效果最大化，并且可以减少杂音和空气污染。

3.通风系统的控制：通风系统的控制是通过控制通风设备的工作状态来实现的。

通过控制开启和关闭通风设备，调节通风系统的运行速度和通风量，以满足不同场所的通风需求。

同时，还可以通过安装传感器等设备来监测空气质量，实现自动控制。

其次，对于人防工程通风系统的管理，需要从以下几个方面来进行。

1.定期检查和维护：定期对通风设备进行检查和维护是确保通风系统正常运行的重要手段。

包括清洁通风设备、更换损坏的部件、检查输送管道是否堵塞等等。

定期检查和维护可以及时发现和解决问题，确保通风系统的正常运行。

2.应急管理：人防工程作为防空避难设施，通常在突发事件和紧急情况下被使用。

因此，通风系统的应急管理也是非常重要的。

包括建立相应的应急预案，培训相关人员的应急处理能力，保证在紧急情况下通风系统的有效运行。

3.监测和评估：对通风系统的运行效果进行监测和评估，可以及时发现和解决问题，并对通风系统的运行效果进行改进和优化。

通过监测空气质量、测量通风量等指标，评估通风系统的运行效果，确保通风系统的质量和性能。

第一章人防工程建设的基本知识及术语第一节人防工程建设基本知识一、人民防空和人防工程人民防空，是指动员和组织人民群众防备敌人空中袭击，消除空袭后果所采取的措施和行动，简称人防。

国外把民众参与实施的战时防空与平时救灾相结合，称为民防。

人民防空工程（简称人防工程），是战时防备敌人空中袭击，有效地掩蔽人员、物资，保护人民生命和财产安全，保存战争潜力的重要场所，是实施人民防空最重要的物质基础。

二、人防工程的防护性能人防工程对各种武器破坏因素的防护性能主要有以下几个方面：1、对核武器地面冲击波的防护2、对化学武器、生物武器和放射性沾染的防护3、对早期核辐射、光辐射的防护4、对火灾（次生灾害）的工程防护5、对常规武器的防护6、对核电磁脉冲和核爆地震的防护三、人防工程分类和分级1、人防工程的分类：（1）按战时功能可分为：1①指挥工程②医疗救护工程（中心医院、急救医院、救护站）③防空专业队工程（队员掩蔽部、装备掩蔽部）④人员掩蔽工程（一等人员掩蔽所、二等人员掩蔽所）⑤配套工程（人防物资库、区域电站、供水站、食品站、生产车间、人防交通干（支）道、警报站、核生化监测中心等）（2）按施工方法和所在环境条件可分为：①掘开式②附建式③坑道式、地道式（3）按受空袭威胁环境可分为：①甲类：可抗常规武器、核武器、生化武器的袭击②乙类：可抗常规武器和生化武器的袭击甲、乙类人防工程的具体分类主要是根据城市所处的战略地位以及工程在城市所处的位置并结合城市人防工程总体规划和工程的职能等因素综合论证确定。

2、人防工程的防护分级（1）抗力分级人防工程的抗力等级主要用以反映人防工程能够抵御敌人核武器、常规武器、生化武器袭击能力的强弱，其性质与地面建筑的抗震烈度有些类似，是一种国家设防能力的体现。

目前，我国设防城市中常见为甲、乙类单建掘开式人防工程和附建式人防工程，其抗力分级规定如下：2①防常规武器抗力级别5级和6级（简称常5级和常6级）；②防核武器抗力级别4级、4B级、5级、6级和6B级（简称核4级、核4B级、核5级、核6级和核6B级）。

人防设置功能区解读
人防设置功能区是指根据人防工程防护要求和使用功能的不同，将人防工程划分为若干个区域，每个区域具备不同的功能。

具体来说，人防工程设置功能区主要包括：
1. 指挥通信区：该区域主要负责协调和指挥救援行动，是整个人防工程的核心。

2. 人员掩蔽区：该区域用于掩蔽人员，避免人员受到伤害。

3. 物资储备区：该区域主要用于储备各类应急物资，包括食品、水、医疗物资等。

4. 医疗救护区：该区域提供医疗救助和康复服务。

5. 应急交通中转区：该区域主要用于保障交通畅通，方便人员和物资的转移。

6. 应急生活保障区：该区域提供食品、水和电力等基本生活保障。

这些功能区是为了有效应对紧急情况，保障人民生命财产安全而设立的。

它们在灾难发生时，能够协调和引导救援行动，为受灾人员提供掩蔽和医疗救助，保障物资供应和交通畅通，为灾后重建提供必要支持。
