滤波电容去耦电容旁路电容作用及区别

电容是电路设计中最为普通常用的器件，是无源元件之一，有源器件简单地说就是需能(电)源的器件叫有源器件, 无需能(电)源的器件就是无源器件。

电容也常常在高速电路中扮演重要角色。

电容的作用和用途，一般都有好多种。

如：在旁路、去耦、滤波、储能方面的作用；在完成振荡、同步以及时间常数的作用……隔直通交旁路去耦旁路电容：旁路电容，又称为退耦电容，是为某个器件提供能量的储能器件，它利用了电容的频率阻抗特性（理想电容的频率特性随频率的升高，阻抗降低），就像一个水塘，它能使输出电压输出均匀，降低负载电压波动。

旁路电容要尽量靠近负载器件的供电电源管脚和地管脚，这是阻抗要求，在画PCB时候特别要注意，只有靠近某个元器件时候才能抑制电压或其他输信号因过大而导致的地电位抬高和噪声，说白了就是把直流电源中的交流分量，通过电容耦合到电源地中，起到了净化直流电源的作用。

如图C1为旁路电容，画图时候要尽量靠近IC1图C1去耦电容：去耦电容，是把输出信号的干扰作为滤除对象，去耦电容相当于电池，利用其充放电，使得放大后的信号不会因电流的突变而受干扰。

它的容量根据信号的频率、抑制波纹程度而定，去耦电容就是起到一个“电池”的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。

旁路电容实际也是去耦合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。

高频旁路电容一般比较小，根据谐振频率一般取 0.1F、0.01F 等；而去耦合电容的容量一般较大，可能是 10F 或者更大，依据电路中分布参数、以及驱动电流的变化大小来确定。

如图C3为去耦电容图C3它们的区别：旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。

耦合作为两个电路之间的连接，允许交流信号通过并传输到下一级电路：用电容做耦合的元件，是为了将前级信号传递到后一级，并且隔断前一级的直流对后一级的影响，使电路调试简单，性能稳定。

区别去耦电容去除在期间切换时从⾼高配到配电⽹网中的RF能量量储能作⽤用，供局部化的直流电源,减少跨板浪涌电流在VCC 引脚通常并联⼀一个去耦电容，电容同交隔直将交流分量量从这个电容接地有源器器件在开关时产⽣生的⾼高频开关噪声江燕电源线传播，去耦电容就是提供⼀一个局部的直流给有源器器件，减少开关噪声在板上的传播并且能将噪声引导到地。

如果主要是为了了增加电源和地的交流耦合，减少交流信号对电源的影响，就可以称为去耦电容;旁路路电容从元件或电缆中转移出不不想要的共模 RF 能量量。

这主要是通过产⽣生 AC 旁路路消除⽆无意的能量量进⼊入敏敏感的部分，另外还可以提供基带滤波功能(带宽受限)。

在电路路中，如果电容起的主要作⽤用是给交流信号提供低阻抗的通路路，就称为旁路路电容;电⼦子电路路中，去耦电容和旁路路电容都是起到抗⼲干扰的作⽤用，电容所处的位置不不同，称呼就不不⼀一样了了。

对于同⼀一个电路路来说，旁路路(bypass)电容是把输⼊入信号中的⾼高频噪声作为滤除对象，把前级携带的⾼高频杂波滤除，⽽而去耦 (decoupling)电容也称退耦电容，是把输出信号的⼲干扰作为滤除对象。

滤波电容选择经过整流桥以后的是脉动直流，波动⽅方位很⼤大，后⾯面⼀一般⽤用⼤大⼩小两个电容⼤大电容⽤用来稳定输出，因为电容两端电压不不能突变，可以使输出平滑，⼩小电容⽤用来滤除⾼高频⼲干扰，使输出电压纯净，电容越⼩小，谐振频率越⾼高，可滤除的⼲干扰频率越⾼高容量量的选择⼤大电容,负载越重，吸收电流的能⼒力力越强，这个⼤大电容的容量量就要越⼤大⼩小电容，凭经验，⼀一般104 即可1、电容对地滤波，需要⼀一个较⼩小的电容并联对地，对⾼高频信号提供了了⼀一个对地通路路。

2、电源滤波中电容对地脚要尽可能靠近地。

3、理理论上说电源滤波⽤用电容越⼤大越好，⼀一般⼤大电容滤低频波,⼩小电容滤⾼高频波。

4、可靠的做法是将⼀一⼤大⼀一⼩小两个电容并联,⼀一般要求相差两个数量量级以上,以获得更更⼤大的滤波频段.滤波电容电源和地直接连接去耦电容1.为本集成电路路蓄能电容2.滤除该期间产⽣生的⾼高频噪声，切断其通过供电回路路进⾏行行传播的通路路3.防⽌止电源携带的噪声对电路路构成⼲干扰滤波电容的选⽤用原则在电源设计中,滤波电容的选取原则是: C≥2.5T/R其中: C 为滤波电容,单位为UF; T 为频率, 单位为Hz,R 为负载电阻,单位为Ω当然,这只是⼀一般的选⽤用原则,在实际的应⽤用中,如条件(空间和成本)允许,都选取C≥5T/R.PCB制版电容的选择⼀一般的10PF 左右的电容⽤用来滤除⾼高频的⼲干扰信号,0.1UF 左右的⽤用来滤除低频的纹波⼲干扰,还可以起到稳压的作⽤用。

旁路电容和去耦电容一、引言旁路电容和去耦电容是电子电路中常见的两种电容器应用。

它们在不同的场景下起到了重要的作用。

本文将从定义、原理、应用以及选型等方面对旁路电容和去耦电容进行详细介绍。

二、旁路电容1. 定义旁路电容，又称旁路电容器，是指将电容器连接在电路中，以提供低阻抗路径来滤除高频噪声的装置。

其作用是将高频信号引到地，使其不进入到灵敏的电路中，从而保证电路的正常工作。

2. 原理旁路电容的原理是利用电容器的阻抗与频率成反比的特性。

在高频信号下，电容器的阻抗较小，相当于一个短路，因此高频信号会优先通过电容器，而不会进入到灵敏的电路中。

而在低频信号下，电容器的阻抗较大，相当于一个开路，所以低频信号可以绕过电容器，进入到灵敏的电路中。

3. 应用旁路电容广泛应用于各种电子设备中，特别是在功放电路、滤波电路和信号处理电路中。

它可以有效地滤除电源中的高频噪声，提高电路的抗干扰能力，保证信号的准确传输。

此外，旁路电容还可以用于电源线路的滤波，降低电源波动对设备的影响。

4. 选型旁路电容的选型需要考虑电容值、耐压、耐温度等因素。

一般来说，电容值越大，对高频信号的旁路作用越好；耐压越高，适用范围越广；耐温度越高，适应环境的能力越强。

因此，在选型时需要根据具体的应用场景来选择合适的旁路电容。

三、去耦电容1. 定义去耦电容，又称绕行电容，是指将电容器连接在电路中，以提供低阻抗路径来平衡电压的装置。

其作用是将电源中的纹波电压补偿掉，保证电路的稳定工作。

2. 原理去耦电容的原理是利用电容器的阻抗与频率成反比的特性。

在电源中存在纹波电压时，电容器的阻抗较小，相当于一个短路，因此纹波电压会优先通过电容器，而不会进入到电路中。

而在直流信号下，电容器的阻抗较大，相当于一个开路，所以直流信号可以绕过电容器，进入到电路中。

3. 应用去耦电容广泛应用于各种电子设备中，特别是在功放电路、放大器电路和稳压电路中。

它可以有效地补偿电源中的纹波电压，提高电路的稳定性，保证信号的可靠传输。

电容在电路中的作用及电容滤波原理————————————————————————————————作者：————————————————————————————————日期：电容在电路中的作用及电容滤波原理电容器在电子电路中几乎是不可缺少的储能元件，它具有隔断直流、连通交流、阻止低频的特性。

广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等电路中。

熟悉电容器在不同电路中的名称意义，有助于我们读懂电子电路图。

1、滤波电容：接在直流电源的正、负极之间，以滤除直流电源中不需要的交流成分，使直流电变平滑。

一般采用大容量的电解电容器或钽电容，也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。

2、去耦电容：幷接在放大电路的电源正、负极之间，防止由于电源内阻形成的正反馈而引起的寄生震荡。

3、耦合电容：接在交流信号处理电路中，用于连接信号源和信号处理电路或者作两放大器的级间连接，用以隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。

4、旁路电容：接在交、直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减。

5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。

6、衬垫电容与谐振电容：主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，幷能显著地提高低频端的振荡频率。

是当地选定衬垫电容的容量，可以将低端频率曲线向上提升，接近于理想频率跟踪曲线。

7、补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。

8、中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管间电容造成的自激振荡。

9、稳频电容：在振荡电路中起稳定振荡频率的作用。

10、定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。

11、加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。

滤波电容、去耦电容、旁路电容作用(zhuan)############################################# #####什么是去耦电容？有什么用？一般般连接电源和地，而且是紧紧靠近电路的电源接入点，是用于滤除该部分电路因内部器件频繁开关对外部产生的传导干扰；特别数字电路，几乎所有的器件都处在高频的时序电平切换状态，于是对电源的产生频率很高的忽高忽低的电流需求，这样电流就形成了传导的脉冲干扰，对其他数字器件可能产生误动作，严重影响电路的正常工作，所以一般的数字IC，在电源的引脚旁，一般都有个0.1uF的去耦电容。

############################################# #####滤波电容用在电源整流电路中，用来滤除交流成分。

使输出的直流更平滑。

去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。

旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。

1.关于去耦电容蓄能作用的理解1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。

而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。

你可以把总电源看作密云水库，我们大楼内的家家户户都需要供水，这时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。

实际水是来自于大楼顶上的水塔,水塔其实是一个buffer的作用。

如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z ＝i*wL+R，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给。

而去耦电容可以弥补此不足。

这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一（在vcc引脚上通常并联一个去藕电容，这样交流分量就从这个电容接地。

）。

2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。

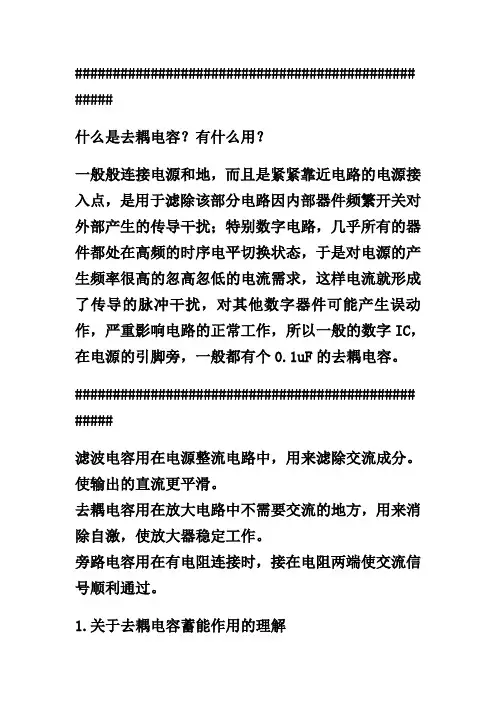

############################################# #####什么是去耦电容？有什么用？一般般连接电源和地，而且是紧紧靠近电路的电源接入点，是用于滤除该部分电路因内部器件频繁开关对外部产生的传导干扰；特别数字电路，几乎所有的器件都处在高频的时序电平切换状态，于是对电源的产生频率很高的忽高忽低的电流需求，这样电流就形成了传导的脉冲干扰，对其他数字器件可能产生误动作，严重影响电路的正常工作，所以一般的数字IC，在电源的引脚旁，一般都有个0.1uF的去耦电容。

############################################# #####滤波电容用在电源整流电路中，用来滤除交流成分。

使输出的直流更平滑。

去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。

旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。

1.关于去耦电容蓄能作用的理解1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。

而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。

你可以把总电源看作密云水库，我们大楼内的家家户户都需要供水，这时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。

实际水是来自于大楼顶上的水塔,水塔其实是一个buffer的作用。

如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z ＝i*wL+R，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给。

而去耦电容可以弥补此不足。

这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一（在vcc引脚上通常并联一个去藕电容，这样交流分量就从这个电容接地。

）。

2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。

去耦电容的主要功能就是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地。

滤波电容、去耦电容、旁路电容作用电容在减小同步开关噪声起重要作用，而电源完整性设计的重点也在如何合理地选择和放置这些电容上。

各种各样的电容种类繁杂，但无论再怎么分类，其基本原理都是利用电容对交变信号呈低阻状态。

交变电流的频率f越高，电容的阻抗就越低。

旁路电容起的主要作用是给交流信号提供低阻抗的通路；去耦电容的主要功能是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地，加入去耦电容后电压的纹波干扰会明显减小；滤波电容常用于滤波电路中。

对于理想的电容器来说，不考虑寄生电感和电阻的影响，那么在电容设计上就没有任何顾虑，电容的值越大越好。

但实际情况却相差很远，并不是电容越大对高速电路越有利，反而小电容才能被应用于高频。

滤波电容：滤波电容用在电源整流电路中，用来滤除交流成分。

使输出的直流更平滑。

去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。

旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。

1.去耦电容蓄能作用的理解（1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。

而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。

你可以把总电源看作水库，我们大楼内的家家户户都需要供水，这时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。

实际水是来自于大楼顶上的水塔,水塔其实是一个buffer 的作用。

如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z＝i*wL+R，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给。

而去耦电容可以弥补此不足。

这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一（在Vcc引脚上通常并联一个去耦电容，这样交流分量就从这个电容接地。

（2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。

旁路电容和去耦电容作用和区别1. 引言在电子电路设计和高频电路中，旁路电容和去耦电容扮演着重要的角色。

它们被广泛应用于各种电子设备和电路中，起到稳定电压、抑制噪声和滤波的作用。

本文将介绍旁路电容和去耦电容的作用及其区别。

2. 旁路电容的作用旁路电容的作用是将高频信号从某些部件或节点旁路过去，以确保信号的稳定性和纯净性。

它通常与电源或地连接，将高频信号绕过感性元件，如电感或电源。

旁路电容可以消除感性元件对高频信号的阻抗，从而提高系统的性能。

旁路电容可以起到以下几个方面的作用： - 滤波作用：旁路电容能够对高频信号进行滤波，将噪声和干扰滤除，提高电路的信噪比。

- 提供稳定的电源：旁路电容能够提供电源电压的稳定性，减少电源噪声对电路的影响，保证电路正常工作。

- 改善信号传输：在传输线上，旁路电容可以抑制信号的反射和损耗，提高信号的传输效率和质量。

3. 旁路电容的选择和应用旁路电容的选择应根据具体的应用需求和电路特性进行。

重要的参数包括容值、耐压和温度系数等。

在电源旁路应用中，一般选择电解电容或固态电容，容值较大、耐压较高的电容。

而在高频应用中，通常选择钽电容或多层陶瓷电容，容值较小、频率响应较好的电容。

在实际应用中，旁路电容常被用于电源滤波、放大器的电源旁路、RF射频模块的旁路等场合。

4. 去耦电容的作用去耦电容是将电路中直流（DC）和交流（AC）分离的一种电容器。

它的作用是将直流信号绕开交流信号，保证电路中直流电压的稳定性，提供纯净的直流电源。

去耦电容通常被放置在集成电路（IC）的电源引脚处，将IC芯片的供电电压稳定到指定值，同时滤除电源中的噪声和纹波。

5. 去耦电容的选择和应用去耦电容的选择应根据芯片的需求和电源情况进行。

通常，去耦电容的容值要求较大，能够滤除更多的噪声和纹波。

常见的电容材料包括电解电容、陶瓷电容和铝电解电容等。

在高速数字电路中，去耦电容的选择要考虑芯片的工作频率和功耗等因素。

较高频率的应用需要选择具有较低等效串联电感和更低ESR（等效系列电阻）的陶瓷电容。

旁路电容与去耦电容的区别在电路设计和电子设备中，旁路电容和去耦电容是常见的元件。

它们在电源管理和信号处理中起着至关重要的作用。

尽管这两者都是电容，但它们的使用方式和功能略有不同。

本文将介绍旁路电容和去耦电容之间的区别。

1. 旁路电容（Bypass Capacitor）旁路电容，也称为绕线电容或旁路电容，是在电路中并联连接的电容器。

它的主要作用是提供对高频噪音的有效滤波。

当信号经过旁路电容时，高频噪音被短接到地，从而阻止其进入信号线路。

旁路电容可以在通信设备、电源管理、模拟电路和数字电路中找到。

旁路电容的特点如下：•高频滤波：旁路电容可以过滤掉电路中的高频噪音，确保信号质量的稳定性。

•低阻抗：旁路电容在高频范围内具有较低的阻抗，可以提供一个低阻抗路径，使高频信号能够流经电容而不影响其他部分的电路。

•容量选择：旁路电容的容值通常根据需要选择，典型值范围从几个皮法到几微法。

2. 去耦电容（Decoupling Capacitor）去耦电容是一种用于消除电源噪声的电容器。

它的目的是提供短期电源电流需求，以保持电源电压的稳定性。

在集成电路和电子器件之间添加去耦电容可以有效地减少电源噪声对器件性能的影响。

去耦电容的特点如下：•稳定电源：去耦电容通过吸收和释放能量来保持电源电压的稳定性，以满足瞬时电流需求，同时减少电源噪声的影响。

•低频滤波：去耦电容常常用于消除电源线上的低频噪音，保持电源供应的平稳。

•容量选择：去耦电容的容值通常选择根据电路和器件的需求，可以是几微法到几毫法的范围。

3. 区别对比尽管旁路电容和去耦电容在某些方面有相似之处，但它们的主要功能和使用方式有所不同。

下表总结了旁路电容和去耦电容之间的主要区别。

区别旁路电容去耦电容主要功能高频噪音滤波电源电压稳定性滤波范围高频范围低频范围电阻低阻抗低阻抗容值范围几个皮法到几微法几微法到几毫法安装位置信号线旁电源线旁应用领域通信设备、电源管理、模拟电路和数字电路等集成电路和电子器件等虽然旁路电容和去耦电容的功能有所不同，但在某些情况下它们可以同时使用。

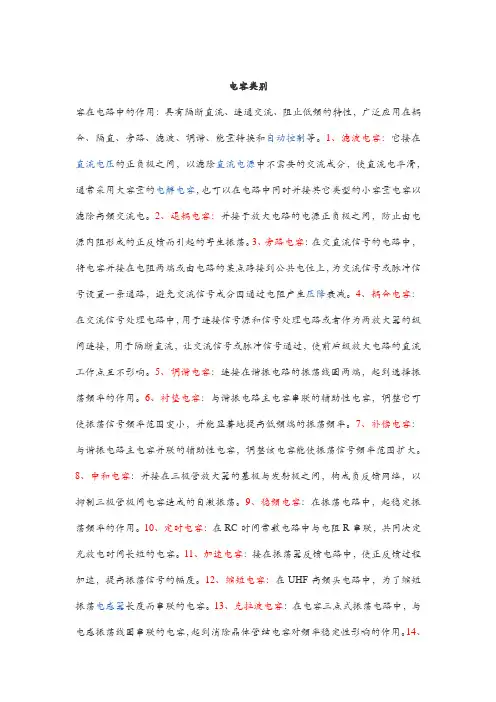

电容类别容在电路中的作用：具有隔断直流、连通交流、阻止低频的特性，广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等。

1、滤波电容：它接在直流电压的正负极之间，以滤除直流电源中不需要的交流成分，使直流电平滑，通常采用大容量的电解电容，也可以在电路中同时并接其它类型的小容量电容以滤除高频交流电。

2、退耦电容：并接于放大电路的电源正负极之间，防止由电源内阻形成的正反馈而引起的寄生振荡。

3、旁路电容：在交直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设臵一条通路，避免交流信号成分因通过电阻产生压降衰减。

4、耦合电容：在交流信号处理电路中，用于连接信号源和信号处理电路或者作为两放大器的级间连接，用于隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。

5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。

6、衬垫电容：与谐振电路主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，并能显著地提高低频端的振荡频率。

7、补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。

8、中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管极间电容造成的自激振荡。

9、稳频电容：在振荡电路中，起稳定振荡频率的作用。

10、定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。

11、加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。

12、缩短电容：在UHF高频头电路中，为了缩短振荡电感器长度而串联的电容。

13、克拉波电容：在电容三点式振荡电路中，与电感振荡线圈串联的电容，起到消除晶体管结电容对频率稳定性影响的作用。

14、锡拉电容：在电容三点式振荡电路中，与电感振荡线圈两端并联的电容，起到消除晶体管结电容的影响，使振荡器在高频端容易起振。

15、稳幅电容：在鉴频器中，用于稳定输出信号的幅度。

电容作用：储能、滤波、旁路、耦合、降压、谐振定时电路中与电阻并联放电，调整电容容量和电阻阻值即可改变放电时间常数电源滤波并联电源两端；旁路则要与负载并联将负载两端的交流或高频短路；耦合与负载串联阻断直流或低频信号；降压与负载串联，利用自身容抗产生压降进行分压降压；谐振要与电阻或电感并联，利用自身储能进行充放电谐振一、电解电容在电路中的作用1，滤波作用，在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。

在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容．由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为0.001--0.lpF的电容，以滤除高频及脉冲干扰．2，耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合．为了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。

二、电解电容的判断方法电解电容常见的故障有，容量减少，容量消失、击穿短路及漏电，其中容量变化是因电解电容在使用或放置过程中其内部的电解液逐渐干涸引起，而击穿与漏电一般为所加的电压过高或本身质量不佳引起。

判断电源电容的好坏一般采用万用表的电阻档进行测量．具体方法为：将电容两管脚短路进行放电，用万用表的黑表笔接电解电容的正极。

红表笔接负极(对指针式万用表，用数字式万用表测量时表笔互调)，正常时表针应先向电阻小的方向摆动，然后逐渐返回直至无穷大处。

表针的摆动幅度越大或返回的速度越慢，说明电容的容量越大，反之则说明电容的容量越小．如表针指在中间某处不再变化，说明此电容漏电，如电阻指示值很小或为零，则表明此电容已击穿短路．因万用表使用的电池电压一般很低，所以在测量低耐压的电容时比较准确，而当电容的耐压较高时，打时尽管测量正常，但加上高压时则有可能发生漏电或击穿现象．三、电解电容的使用注意事项1、电解电容由于有正负极性，因此在电路中使用时不能颠倒联接。

滤波电容、去耦电容、旁路电容效果去耦在直流电源回路中，负载的改动会致使电源噪声。

例如在数字电路中，当电路从一个状况改换为另一种状况时，就会在电源线上发作一个很大的尖峰电流，构成瞬变的噪声电压。

配备去耦电容能够按捺因负载改动而发作的噪声，是印制电路板的可靠性方案的一种惯例做法，配备准则如下：●电源输入端跨接一个十～十0uF的电解电容器，假定印制电路板的方位容许，选用十0uF以上的电解电容器的抗烦扰作用会十分好。

●为每个集成电路芯片配备一个0.01uF的陶瓷电容器。

如遇到印制电路板空间小而装不下时，可每4～十个芯片配备一个1～十uF钽电解电容器，这种器材的高频阻抗分外小，在500kHz～20MHz方案内阻抗小于1Omega;，并且漏电流很小（0.5uA以下）。

●关于噪声才调弱、关断时电流改动大的器材和ROM、RAM等存储型器材，应在芯片的电源线（Vcc）和地线（GND）间直接接入去耦电容。

●去耦电容的引线不能过长，分外是高频旁路电容不能带引线。

/////////////////////////////////////////////////////////////////////（1）运用电容滤波时，特定频段(比方高频噪音)的滤波作用取决于电容值及其寄生电感的谐振频率。

十00pF的电容寄生电感必定比十uF的小的多，因而谐振频率也会落在高频段(区)，相应的高频阻抗会极小，对高频烦扰旁路(滤波)作用才显着.反之,谐振频率落在低频段(区)，高频信号阻抗很大,低频阻抗则较小,表现为对低频烦扰较有用,而对高频烦扰却力不从心。

图1电容根柢构造和高频等效模型。

电容的根柢公式是：式(1)闪现，减小电容器极板之间的间隔(d)和添加极板的截面积(A)将添加电容器的电容量。

电容通常存在等效串联电阻(ESR)和等效串联电感(ESL)二个寄生参数。

图2是电容器在纷歧样作业频率下的阻抗(Zc)。

一个电容器的谐振频率(fo)能够从它自身电容量(C)和等效串联电感量(LESL)得到，即当一个电容器作业频率在fo以下时，其阻抗随频率的上升而减小，即（频率低，电容表现为较大的容抗，电感表现为很小的感抗）当电容器作业频率在fo以上时，其阻抗会随频率的上升而添加，即（频率高时，电容表现出很小的容抗恰当与短路，电感表现为很大的感抗）当电容器作业频率挨近fo时，电容阻抗就等于它的等效串联电阻(RESR)。

电容是电路设计中最为普通常用的器件，是无源元件之一，有源器件简单地说就是需能(电)源的器件叫有源器件, 无需能(电)源的器件就是无源器件。

电容也常常在高速电路中扮演重要角色。

电容的作用和用途，一般都有好多种。

如：在旁路、去耦、滤波、储能方面的作用；在完成振荡、同步以及时间常数的作用……下面来详细分析一下：1、隔直流：作用是阻止直流通过而让交流通过。

2、旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。

旁路电容：旁路电容，又称为退耦电容，是为某个器件提供能量的储能器件，它利用了电容的频率阻抗特性（理想电容的频率特性随频率的升高，阻抗降低），就像一个水塘，它能使输出电压输出均匀，降低负载电压波动。

旁路电容要尽量靠近负载器件的供电电源管脚和地管脚，这是阻抗要求，在画PCB时候特别要注意，只有靠近某个元器件时候才能抑制电压或其他输信号因过大而导致的地电位抬高和噪声，说白了就是把直流电源中的交流分量，通过电容耦合到电源地中，起到了净化直流电源的作用。

如图C1为旁路电容，画图时候要尽量靠近IC1图C1去耦电容：去耦电容，是把输出信号的干扰作为滤除对象，去耦电容相当于电池，利用其充放电，使得放大后的信号不会因电流的突变而受干扰。

它的容量根据信号的频率、抑制波纹程度而定，去耦电容就是起到一个“电池”的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。

旁路电容实际也是去耦合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。

高频旁路电容一般比较小，根据谐振频率一般取 0.1F、0.01F 等；而去耦合电容的容量一般较大，可能是 10F 或者更大，依据电路中分布参数、以及驱动电流的变化大小来确定。

如图C3为去耦电容图C3它们的区别：旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。

所以，电感的阻抗于两个因素有关：一是频率；二是电感的固的固有属性,也就电感的值,也称为电感。

旁路电容去耦电容滤波电容以旁路电容去耦电容滤波电容为标题，本文将详细介绍旁路电容的作用、去耦电容的作用以及滤波电容的作用。

1. 旁路电容的作用旁路电容是指将电容器直接连接在电源或信号源的输出端与地之间，起到滤波作用。

旁路电容能够提供低阻抗路径，将高频噪声引流到地，从而降低电路的噪声水平。

旁路电容可以有效地抑制电源或信号源的高频噪声干扰，使电路工作更加稳定可靠。

2. 去耦电容的作用去耦电容是指在电路中使用电容器将直流信号与交流信号分离，起到去除直流偏置的作用。

去耦电容常常与旁路电容结合使用，可以使电路在提供稳定直流电源的同时，有效滤除交流噪声。

去耦电容能够提供低阻抗通路，将交流信号引流到地，使电路信号更加纯净，提高整体性能。

3. 滤波电容的作用滤波电容是指在电路中使用电容器对信号进行滤波处理。

滤波电容能够通过对不同频率的信号进行阻抗匹配，将所需的信号通过，而将不需要的信号滤除。

滤波电容可用于直流滤波、低频滤波和高频滤波等应用场景。

它能够提供低阻抗通路，将所需频率范围的信号传递，从而实现对特定频率信号的选择性放大或抑制。

旁路电容、去耦电容和滤波电容在电路设计中起到了重要的作用，能够提高电路的性能和稳定性。

它们的作用虽然有些相似，但在电路中的具体应用和作用机理有所不同。

为了更好地理解它们的作用，我们来看一个具体的应用场景：音频放大器。

在音频放大器电路中，旁路电容用于去除电源中的高频噪声，以提供稳定的供电；去耦电容则用于隔离直流信号和交流信号，确保音频信号的纯净度；滤波电容则用于对音频信号进行滤波处理，以消除杂散频率成分，提高音质。

在这个例子中，旁路电容通过提供低阻抗路径，将电源中的高频噪声引流到地，保证了供电的稳定性，避免了噪声对音频信号的干扰。

去耦电容则起到了隔离直流信号和交流信号的作用，确保音频信号的纯净度，避免了直流偏置对音频信号的影响。

而滤波电容则通过对音频信号进行滤波处理，消除杂散频率成分，提高音质。

1、旁路电容和滤波电容，去耦电容分别怎么用?可以举一些实例说明答：这三种叫法的电容，其实都是滤波的，只是应用在不同的电路中，叫法和用法不一样。

滤波电容，这是我们通常用在电源整流以后的电容，它是把整流电路交流整流成脉动直流，通过充放电加以平滑的电容，这种电容一般都是电解电容，而且容量较大，在微法级。

旁路电容，是把输入信号中的高频成份加以滤除，主要是用于滤除高频杂波的，通常用瓷质电容、涤纶电容，容量较小，在皮法级。

去耦电容，是把输出信号的干扰作为滤除对象，去耦电容相当于电池，利用其充放电，使得放大后的信号不会因电流的突变而受干扰。

它的容量根据信号的频率、抑制波纹程度而定。

2、什么是耦合电容,去耦电容,有什么特点和作用耦合电容是传递交流信号的，接在线路中。

去耦电容是将无用交流信号去除的，一段接在线路中、一端接地。

滤低频用大电容，滤高频用小电容，在理论上低频整流电路中的滤波和高频中的旁路是相同的都是利用了容抗的不同。

电容器主要用于交流电路及脉冲电路中，在直流电路中电容器一般起隔断直流的作用.电容既不产生也不消耗能量，是储能元件。

3.电容器在电力系统中是提高功率因数的重要器件；在电子电路中是获得振荡、滤波、相移、旁路、耦合等作用的主要元件。

4.因为在工业上使用的负载主要是电动机感性负载,所以要并电容这容性负载才能使电网平衡3.电容补尝功率因数是怎么回事?答：因为在电容上建立电压首先需要有个充电过程，随着充电过程，电容上的电压逐步提高，这样就会先有电流，后建立电压的过程，通常我们叫电流超前电压90 度（电容电流回路中无电阻和电感元件时，叫纯电容电路）。

电动机、变压器等有线圈的电感电路，因通过电感的电流不能突变的原因，它与电容正好相反，需要先在线圈两端建立电压，后才有电流（电感电流回路中无电阻和电容时，叫纯电感电路），纯电感电路的电流滞后电压90度。

由于功率是电压乘以电流，当电压与电流不同时产生时（如：当电容器上的电压最大时，电已充满，电流为0；电感上先有电压时，电感电流也为0），这样，得到的乘积（功率）也为0！这就是无功。

旁路电容去耦电容滤波电容以旁路电容去耦电容滤波电容为标题，我们将详细探讨这三个概念，并分析它们在电路中的作用和应用。

一、旁路电容旁路电容是指将电容器连接在电路元件的两端，以提供低阻抗路径，使高频信号能够绕过被旁路的元件。

旁路电容常用于滤波电路中，用于消除噪声和干扰信号。

在滤波电路中，当信号通过电容器时，低频信号会被阻碍，而高频信号则能够通过。

这是因为电容器对于低频信号具有较高的阻抗，而对于高频信号则具有较低的阻抗。

因此，通过选择合适的电容值，我们可以将高频噪声和干扰信号旁路到地，从而实现滤波的效果。

二、去耦电容去耦电容是指将电容器连接在电路的两个节点之间，用于去除电路中的直流偏置，并提供低阻抗路径，使交流信号能够通过。

去耦电容常用于放大器、集成电路等电路中，用于提高信号的质量和稳定性。

在放大器电路中，当音频信号经过放大器放大后，输出信号存在直流偏置。

这会导致输出信号偏离原始信号，并降低信号的质量。

为了去除这种直流偏置，我们可以将去耦电容连接到放大器的输入和输出端，通过选择合适的电容值，实现去耦的效果。

去耦电容能够提供低阻抗路径，使交流信号能够通过，而直流信号则被阻隔。

三、滤波电容滤波电容是指将电容器连接在电路中，用于滤除电路中的杂散信号。

滤波电容常用于电源滤波电路中，用于平滑电源电压，提供稳定的直流电压。

在电源滤波电路中，电容器被连接在电源电压的输入端和地之间。

当输入电源的直流电压存在波动时，滤波电容可以通过充电和放电的过程，平滑电压波动，提供稳定的直流电压输出。

滤波电容对于低频信号具有较低的阻抗，而对于高频信号则具有较高的阻抗，从而实现对高频杂散信号的滤除。

旁路电容、去耦电容和滤波电容在电路中具有不同的作用和应用。

旁路电容用于滤除噪声和干扰信号；去耦电容用于去除直流偏置，并提供低阻抗路径；滤波电容用于平滑电源电压，提供稳定的直流电压输出。

合理选择和应用这些电容器，可以提高电路的性能和稳定性，有效改善信号质量。
