芳香族聚酰胺纤维

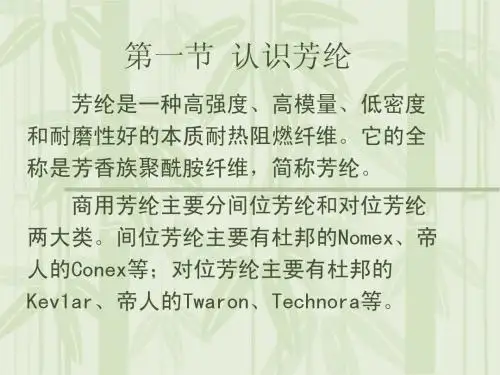

芳纶芳纶(芳族聚酰胺纤维)可能是最知名的特种纤维，由尼龙而来，且与尼龙极其类似。

芳纶中含5％直接与两个芳香环相连的酰胺键。

著名的品牌，包括杜邦的Nomex和Kevl~，以及日本帝人公司与Kevl~非常相似的Twaron纤维。

Kevl~的强度和模量比传统的高强尼龙纤维，分别高2倍和9倍。

Kevlar能够应用于如下领域：防弹材料、复合材料支撑物，振动延续阻滞物、轮胎增强材料，高应力作业下的机械橡胶布、高强低延伸的绳索。

Nomex与Kevlar在化学组成上不同，它用异酞酰胺取代对酞酰胺，从而获得有优异耐热性的纤维，在高温条件下有优异的性能。

随着芳纶在安全和强力市场领域应用的深入，市场应用将会缓慢增加，但其量不会显著扩大，问题在于产量／价格／利润之间的相互关系。

从Spandex大量上市导致价格下降的经验来看，如果纤维价格下跌20％-50％，纤维的产量将会急剧增加芳纶纤维全称为"聚对苯二甲酰对苯二胺"，英文为Aramid fiber，是一种新型高科技合成纤维，具有超高强度、高模量和耐高温、耐酸耐碱、重量轻等优良性能，其强度是钢丝的5～6倍，模量为钢丝或玻璃纤维的2～3倍，韧性是钢丝的2倍，而重量仅为钢丝的1/5左右，在560度的温度下，不分解，不融化。

它具有良好的绝缘性和抗老化性能，具有很长的生命周期。

芳纶的发现，被认为是材料界一个非常重要的历史进程。

芳纶的发明:20世纪60年代由美国杜邦（DuPont）公司成功地开发并率先产业化;芳纶的发展:在30多年的时间里，芳纶纤维走过了由军用战略物资向民用物资过渡的历程，价格也降低了将近一半。

现在国外芳纶无论是研发水平还是规模化生产都日趋成熟。

在芳纶纤维生产领域，对位芳酰胺纤维发展最快，产能主要集中在日本和美国、欧洲。

如美国杜邦的Kevlar纤维，荷兰阿克苏诺贝尔（Akzo Nobel）公司（已与帝人合并）的Twaron 纤维，日本帝人公司的Technora纤维及俄罗斯的Terlon纤维等。

芳纶纤维凡聚合物大分子的主链由芳香环和酰胺键构成，且其中至少85%的酰胺基直接键合在芳香环上，每个重复单元的酰胺基中的氮原子和羰基均直接与芳香环中的碳原子相连接并置换其中的一个氢原子的聚合物称为芳香族聚酰胺纤维，我国定名为芳纶纤维。

芳纶纤维有两大类：全芳族聚酰胺纤维和杂环芳族聚酰胺纤维。

全芳族聚酰胺纤维主要包括对位的聚对苯二甲酰对苯二胺和聚对苯甲酰胺纤维、间位的聚间苯二甲酰间苯二胺和聚间苯甲酰胺纤维、共聚芳酰胺纤维以及如引入折叠基、巨型侧基的其它芳族聚酰胺纤维。

杂环芳族聚酰胺纤维是指含有氮、氧、硫等杂质原子的二胺和二酰氯缩聚而成的芳纶纤维，如有序结构的杂环聚酰胺纤维等。

1、聚对苯二甲酰对苯二胺（PPTA）纤维PPTA纤维是芳纶在复合材料中应用最为普遍的一个品种。

中国于80年代中期试生产此纤维，定名为芳纶1414（芳纶II）。

芳纶纤维具有优异的力学、化学、热学、电学等性能。

PPTA纤维具有高拉伸强度、高拉伸模量、低密度、优良吸能性和减震、耐磨、耐冲击、抗疲劳、尺寸稳定等优异的力学和动态性能；良好的耐化学腐蚀性；高耐热、低膨胀、低导热、不燃、不熔等突出的热性能以及优良的介电性能。

2、聚对苯甲酰胺（PBA）纤维中国于80年代初期曾试生产此纤维，定名为芳纶14（芳纶I）。

芳纶I的拉伸强度比芳纶II低约20%，但拉伸模量却高出50%以上。

芳纶I热老化性能好，这些性能用作某些复合材料的增强剂是很有利的。

3、芳纶共聚纤维采用新的二胺或第三单体合成新的芳纶是提高芳纶纤维性能的重要途径。

（1）对位芳酰胺共聚纤维它是由对苯二甲酰氯与对苯二胺及第三单体3，4'-二氨基二苯醚在N，N'-二甲基乙酰胺等溶剂中低温缩聚而成的。

共聚物溶液中和后直接进行湿法纺丝和后处理而得的各种产品。

（2）聚对芳酰胺苯并咪唑纤维一般认为它们是在原PPTA的基础上引入对亚苯基苯并咪唑类杂环二胺，经低温缩聚而成的三元构聚芳酰胺体系，纺丝后再经高温热拉伸而成。

芳纶复合材料的结构
芳纶复合材料是由芳香族聚酰胺纤维和一种或多种材料复合而成的材料。

其结构特点主要包括以下几个方面：
1.芳香族聚酰胺纤维：芳纶纤维是一种由芳香基团和酰胺基团组成的线性聚合物，具有优异的力学性能、稳定的化学结构、理想的机械性质，如超高强度、高模量、耐高温、耐酸碱、质量轻和耐磨损等。

2.复合结构：芳纶复合材料通常由芳纶纤维和一种或多种其他材料组成，这些材料可以是金属、陶瓷、橡胶、树脂等。

这种复合结构可以充分发挥不同材料的优点，使得整个复合材料具有优异的综合性能。

3.增强相：在芳纶复合材料中，芳纶纤维通常作为增强相，通过与基体的结合，提供复合材料的主要承载能力和优良的力学性能。

4.界面相：为了提高芳纶复合材料的性能，通常需要在芳纶纤维和基体之间建立一个良好的界面。

这种界面可以通过各种界面处理技术来实现，如表面涂层、化学处理等。

5.基体相：基体相是复合材料中的另一个重要组成部分，它主要起到粘结纤维和传递载荷的作用。

根据所使用的基体材料不同，芳纶复合材料的性能和应用领域也会有所不同。

总之，芳纶复合材料的结构特点在于其由多种材料组成，并具有良好的界面相和各向同性的力学性能。

这种材料可以广泛应用于航空航天、军事、汽车、体育等领域，作为结构材料或功能材料使用。

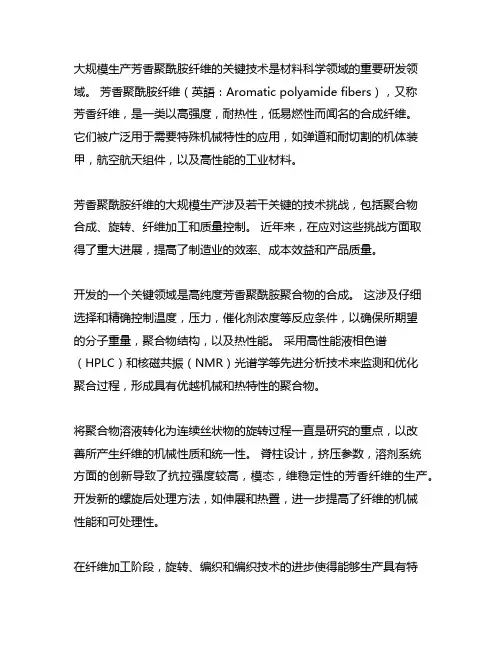

大规模生产芳香聚酰胺纤维的关键技术是材料科学领域的重要研发领域。

芳香聚酰胺纤维（英語：Aromatic polyamide fibers），又称芳香纤维，是一类以高强度，耐热性，低易燃性而闻名的合成纤维。

它们被广泛用于需要特殊机械特性的应用，如弹道和耐切割的机体装甲，航空航天组件，以及高性能的工业材料。

芳香聚酰胺纤维的大规模生产涉及若干关键的技术挑战，包括聚合物合成、旋转、纤维加工和质量控制。

近年来，在应对这些挑战方面取得了重大进展，提高了制造业的效率、成本效益和产品质量。

开发的一个关键领域是高纯度芳香聚酰胺聚合物的合成。

这涉及仔细选择和精确控制温度，压力，催化剂浓度等反应条件，以确保所期望的分子重量，聚合物结构，以及热性能。

采用高性能液相色谱（HPLC）和核磁共振（NMR）光谱学等先进分析技术来监测和优化聚合过程，形成具有优越机械和热特性的聚合物。

将聚合物溶液转化为连续丝状物的旋转过程一直是研究的重点，以改善所产生纤维的机械性质和统一性。

脊柱设计，挤压参数，溶剂系统方面的创新导致了抗拉强度较高，模态，维稳定性的芳香纤维的生产。

开发新的螺旋后处理方法，如伸展和热置，进一步提高了纤维的机械性能和可处理性。

在纤维加工阶段，旋转、编织和编织技术的进步使得能够生产具有特制特性的丁香织物，如高灵活性、防磨和化学稳定性。

这些织物被广泛应用，从防护服和轮胎加固到结构工程和汽车组件的复合材料。

气压织物特性的定制能力扩大了其在新兴市场的使用，例如运动设备、过滤材料和电子设备。

还制定了质量控制和测试方法，以确保大规模生产的一致性和可靠性。

采用非破坏性评价技术，如超声波测试和红外光谱学，来评估芳香纤维和织物的完整性和性能。

先进的机械测试，如抗拉强度测试和撞击测试，提供了材料强度，模具，硬度的宝贵数据，使制造商能够满足严格的监管和客户要求。

大规模生产芳香聚酰胺纤维的关键技术包括广泛的学科，包括聚合物化学、加工工程和质量保证。

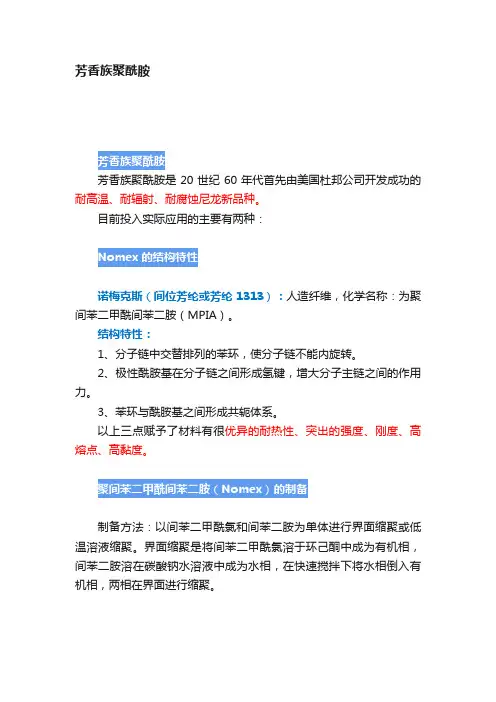

芳香族聚酰胺芳香族聚酰胺是20世纪60年代首先由美国杜邦公司开发成功的耐高温、耐辐射、耐腐蚀尼龙新品种。

目前投入实际应用的主要有两种：诺梅克斯（间位芳纶或芳纶1313）：人造纤维，化学名称：为聚间苯二甲酰间苯二胺（MPIA）。

结构特性：1、分子链中交替排列的苯环，使分子链不能内旋转。

2、极性酰胺基在分子链之间形成氢键，增大分子主链之间的作用力。

3、苯环与酰胺基之间形成共轭体系。

以上三点赋予了材料有很优异的耐热性、突出的强度、刚度、高熔点、高黏度。

制备方法：以间苯二甲酰氯和间苯二胺为单体进行界面缩聚或低温溶液缩聚。

界面缩聚是将间苯二甲酰氯溶于环己酮中成为有机相，间苯二胺溶在碳酸钠水溶液中成为水相，在快速搅拌下将水相倒入有机相，两相在界面进行缩聚。

Nomex具有远高于脂肪族PA的力学性能和耐热性能，1、寿命长：作为纤维织物，是脂肪族PA纤维布的8倍，棉布的20倍；2、良好的耐热老化性：250oC经2000h热老化后，表面电阻率和体积电阻保持不变；3、较好的电性能：在较高温度或潮湿的环境下仍可保持较好的电性能。

主要用于 H级电绝缘材料和制备高性能纤维（HT-1纤维）耐热性能测试：在实验室中进行耐热测试。

必须能够经受距离为3厘米，摄氏300到400度的明火，如果在10秒内没有点着，才可用于制造赛服。

车手和车队人员的内衣、头罩、袜子和手套都是用诺梅克斯制造的。

全对位聚芳酰胺是酰胺基位于苯环对位的一种聚芳酰胺，制备方法有两种。

1、对苯二胺与对苯二甲酰氯缩聚缩聚产物称聚对苯二甲酰对苯二胺（PPTA），又称芳纶1414树脂主要用于制备凯夫拉（Kevlar）纤维2、对氨基苯甲酸自缩聚缩聚产物为聚对苯甲酰胺（PBA），又称芳纶14，也用于制纤维，称为B纤维如欲加入艾邦高分子工程塑料交流群，可以加群主：181431895这是一种芳纶复合材料，全对位聚芳酰胺具有超高强度、超高模量、耐高温、耐腐蚀、阻燃、膨胀系数小等一系列优异性能。

Kevlar纤维的结构特点Kevlar纤维是一种高性能合成纤维，由美国杜邦公司于1965年发明。

它具有出色的强度和耐热性能，被广泛应用于防弹衣、安全带、轮胎等领域。

Kevlar纤维的独特结构决定了其优异的性能。

1. 分子结构Kevlar纤维是一种芳香族聚酰胺纤维，主要由聚对苯二甲酰胺（PPTA）单体组成。

PPTA分子中含有苯环和酰胺基团，这些基团通过共价键连接在一起形成聚合物链。

2. 高度有序排列Kevlar纤维具有高度有序的分子排列，这是其优异性能的重要原因之一。

PPTA分子链在制备过程中通过拉伸和热处理等工艺使得分子链得以有序排列，并形成了平行于纤维轴向的晶体区域。

这种有序排列使得Kevlar纤维具有较高的强度和刚性。

3. 刚性与柔韧并存尽管Kevlar纤维具有很高的刚性，但它仍能保持一定的柔韧性。

这是由于Kevlar纤维中芳香环的共轭结构和酰胺基团的存在。

共轭结构可以增强分子链之间的相互作用力，提高纤维的刚性；而酰胺基团则使得分子链之间具有一定的可移动性，从而增加了纤维的柔韧性。

4. 高强度与高模量Kevlar纤维具有极高的强度和模量。

强度是指材料抵抗外力破坏的能力，而模量则衡量材料对应力变形的抵抗能力。

Kevlar纤维在干燥状态下具有很高的拉伸强度（约3.6-4.1 GPa）和模量（约70-130 GPa），比钢铁还要强硬。

这使得Kevlar纤维成为防护材料领域中重要的选择。

5. 耐热性Kevlar纤维具有出色的耐热性能。

它可以在较高温度下长时间保持稳定，并且不会熔化或流动。

这是由于Kevlar纤维中的酰胺基团具有较高的熔点，使得纤维能够在高温下保持结构稳定。

6. 阻燃性Kevlar纤维具有良好的阻燃性能。

在受到火焰或高温时，Kevlar纤维不会自行燃烧，也不会滴落。

这是由于Kevlar纤维的化学结构决定了其分解温度较高，而且分解产物中没有易燃物质。

7. 耐化学腐蚀性Kevlar纤维对大多数常见化学物质具有较好的耐腐蚀性。
