调谐器概述

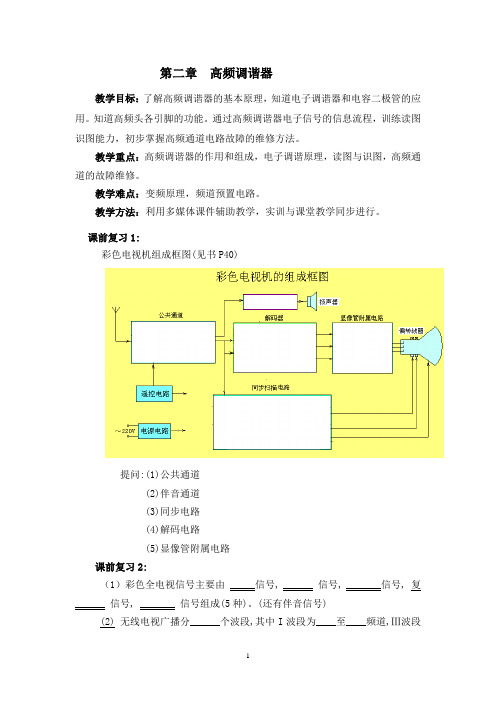

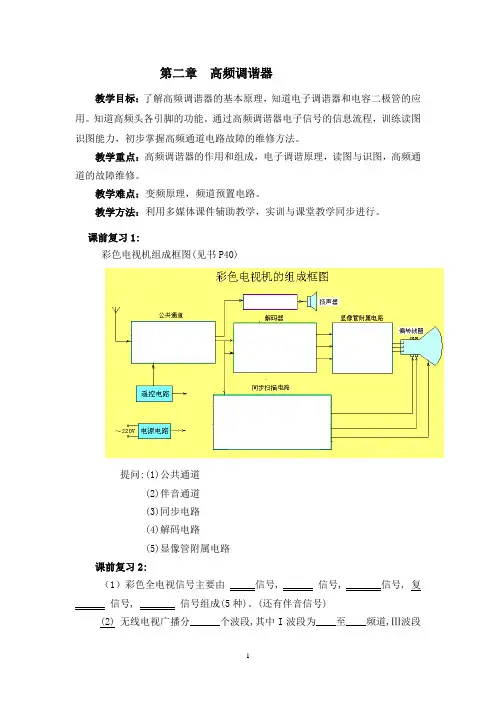

第二章高频调谐器教学目标：了解高频调谐器的基本原理，知道电子调谐器和电容二极管的应用。

知道高频头各引脚的功能。

通过高频调谐器电子信号的信息流程，训练读图识图能力，初步掌握高频通道电路故障的维修方法。

教学重点：高频调谐器的作用和组成，电子调谐原理，读图与识图，高频通道的故障维修。

教学难点：变频原理，频道预置电路。

教学方法：利用多媒体课件辅助教学，实训与课堂教学同步进行。

课前复习1:彩色电视机组成框图(见书P40)提问:(1)公共通道(2)伴音通道(3)同步电路(4)解码电路(5)显像管附属电路课前复习2:（1）彩色全电视信号主要由 _____信号, ______ 信号, _______信号, 复______ 信号, _______ 信号组成(5种)。

(还有伴音信号)(2) 无线电视广播分______个波段,其中I波段为____至____频道,Ⅲ波段为____至____频道,Ⅳ波段为____至____频道,Ⅴ波段为____至____频道.(3)通常把Ⅰ波段称为____频段；通常把Ⅲ波段称为_____频段；通常把Ⅳ和Ⅴ波段称为_____波段。

(4) 我国8频道的伴音载频为______MHZ ，其图象载频为_____MHZ ，本振频率为_______ MHZ ，该频道属于______频段。

从本章起，研究彩电各大部分。

涉及具体元件和电路。

高频调谐器——电视信号的大门，需从收音机讲起——预备知识一、 简单的收音机① L 1接收到各个电压的高频调谐幅波。

② 耦合到L 2后，若L 2C 1满足f ０=550KHZ ，中央1台信号最强——谐振 —→ 调谐。

③ 二极管检测削去半周。

④ C 2滤掉高频。

实际C 2可省去，线圈匝间有电容，但需高阻耳机。

(因为如果负载太小,输出功率小)二、超外差式收音机1. 什么是超外差原载频(550KHZ ，1064KHZ ，…) —→ 465KHz 。

本机振荡f 0与外来高频f e 混频 f 0+f pf 0-f pf 0 ，f p ……本振和调谐回路，可变电容等轴，f 0比f E 始终高465KH z 。

调谐器原理

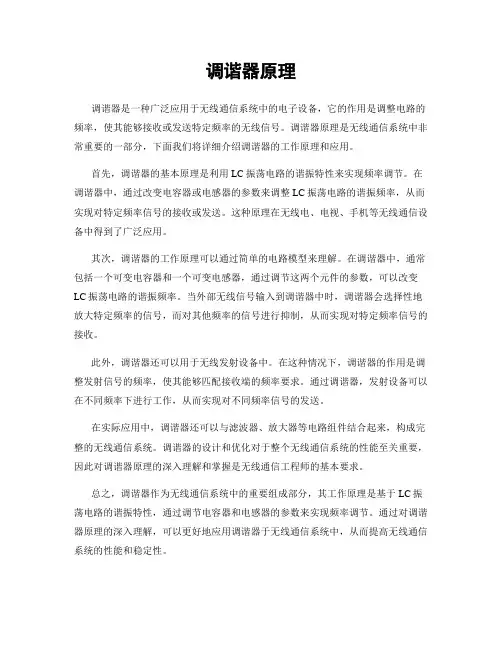

调谐器是一种广泛应用于无线通信系统中的电子设备，它的作用是调整电路的频率，使其能够接收或发送特定频率的无线信号。

调谐器原理是无线通信系统中非常重要的一部分，下面我们将详细介绍调谐器的工作原理和应用。

首先，调谐器的基本原理是利用LC振荡电路的谐振特性来实现频率调节。

在调谐器中，通过改变电容器或电感器的参数来调整LC振荡电路的谐振频率，从而实现对特定频率信号的接收或发送。

这种原理在无线电、电视、手机等无线通信设备中得到了广泛应用。

其次，调谐器的工作原理可以通过简单的电路模型来理解。

在调谐器中，通常包括一个可变电容器和一个可变电感器，通过调节这两个元件的参数，可以改变LC振荡电路的谐振频率。

当外部无线信号输入到调谐器中时，调谐器会选择性地放大特定频率的信号，而对其他频率的信号进行抑制，从而实现对特定频率信号的接收。

此外，调谐器还可以用于无线发射设备中。

在这种情况下，调谐器的作用是调整发射信号的频率，使其能够匹配接收端的频率要求。

通过调谐器，发射设备可以在不同频率下进行工作，从而实现对不同频率信号的发送。

在实际应用中，调谐器还可以与滤波器、放大器等电路组件结合起来，构成完整的无线通信系统。

调谐器的设计和优化对于整个无线通信系统的性能至关重要，因此对调谐器原理的深入理解和掌握是无线通信工程师的基本要求。

总之，调谐器作为无线通信系统中的重要组成部分，其工作原理是基于LC振荡电路的谐振特性，通过调节电容器和电感器的参数来实现频率调节。

通过对调谐器原理的深入理解，可以更好地应用调谐器于无线通信系统中，从而提高无线通信系统的性能和稳定性。

数字调谐器数字调谐器是一种常见的音频设备，它广泛应用于电视、电台和音乐制作等领域。

通过数字调谐器，我们可以实现音频信号的处理和调节，使其达到理想的效果。

本文将介绍数字调谐器的原理、功能和应用，并探讨其在音频领域中的重要性。

数字调谐器基于数字信号处理技术，通过处理采样的音频信号，对其频率、幅度和相位等进行调节，以改变原始音频信号的特性。

这些调节可以通过软件或硬件实现，如滤波、增益调节、混响效果等。

数字调谐器可以实现对音频信号的精确控制，使其更加清晰、平衡和逼真。

数字调谐器具有丰富的功能和效果。

其中最常见的包括均衡器和反向控制器。

均衡器可以对音频信号的频率进行调整，使其在不同音域上达到最佳平衡。

反向控制器可以抑制和消除音频信号中的杂音和回声，提高音频的质量和可听性。

数字调谐器广泛应用于电视和电台广播中。

在电视广播中，数字调谐器可以对声音的音调和音量进行调节，使其与图像画面相匹配。

在电台广播中，数字调谐器可以实现对不同频率广播信号的接收和处理，以达到良好的收听效果。

此外，数字调谐器也被广泛应用于音乐制作和录音工作室中，帮助音乐人和音频工程师实现对音频信号的精确控制和处理。

数字调谐器在音频领域中的重要性不言而喻。

它不仅可以改善音频质量，还可以提供丰富的音效和特殊效果，增强音频的表现力和感染力。

通过数字调谐器，音乐人可以调整音乐的音色和平衡度，使其更加和谐美妙。

音频工程师可以使用数字调谐器进行音频混音和后期制作，使音频效果更加出色。

此外，数字调谐器还可以使听众在收听音频时获得更好的体验，享受到高品质的音乐和声音。

随着科技的不断进步，数字调谐器的功能和效果也在不断提升。

现在的数字调谐器不仅具有更多的音频处理功能，还可以与计算机和其他音频设备进行连接和互动。

通过与计算机的配合，数字调谐器可以实现更高级的音频处理算法和效果，为用户提供更多的选择和可能性。

总之，数字调谐器是一种重要的音频设备，它通过数字信号处理技术对音频信号进行调节和处理，提高音频质量和可听性。

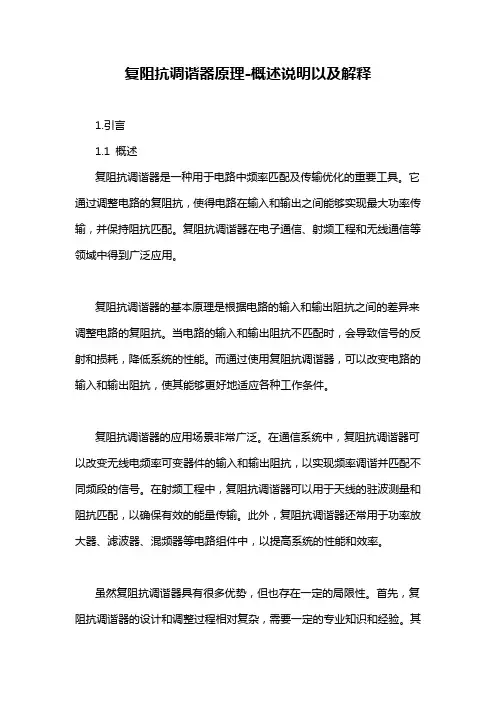

复阻抗调谐器原理-概述说明以及解释1.引言1.1 概述复阻抗调谐器是一种用于电路中频率匹配及传输优化的重要工具。

它通过调整电路的复阻抗，使得电路在输入和输出之间能够实现最大功率传输，并保持阻抗匹配。

复阻抗调谐器在电子通信、射频工程和无线通信等领域中得到广泛应用。

复阻抗调谐器的基本原理是根据电路的输入和输出阻抗之间的差异来调整电路的复阻抗。

当电路的输入和输出阻抗不匹配时，会导致信号的反射和损耗，降低系统的性能。

而通过使用复阻抗调谐器，可以改变电路的输入和输出阻抗，使其能够更好地适应各种工作条件。

复阻抗调谐器的应用场景非常广泛。

在通信系统中，复阻抗调谐器可以改变无线电频率可变器件的输入和输出阻抗，以实现频率调谐并匹配不同频段的信号。

在射频工程中，复阻抗调谐器可以用于天线的驻波测量和阻抗匹配，以确保有效的能量传输。

此外，复阻抗调谐器还常用于功率放大器、滤波器、混频器等电路组件中，以提高系统的性能和效率。

虽然复阻抗调谐器具有很多优势，但也存在一定的局限性。

首先，复阻抗调谐器的设计和调整过程相对复杂，需要一定的专业知识和经验。

其次，复阻抗调谐器的功率损耗较大，可能会导致系统的能量浪费。

此外，复阻抗调谐器的频率匹配范围也存在一定限制。

未来，随着通信技术的不断发展和实际需求的不断变化，复阻抗调谐器仍将继续发展。

未来的复阻抗调谐器可能会更加精密和高效，能够应对更广泛的频率范围和复杂的电路需求。

同时，随着集成电路技术的进步，复阻抗调谐器也有可能被集成到芯片级电路设计中，以进一步提高系统性能和简化电路布局。

综上所述，复阻抗调谐器是一种重要的电路调谐工具，广泛应用于各个领域。

虽然它存在一定的局限性，但随着技术的进步和应用需求的变化，复阻抗调谐器有望在未来继续发展，并发挥更大的作用。

1.2文章结构文章结构是指文章的组织方式和章节安排，它对于读者来说非常重要，因为一个良好的结构可以帮助读者更好地理解和消化文章的内容。

本文将采用如下结构，以确保文章的逻辑性和连贯性：1. 引言1.1 概述在本部分，我们将简要介绍复阻抗调谐器的基本概念和作用，以及它在电路领域的应用。

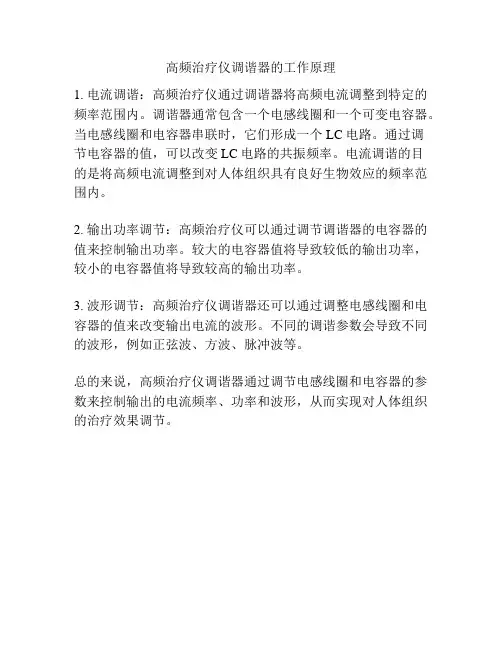

高频治疗仪调谐器的工作原理
1. 电流调谐：高频治疗仪通过调谐器将高频电流调整到特定的频率范围内。

调谐器通常包含一个电感线圈和一个可变电容器。

当电感线圈和电容器串联时，它们形成一个LC电路。

通过调
节电容器的值，可以改变LC电路的共振频率。

电流调谐的目
的是将高频电流调整到对人体组织具有良好生物效应的频率范围内。

2. 输出功率调节：高频治疗仪可以通过调节调谐器的电容器的值来控制输出功率。

较大的电容器值将导致较低的输出功率，较小的电容器值将导致较高的输出功率。

3. 波形调节：高频治疗仪调谐器还可以通过调整电感线圈和电容器的值来改变输出电流的波形。

不同的调谐参数会导致不同的波形，例如正弦波、方波、脉冲波等。

总的来说，高频治疗仪调谐器通过调节电感线圈和电容器的参数来控制输出的电流频率、功率和波形，从而实现对人体组织的治疗效果调节。

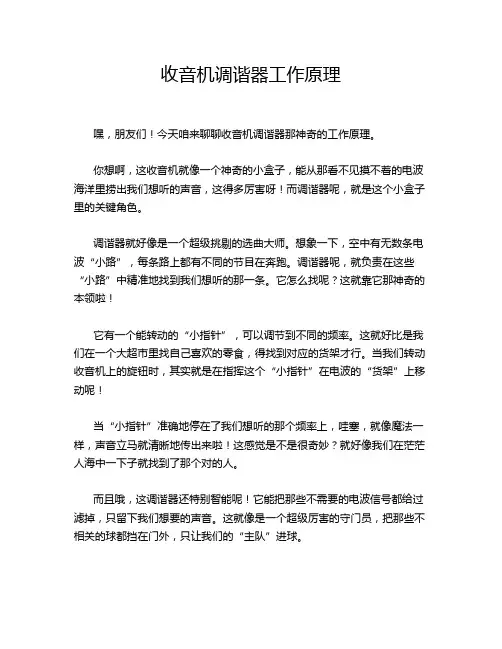

收音机调谐器工作原理嘿，朋友们！今天咱来聊聊收音机调谐器那神奇的工作原理。

你想啊，这收音机就像一个神奇的小盒子，能从那看不见摸不着的电波海洋里捞出我们想听的声音，这得多厉害呀！而调谐器呢，就是这个小盒子里的关键角色。

调谐器就好像是一个超级挑剔的选曲大师。

想象一下，空中有无数条电波“小路”，每条路上都有不同的节目在奔跑。

调谐器呢，就负责在这些“小路”中精准地找到我们想听的那一条。

它怎么找呢？这就靠它那神奇的本领啦！它有一个能转动的“小指针”，可以调节到不同的频率。

这就好比是我们在一个大超市里找自己喜欢的零食，得找到对应的货架才行。

当我们转动收音机上的旋钮时，其实就是在指挥这个“小指针”在电波的“货架”上移动呢！当“小指针”准确地停在了我们想听的那个频率上，哇塞，就像魔法一样，声音立马就清晰地传出来啦！这感觉是不是很奇妙？就好像我们在茫茫人海中一下子就找到了那个对的人。

而且哦，这调谐器还特别智能呢！它能把那些不需要的电波信号都给过滤掉，只留下我们想要的声音。

这就像是一个超级厉害的守门员，把那些不相关的球都挡在门外，只让我们的“主队”进球。

你说这收音机调谐器是不是很了不起？它让我们能随时随地听到各种各样的声音，音乐、新闻、故事……它给我们的生活带来了多少乐趣呀！我们每天都可以通过这个小小的调谐器，和世界连接起来。

在家里，在车里，在公园的长椅上，只要我们想听，轻轻一转，就仿佛打开了一个通往另一个世界的大门。

这难道不令人惊叹吗？所以啊，可别小看了这收音机调谐器，它虽然不大，但是作用可大着呢！它就像是一个默默工作的小英雄，为我们带来无尽的欢乐和惊喜。

下次当你再打开收音机，听到那清晰的声音时，可别忘了感谢一下这个神奇的调谐器呀！它真的是太牛啦！。

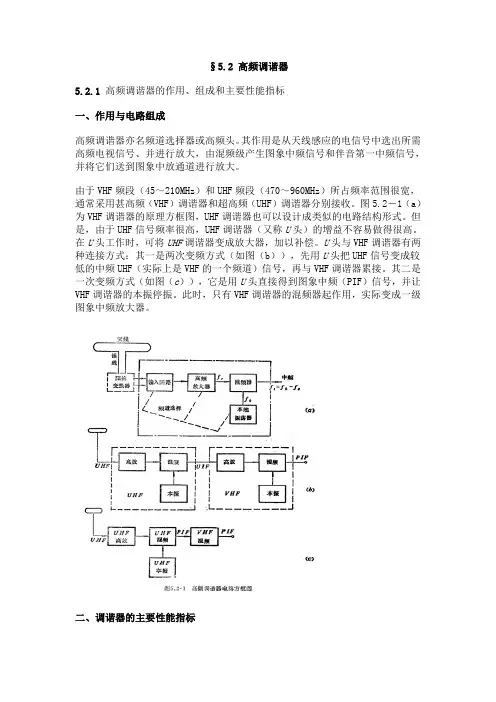

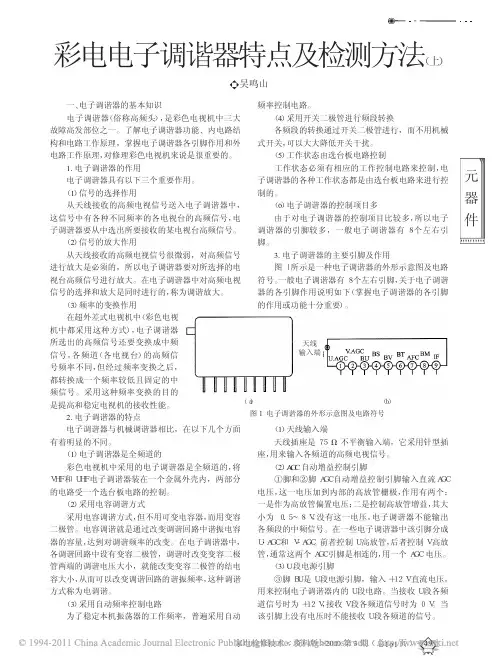

§5.2 高频调谐器5.2.1高频调谐器的作用、组成和主要性能指标一、作用与电路组成高频调谐器亦名频道选择器或高频头。
