附件1编号：山东能源集团职工“五小”创新创效优秀成果申报书项目名称：半自动矿用带式输送机平托辊拆装机专业类别：机电专业申报人姓名：姜明程申报单位：龙矿集团机电维修制造中心综机维修分厂山东能源集团有限公司工会委员会共青团山东能源集团有限公司委员会二○一五年月日山东能源集团职工“五小”创新创效优秀成果申报表注：1.专业类别栏目填写煤炭生产、洗选加工、机械制造、煤化工、建材、物流、医疗等，其中煤炭生产要细化到采煤、掘进、机电、运输、地测防治水、“一通三防”等专业。

2.单位名称需为规范全称或简称；3.完成人应为基层一线职工和技术人员，副处级以上领导干部不得申报。

附件2龙口矿业集团机电维修制造中心半自动矿用带式输送机用平托辊拆装机（完成人：姜明程姜庆明薛俊淑战蓬勃王举好）一、主创人简介：姜明程，男，1982年8月5日出生，大专。

龙矿集团机电维修制造中心综机维修分厂皮带机班大班长。

工作中善于动脑及钻研，曾获2010年机电维修制造中心创业标兵，2010年研制的弧形侧板压力机获龙矿集团技术革新奖，2012年研制的手动3T悬臂吊获龙矿集团技术革新奖。

二、成果介绍：目前两矿用带式输送机用平托辊损坏数量较多、维修难度大，传统维修作业方法费力大、耗时长，且同轴度不一致，易造成托辊转动不灵活，甚至蹩卡转不动，影响矿井生产。

为解决这一问题，皮带机班积极组织技术骨干改进维修工艺，结合维修过程实际操作难点，反复实践、改进，最终自主研发出“半自动矿用带式输送机用平托辊拆装机”。

半自动矿用带式输送机平托辊维修机，机身用16#槽钢做成，机体高度为一米，长度为米，两端压头的中心线在同一轴线上，作业人员可站在机体侧面进行作业。

结构是在架体两端焊接两支承架，两支架一端焊接压头，另一端安装手动螺旋千斤顶，将另一端的压头放入螺旋千斤顶内。

拆卸时将平托辊固定在架体上，通过手动螺旋千斤顶的转动将平托辊轴（带轴肩）顶出（轴承一起带出），然后将损坏的轴承割掉，组装时，在托辊两端重新安装上新的轴承、密封，在维修机上利用螺旋千斤顶的伸出将两端轴承通过压头压入平托辊筒体，既确保了托辊的同轴度，又大大降低工人的劳动强度，提高维修质量。

附件1编号：能源集团职工“五小”创新创效优秀成果申报书项目名称：半自动矿用带式输送机平托辊拆装机专业类别：机电专业申报人：明程申报单位：龙矿集团机电维修制造中心综机维修分厂能源集团工会委员会共青团能源集团委员会二○一五年月日能源集团职工“五小”创新创效优秀成果申报表注：1.专业类别栏目填写煤炭生产、洗选加工、机械制造、煤化工、建材、物流、医疗等，其中煤炭生产要细化到采煤、掘进、机电、运输、地测防治水、“一通三防”等专业。

2.单位名称需为规全称或简称；3.完成人应为基层一线职工和技术人员，副处级以上领导干部不得申报。

附件2龙口矿业集团机电维修制造中心半自动矿用带式输送机用平托辊拆装机（完成人：明程庆明薛俊淑战蓬勃王举好）一、主创人简介：明程，男，1982年8月5日出生，大专。

龙矿集团机电维修制造中心综机维修分厂皮带机班大班长。

工作中善于动脑及钻研，曾获2010年机电维修制造中心创业标兵，2010年研制的弧形侧板压力机获龙矿集团技术革新奖，2012年研制的手动3T 悬臂吊获龙矿集团技术革新奖。

二、成果介绍：目前两矿用带式输送机用平托辊损坏数量较多、维修难度大，传统维修作业方法费力大、耗时长，且同轴度不一致，易造成托辊转动不灵活，甚至蹩卡转不动，影响矿井生产。

为解决这一问题，皮带机班积极组织技术骨干改进维修工艺，结合维修过程实际操作难点，反复实践、改进，最终自主研发出“半自动矿用带式输送机用平托辊拆装机”。

半自动矿用带式输送机平托辊维修机，机身用16#槽钢做成，机体高度为一米，长度为2.5米，两端压头的中心线在同一轴线上，作业人员可站在机体侧面进行作业。

结构是在架体两端焊接两支承架，两支架一端焊接压头，另一端安装手动螺旋千斤顶，将另一端的压头放入螺旋千斤顶。

拆卸时将平托辊固定在架体上，通过手动螺旋千斤顶的转动将平托辊轴（带轴肩）顶出（轴承一起带出），然后将损坏的轴承割掉，组装时，在托辊两端重新安装上新的轴承、密封，在维修机上利用螺旋千斤顶的伸出将两端轴承通过压头压入平托辊筒体，既确保了托辊的同轴度，又大大降低工人的劳动强度，提高维修质量。

附件1：青年“五小”成果申报表图一方案结构图图2 方案剖面图图1是本方案实施例的结构图；图2是本方案实施例的3个剖面图；图中：1传力环板，2加劲肋板，3圆管型钢柱，4中间传力环板，5、中间传力锚栓，6、止水环板，7、底部传力锚栓，8、底部传力环板，9、底部加劲板，10、桩身，11、桩受力主筋，12、桩箍筋。

附件2：一种代替格构柱可免拆除的圆形型钢混凝土柱成果作者及单位一、申报项目说明本案于2017年7月应用于XXXXXXX工程。

我部于2017年6月16日进场后由于图纸及拆迁问题迟迟不能开工。

2017年7月初，地铁集团决定，对出站通道部分地下室采用盖挖逆作法施工。

此时，距离业主要求的浇筑顶板时间仅剩50天。

在这50天内，项目需完成支护桩、高压旋喷止水桩、桩基础及盖挖顶板的施工。

地下室原设计为长螺旋钻孔灌注桩，桩径0.6米，桩长25米。

每个独立柱下设置3-5根桩，盖挖区共计长螺旋钻孔灌注桩xx根。

场地原地面标高相对正负零标高为-1.5米到-3.0米不等，承台底标高-7.0到-8.5米不等。

由于东西两侧均有待拆迁房屋，桩基施工无法在开挖至基底后进行。

因此长螺旋桩桩长在30米以上，超出了绝大部分长螺旋桩基的作业深度。

且采用盖挖逆作法后，需要增加格构柱桩，会进一步增加了长螺旋桩的数量。

由于传统逆作法受工期及场地条件限制，最终经商议决定采用型钢混凝土柱代替格构柱施工的方法。

将盖挖逆作区的长螺旋桩改为直径1.2米旋挖钻孔灌注桩，有效桩长36米。

将多桩承台变为单桩承台，桩定位与地下室结构柱定位重合。

将原地下室结构柱改为钢管柱，锚入桩基中，兼做格构柱使用。

在此方案下，规避了长螺旋桩由于桩长过长作业困难的问题。

在桩基施工完成后，清理现场浇筑垫层后即可进行顶板的作业。

通过该方案的实施，能有效缩短工期。

二、成果研究分析报告（一）方案的论证2017年7月10日，由武汉市轨道交通建设有限公司组织召开轨道交通21号线武湖站前地下工程一期盖挖逆作法方案专家评审会。

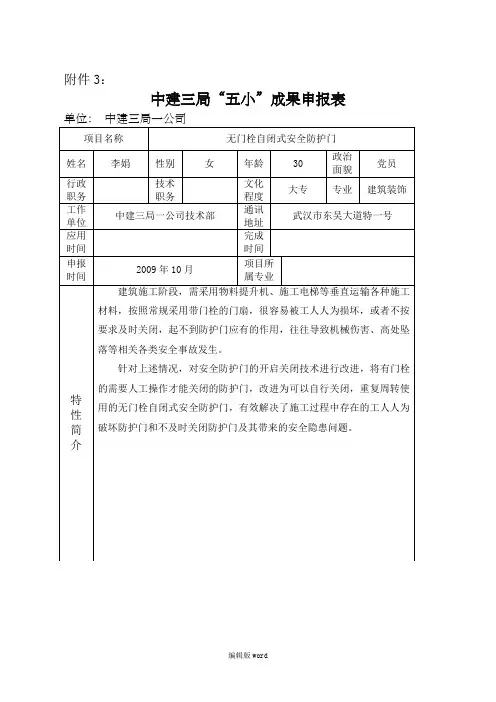

附件3：中建三局“五小”成果申报表单位：中建三局一公司无门栓自闭式安全防护门建筑施工阶段，需采用物料提升机、施工电梯等垂直运输各种施工材料，按照常规采用带门栓的门扇，很容易被工人人为损坏，或者不按要求及时关闭，起不到防护门应有的作用，往往导致机械伤害、高处坠落等相关各类安全事故发生。

针对上述情况，荆楚理工学院图书馆项目物料提升机各楼层接料平台均采用了无门栓自闭式安全防护门，有效解决了施工过程中存在的工人人为破坏防护门和不及时关闭防护门及其带来的安全隐患问题。

无门栓自闭式安全防护门所要解决的技术问题是通过以下技术方案来实现的：安全防护门包括两扇无门栓的对开设置的门扇；门扇顶部装设门扇止挡部件；门扇通过弹簧铰链与直角固定连接件连接；直角固定连接件安装在侧防护架钢管上。

1、弹簧铰链为具有自闭复位功能的自闭式弹簧铰链；自闭式弹簧铰链与门扇用螺钉连接，通过弹簧铰链将门扇与直角固定连接件连接起来形成门扇的自闭功能；2、直角固定连接件，包括六个直角形角钢件，分别与侧防护架钢管用螺钉连接；门扇止挡部件包括两个直角形角钢件，分别安装在两门扇顶部，分别与上防护架钢管连接，通过门扇止挡部件控制门扇自闭回位的幅度；六个直角固定连接件和两个门扇止挡部件均有控制门扇自闭回位的幅度的功能。

3、周围板体的材料选用型钢，或其它硬金属材料。

无门栓自闭式安全防护门有如下优点：设计结构简单、合理、经济、适用，有效解决了施工过程中存在的工人人为破坏防护门和不及时关闭防护门的问题，保证了安全防护门基本的功能性和实用性。

由于可以多次重复周转利用，合理降低了项目安全生产费用的投入，节约了成本，并且避免了使用常规带门栓防护门遭人为破坏和关闭不及时遗留的各种安全隐患和环境污染。

插图（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的配合和支持）。

五小创新创效优秀成果 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT附件1编号：山东能源集团职工“五小”创新创效优秀成果申报书项目名称：半自动矿用带式输送机平托辊拆装机专业类别：机电专业申报人姓名：姜明程申报单位：龙矿集团机电维修制造中心综机维修分厂山东能源集团有限公司工会委员会共青团山东能源集团有限公司委员会二○一五年月日山东能源集团职工“五小”创新创效优秀成果申报表注：1.专业类别栏目填写煤炭生产、洗选加工、机械制造、煤化工、建材、物流、医疗等，其中煤炭生产要细化到采煤、掘进、机电、运输、地测防治水、“一通三防”等专业。

2.单位名称需为规范全称或简称；3.完成人应为基层一线职工和技术附件2龙口矿业集团机电维修制造中心半自动矿用带式输送机用平托辊拆装机（完成人：姜明程姜庆明薛俊淑战蓬勃王举好）一、主创人简介：姜明程，男，1982年8月5日出生，大专。

龙矿集团机电维修制造中心综机维修分厂皮带机班大班长。

工作中善于动脑及钻研，曾获2010年机电维修制造中心创业标兵，2010年研制的弧形侧板压力机获龙矿集团技术革新奖，2012年研制的手动3T悬臂吊获龙矿集团技术革新奖。

二、成果介绍：目前两矿用带式输送机用平托辊损坏数量较多、维修难度大，传统维修作业方法费力大、耗时长，且同轴度不一致，易造成托辊转动不灵活，甚至蹩卡转不动，影响矿井生产。

为解决这一问题，皮带机班积极组织技术骨干改进维修工艺，结合维修过程实际操作难点，反复实践、改进，最终自主研发出“半自动矿用带式输送机用平托辊拆装机”。

半自动矿用带式输送机平托辊维修机，机身用16#槽钢做成，机体高度为一米，长度为米，两端压头的中心线在同一轴线上，作业人员可站在机体侧面进行作业。

结构是在架体两端焊接两支承架，两支架一端焊接压头，另一端安装手动螺旋千斤顶，将另一端的压头放入螺旋千斤顶内。

拆卸时将平托辊固定在架体上，通过手动螺旋千斤顶的转动将平托辊轴（带轴肩）顶出（轴承一起带出），然后将损坏的轴承割掉，组装时，在托辊两端重新安装上新的轴承、密封，在维修机上利用螺旋千斤顶的伸出将两端轴承通过压头压入平托辊筒体，既确保了托辊的同轴度，又大大降低工人的劳动强度，提高维修质量。

五小创新创效优秀成果 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】附件1编号：山东能源集团职工“五小”创新创效优秀成果申报书项目名称：半自动矿用带式输送机平托辊拆装机专业类别：机电专业申报人姓名：姜明程申报单位：龙矿集团机电维修制造中心综机维修分厂山东能源集团有限公司工会委员会共青团山东能源集团有限公司委员会二○一五年月日山东能源集团职工“五小”创新创效优秀成果申报表注：1.专业类别栏目填写煤炭生产、洗选加工、机械制造、煤化工、建材、物流、医疗等，其中煤炭生产要细化到采煤、掘进、机电、运输、地测防治水、“一通三防”等专业。

2.单位名称需为规范全称或简称；3.完成人应为基层一线职工和技术人员，副处级以上领导干部不得申报。

附件2龙口矿业集团机电维修制造中心半自动矿用带式输送机用平托辊拆装机（完成人：姜明程姜庆明薛俊淑战蓬勃王举好）一、主创人简介：姜明程，男，1982年8月5日出生，大专。

龙矿集团机电维修制造中心综机维修分厂皮带机班大班长。

工作中善于动脑及钻研，曾获2010年机电维修制造中心创业标兵，2010年研制的弧形侧板压力机获龙矿集团技术革新奖，2012年研制的手动3T悬臂吊获龙矿集团技术革新奖。

二、成果介绍：目前两矿用带式输送机用平托辊损坏数量较多、维修难度大，传统维修作业方法费力大、耗时长，且同轴度不一致，易造成托辊转动不灵活，甚至蹩卡转不动，影响矿井生产。

为解决这一问题，皮带机班积极组织技术骨干改进维修工艺，结合维修过程实际操作难点，反复实践、改进，最终自主研发出“半自动矿用带式输送机用平托辊拆装机”。

半自动矿用带式输送机平托辊维修机，机身用16#槽钢做成，机体高度为一米，长度为2.5米，两端压头的中心线在同一轴线上，作业人员可站在机体侧面进行作业。

结构是在架体两端焊接两支承架，两支架一端焊接压头，另一端安装手动螺旋千斤顶，将另一端的压头放入螺旋千斤顶内。

五小创新创效优秀成果 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT附件1编号：山东能源集团职工“五小”创新创效优秀成果申报书项目名称：半自动矿用带式输送机平托辊拆装机专业类别：机电专业申报人姓名：姜明程申报单位：龙矿集团机电维修制造中心综机维修分厂山东能源集团有限公司工会委员会共青团山东能源集团有限公司委员会二○一五年月日山东能源集团职工“五小”创新创效优秀成果申报表注：1.专业类别栏目填写煤炭生产、洗选加工、机械制造、煤化工、建材、物流、医疗等，其中煤炭生产要细化到采煤、掘进、机电、运输、地测防治水、“一通三防”等专业。

2.单位名称需为规范全称或简称；3.完成人应为基层一线职工和技术附件2龙口矿业集团机电维修制造中心半自动矿用带式输送机用平托辊拆装机（完成人：姜明程姜庆明薛俊淑战蓬勃王举好）一、主创人简介：姜明程，男，1982年8月5日出生，大专。

龙矿集团机电维修制造中心综机维修分厂皮带机班大班长。

工作中善于动脑及钻研，曾获2010年机电维修制造中心创业标兵，2010年研制的弧形侧板压力机获龙矿集团技术革新奖，2012年研制的手动3T悬臂吊获龙矿集团技术革新奖。

二、成果介绍：目前两矿用带式输送机用平托辊损坏数量较多、维修难度大，传统维修作业方法费力大、耗时长，且同轴度不一致，易造成托辊转动不灵活，甚至蹩卡转不动，影响矿井生产。

为解决这一问题，皮带机班积极组织技术骨干改进维修工艺，结合维修过程实际操作难点，反复实践、改进，最终自主研发出“半自动矿用带式输送机用平托辊拆装机”。

半自动矿用带式输送机平托辊维修机，机身用16#槽钢做成，机体高度为一米，长度为米，两端压头的中心线在同一轴线上，作业人员可站在机体侧面进行作业。

结构是在架体两端焊接两支承架，两支架一端焊接压头，另一端安装手动螺旋千斤顶，将另一端的压头放入螺旋千斤顶内。

拆卸时将平托辊固定在架体上，通过手动螺旋千斤顶的转动将平托辊轴（带轴肩）顶出（轴承一起带出），然后将损坏的轴承割掉，组装时，在托辊两端重新安装上新的轴承、密封，在维修机上利用螺旋千斤顶的伸出将两端轴承通过压头压入平托辊筒体，既确保了托辊的同轴度，又大大降低工人的劳动强度，提高维修质量。
