Q/CSG 中国南方电网有限责任公司企业标准Q/CSG 110017.76-2012南方电网一体化电网运行智能系统技术规范第7-5部分：配置厂站辅助设施配置规范Technical specifications ofoperation smart systemin China Southern Power Grid -Part 7-6: Configuration –Specificationof ancillary facilitiesin power plants/substations2012-XX-XX 发布 2012-XX-XX 实施中国南方电网有限责任公司发布Q/CSG 110017.75-2012目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4总体原则 (2)5厂站辅助设施配置要求 (2)5.1二次设备间配置要求 (2)5.2电源配置要求 (2)5.3空调配置要求 (4)5.4屏、柜配置要求 (5)5.5户外柜配置要求 (7)5.6火灾自动报警系统配置要求 (9)5.7视频及环境监控设备配置要求 (9)IQ/CSG 110017.75-2012II前言为落实公司二次一体化的工作要求，提高电网一体化运行水平，解决二次系统种类繁杂、运行信息割裂、缺乏统一的建设和运行标准等问题，经研究国内外电网运行技术支持系统建设思路和实践案例，提出建设一体化电网运行智能系统的总体解决方案。
为推进一体化电网运行智能系统标准化、规范化建设，特制定南方电网一体化电网运行智能系统系列标准。
本次发布的系列标准是2012年版，适用于2013年起开始可研的新建或技改项目，指导公司一体化电网运行智能系统网、省、地（县）主站和厂站系统建设。
本系列标准分为8部分共73篇，第一部分为总则，共2篇，描述了标准体系和术语定义；第二部分为架构，共3篇，描述了系统总体、主站和厂站架构和原则；第三部分为数据，共13篇，描述了数据源、数据架构和数据交换等要求；第四部分为平台，共6篇，描述了系统平台和OSB总线相关要求；第五部分为主站应用，共26篇，描述了主站端系统各模块功能要求；第六部分为厂站应用，共16篇，描述了厂站端系统各模块和装置的功能要求；第七部分为配置，共5篇，描述了系统主站和厂站配置和标准化接线要求；第八部分为验收，共2篇，描述了系统主站和厂站验收技术管理要求。
Q/CSG 中国南方电网有限责任公司企业标准Q/CSG 110017.310-2012南方电网一体化电网运行智能系统技术规范第3-10部分：数据通用画面调用技术规范Technical specificationsof operation smart systemin China Southern Power Grid -Part 3-10: Data -(Technical specification of general screen invocation)中国南方电网有限责任公司发布Q/ CSG110017.310-2012II 目次前言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总体原则及要求 (1)4.1 建设目标与原则 (1)4.2 一般体系结构 (2)5 通用应用界面调用 (2)5.1 主站应用交付中心 (2)5.2 安全访问策略 (3)5.3 通用应用调用端 (3)6远程图形调用 (4)5.4 图形信息发布中心 (4)5.5 图形浏览器 (5)5.6 交互模式及通讯协议 (5)Q/ CSG 110017.310-2012前言为落实公司二次一体化的工作要求，提高电网一体化运行水平，解决二次系统种类繁杂、运行信息割裂、缺乏统一的建设和运行标准等问题，经研究国内外电网运行技术支持系统建设思路和实践案例，提出建设一体化电网运行智能系统的总体解决方案。
为推进一体化电网运行智能系统标准化、规范化建设，特制定南方电网一体化电网运行智能系统系列标准。
本次发布的系列标准是2012年版，适用于2013年起开始可研的新建或技改项目，指导公司一体化电网运行智能系统网、省、地（县）主站和厂站系统建设。
本系列标准分为8部分共73篇，第一部分为总则，共2篇，描述了标准体系和术语定义；第二部分为架构，共3篇，描述了系统总体、主站和厂站架构和原则；第三部分为数据，共13篇，描述了数据源、数据架构和数据交换等要求；第四部分为平台，共6篇，描述了系统平台和OSB总线相关要求；第五部分为主站应用，共26篇，描述了主站端系统各模块功能要求；第六部分为厂站应用，共16篇，描述了厂站端系统各模块和装置的功能要求；第七部分为配置，共5篇，描述了系统主站和厂站配置和标准化接线要求；第八部分为验收，共2篇，描述了系统主站和厂站验收技术管理要求。

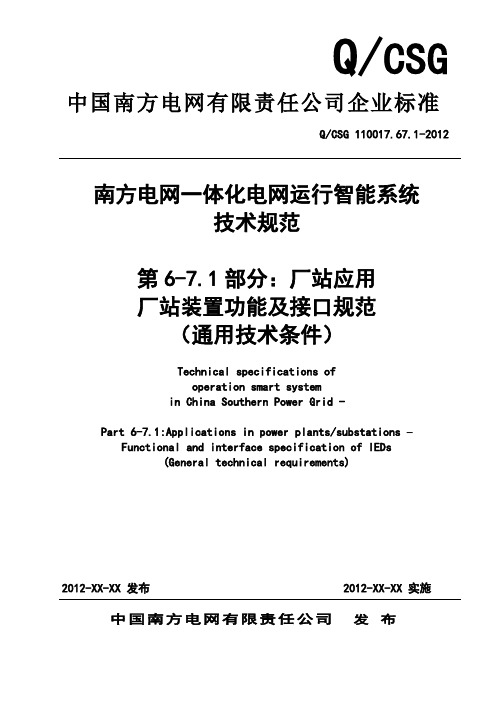

Q/CSG 中国南方电网有限责任公司企业标准Q/CSG 110017.67.1-2012南方电网一体化电网运行智能系统技术规范第6-7.1部分：厂站应用厂站装置功能及接口规范（通用技术条件）Technical specifications ofoperation smart systemin China Southern Power Grid -Part 6-7.1:Applications in power plants/substations –Functional and interface specification of IEDs(General technical requirements)2012-XX-XX 发布 2012-XX-XX 实施中国南方电网有限责任公司发布Q/CSG 110017.67.1-2012目次前言............................................................................. II 1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4技术要求 (2)5信息交换原则 (6)6设备接口要求 (10)7试验方法 (13)8检验规则 (17)9标志、包装、运输和贮存 (18)10其它 (19)IQ/CSG 110017.67.1-2012II前言为落实公司二次一体化的工作要求，提高电网一体化运行水平，解决二次系统种类繁杂、运行信息割裂、缺乏统一的建设和运行标准等问题，经研究国内外电网运行技术支持系统建设思路和实践案例，提出建设一体化电网运行智能系统的总体解决方案。
为推进一体化电网运行智能系统标准化、规范化建设，特制定南方电网一体化电网运行智能系统系列标准。
本次发布的系列标准是2012年版，适用于指导公司一体化电网运行智能系统网、省、地（县）主站和厂站系统建设。
本系列标准分为8部分共73篇，第一部分为总则，共2篇，描述了标准体系和术语定义；第二部分为架构，共3篇，描述了系统总体、主站和厂站架构和原则；第三部分为数据，共13篇，描述了数据源、数据架构和数据交换等要求；第四部分为平台，共6篇，描述了系统平台和OSB总线相关要求；第五部分为主站应用，共26篇，描述了主站端系统各模块功能要求；第六部分为厂站应用，共16篇，描述了厂站端系统各模块和装置的功能要求；第七部分为配置，共5篇，描述了系统主站和厂站配置和标准化接线要求；第八部分为验收，共2篇，描述了系统主站和厂站验收技术管理要求。
Q/CSG 中国南方电网有限责任公司企业标准Q/CSG 110017.54.11-2012南方电网一体化电网运行智能系统技术规范第5-4.11部分：主站应用智能管理中心（信息发布类功能规范）Technical specificationsof operation smart systemin China Southern Power Grid -Part 5-4.11: Applications in control center -Smart management center(Functional specification of information release)中国南方电网有限责任公司发布Q/CSG 110017.54.11-2012目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4一般体系结构 (1)4.1功能定位 (1)4.2逻辑架构 (2)4.3硬件构成 (3)5信息披露管理 (3)5.1功能要求 (3)5.2界面要求 (4)5.3接口要求 (4)5.4服务要求 (5)5.5部署要求 (5)5.6性能要求 (5)6运行报表管理 (5)6.1功能要求 (5)6.2运行报表基础功能 (5)6.3界面要求 (8)6.4接口要求 (8)6.5服务要求 (8)6.6部署要求 (8)6.7性能要求 (8)7WEB发布管理 (9)7.1功能要求 (9)7.2界面要求 (11)7.3接口要求 (11)7.4服务要求 (11)7.5部署要求 (11)7.6性能要求 (12)IQ/CSG 110017.54.11-2012II 前言为落实公司二次一体化的工作要求，提高电网一体化运行水平，解决二次系统种类繁杂、运行信息割裂、缺乏统一的建设和运行标准等问题，经研究国内外电网运行技术支持系统建设思路和实践案例，提出建设一体化电网运行智能系统的总体解决方案。
为推进一体化电网运行智能系统标准化、规范化建设，特制定南方电网一体化电网运行智能系统系列标准。
Q/CSG 中国南方电网有限责任公司企业标准智能终端技术规范（2018年试行版）Technical specification for smart terminal中国南方电网有限责任公司发布目次目次 (I)前言 (I)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4一般技术要求及配置原则 (1)5功能要求 (2)6性能要求 (5)7布置和组柜 (6)8光缆选型及敷设要求 (7)9对二次回路的要求 (8)10与相关标准的衔接 (8)附录A（规范性附录）智能终端接口和虚端子 (9)附录B（规范性附录）智能终端面板指示灯 (27)附录C（规范性附录）智能终端模型 (31)前言本技术规范遵循《南方电网电力装备技术导则》（Q/CSG 1203005-2015）规定的技术原则，根据GB/T 1.1-2009相关规则编制。
本规范旨在规范南方电网智能终端装置的配置原则、功能要求、性能要求、布置和组柜要求、光缆选型及敷设要求、以及相关二次回路要求，提高智能终端装置的标准化水平，为智能终端的制造、设计、运行、管理和维护工作提供有利条件，提升智能终端的运行、管理水平。
本技术规范代替Q/CSG 1204005.67.6-2014《南方电网一体化电网运行智能系统技术规范第6部分：厂站应用第7篇：厂站装置功能及接口规范第6分册：智能终端》，与Q/CSG 1204005.67.6-2014相比，除编辑性修改外主要技术变化如下：——根据最新发布的国家标准和电力行业标准，对第2章规范性引用文件进行了补充更新，其后的内容进行了相应修改；——修改了配置原则（见4.2）；——增加了建模原则（见4.3）；——增加了型号规范及软件版本（见4.4）；——增加了适用范围（见4.5）；——重新编写了第5章功能要求内容；——重新编写了第6章性能要求内容；——增加了第7章布置和组柜设计规范内容；——增加了第8章光缆选型及敷设要求内容；——增加了第9章对二次回路的要求内容；——增加附录A（规范性附录）智能终端接口和虚端子；——增加附录B（规范性附录）智能终端面板指示灯；——增加附录C（规范性附录）智能终端模型。
⅜中国南方电网CHINASOUTHERNPOWERGRID智能化系统（小水电微电网）技术规范书（专用部分）广东电网有限责任公司2023年4月一、工程概述 (1)1.1工程概况 (I)1.2使用条件 (1)二、设备详细技术要求 (2)2.1供货需求及供货范围 (2)2.2标准技术特性参数表 (3)2.3投标人资料提交时间及培训要求 (7)2.4主要元器件来源 (7)2.5备品备件、专用工具和仪器仪表供货表 (8)三、投标方技术偏差 (8)3.1投标方技术偏差 (8)3.2投标方需说明的其他问题 (9)四、设计图纸提交要求 (9)4.1图纸资料提交单位 (9)4.2一次、二次及土建接口要求（适用于扩建工程） (9)4.3设备图纸及资料 (9)五、其他 (10)5.11CC数据文件 (10)一、工程概述11工程概况本技术规范书采购的设备适用的工程概况如下：表1.1工程概况一览表（项目单位填写）1.2使用条件本技术规范书采购的设备适用的外部条件如下：表1.2设备外部条件一览表（项目单位填写）二、设备详细技术要求2.1供货需求及供货范围投标方提供的设备具体规格、数量见表2.1:供货范围及设备技术规格一览表。
投标方应如实填写“投标方保证”栏。
投标人应认真逐项填写技术参数表中投标人响应值，不能空格，也不能以“响应”两字代替，不允许改动项目单位要求值。
如有差异，请填写投标方技术偏差表。
注：需按照以下类型参数填写方式准确填写：1、针对标准值特性“单一”，项目单位无需填写，投标人必须完全响应，如有偏差逐项填写在“3.1投标方技术偏差”部分；2、针对标准值特性“可选”，项目单位可选定参数，投标人必须完全响应，如有偏差逐项填写在“3.1投标方技术偏差”部分；3、针对标准值特性“投标人响应”，有标准参数值要求，投标方需根据自身实际情况，提供限制要求范围内的响应值，同时需将此部分逐项填写在“3.1投标方技术偏差”部分；4、针对标准值特性“投标人提供"，无标准参数值要求，投标方根据实际情况填写投标响应值；5、针对标准值特性“扩建”，项目单位根据原项目情况填写，投标方根据实际情况填写投标响应值；6、针对标准值特性“特殊”，项目单位提出的所有特殊要求，需附对应审批流程，投标方根据实际情况填写投标响应值。
Q/CSG 中国南方电网有限责任公司企Q/CSG 110017.39.3-2012南方电网一体化电网运行智能系统技术规范第3-9.3部分：数据数据接口与协议（纵向主站间数据交换）Technical specificationsof operation smart systemin China Southern Power Grid -Part 3-9.3: Data -Data interface and protocols(Data exchange vertically between control centers)2012-XX-XX 发布2012-XX-XX 实施中国南方电网有限责任公司发布目次前言 (IIII)1 范围 (55)2 规范性引用文件 (55)3 术语和定义 (55)4 总体原则及要求 (55)4.1 目标与原则 (55)5 DL476-92功能规范扩展 (55)5.1 常规四遥信息采集和转发 (55)5.2 错峰预警，计划曲线 (55)5.3 模型，图形文件传输 (77)5.4 告警直传 (77)5.5 画面远程浏览 (88)5.6 水调系统中扩展 (1212)6 IEC60870-6 /TASE2功能规范扩展 ..................... 错误!未定义书签。
错误!未定义书签。
6.1 常规四遥信息采集和转发 .......................... 错误!未定义书签。
错误!未定义书签。
6.2 错峰预警，计划曲线 .............................. 错误!未定义书签。
错误!未定义书签。
6.3 模型，图形文件传输 .............................. 错误!未定义书签。
错误!未定义书签。
7 基于OSB服务总线的交互 ............................ 错误!未定义书签。
错误!未定义书签。
南方电网一体化电网运行智能系统试点指导技术规范第1-43部分：平台规范厂站间通信规范Technical Specifications for demo projects of Integrated Power Grid Operation Smart Systemin China Southern GridPart 1-43: System platform specifications Specification of communication between Substations/Plants适用时间：发布 - 试点结束适用范围：一体化电网运行智能系统试点建设中国南方电网系统运行部 2011143-2011目次前言 (II)1范围 (4)2规范性引用文件 (4)3术语和定义 (4)4通信要求 (5)4.2信息特性分类 (7)4.3数据完整性要求 (8)4.4远方保护要求 (8)5基于IEEE1344的广域保护通信协议 (9)5.1格式定义 (9)5.2通信流程 (16)I143-2011II 前言为落实公司二次一体化的工作要求，提高电网一体化运行水平，解决二次系统种类繁杂、运行信息割裂、缺乏统一的建设和运行标准等问题，经研究国内外电网运行技术支持系统建设思路和实践案例，提出建设一体化电网运行智能系统的总体解决方案。
为指导一体化电网运行智能系统各试点项目的建设，特制定南方电网一体化电网运行智能系统试点指导技术规范。
本系列规范分为4部分共44篇，第一部分为平台规范，共19篇，描述了一体化电网运行智能系统试点技术架构和平台相关要求；第二部分为应用规范，共19篇，描述了一体化电网运行智能系统主站和厂站应用功能要求；第三部分为建设规范，共5篇，描述了一体化电网运行智能系统主站和厂站配置要求；第四部分为管理规范，共1篇，描述了一体化电网运行智能系统验收等管理要求。
标准体系结构如下表所示：143-2011本规范是该试点指导规范的第1部分第43篇。
III143-2011南方电网一体化电网运行智能系统试点指导技术规范第1-43部分：平台规范厂站间通信规范1范围本规范规定了南方电网一体化电网运行智能系统的厂站间通信实现方式和要求。
本规范适用于网、省、地县、配各级主站试点和10kV及以上厂站试点的规划、设计、采购、建设、验收、运行、升级工作。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
IEC 60044-3-2002 仪表用互感器IEC 60834-1-1999 电力系统远方保护设备的性能和试验第1部分:：指令系统IEC 60834-2-1993 电力系统远方保护设备的性能和试验第2部分:：模拟比较系统DL 860 / IEC 61850 变电站通信网络和系统GB/T 17463-1998 / IEC 60870-4:1990 远动设备及系统第4部分：性能要求IEC 62053-22 电量测量设备(交流电).特殊要求.第22部分:：静态电度表(0.2S和0.5S级)IEC/TS 62351-6 动力系统管理及其关联的信息交换-数据和通信安全-第6部分:：IEC 61850的安全性IEC 62439 高实用性自动网络IEEE 1588-2008 网络测量和控制系统用精密时钟同步协议标准IEEE 802.1Q-2005 Local and metropolitan area networks - Virtual bridged local area networksIEEE 1344-1995 电力系统的同步相量3术语和定义3.1协议 protocol（或称：规约）用于不同系统中实体通信行为的一组规则和格式（语法和语义）的集合。
3.2配套标准 companion standard配套标准是对基本标准或功能协议集的定义增加语义,它表现在对信息对象定义一些特定的用途，或定义另外的一些信息对象、服务规则和基本标准的参数；3.3装置 device4Q/ CSG 2XXXXX.143-2011完成所要求功能的元件或元件组合。
3.4功能 function功能指应用功能完成的任务。
通常一些功能与其他一些功能相互交换数据，数据交换细节取决于所包括的功能。
功能由智能电子设备（物理装置）完成，一个功能可分解为多个部分，常驻在不同的智能电子设备中，相互间进行通信（分布功能）并与其他功能的部分相互进行通信。
3.4智能电子设备 Intelligent Electronic Device（简称：IED）包含一个或多个处理器，可接受外部源的数据，或向外发送数据，或进行控制的装置。
3.5逻辑设备 Logical Device（简称：LD）虚拟装置，使相关逻辑节点和数据集为通信目的而关联的装置。
3.6接口 interface两个功能单元间共享的边界。
由功能特征，如共同物理互联特征、信息特征、其他适当特征和所声明的服务集条款等定义。
3.7点对点 point to point两个节点间一对一通信链路，仅用于这两个节点之间的通信。
3.8服务 service可用一系列服务原语建模的资源功能方面的能力。
4通信要求4.1概述变电站之间通信是实现变电站自动化系统和保护功能的要求，这些功能可以是分布在两个变电站之间，也可以是一个站有此功能，需要从另一个站获取信息。
例如：线路保护利用对端线路刀闸和接地开关的位置信息的间隔联闭锁功能，以及其它需要多个变电站信息才能实现的一些功能。
4.1.1功能逻辑分布和接口变电站自动化系统的功能可以从逻辑上部署在不同的层次上（站控层、间隔层、过程层）。
这些层次之间的逻辑关联下图所示的1~11的接口，接口1,3~6以及8和9是实现变电站站内自动化通信的功能。
接口10描述了遥控功能，接口7描述了遥测功能，接口2描述了远方保护功能，接口11描述了其他一些跨站的控制功能。
5143-20116 表4-1 保护与控制接口IF2：站与站之间保护数据的交换（包括模拟量和开关量的数据交换。
例如：线路差动保护之间交换的模拟量，线路距离保护之间交换的开关量。
）IF3：间隔层内部的数据交换IF4：CT和VT从过程层到间隔层瞬时值的数据传输（包括从间隔层到过程层的数据传输，例如：保护跳闸信号）IF5：过程层与间隔层的控制数据交换IF6：间隔层与过程层的控制数据交换IF7：站控层与远方工程师工作站之间的数据交换IF8：间隔层之间直接数据交换，特别是象联闭锁这种快速的功能实现IF9：站控层内部的数据交换IF10：变电站与远方控制中心的控制数据交换IF11：变电站之间的控制数据交换.这个接口是指开关量的交换，例如：联闭锁功能或者站间自动装置的功能4.1.2厂站间接口角色各种应用功能需要不同的通信能力，根据功能的部署所形成的信息类型各不相同，分属不同的接口。
厂站间应用接口11是与接口2类似的，专门用于相邻变电站远方控制设备间的通信。
Q/ CSG 2XXXXX.143-2011它们可以是基于IEC61850协议的通信网络的，也可以基于其他通信方式和协议。
在该接口上传输的信息和传输的实时性必须满足应用上的需求。
4.1.3响应行为要求a)互操作是功能正确实现的关键，必须考虑接收节点应用的响应。
b)接收节点的响应必须满足分布功能实现的整体需求。
c)在各种恶劣条件下（例如：错误的数据，通信中断引起的数据丢失、资源限制、数据超范围等等），接收节点的响应行为必须正确。
d)外部的通信系统必须满足分布功能实现的整体需求。
e)以上需求都是与功能实现相关的本地问题，但这些要求是数据传输必须考虑的通信质量相关的条款。
4.2信息特性分类4.2.1概述为了满足站内和站间不同功能的要求，对信息类型的要求可按特点进行分类。
根据保护和其他一些测量应用可以分为两组类别，一是保护控制应用（主要指标是传输延时），二是测量和电能质量应用（主要指标是精度）。
由于是按功能实现对信息类型进行特性分类，与变电站的大小和电压等级无关。
不是所有的站内或站间的通信都需要达到同样的性能级别，由于功能的自由部署导致没有一个信息性能级别是固定的。
智能电子设备必须支持所有的级别或者至少是至关紧要的级别，对于满足不同的需求还需要支持传输的优先级。
4.2.2高速信息这种类型一般包括简单的类似开关量信息（例如：短命令、跳闸、闭合、重合命令、启动、停止、闭锁、解锁、出口、释放、状态变化或者部分功能的状态等）。
这些信息是与保护任务密切相关的，IED接收到这些信息是必须立即响应的。
a)跳闸跳闸是变电站内最重要的开关量信息，站间的闭锁和释放也具有同等重要性。
这类信息对通信的要求是很高的。
1)站内的间隔内跳闸，传输延时小于等于4ms。
2)站内间隔之间跳闸，传输延时必须小于等于10ms，可能也需要小于等于4ms。
3)相邻变电站跳闸，整个传输延时要满足IEC60834-1的需求。
TR1≤4msTR2≤10msTR3≤15msTR4≤20msTR5≥20msb)状态变化其它所有IED之间和IED与过程层间的快速信息的传输是自动化系统的重要功能，对7143-2011通信的需求较之跳闸要低一些。
1)基于快速状态变化的应用，传输延时小于等于20ms。
2)基于一般状态变化的应用，传输延时不超过100ms。
4.2.3低速信息站控层数据刷新、单条线路的屏幕显示刷新、告警以及事件列表刷新等命令和报告等，属于低速信息类别不适用于站间通信。
这些信息传输时延不应超过500ms，从过程层和间隔层到操作员的响应时间大于1s。
4.2.4生数据这种信息类型包括数字化变送器数字化互感器发出的数据，电压和电流的采样值需要从变送器传送到处理单元，与开关量不同的是此类数据是连续发送的同步数据流。
线路差动保护需要这些数据在两端设备之间相互传输，为避免由采样值传输延时引起的保护延时，传输延时要满足4.2.2的要求。
对于相量测量单元传输的要求的延时与采样数据传输的延时要求是相同的。
模拟量数据除传输延时外还有幅值分辨率和采样率要求。
根据4.2.2所述的高速信息分类，保护和控制要求的传输延时为4ms。
对于站间通信传输延时应小于10ms。
对于其它通信系统，也包括要求较低的TR3和TR4，前提是不影响应用功能。
4.2.5时间同步信息保护与控制事件的同步，根据表4-5进行控制保护事件时间标签进行分类。
表4-5. 事件时间标签分类4.3数据完整性要求数据完整性指在给定的通信链路条件下传输误码率的最高限值。
所有安全性相关的信息，例如命令和跳闸这些直接作用于过程层的信息必须有最高的完整性要求。
