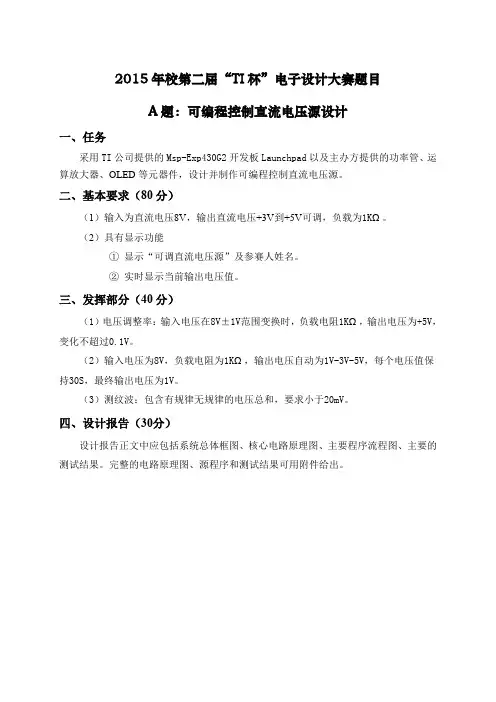

2015年校第二届“TI杯”电子设计大赛题目A题：可编程控制直流电压源设计一、任务采用TI公司提供的Msp-Exp430G2开发板Launchpad以及主办方提供的功率管、运算放大器、OLED等元器件，设计并制作可编程控制直流电压源。
二、基本要求（80分）（1）输入为直流电压8V，输出直流电压+3V到+5V可调，负载为1KΩ。
（2）具有显示功能①显示“可调直流电压源”及参赛人姓名。
②实时显示当前输出电压值。
三、发挥部分（40分）（1）电压调整率：输入电压在8V±1V范围变换时，负载电阻1KΩ，输出电压为+5V，变化不超过0.1V。
（2）输入电压为8V，负载电阻为1KΩ，输出电压自动为1V-3V-5V，每个电压值保持30S，最终输出电压为1V。
（3）测纹波：包含有规律无规律的电压总和，要求小于20mV。
四、设计报告（30分）设计报告正文中应包括系统总体框图、核心电路原理图、主要程序流程图、主要的测试结果。
完整的电路原理图、源程序和测试结果可用附件给出。
B题：烟雾报警及自动喷淋控制电路设计一、任务采用TI公司提供的Msp-Exp430G2开发板Launchpad以及主办方提供的烟雾报警器、电磁阀、OLED等器件，设计并制作烟雾报警自动喷淋控制电路。
二、基本要求（70分）（1）利用传感器的数字输出接口实现烟雾检测。
（2）实现报警功能①使用自带或外接蜂鸣器报警。
②LED闪烁。
（3）具有显示功能①当无烟雾时显示参赛题目“烟雾报警控制电路”、参赛人姓名及时间。
②烟雾超标时，显示“烟雾超标”四个字并闪烁。
（4）烟雾持续10s后开启电磁阀，实现自动喷淋功能。
三、发挥部分（50分）（1）利用传感器的模拟输出接口实现上述功能。
（2）具有手动解除警报的功能。
（3）其他创新。
四、设计报告（30分）设计报告正文中应包括系统总体框图、核心电路原理图、主要程序流程图、主要的测试结果。
完整的电路原理图、源程序和测试结果可用附件给出。
《数字电子技术基础》课程设计报告题目：电子秒表专业：自动化班级：自动化姓名：指导教师：成绩：2015年8月25日课程设计任务书学生班级：自动化学生姓名：学号：设计名称：电子秒表起止日期：2015.8.22——2015.9.05 指导教师：摘要秒表应用于我们生活、工作、运动等需要精确计时的方面。
它由刚开始的机械式秒表发展到今天所常用的数字式秒表。
秒表的计时精度越来越高，功能越来越多，构造也日益复杂。
本次数字电路课程设计的数字式秒表的要求为：显示分辨率为1s/100，外接系统时钟频率为100Hz；计时最长时间为10min，6位显示器，显示时间最长为9m59.99s；系统设置启／停键和复位键。
复位键用来消零，做好计时准备、启／停键是控制秒表起停的功能键。
针对上述设计要求，我们先前往校图书馆借阅了大量的数字电路设计方面的书籍，以及一本电子元件方面的工具书，以待查阅各种设计中所需要的元件。
其次安装并学习了数字电路设计中所常用的Multisim仿真软件，在课程设计过程的电路图设计与电路的仿真方面帮助我们发现了设计电路方面的不足与错误之处。
关键字：555定时器十进制计数器多谐振荡器目录第一章方案设计与论证 .................................................. - 5 - 第二章单元电路设计与参数计算 .......................................... - 5 -2.1 时钟脉冲发生和控制信号- 5 -2.2 启动与停止电路- 6 -2.3 清零电路设计- 7 -第三章总电路工作原理及元器件清单 ...................................... - 7 -3.1 电路完整工作过程描述（总体工作原理）- 7 -3.2 总原理图：（见下图3-1）- 7 -第四章主要芯片介绍- 9 -4.1 74LS00- 9 -4.1 74LS160- 9 -第五章仿真............................................................. - 9 - 自我评价- 13 -插图清单图1-1 方案设计图 (5)图2-1555定时器构成的多谐振荡器 (6)图2-2启动与停止电路 (6)图2-3清零电路 (7)图3-1总原理图 (8)图5-1电子秒表仿真结果图1 (10)图5-2电子秒表仿真结果图2 (11)第一章方案设计与论证总体分析：图1-1 方案设计图如图1-1所示，该电路需要4个十进制的加计数器，一个555定时器组成的多谐振荡器，RS触发器启动停止电路。

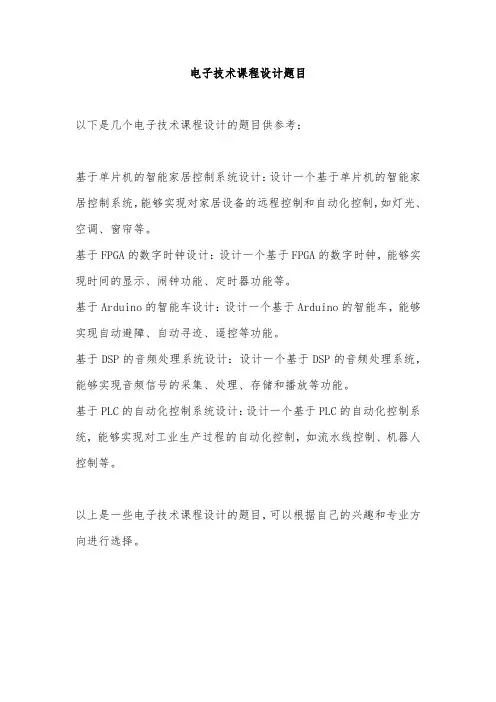

以下是课程设计的一些供大家选择的参考题目，大家也可以自行选题，不过每人一个题目，不能重复。
题目有的只能仿真，无法做出实物，最佳成绩为良好，可以做出实物的，最佳成绩为优秀。
另外，题目难度有差异，简单的题目，细节上的要求会更高，难的题目，要求就会宽松很多。
建议大家根据学习情况，选择适合的难度。
有一些类似的题目，建议志同道合的同学选择同类型的题目，在设计电路的过程中，可以相互讨论，共同进步。
题目请在星期天之前选好。
我会在课程讨论区开一个帖子，大家回帖选择题号，选过的题号后面的同学不能再选，学习委员将最终结果填入“相关资料”栏目中的课程设计统计表，然后在星期天发给我。
（学习委员的电话给我一个）1、设计一个稳压电源（1）设计串联反馈式稳压电路；（2）要求输出直流电压0~6V连续可调；输出电流0~0.5A。
2、设计一个稳压电源（1）设计串联反馈式稳压电路；（2）要求输出直流电压6~12V连续可调；输出电流0~1A。
3、设计一个固定直流稳压电源要求输出直流电压为12V，输出电流为1A。
4、设计一个分档直流稳压电源要求输出直流电压有四档，分别为1.5V，3V，4.5V和6V。
5、设计一直流稳压电源，220V交流输入。
（1）输出电压：范围0~9.9V，测量纹波系数（2）输出电流：500mA（3）测量直流稳压电源的纹波系数。
6、设计直流可变稳压电源，220V交流输入。
(1)用集成芯片制作一个0～15V的直流电源。
(2)功率要求15W以上。
(3)具有过压、过流保护。
7、设计一直流升压电源。
1.5V直流输入，3V输出。
8、设计一直流升压电源。
3V直流输入，5V输出。
9、设计一温度报警器，当温度高于80度时，警报铃声响起，表示不安全。
10、设计一温度报警器，当温度低于100度时，亮绿灯，表示安全；温度高于100度时，亮红灯，表示不安全。
11、设计制作一无线话筒，安装电池后，能放大声音。
12、设计一电子定时器，可设置30分钟和一个小时两个时段。
电子技术课程设计任务书题目一：顺序延时关断开关设计一个开关装置，该开关装置在按钮k 第一次按下时，三盏灯x 、y 和z 同时点亮，当k 再次按下时，x 灯立刻熄灭；y 灯5s 后熄灭，在y 灯熄灭8s 后，z 灯熄灭。
原理框图如下图。
数码管数码管题目二：瞬开延断开关设计一个按钮开关，该开关在按钮第一次按下时，输出信号x 和y 瞬时变成高电平，在第二次按钮按下时，输出信号x瞬时变成低电平，可是输出信号y 在延时90s 后，才变成低电平。
假设是x 操纵投影仪的灯泡、y 操纵投影仪的风扇，那么该开关确实是投影仪的电源开关。
该操纵器框图如下图。
Vcc参考《数字电子技术基础教程》夏路易 例6-24题目三：电灯操纵开关设计一个电灯操纵开关，该开关有一个按钮，当按钮按下1次，那么电灯亮10秒钟后灭；当按钮按下2次（包括前一次），那么电灯长亮不灭；当再按1次，那么电灯灭。
参考《数字电子技术基础教程》夏路易 例6-25题目四：顺序开关灯操纵器设计一个顺序开关灯操纵器，要求当按钮k 第1次按下时，灯a 立刻亮，灯b 在延时11 s 后亮，在灯b 亮后15 s 后，灯c 亮；当按钮k 第2次按下时，灯c 立刻灭，延时17 s 后灯b 灭，灯b 灭后12 s ，灯a 灭。
参考《数字电子技术基础教程》夏路易例6-31题目五：电动机操纵器设计一个操纵两个电动机的操纵器。
要求电动机1运转10s后，电动机1停止，电动机2工作；电动机2工作5 s后，电动机2停止，电动机1启动，不断循环；按钮k按下后，操纵器开始运行。
题目六：步进电动机操纵器设计一个兼有三相六拍、三相三拍两种工作方式的脉冲配器。
一、能操纵步进电动机作正向和反向运转。
二、设计驱动步进电动机工作的脉冲放大电路，使之能驱动一个相电压为24伏、相电流为的步进电动机工作。
3、设计步数显示和步数操纵电路，能操纵电动机运转到预置的步数时即停止转动，或运转到预定圈数时停转。
4、设计电路工作的时钟信号，频率为10HZ-10KHZ,且持续可调。
数字电子技术课程设计报告课程设计（大作业）报告课程名称：数字电子技术设计题目：数字秒表院系：信息技术学院班级：设计者：学号：指导教师：**设计时间：2015.12.14--2015.12. 18 信息技术学院昆明学院课程设计（大作业）任务书目录一、设计目的 (1)二、设计要求和设计指标 (1)三、设计内容 (1)3.1电子秒表工作原理 (1)3.1.1总体设计 (2)3.1.2 脉冲电路设计 (2)3.1.3总清零控制电路 (6)3.1.4时间计数单元 (6)3.1.5分频电路 (8)3.1.6码驱动及显示单元 (9)3.1.7多功能数字秒表电路的组合 (10)3.2仿真结果与分析 (12)3.2.1 时钟发生器的测试 (12)3.2.2 计数、译码、显示单元的测试 (13)3.2.3 整体测试 (13)3.2.4 电子秒表准确度的测试 (14)四、本设计改进建议 (14)五、总结 (15)六、主要参考文献 (16)一、设计目的1、学习数字电路中基本RS触发器、单稳态触发器、时钟发生器及计数、译码显示器等单元电路的综合应用。
2、学习电子秒表的调试方法。
3、秒表由五位七段LED显示器显示，其中一位显示“min”，四位显示“s”，其中显示分辨率为0.01s，计时范围为0～9分59秒99毫秒；具有清零、启动计时、暂停计时及继续计时等功能；控制开关为两个；启动（继续）/暂停计时开关和复位开关。
二、设计要求和设计指标制作一个数字秒表，将单个数字秒表组合设计成可以同时对多人进行计时的多人数字秒表。
电子秒表的工作原理就是不断输出连续脉冲给加法计数器，而加法计数器通过译码器来显示它所记忆的脉冲周期个数。
1.时钟发生器：利用石英震荡555定时器构成的多谐振荡器做时钟源,产生脉冲。
2.记数器：对时钟信号进行记数并进位,百分之一秒和十分之一秒以及个位秒之间10进制,十位秒为六进制; 本设计采用可预置的十进制同步加法计数器74LS90构成电子秒表的计数单元。
电子技术课程设计
课题1名称：8路呼叫器的设计
基本要求：（1）呼叫器设置为8路，当某1路有呼叫时，能显示该路的编号，同时给出声光报警信号。
（2）报警信号可以手动切除；
课题2名称：篮球竞赛30S计时器的设计
基本要求：（1）具有30计时功能，并且能够实时显示计数结果；
（2）通过操作开关，控制计数器实现直接清零、启动及暂停等操作；
（3）计时器为30S递减计时，计时间隔为1S；
（4）计时到零时，数码显示器不能灭灯，同时发出声光报警信号
课题3名称：竞赛抢答器的设计
基本要求：（1）抢答组数分为6组，抢答者按动本组按键，组号立即在LED上显示，同时封锁其他组的按键信号。
（2）设置外部清除键，按动清除键，LED显示器自动清零灭灯。
（3）抢答器定时为30S，按键后要求30S定时器开始工作，发光二极官点亮；
课题4名称：路灯控制器的设计
基本要求：（1）路灯可以随日照光亮度的变化而自动开启和关断；
（2）通过计时电路用数码管显示路灯当前一次的连续开启时间；
（3）通过计数显示电路，统计路灯的开启次数；
课题5名称：密码电子锁的设计
基本要求：（1）编码按钮分别为1-9九个按键；
（2）用发光二极管作为输出指示灯，代表锁的状态开与不开；
（3）设计开锁密码和密码电路，若按照密码按动按钮后，发光二极管
有暗变亮，表示电子锁打开；
（4）具有防盗报警功能，密码不对或密码有无误时系统自动复位，当开锁时间超过5MIN时，发出报警信号。
课题6名称：数字电子秤的设计
基本要求：（1）测量范围：0-19.99KG;
（2）用数字显示被测重量,小数点位置对应不同的量程显示。

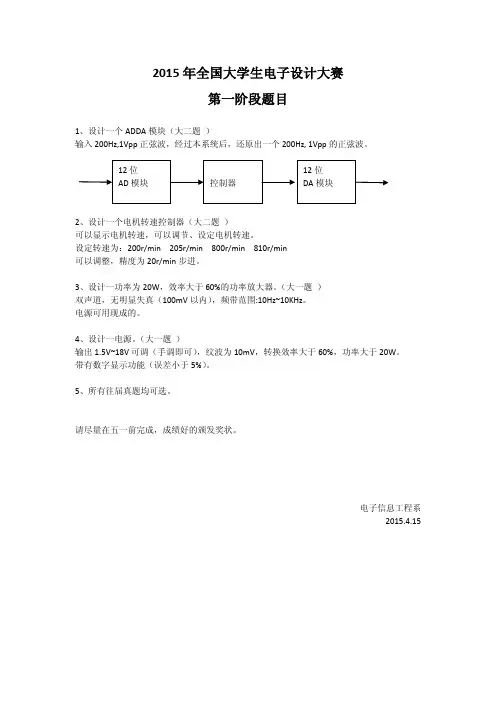

2015年全国大学生电子设计大赛
第一阶段题目
1、设计一个ADDA模块（大二题）
输入200Hz,1Vpp正弦波，经过本系统后，还原出一个200Hz, 1Vpp的正弦波。
2、设计一个电机转速控制器（大二题）
可以显示电机转速，可以调节、设定电机转速。
设定转速为：200r/min 205r/min 800r/min 810r/min
可以调整，精度为20r/min步进。
3、设计一功率为20W，效率大于60%的功率放大器。
（大一题）
双声道，无明显失真（100mV以内），频带范围:10Hz~10KHz。
电源可用现成的。
4、设计一电源。
（大一题）
输出1.5V~18V可调（手调即可），纹波为10mV，转换效率大于60%，功率大于20W。
带有数字显示功能（误差小于5%）。
5、所有往届真题均可选。
请尽量在五一前完成，成绩好的颁发奖状。
电子信息工程系
2015.4.15。

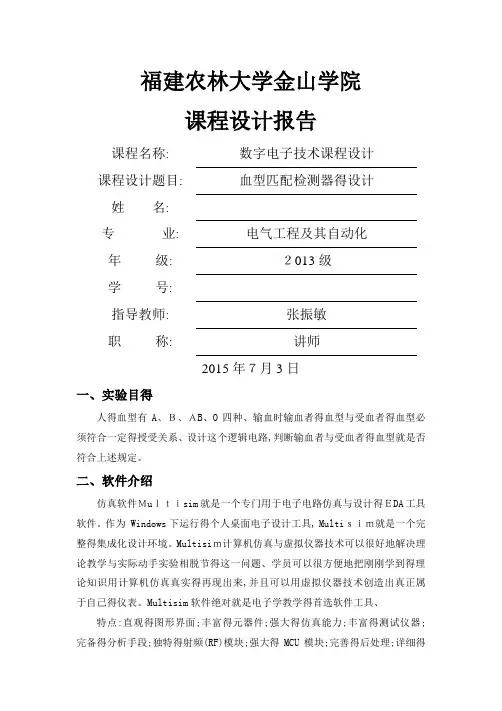

福建农林大学金山学院课程设计报告课程名称:数字电子技术课程设计课程设计题目: 血型匹配检测器得设计姓名:专业:电气工程及其自动化年级:２013级学号:指导教师: 张振敏职称: 讲师2015年７月3日一、实验目得人得血型有A、Ｂ、ＡB、O四种、输血时输血者得血型与受血者得血型必须符合一定得授受关系、设计这个逻辑电路,判断输血者与受血者得血型就是否符合上述规定。
二、软件介绍仿真软件Ｍuｌｔｉsim就是一个专门用于电子电路仿真与设计得ＥDA工具软件。
作为 Windows下运行得个人桌面电子设计工具, Multiｓｉｍ就是一个完整得集成化设计环境。
Multisiｍ计算机仿真与虚拟仪器技术可以很好地解决理论教学与实际动手实验相脱节得这一问题、学员可以很方便地把刚刚学到得理论知识用计算机仿真真实得再现出来,并且可以用虚拟仪器技术创造出真正属于自己得仪表。
Multisim软件绝对就是电子学教学得首选软件工具、特点:直观得图形界面;丰富得元器件;强大得仿真能力;丰富得测试仪器;完备得分析手段;独特得射频(RF)模块;强大得MCU模块;完善得后处理;详细得报告;兼容性好得信息转换。
三、设计过程人得血型有A、B、AB、O四种。
输血时输血者得血型与受血者得血型必须符合图示中用箭头指示得授受关系。
先用AB代表输血者得血型(００为A型血、01为B型血、10为ＡＢ型血、ＩI为0型血),CD代表受血者得血型(00为Ａ型血、0１为B型血、10为ＡＢ型血、II为0型血),Y为输出(0为不匹配、１为匹配),那么可以列出输血、受血血型就是否匹配、血型匹配真值表:Ａ B C D Y0 0 0 ０ 10 0 ０ 1 0００ 1 ０ 10 0 1 １00 1 ０0 00 1 0 １ 10 1 1 0 １0 １ 1 １01 0 0 ０01 0 0 １0１０１0 1１0 1 1 0１ 1 ０0 1根据真值表可以得到逻辑函数表达式为:Y＝A’Ｂ’Ｃ'D＇+A'ＢC’Ｄ+A＇BCＤ＇+Ａ'BCＤ+AB'C'D’＋ＡＢ’ＣＤ'+ABC'D'+ABCD’＋ＡＢCD 化简,得:Y=Ｂ'C’D＇+A＇BＤ+AD’+BC数据选择器可以根据地址输入端得二进制信号,对输入端信号进行选择、八选一数据选择器7４ＨＣ151就是集成得有三个地址输入端A2、Ａ1、A0,八个数据输入端D０~D７得中规模组合逻辑电路。
XXXXX《模拟电子技术》课程设计题目延时小夜灯___学生姓名XXX_____专业班级 14级通信工程2班学号____*********_____院（系）信息工程学院__指导教师 XXX_____完成时间 2015年12月31日郑州科技学院模拟电子技术课程设计任务书专业14级通信工程班级2学号201451032姓名XXX一、设计题目延时小夜灯______________二．设计任务与要求1、光控延时照明。
当光照强度骤然间由强变弱，使光敏电阻的阻值发生明显变化。
小夜灯便延时点亮1.5分钟左右。
2、手动延时照明。
在黑暗环境中，只需按一下灯盒上的自复位开关，小灯便延时点亮2分钟左右。
3、根据上述要求选定设计方案，并在网上或者相关书籍上查找相关文献，了解小夜灯的设计原理。
进而设计出延时小夜灯的设计电路图。
4、在电脑上用Multisim软件进行仿真，经过仿真成功的设计可以按照电路图进行原件的购买和焊接。
焊接完成后需要达到设计目的的效果。
三、参考文献[1]蓝厚荣，单片机的PWM控制技术[J].工业控制计算机，2010.2~9[2]杨力，左能.电子技术[M].北京：中国水利水电出版社，2006.7~8[3]高吉祥，电子技术基础实验与课程设计[M].2版.北京：电子工业出版社，2005.90~98[4]江晓安，董秀峰编著.模拟电子技术.3版[M].西安：西安电子科技大学出版社，2008.33~35[5]王宪伟，电子技术实验与课程设计[M].北京：清华大学出版社，2006.66~67四、设计时间2014 年12 月21 日至2015 年12 月31 日指导教师签名：_________________年月日在我们日常生活中，随着人们人性化的生活理念，响应科学减排和节能科学发展的号召，许多地区使用了延时灯。
延时灯在日常生活中具有广泛应用，主要用于公共照明，在节能减排方面有重要的作用。
我们所设计的延时小夜灯由二极管、三极管、电容、光敏电阻等元件组成，利用光控电路和延迟电路等单元电路来实现延时小夜灯所具备的功能。
郑州轻工业学院电子技术课程设计题目： 2015年电赛测评试题*名：***专业班级：电信13-01 学号： ************ 院（系）：电子信息工程学院指导教师：曹卫锋谢泽会完成时间： 2015年10月 29日郑州轻工业学院课程设计任务书题目 2015年电子设计大赛综合测评试题专业电信工程13-1 学号 541301030134 姓名王苗龙主要内容、基本要求、主要参考资料等：主要内容1．阅读相关科技文献。
2．学习电子制图软件的使用。
3．学会整理和总结设计文档报告。
4．学习如何查找器件手册及相关参数。
技术要求1、使用555时基电路产生频率20kHz-50kHz连续可调，输出电压幅度为1V的方波Ⅰ；2、使用数字电路74LS74，产生频率5kHz-10kHz连续可调，输出电压幅度为1V的方波Ⅱ；3、使用数字电路74LS74，产生频率5kHz-10kHz连续可调，输出电压幅度峰峰值为3V的三角波；4、产生输出频率为20kHz-30kHz连续可调，输出电压幅度峰峰值为3V的正弦波Ⅰ；5、产生输出频率为250kHz，输出电压幅度峰峰值为8V的正弦波Ⅱ；方波、三角波和正弦波的波形应无明显失真（使用示波器测量时）。
频率误差不大于5%；通带内输出电压幅度峰峰值误差不大于5%。
主要参考资料1．何小艇，电子系统设计，浙江大学出版社，2010年8月2．姚福安，电子电路设计与实践，山东科学技术出版社，2001年10月3．王澄非，电路与数字逻辑设计实践，东南大学出版社，1999年10月4．李银华，电子线路设计指导，北京航空航天大学出版社，2005年6月5．康华光，电子技术基础，高教出版社，2006年1月完成期限： 2015年10月30日指导教师签章：专业负责人签章：2015 年 10月26日2015年电子设计大赛综合测评试题摘要模拟电路中，多种波形产生电路属于信号的运算与处理电路，它主要由信号产生电路、信号运算电路、信号处理电路构成。
陕西科技大学2015电子技术课程设计题目1 音频小信号功率放大电路设计设计并制作音频小信号功率放大电路。
具体要求如下：(1) 放大倍数A V≥1000；(2) -3dB带宽不小于100Hz~10kHz；(3) 输入电阻R I≥1MΩ；(4)负载电阻为8Ω时，输出功率≥2W；(5)整机效率＞50%；(6)输出信号无明显失真。
发挥部分：(1) -3dB带宽扩展至20Hz~20kHz；(2) 负载电阻为8Ω时，输出功率≥5W；说明：(1) 功率放大电路用分立元件制作，不能选用集成音频功放；(2)技术指标在输入正弦波信号峰值Vp=10mV的条件下进行测试；(3)设计报告中应有详细的测试数据说明设计结果；(4) 输入电阻通过设计方案予以保证。
参考元器件：TL082/NE5532/OPA2604，1N4148/1N4007，S8050/8550或2N3904/3906，TIP41/42或2N3055/MJ2955。
2 简易数控电压源设计设计并制作一个简易的数控稳压电源。
电源设有“电压增”（UP）和“电压减”（DOWN）两个键，按UP时输出电压步进增加，按DOWN时步进减小。
具体要求如下：(1) 输出电压范围为5~12V，步进为1V；(2) 输出电压的误差≤±0.2V；(3) 最大输出电流≥1A。
发挥部分：显示设定的电压值；说明：(1) 分别测试输出电压为5V、6V、7V、…11V和12V的电压值；(2) 最大输出电流通过设计方案予以保证。
参考元器件：74HC193，74HC138，LM317，CD4511，S8050/8550，DAC0832，NE5532/TL082，TIP41/2N3055/3DD15。
3 数控直流稳压电源设计设计并制作一个数控稳压电源。
电源设有“电压增”（UP）和“电压减”（DOWN）两个键，按UP时输出电压步进增加，按DOWN时步进减小。
具体要求如下：(1) 输出电压为0~9.9V，步进为0.1V；(2) 输出电压的误差≤±0.05V；(3) 用LED数码管显示输出电压的设定值；(4) 最大输出电流≥1A。
发挥部分：输出电压可在0~9.9V范围可以任意预置。
参考元器件：74HC190/192，CD4511，DAC0832，NE5532/TL082，S8050/8550，TIP41/2N3055/3DD15。
提示：用计数器和D/A实现电压预置和电压步进，控制直流稳压电源输出相应的电压值。
4 数控电流源设计设计并制作一个数控电流源。
电流源设有“电流增”（UP）和“电流减”（DOWN）两个键，按UP时输出电流步进增加，按DOWN时输出电流步进减小。
具体要求如下：(1)输出电流范围为100m A～800m A，步进为100m A；(2)输出电流误差≤±5%；(3) 当电子负载两端电压变化10V时，输出电流的绝对误差小于变化前电流值的10％。
参考元器件：74HC193，CD4511，DAC0832，NE5532/TL082，S8050/8550，TIP41/2N3055/3DD15。
5 DDS信号源设计设计并制作一个正弦波信号源。
信号源有“频率增”（UP）和“频率减”（DOWN）两个键，按UP时频率步进增加，按DOWN时频率步进减小。
具体要求如下：(1)输出正弦波信号的频率为100Hz~1500Hz，步进为100Hz。
(2)要求输出信号无明显失真。
发挥部分：扩大输出信号的频率范围为25Hz~1575Hz，步进为25Hz。
参考元器件：74LS283，74HC574，AT28C16，DAC0832/AD7520，NE5532/TL082。
提示：本题也可以基于EDA技术设计。
6 简易频率计设计设计并制作一个能够测量正弦波信号频率的电路。
具体要求如下：（１） 测频范围为0~999Hz，精度为1Hz；（２） 用数码管显示测频结果；（３） 设有超量程指示（信号频率≥1kHz时）。
发挥部分：进一步扩大频率计的测频范围，设计超量程换档。
说明：在输入正弦波信号峰值为100mV的情况下进行测试。
参考元器件：74HC160，74HC00/32，CD4511, NE5532/TL082，CD4060和32768Hz晶振。
7 可控增益放大电路设计设计并制作一个增益可控的放大电路，能够对峰值为10mV的正弦波信号进行放大。
放大电路设有“增益增”（UP）和“增益减”（DOWN）两个键，按UP时增益步进增加，按DOWN时增益步进减小。
具体要求如下：(1) 放大电路的增益范围为0~937.5，步进为62.5；(2) 增益误差≤±10%；发挥部分：（1）显示设定增益值；（2）减小步进值。
参考元器件：NE5532/TL082，74HC191，DAC0832/AD7520。
8 交通灯控制器设计设计并制作主/支交通信号灯控制器。
在由主干道和支干道汇成十字路口，主、支干道分别装有红、绿、黄三色信号灯。
红灯亮禁止通行，绿灯亮允许通行，黄灯亮则停止行驶（给行驶中的车辆有时间停在禁行线以外）。
具体要求如下：(1) 主、支干道交替允许通行。
主干道每次放行45秒，支干道每次放行25秒。
(2) 由绿灯亮转换到红灯亮时，黄灯要先亮5秒。
发挥部分: 用数码管显示计时时间。
注：用红、绿、黄发光二极管作为信号指示灯。
参考元器件：74HC160/161，74HC190/192，74HC02/08/10/11/21，74HC151/153，74HC138/139，CD4511，NE555。
提示：用Multisim软件验证电路设计是否正确，无误后再制作。
9 LED控制器设计设计并制作一个数码管控制电路。
具体要求如下：（1）在一个数码管上自动依次显示自然数序列（0~9）、奇数序列（1、3、5、7和9）、音乐符号序列（0~7）和偶数序列（0、2、4、6和8），然后循环显示；（2）加电时先显示自然数序列，然后按上述规律变化。
参考元器件：74HC160/161，74HC138/139，74HC153，CD4511，AT28C16，74HC00/10/27，NE555。
提示：用Multisim软件验证电路设计是否正确，无误后再制作。
10 音响系统设计设计并制作一个音响系统，其组成框图如图1所示。
系统由前置放大、主控电路和功率放大三部分组成。
前置放大用于放大两路输入信号、均衡并进行混音；主控电路用于音量调节和音调调节（可选）；功率放大则对信号进行功率放大以推动扬声器。
图1 音响控制系统框图具体要求如下：(1) 额定输出功率≥2W（负载阻抗为8Ω时）；(2) 带宽不小于100Hz~10kHz；(3) 输入阻抗Ri≥500kΩ；(4) 整机效率η≥50%；(5) 话筒灵敏度≥10mV；发挥部分：额定输出功率≥5W（负载阻抗为8Ω时）参考元器件：TL082/NE5532/OPA2604，LM1875/TDA2030。
说明：为简化电路设计，平衡调节和音调控制部分可以不做。
提示：集成音频功放容易自激，布局排版请参看LM875/TDA2030的PDF文档（可以从网站下载）。
11 音频传输系统设计设计并制作一个音频信号传输系统，系统由音频产生电路与接收电路两部分组成。
具体要求如下：(1) 音频产生电路能够产生图2所示的周期性音频脉冲信号，音频信号频率不限，脉冲周期不限；(2) 接收电路能够接收声源发出的音频脉冲信号，用LED显示信号的有无；(3) 音频产生电路和接收电路相距20cm以上。
图2 信号波形示意图参考元器件：NE555，74HC160/161，74HC00，NE5532/TL082/OPA2604，S8050/S8550，TIP41/42或2N3055/3DD15，1N4148/1N4007。
12 洗衣机定时控制器设计设计并制作一个洗衣机定时控制器，定时器工作模式如图3形所示。
图3 洗衣机控制器工作模式具体要求如下：(1) 洗涤时间在0~99分钟内由用户自行设定，单位为每分钟；(2) 用两位数码管对洗涤过程作计时显示（以分钟为单位），直到时间到而停机；(3)当定时时间到时，在洗衣机停止工作的同时发出音频信号提醒用户注意。
提示：可用三个发光二极管表示洗衣机工作状态。
参考元器件：74HC190/192，CD4511，74HC160/161，74HC138/139，74HC00/02/08，S8050/8550。
13 LED点阵驱动电路设计设计并制作一个8×8LED点阵驱动电路，原理如图4所示。
列存储器用于存储显示信息，行译码器用于选择当前显示行、通过动态扫描方式显示字符或图案。
具体要求如下：图4 LED点阵驱动器原理框图(1) 能够显示数字（0~9）或字符（A~Z或a~z），显示数量不少于8个；(2) 能够自动循环显示数字或字符。
发挥部分：显示数字或字符能够循环向左/右移动。
参考元器件：74HC161、74HC138，AT28C16，NE555，74HC240/244，74HC573/574。
14 计数型A/D转换器设计根据计数型A/D转换器的原理（如图5所示），设计一个8位的A/D转换器。
具体要求如下：(1) 能够将0~5V的直流信号转换为8位二进制数；(2) 转换误差小于±1LSB。
图5 计数型A/D转换器框图参考元器件：74HC161，74HC574，74HC11，DAC0832，LM339/393或NE5532/TL082。
15 逐次渐进型A/D转换器设计根据逐次渐进型A/D转换器的原理（如图6所示），设计一个8位的A/D转换器。
具体要求如下：(1) 能够将0~5V的直流信号转换为8位二进制数；(2) 转换误差小于±1LSB。
图6 逐次渐进型A/D转换器的原理框图参考元器件：74HC194，74HC74，DAC0832，LM393/339，74HC00/04，74HC573/574。
提示：数字部分基于EDA技术，采用硬件描述语言设计。
16 双积分型A/D转换器设计根据双积分型A/D转换器的原理（如图7所示），设计一个8位的A/D转换器。
具体要求如下：(1) 能够将0~5V的直流信号转换为8位二进制数；(2) 转换误差小于±1LSB。
图7 双积分型A/D转换器原理图参考元器件：NE5532/TL082/OP2227，LM393/339，74HC10，74HC112，CD4066。
提示：掌握双积分的工作原理，根据选定的CLK频率确定合理的积分器参数（R、C）是关键。
17 温度采集电路设计设计并制作一个温度测量与显示系统，基本原理如图8所示。
具体要求如下：图8 温度采集系统框图（1）被测温度范围0∼99°C；（2）显示测量的温度值，精度不低于1°C。
