击实试验步骤.doc

14
3.土类和级配的影响
击实试验表明,在相同击实功能下,粘性土粘粒含量愈高或塑性
指数愈大,压实愈困难,最大干密度愈小,最优含水率愈大
ρd
无粘性土的击实曲线和粘
性土击实曲线不同,在含水
量较大时得到较高的干密
度,因此在无粘性土实际填
筑中,通常要不断洒水使其
在较高的含水量下压实
0
ω
无粘性土的击实曲线
土的级配对土的压实性影响很大.级配良好的土,易于压实,级 配不良的土,不易压实,因为级配良好的土有足够的细粒去充填 较粗粒形成的孔隙,因而能获得较高的干密度
土的击实试验
1
土的击实试验分为： 〔1轻型击实：适用于细粒土,锤底直径为5cm,击锤质量为
2.5kg,落距为30cm,单位体积击实功为598.2kJ/m3；I-1 分3层夯实,每层27击,最大粒径20mm;I-2分3层夯实,每层 59击,最大粒径40mm. 〔2重型击实：适用于细粒土,锤底直径为5cm,击锤质量为 4.5kg,落距为45cm,单位体积击实功为2682.7kJ/m3；II-1 分5层夯实,每层27击,最大粒径20mm;II-2分3层夯实,每层 98击,最大粒径40mm.
12
❖ 1、影响压实的因素
影响土压实性的因素很多,主要有含水率、击实功能、
土的种类和级配等
1.含水率的影响
ρd
ρdmax
当含水率较低时,击实后的 干密度随含水率的增加而 增大.而当干密度增大到某 一值后,含水率的继续增加
反招致干密度的减小.干密
度的这一最大值称为该击
数下的最大干密度,与它对
应的含水率称为最佳含水
2、试样击实 〔1取制备好的土样分3~5次装入桶内. 〔2小试桶按三层发时,每次800~900g〔桶高的1/3 按五层法时,每次400～500g〔略高桶面1/5 〔3每层按规定击实次数进行击实,击实锤自由落下,每 层拉毛,小试桶高度不超过试筒顶面5mm；大试桶高 度不超过试筒顶面6mm . 〔4用修士刀沿套筒内壁削刮,使试样与套筒脱离后,取 8 下套筒,称量其质量.准确1g.

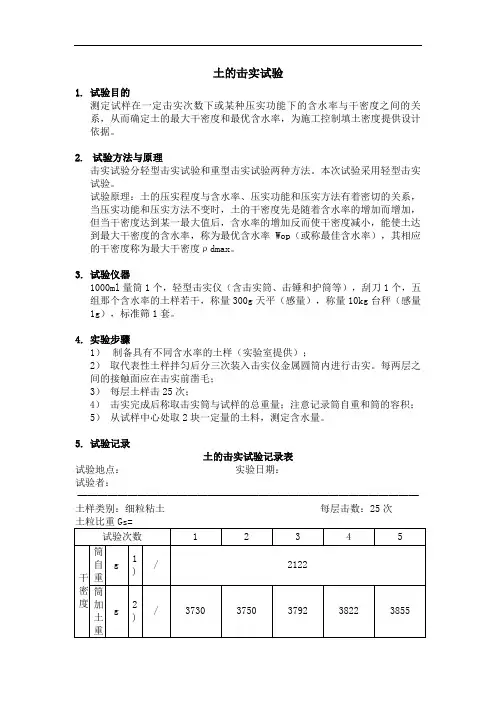

土的击实试验1.试验目的测定试样在一定击实次数下或某种压实功能下的含水率与干密度之间的关系，从而确定土的最大干密度和最优含水率，为施工控制填土密度提供设计依据。

2.试验方法与原理击实试验分轻型击实试验和重型击实试验两种方法。

本次试验采用轻型击实试验。

试验原理：土的压实程度与含水率、压实功能和压实方法有着密切的关系，当压实功能和压实方法不变时，土的干密度先是随着含水率的增加而增加，但当干密度达到某一最大值后，含水率的增加反而使干密度减小，能使土达到最大干密度的含水率，称为最优含水率Wop（或称最佳含水率），其相应的干密度称为最大干密度ρdmax。

3.试验仪器1000ml量筒1个，轻型击实仪（含击实筒、击锤和护筒等），刮刀1个，五组那个含水率的土样若干，称量300g天平（感量），称量10kg台秤（感量1g），标准筛1套。

4.实验步骤1）制备具有不同含水率的土样（实验室提供）；2）取代表性土样拌匀后分三次装入击实仪金属圆筒内进行击实。

每两层之间的接触面应在击实前凿毛；3）每层土样击25次；4）击实完成后称取击实筒与试样的总重量；注意记录筒自重和筒的容积；5）从试样中心处取2块一定量的土料，测定含水量。

5.试验记录土的击实试验记录表试验地点：实验日期：试验者：——————————————————————————————————土样类别：细粒粘土每层击数：25次6.成果整理及分析分析本次试验过程中应当注意的问题1）是每两层之间的接触面应在击实前凿毛，我在试验过程中做第一组土样击实试验时差点忘记凿毛，若不进行凿毛，则完成击实后的土样将会有分层情况，对试验结果产生较大误差。

2）完成击实后取土样时务必细心，切不可将土样盒的盒子与盒盖弄混导致质量误差。

本次试验未达到试验目的。

原因可能是由于击实筒在击实后底部部分土脱落引起质量上的误差导致其密度偏小。

本次试验中未能得到最大干密度最优含水率。

四、操作步骤 1、取一定量的代表性风干土样，对于轻型击实试验为 20kg，对于重型击
图 6-1 击实仪
1-击实筒；2-护筒；3-导筒； 4-击锤；5-底板
实试验为 50kg。
2、将风干土样碾碎后过 5mm 的筛（轻型击实试验）或过 20mm 的筛（重型击实试验），
将筛下的土样搅匀，并测定土样的风干含水率。
4、将试样 2.5kg（轻型击实试验）或 5.0kg（重型击实试验）平铺于不吸水的平板上，按预 定含水率用喷雾器喷洒所需的加水量，充分搅和并分别装入塑料袋中静置 24h。
5、将击实筒固定在底板上，装好护筒，并在击实筒内壁涂一薄层润滑油，将搅和的试样 2~5kg 分层装入击实筒内。两层接触土面应刨毛，击实完成后，超出击实筒顶的试样高度应小 于 6mm。
3、以干密度为纵坐标，含水率为横坐标，绘制干密度与含水率的关系曲线，干密度与含水
率的关系曲线上的峰点的坐标分别为土的最大干密度 d max与最优含水率 wop ，如连不成完整的
曲线时，应进行补点试验(图 6-2)。 4、轻型击实试验中，当试样中粒径大于 5mm 的土质量小于或等于试样总质量的 30%时，

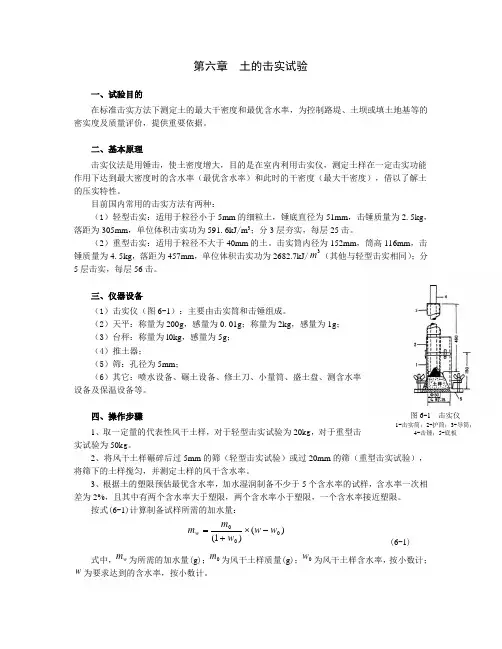

第六章 土的击实试验
一、试验目的 在标准击实方法下测定土的最大干密度和最优含水率，为控制路堤、土坝或填土地基等的 密实度及质量评价，提供重要依据。
二、基本原理
击实仪法是用锤击，使土密度增大，目的是在室内利用击实仪，测定土样在一定击实功能 作用下达到最大密度时的含水率（最优含水率）和此时的干密度（最大干密度），借以了解土 的压实特性。
目前国内常用的击实方法有两种： （1）轻型击实：适用于粒径小于 5mm 的细粒土，锤底直径为 51mm，击锤质量为 2.5kg， 落距为 305mm，单位体积击实功为 591.6kJ/m3；分 3 层夯实，每层 25 击。 （2）重型击实：适用于粒径不大于 40mm 的土。击实筒内径为 152mm，筒高 116mm，击

4%水泥土击实试验计算1.实验背景水泥土是一种添加了水泥的土壤改良材料，常用于路基、堤坝、地基等工程中。

水泥土的力学性质与水分含量密切相关，击实试验可以得到击实曲线，进而计算得到固结指数和其他参数。

2.实验步骤2.1准备工作：准备所需的水泥和土壤试样，并测量土壤试样的湿重（W_s）和干重（W_d）。

2.2设计干密度：根据实际需要设计水泥土的干密度，通常为工程要求的密度的70%~90%。

2.3混合试样：按照一定的水泥掺量（如4%）将水泥和土壤试样混合均匀。

2.4加水：逐渐加水混合，直到试样达到试验需要的水分含量。

2.5装模与压实：将混合好的试样装入模具中，分层逐步压实，并记录每层的压实重数。

2.6预压实：对试样进行几个次预压实，并记录每次的压实重数。

2.7正式压实：对试样进行正式压实，根据需要设定的压实能量，进行压实操作，并记录每次的压实重数。

2.8移除模具：对正式压实后的试样进行拆模，记录试样的干重和浸水重。

3.计算方法3.1水分含量（W）的计算：W=(Ws-Wd)/Wd*100%其中，Ws为试验后试样的湿重，Wd为试样的干重。

3.2固结指数（I）的计算：I=(D100-D60)/(D30-D60)其中，D30、D60、D100分别为土壤试样的M30、M60、M100。

3.3压缩系数（Cc）的计算：Cc = (log10(N) - log10(N60)) / (log10(N30) - log10(N60))其中，N30、N60、N为土壤试样的压实重数。

4.数据处理和结果分析根据实验中得到的数据和计算方法，可以计算出水分含量、固结指数和压缩系数等参数。

通过对这些参数的分析，可以评估水泥土的工程性质和适用范围。

一般来说，水分含量越高，固结指数和压缩系数越小，说明水泥土的力学性能越好。

以上就是4%水泥土击实试验计算的主要内容，通过计算和数据分析，可以得到水泥土的相关参数，为工程设计和施工提供参考依据。
