建筑设备安装工程识图与施工工艺教学用
暖通空调工程施工工艺
施工前应进行图纸会审和 技术交底，确保施工人员 充分理解设计意图和要求。
根据图纸要求进行预留孔 洞、预埋件等前期准备工 作，确保管路畅通无阻。
按照规定的坡度、标高等 要求安装管道，确保管路 系统的稳定性和可靠性。
进行系统调试和验收，确 保系统运行正常、满足设 计要求。
安装各类末端设备、风口、 阀门等，确保风口布局合 理、气流组织顺畅。
总结词
注重环保节能
详细描述
随着环保意识的不断提高，暖通空调工程在设计和施工过 程中需要注重环保节能。通过采用高效节能的设备和系统 ，降低能耗和排放，提高建筑的环保性能。
实际工程案例三：电气工程识图与施工
总结词
涉及面广，系统复杂
详细描述
电气工程施工过程中需要严格遵守电气安全规范，确保施 工人员的安全和设备的安全运行。在施工过程中，需要加 强安全教育和培训，提高员工的安全意识和技术水平。
暖通空调工程图纸主要包括系统图、 平面图和详图等，用于表示系统的整 体构成、设备布置和管路走向等信息。
平面图是按楼层或区域绘制的水平剖 面图，用于表示设备、管道和附件在 各层的位置。
系统图通常以轴测图的形式表示整个 系统，包括主要设备和管路的连接关 系，便于整体了解系统构成。
详图则是对特定设备和部件的详细构 造和安装要求的说明，包括大样图、 节点详图等。
注意事项
遵循施工规范，确保施工质量， 注意安全操作。
常见问题与解决方案
问题1
管道漏水。解决方案：检查管道连接处，重新安 装或更换密封圈。
问题2
水流不畅。解决方案：清理管道内杂质，调整管 径或更换管道。
问题3
设备噪音大。解决方案：调整设备位置或加装减 震装置。
建筑设备培训讲座建筑采暖工程施工图的识读与安装PPT课件
统利用系统最高点的压力作为上区循环动力； 溢水管高度取决于外网回水管的压力； 省去热交换器，系统造价降低； 开口水箱易进空气，造成系统腐蚀。
第26页/共147页
2、双线式系统 双线式系统有垂直式和水平式两种形式。
（1）垂直双线式单管热水供暖系统 垂直双线式单管热水供暖系统是由竖向的∏形单管式立管组成的，
第9页/共147页
第10页/共147页
自然循环热水采暖系统运行效果的优劣，取决于以下两个方面： ①在供水、回水的温度差一定（即供回水的容重差一定）时，必须保证锅 炉中心与散热器中心具有一定的高差。这个高度差越大，产生的作用压力 越大，水循环得越快。 ②除了保证上述的容重差和高度差之外，还必须注意管道的敷设坡度，以 保证系统中空气的顺利排除。一般为0.005~0.01。散热器支管的坡度不 得小于1%。
统的水温度或流量发生变化时，每组双线上的各个散热器的传热系统K值的变化程度近似是相同的，因而对 避免冷热不均很有利。
第29页/共147页
第30页/共147页
3、单、双管混合式系统 单、双管混合式系统，如图所示。将散热器沿竖直方向分
成若干组，每组又包括若干层，在每组内散热器之间采用双管 形式连接，而组与组之间则采用单管连接。这样，就构成了单、 双管混合系统。这种系统的特点是：避免了双管系统在楼层过 多时出现的严重垂直失调现象，同时也避兔了散热器支管管径 过粗的缺点。有的散热器还能局部调节，单、双管系统的特点 兼而有之。
采暖系统称为局部采暖系统。如：火炉采暖、简易散热器采暖、煤气采暖 与电热采暖等 2、集中供暖系统：热源设在独建的锅炉房或换热站内，热量由热媒（热水 或蒸汽）经供热管道输送至一幢或几幢建筑物的散热设备，称为集中供暖 系统。 3、区域采暖系统：以区域性锅炉房作为热源，供一个区域的许多建筑物采 暖的供暖系统，称为区域采暖系统。如果还兼供其它用热，则称为区域供 热系统。
第26页/共147页
2、双线式系统 双线式系统有垂直式和水平式两种形式。
（1）垂直双线式单管热水供暖系统 垂直双线式单管热水供暖系统是由竖向的∏形单管式立管组成的，
第9页/共147页
第10页/共147页
自然循环热水采暖系统运行效果的优劣，取决于以下两个方面： ①在供水、回水的温度差一定（即供回水的容重差一定）时，必须保证锅 炉中心与散热器中心具有一定的高差。这个高度差越大，产生的作用压力 越大，水循环得越快。 ②除了保证上述的容重差和高度差之外，还必须注意管道的敷设坡度，以 保证系统中空气的顺利排除。一般为0.005~0.01。散热器支管的坡度不 得小于1%。
统的水温度或流量发生变化时，每组双线上的各个散热器的传热系统K值的变化程度近似是相同的，因而对 避免冷热不均很有利。
第29页/共147页
第30页/共147页
3、单、双管混合式系统 单、双管混合式系统，如图所示。将散热器沿竖直方向分
成若干组，每组又包括若干层，在每组内散热器之间采用双管 形式连接，而组与组之间则采用单管连接。这样，就构成了单、 双管混合系统。这种系统的特点是：避免了双管系统在楼层过 多时出现的严重垂直失调现象，同时也避兔了散热器支管管径 过粗的缺点。有的散热器还能局部调节，单、双管系统的特点 兼而有之。
采暖系统称为局部采暖系统。如：火炉采暖、简易散热器采暖、煤气采暖 与电热采暖等 2、集中供暖系统：热源设在独建的锅炉房或换热站内，热量由热媒（热水 或蒸汽）经供热管道输送至一幢或几幢建筑物的散热设备，称为集中供暖 系统。 3、区域采暖系统：以区域性锅炉房作为热源，供一个区域的许多建筑物采 暖的供暖系统，称为区域采暖系统。如果还兼供其它用热，则称为区域供 热系统。
建筑设备安装工程识图与施工工艺
建筑设备安装工程识图 与施工工艺
,a click to unlimited possibilities
汇报人：
目录
01 添 加 目 录 项 标 题 03 建 筑 设 备 安 装 工 程 识 图 05 建 筑 设 备 安 装 工 程 施 工 管
理
07 建 筑 设 备 安 装 工 程 造 价 与 成 本控制
图纸中的标注和符号：了解图纸中的标注和符号含义，例如给排水图纸 中的给水、排水管道的规格、型号和连接方式等。
图纸的细节解读：需要仔细阅读图纸，并了解图纸中的细节和要求，例 如管道的连接方式、设备的安装高度和位置等信息。
建筑设备安装工程图纸的常见问题及处理方法
图纸设计问题：图纸设计不合理、不完善、不规范等问题，可能导致安装工程无法正常进行。处理方法：加强图纸审 核，确保设计符合规范和标准，如有问题及时进行修改和完善。
施工阶段的管理
施工准备：包括技术准备、物资准备、施工现场准备等 施工过程管理：对施工过程进行全面监控，确保施工质量、进度和安全 验收管理：对完成的工程进行验收，确保符合设计要求和质量标准 维护管理：对已完成的建筑设备进行维护和保养，确保正常运行和使用寿命
调试与验收阶段的管理
调试：在设备安装完成后，对设备 进行调试，确保设备正常运行。
包括内容：建筑给排水、供暖、通风、空调、电气、消防等设备的安装。
目的：满足建筑物的使用功能，提高建筑物的舒适度和安全性。
与建筑结构的关系：建筑设备安装工程与建筑结构密切相关，需要在建筑结构的基础 上进行施工。
建筑设备安装工程的重要性
建筑设备安装工程的质量直 接关系到建筑工程的整体质 量
建筑设备安装工程对于提高 建筑使用功能和居住质量具
管理：在调试和验收过程中，对相 关人员进行管理和监督，确保工作 顺利进行。
,a click to unlimited possibilities
汇报人：
目录
01 添 加 目 录 项 标 题 03 建 筑 设 备 安 装 工 程 识 图 05 建 筑 设 备 安 装 工 程 施 工 管
理
07 建 筑 设 备 安 装 工 程 造 价 与 成 本控制
图纸中的标注和符号：了解图纸中的标注和符号含义，例如给排水图纸 中的给水、排水管道的规格、型号和连接方式等。
图纸的细节解读：需要仔细阅读图纸，并了解图纸中的细节和要求，例 如管道的连接方式、设备的安装高度和位置等信息。
建筑设备安装工程图纸的常见问题及处理方法
图纸设计问题：图纸设计不合理、不完善、不规范等问题，可能导致安装工程无法正常进行。处理方法：加强图纸审 核，确保设计符合规范和标准，如有问题及时进行修改和完善。
施工阶段的管理
施工准备：包括技术准备、物资准备、施工现场准备等 施工过程管理：对施工过程进行全面监控，确保施工质量、进度和安全 验收管理：对完成的工程进行验收，确保符合设计要求和质量标准 维护管理：对已完成的建筑设备进行维护和保养，确保正常运行和使用寿命
调试与验收阶段的管理
调试：在设备安装完成后，对设备 进行调试，确保设备正常运行。
包括内容：建筑给排水、供暖、通风、空调、电气、消防等设备的安装。
目的：满足建筑物的使用功能，提高建筑物的舒适度和安全性。
与建筑结构的关系：建筑设备安装工程与建筑结构密切相关，需要在建筑结构的基础 上进行施工。
建筑设备安装工程的重要性
建筑设备安装工程的质量直 接关系到建筑工程的整体质 量
建筑设备安装工程对于提高 建筑使用功能和居住质量具
管理：在调试和验收过程中，对相 关人员进行管理和监督，确保工作 顺利进行。

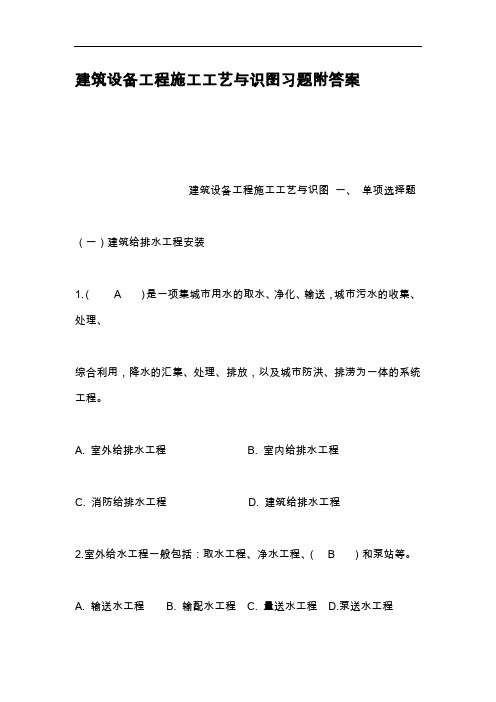

建筑设备工程施工工艺设计和识图习题集附答案解析
建筑设备工程施工工艺与识图习题附答案建筑设备工程施工工艺与识图一、单项选择题（一）建筑给排水工程安装1.（ A ）是一项集城市用水的取水、净化、输送，城市污水的收集、处理、综合利用，降水的汇集、处理、排放，以及城市防洪、排涝为一体的系统工程。
A. 室外给排水工程B. 室内给排水工程C. 消防给排水工程D. 建筑给排水工程2.室外给水工程一般包括：取水工程、净水工程、（ B ）和泵站等。
A. 输送水工程B. 输配水工程C. 量送水工程D.泵送水工程3.取水工程一般包括水源选择和（ C ）两大部分。
A. 水量选择B. 水资选择C. 取水构筑物D.送水构筑物4.水源可分为地表水和（ A ）。
A. 地下水B. 河水C. 江水D.水库水5.生活饮用水水质标准的主要指标为（ B ）、浑浊度、臭和味、肉眼可见物、pH值、总硬度以及细菌总数和总大肠菌群等。
A. 质B. 色C. 深度D.可视度6.地表水的净化工艺包括( A )、沉淀与澄清、过虑和消毒等。
A. 混合与凝絮B. 混合与搅拌C. 静置与凝絮D.搅拌与凝絮7.输配水工程通常包括（ B ）、配水管网、泵站、水塔和水池等设施。
A. 接水管渠B. 输水管渠C. 排水管渠D.总水管渠8.（ A ）是调节二级泵站供水和管网用水量之间流量差额的构筑物。
A. 水塔B. 泵站C. 水池D.水站9.为便于观察水箱内的水位变化，可设（ C ）和电气液位计。
A. 浮瓢液位计B. 联网感应器C. 浮球液位计D.电子液位计10.（ D ）是调节一、二级泵站供水差额的构筑物。
A. 排水池B. 贮水池C. 净水池D.清水池11.贮水池的有效容积由调节容积、消防贮备容积和（ B ）三部分组成。
A. 预备容积B. 生产事故贮备容积C. 生产容积D.实际容积12.城市生活污水排水系统由室内污水管网系统和设备、室外污水管网系统、污水泵站、污水处理厂和排出口及（ A ）等组成。
A. 事故排出口B. 紧急排出口C. 隐蔽排出口D.临时排出口13.（ A ）是将生活污水、工业废水和雨水混合在一个管渠内排除的系统。
安装工程识图习题练习
一、安装工程识图1、运用投影原理，根据平面图，画出立面图(垂直管线长度自定)。
（1）、（2）、（3）、（4）、（5）、（6）、(7)、(8)、2、剖面图练习（1）、根据平面图画出A－A、B－B剖面图：（2）、根据平面图上的剖切符号，画出其相应的剖面图：3、刷油、防腐蚀计算练习（1）、计算DN50阀门除锈、刷油表面积。
（2）、计算90度、DN100弯头表面积。
（3）、计算DN80法兰表面积。
（4）、一管道规格φ114*4，长200米，岩棉保温，保温厚度50mm，外保护层为0.5mm 镀锌铁皮，计算该管道保温体积及保护层面积。
（5）、DN50阀门（保温条件同第4条），计算该阀门保温层体积及保护层厚度。
4、计算每米碳钢管道φ114*4.5的理论重量。
二、安装工程基础知识1、一管道设计压力为PN＝12Mpa，则该道为（）管道。
A：低压 B：中压 C：高压 D：超高压2、一管道设计压力为PN＝0.6Mpa，则该道为（）管道。
A：低压 B：中压 C：高压 D：超高压3、一管道设计压力为PN＝2.5Mpa，则该道为（）管道。
A：低压 B：中压 C：高压 D：超高压4、一管道设计压力为PN＝65Mpa，则该道为（）管道。
A：低压 B：中压 C：高压 D：超高压5、管子、管件、阀门、法兰之所以能连接在一起，是因为他们的（）相同。
A：外径 B：内径 C：壁厚 D：压力等级6、碳钢无缝管φ60*4的理论重量为（）Kg／mA：4.54 B：6.02 C：5.69 D:5.527、下面（）型号的阀门连接形式为法兰连接。
A：Z41H-16-DN20 B：J11T-16-DN50 C：J21T-16-DN25 D：H61H-16-DN20 8、下面（）型号的阀门连接形式为内螺纹连接。
A：Z41H-16-DN20 B：J11T-16-DN50 C：J21T-16-DN25 D：H61H-16-DN20 9、下面（）型号的阀门连接形式为焊接。
安装工程识图与施工工艺
安装工程识图与施工工艺本文将介绍安装工程识图与施工工艺的基本概念、重要性以及常用的工具和步骤。
通过具体案例和示意图的解释，帮助读者全面了解安装工程识图与施工工艺的实际应用。
1. 安装工程识图的概念和作用安装工程识图是指通过绘制图纸和图表的方式，将安装工程的构造、管线、设备等细节以直观的形式展现出来。
它是安装工程的基础，具有以下作用：•沟通与协调：安装工程识图是安装项目中不同参与方之间沟通与协调的重要工具。
通过图纸，各相关方可以清楚地理解工程设计和要求，进而准确执行，并根据需要提出修改和改进意见。
•施工指导：安装工程识图包括详细的施工图纸和步骤说明，可为施工人员提供指导和参考，帮助他们了解工程的整体结构和细节要求，保障施工质量。
•审查和验收：安装工程识图也是审查和验收工作的基础。
相关方可以根据图纸进行工程的审查和验收，比对设计要求和实际情况，确保施工过程符合标准。
2. 安装工程识图常用的工具和软件在进行安装工程识图时，可采用多种工具和软件来绘制和编辑图纸，如下所示：•纸质图纸：传统的安装工程识图常采用纸质图纸绘制，可以使用铅笔、直尺、三角尺等工具进行绘制，再通过扫描或复印等方式进行复制和传递。
•CAD软件：计算机辅助设计（CAD）软件是现代安装工程识图的主要工具，包括AutoCAD、SolidWorks、Pro/E等，它们具有绘制精度高、修改方便、图层管理等特点。
•BIM软件：建筑信息模型（BIM）软件可将安装工程的各个组成部分以三维模型的形式展现，通过BIM软件可以更直观地查看和修改设计方案，提高协作效率和施工质量。
3. 安装工程识图的基本步骤安装工程识图的制作过程一般包括以下步骤：•收集资料：首先需要收集安装工程相关的设计文件、技术规范、图纸等资料，了解工程的要求和约束条件。
•建立框架：根据资料内容，建立绘图框架，确定图纸的纸型、比例尺、图框和说明内容等。
•导入和编辑图形：将收集到的平面图、立面图、剖面图等导入到绘图软件中，再进行编辑和修饰，添加文字、标注、尺寸等。
建筑安装-采暖施工识图全教程
（1) 建筑物的平面布置，其中应注明轴线、房间主要尺寸、 指北针，必要时应注明房间名称。建筑（各房间分布、门窗和楼 梯间位置等）。在图上应注明轴线编号、外墙总长尺寸、地面及 楼板标高等与采暖系统施工安装有关的尺寸。
（2) 热力入口位置，供、回水总管名称、管径。 （3) 干、立、支管位置和走向，管径以及立管（平面图上为 小圆圈）编号。
采暖施工图
建筑采暖工程
三、 室内供暖施工图的识读
2.系统图 阅读供暖系统图时，一般从热力入口起，先弄清干
管的走向，再逐一看各立、支管。 参照图，系统热力入口供、回水干管均为DN50，
并设同规格阀门，标高为-0.900 m。引入室内后，供水 干管标高为-0.300 m，有上升的坡度，经主立管引到二 层后，分为两个分支，分流后设阀门。两分支环路起点 标高均为6.500 m，坡度为，供水干管始端为最高点，分 别设卧式集气罐，通过DN15放气管引至二层水池，出 口处设阀门。
采暖施工图
建筑采暖工程
三、室内供暖施工图的识读
各立管采用单管顺流式，上下端设阀门。图中未标 注的立、支管管径详见设计说明(立管为DN20，支管为 DN15)。
回水干管同样分为两个分支，在地面以上明装，起 点标高为0.100 m，有0.003沿水流方向下降的坡度。设 在局部地沟内的管道，末端为最低点，并设泄水丝堵。 两分支环路汇合前设阀门，汇合后进入地沟，回水排至 室外。
平面位置和规格、数量等。 在一层平面图(见图)中，热力入口设在靠近⑥轴右
侧位置，供、回水干管管径均为DN50。供水干管引入 室内后，在地沟内敷设，地沟断面尺寸为500 mm×500 mm。主立管设在建筑比例⑦轴处。回水干管分成两个 分支环路，右侧分支连接共7根立管，左侧分支连接共8 根立管。回水干管在过门和厕所内局部做地沟。
（2) 热力入口位置，供、回水总管名称、管径。 （3) 干、立、支管位置和走向，管径以及立管（平面图上为 小圆圈）编号。
采暖施工图
建筑采暖工程
三、 室内供暖施工图的识读
2.系统图 阅读供暖系统图时，一般从热力入口起，先弄清干
管的走向，再逐一看各立、支管。 参照图，系统热力入口供、回水干管均为DN50，
并设同规格阀门，标高为-0.900 m。引入室内后，供水 干管标高为-0.300 m，有上升的坡度，经主立管引到二 层后，分为两个分支，分流后设阀门。两分支环路起点 标高均为6.500 m，坡度为，供水干管始端为最高点，分 别设卧式集气罐，通过DN15放气管引至二层水池，出 口处设阀门。
采暖施工图
建筑采暖工程
三、室内供暖施工图的识读
各立管采用单管顺流式，上下端设阀门。图中未标 注的立、支管管径详见设计说明(立管为DN20，支管为 DN15)。
回水干管同样分为两个分支，在地面以上明装，起 点标高为0.100 m，有0.003沿水流方向下降的坡度。设 在局部地沟内的管道，末端为最低点，并设泄水丝堵。 两分支环路汇合前设阀门，汇合后进入地沟，回水排至 室外。
平面位置和规格、数量等。 在一层平面图(见图)中，热力入口设在靠近⑥轴右
侧位置，供、回水干管管径均为DN50。供水干管引入 室内后，在地沟内敷设，地沟断面尺寸为500 mm×500 mm。主立管设在建筑比例⑦轴处。回水干管分成两个 分支环路，右侧分支连接共7根立管，左侧分支连接共8 根立管。回水干管在过门和厕所内局部做地沟。
