(完整版)金相显微镜的基本原理、构造及使用

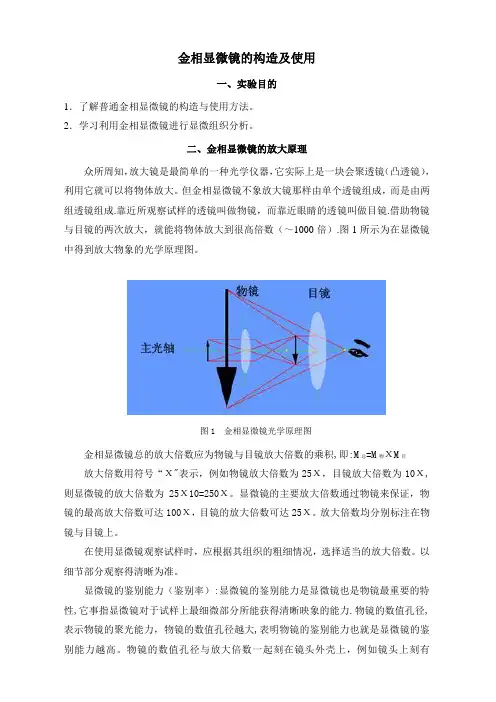

金相显微镜的构造及使用一、实验目的1．了解普通金相显微镜的构造与使用方法。

2．学习利用金相显微镜进行显微组织分析。

二、金相显微镜的放大原理众所周知，放大镜是最简单的一种光学仪器，它实际上是一块会聚透镜（凸透镜），利用它就可以将物体放大。

但金相显微镜不象放大镜那样由单个透镜组成，而是由两组透镜组成.靠近所观察试样的透镜叫做物镜，而靠近眼睛的透镜叫做目镜.借助物镜与目镜的两次放大，就能将物体放大到很高倍数（～1000倍）.图1所示为在显微镜中得到放大物象的光学原理图。

图1 金相显微镜光学原理图金相显微镜总的放大倍数应为物镜与目镜放大倍数的乘积,即:M总=M物ХM目放大倍数用符号“Х"表示，例如物镜放大倍数为25Х，目镜放大倍数为10Х,则显微镜的放大倍数为25Х10=250Х。

显微镜的主要放大倍数通过物镜来保证，物镜的最高放大倍数可达100Х，目镜的放大倍数可达25Х。

放大倍数均分别标注在物镜与目镜上。

在使用显微镜观察试样时，应根据其组织的粗细情况，选择适当的放大倍数。

以细节部分观察得清晰为准。

显微镜的鉴别能力（鉴别率）:显微镜的鉴别能力是显微镜也是物镜最重要的特性,它事指显微镜对于试样上最细微部分所能获得清晰映象的能力.物镜的数值孔径,表示物镜的聚光能力，物镜的数值孔径越大,表明物镜的鉴别能力也就是显微镜的鉴别能力越高。

物镜的数值孔径与放大倍数一起刻在镜头外壳上，例如镜头上刻有25/0。

50，这个050即表示物镜的数值孔径.显微镜质量的好坏，主要取决于：⑴放大倍数；⑵透镜的质量；⑶显微镜的鉴别能力.三、金相显微镜的构造及使用（一）金相显微镜的构造金相显微镜最常见的有台式、立式和卧式三大类.金相显微镜通常由光学系统、照明系统和机械系统三大部分组成。

现以4XI型台式金相显微镜为例加以说明。

光学系统:由光源、反光镜、物镜组、目镜及多组聚光镜组组成。

图2 金相显微镜光路图照明系统:由安装在底座上的低压灯泡、聚光镜、反光镜、孔径光栏和安装在支架上的视场光栏和另一聚光镜组成。

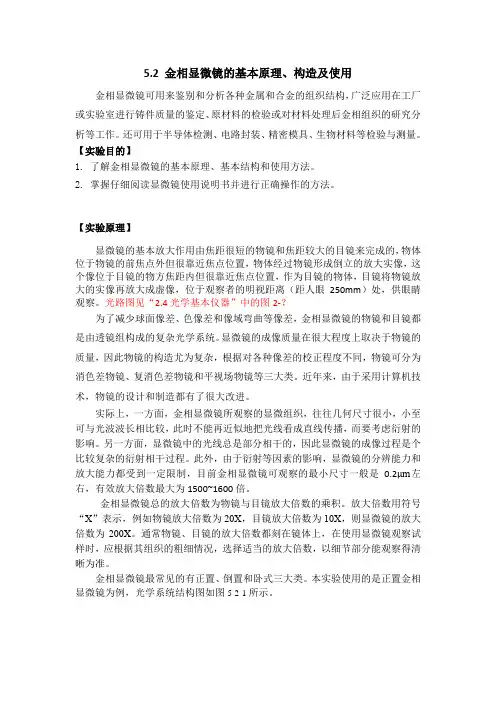

5.2 金相显微镜的基本原理、构造及使用金相显微镜可用来鉴别和分析各种金属和合金的组织结构，广泛应用在工厂或实验室进行铸件质量的鉴定、原材料的检验或对材料处理后金相组织的研究分析等工作。

还可用于半导体检测、电路封装、精密模具、生物材料等检验与测量。

【实验目的】1.了解金相显微镜的基本原理、基本结构和使用方法。

2.掌握仔细阅读显微镜使用说明书并进行正确操作的方法。

【实验原理】显微镜的基本放大作用由焦距很短的物镜和焦距较大的目镜来完成的，物体位于物镜的前焦点外但很靠近焦点位置，物体经过物镜形成倒立的放大实像，这个像位于目镜的物方焦距内但很靠近焦点位置，作为目镜的物体，目镜将物镜放大的实像再放大成虚像，位于观察者的明视距离（距人眼250mm）处，供眼睛观察。

光路图见“2.4光学基本仪器”中的图2-？为了减少球面像差、色像差和像域弯曲等像差，金相显微镜的物镜和目镜都是由透镜组构成的复杂光学系统。

显微镜的成像质量在很大程度上取决于物镜的质量，因此物镜的构造尤为复杂，根据对各种像差的校正程度不同，物镜可分为消色差物镜、复消色差物镜和平视场物镜等三大类。

近年来，由于采用计算机技术，物镜的设计和制造都有了很大改进。

实际上，一方面，金相显微镜所观察的显微组织，往往几何尺寸很小，小至可与光波波长相比较，此时不能再近似地把光线看成直线传播，而要考虑衍射的影响。

另一方面，显微镜中的光线总是部分相干的，因此显微镜的成像过程是个比较复杂的衍射相干过程。

此外，由于衍射等因素的影响，显微镜的分辨能力和放大能力都受到一定限制，目前金相显微镜可观察的最小尺寸一般是0.2μm左右，有效放大倍数最大为1500~1600倍。

金相显微镜总的放大倍数为物镜与目镜放大倍数的乘积。

放大倍数用符号“Х”表示，例如物镜放大倍数为20Х，目镜放大倍数为10Х，则显微镜的放大倍数为200Х。

通常物镜、目镜的放大倍数都刻在镜体上，在使用显微镜观察试样时，应根据其组织的粗细情况，选择适当的放大倍数，以细节部分能观察得清晰为准。

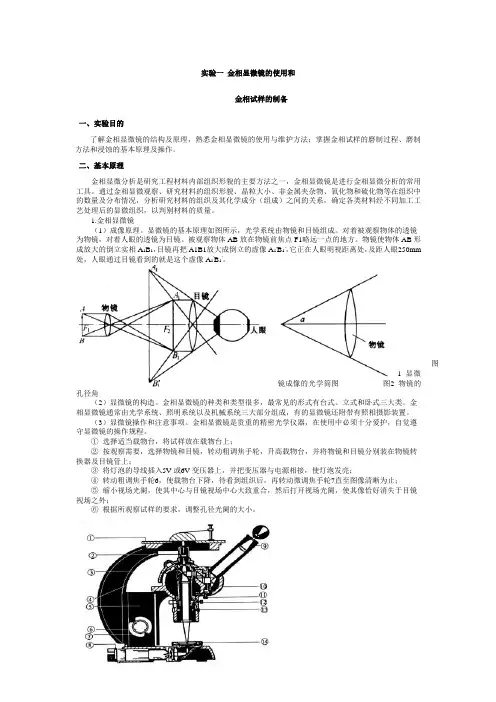

实验一金相显微镜的使用和金相试样的制备一、实验目的了解金相显微镜的结构及原理，熟悉金相显微镜的使用与维护方法；掌握金相试样的磨制过程、磨制方法和浸蚀的基本原理及操作。

二、基本原理金相显微分析是研究工程材料内部组织形貌的主要方法之一，金相显微镜是进行金相显微分析的常用工具。

通过金相显微观察、研究材料的组织形貌、晶粒大小、非金属夹杂物、氧化物和硫化物等在组织中的数量及分布情况，分析研究材料的组织及其化学成分（组成）之间的关系，确定各类材料经不同加工工艺处理后的显微组织，以判别材料的质量。

1.金相显微镜（1）成像原理。

显微镜的基本原理如图所示，光学系统由物镜和目镜组成。

对着被观察物体的透镜为物镜，对着人眼的透镜为目镜。

被观察物体AB放在物镜前焦点F1略远一点的地方。

物镜使物体AB形成放大的倒立实相A1B1，目镜再把A1B1放大成倒立的虚像A1'B1'，它正在人眼明视距离处，及距人眼250mm处，人眼通过目镜看到的就是这个虚像A1'B1'。

图1 显微镜成像的光学简图图2 物镜的孔径角（2）显微镜的构造。

金相显微镜的种类和类型很多，最常见的形式有台式、立式和卧式三大类。

金相显微镜通常由光学系统、照明系统以及机械系统三大部分组成，有的显微镜还附带有照相摄影装置。

（3）显微镜操作和注意事项。

金相显微镜是贵重的精密光学仪器，在使用中必须十分爱护，自觉遵守显微镜的操作规程。

①选择适当载物台，将试样放在载物台上；②按观察需要，选择物镜和目镜，转动粗调焦手轮，升高载物台，并将物镜和目镜分别装在物镜转换器及目镜管上；③将灯泡的导线插入5V或6V变压器上，并把变压器与电源相接，使灯泡发亮；④转动粗调焦手轮6，使载物台下降，待看到组织后，再转动微调焦手轮7直至图像清晰为止；⑤缩小视场光阑，使其中心与目镜视场中心大致重合，然后打开视场光阑，使其像恰好消失于目镜视场之外；⑥根据所观察试样的要求，调整孔径光阑的大小。

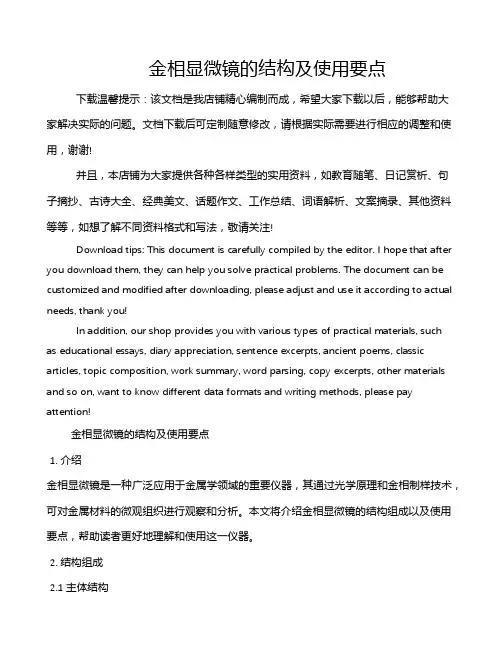

金相显微镜的结构及使用要点下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, suchas educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!金相显微镜的结构及使用要点1. 介绍金相显微镜是一种广泛应用于金属学领域的重要仪器，其通过光学原理和金相制样技术，可对金属材料的微观组织进行观察和分析。

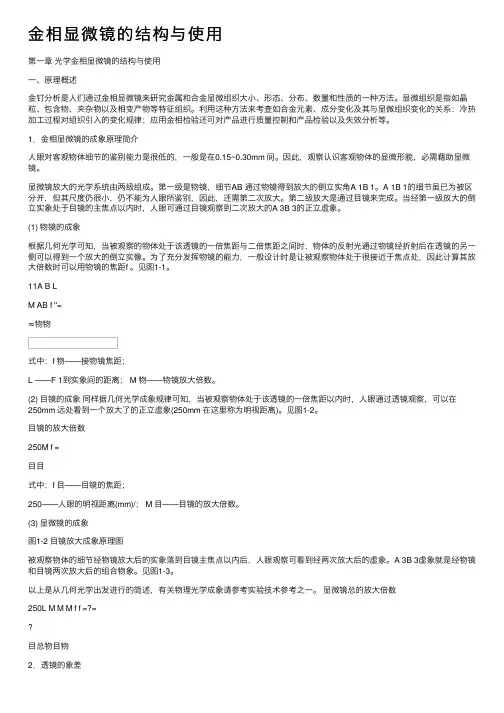

⾦相显微镜的结构与使⽤第⼀章光学⾦相显微镜的结构与使⽤⼀、原理概述⾦钉分析是⼈们通过⾦相显微镜来研究⾦属和合⾦显微组织⼤⼩、形态、分布、数量和性质的⼀种⽅法。

显微组织是指如晶粒、包含物、夹杂物以及相变产物等特征组织。

利⽤这种⽅法来考查如合⾦元素、成分变化及其与显微组织变化的关系：冷热加⼯过程对组织引⼊的变化规律；应⽤⾦相检验还可对产品进⾏质量控制和产品检验以及失效分析等。

1．⾦相显微镜的成象原理简介⼈眼对客观物体细节的鉴别能⼒是很低的，⼀般是在0.15~0.30mm 间。

因此，观察认识客观物体的显微形貌，必需藉助显微镜。

显微镜放⼤的光学系统由两级组成。

第⼀级是物镜，细节AB 通过物镜得到放⼤的倒⽴实⾓A 1B 1。

A 1B 1的细节虽已为被区分开，但其尺度仍很⼩，仍不能为⼈眼所鉴别，因此，还需第⼆次放⼤。

第⼆级放⼤是通过⽬镜来完成。

当经第⼀级放⼤的倒⽴实象处于⽬镜的主焦点以内时，⼈眼可通过⽬镜观察到⼆次放⼤的A 3B 3的正⽴虚象。

(1) 物镜的成象根据⼏何光学可知，当被观察的物体处于该透镜的⼀倍焦距与⼆倍焦距之间时，物体的反射光通过物镜经折射后在透镜的另⼀侧可以得到⼀个放⼤的倒⽴实像。

为了充分发挥物镜的能⼒，⼀般设计时是让被观察物体处于很接近于焦点处，因此计算其放⼤倍数时可以⽤物镜的焦距f 。

见图1-1。

11A B LM AB f ''=≈物物式中：f 物——接物镜焦距；L ——F 1到实象间的距离； M 物——物镜放⼤倍数。

(2) ⽬镜的成象同样据⼏何光学成象规律可知，当被观察物体处于该透镜的⼀倍焦距以内时，⼈眼通过透镜观察，可以在250mm 远处看到⼀个放⼤了的正⽴虚象(250mm 在这⾥称为明视距离)。

见图1-2。

⽬镜的放⼤倍数250M f =⽬⽬式中：f ⽬——⽬镜的焦距；250——⼈眼的明视距离(mm)/； M ⽬——⽬镜的放⼤倍数。

(3) 显微镜的成象图1-2 ⽬镜放⼤成象原理图被观察物体的细节经物镜放⼤后的实象落到⽬镜主焦点以内后，⼈眼观察可看到经两次放⼤后的虚象。

简述金相显微镜的主要结构和光学原理
简述金相显微镜的主要结构和光学原理
金相显微镜是一种特殊的显微镜，它是利用金属反射镜和普通反射镜的组合，利用金属反射镜反射原理，把光束聚焦到物镜底部的普通反射镜上，使得观察者可以清楚地观察到微细物质的结构和形象。

金相显微镜的结构主要由三部分组成：物镜、金属反射镜和普通反射镜。

1. 物镜：物镜的作用是把光线折射成一束射线。

物镜的光学系统分为一个物镜组和一个调节系统：物镜组由两个物镜由四个螺纹连接，调节系统由四个螺纹连接的滑动调节装置和改变物镜之间距离的旋转调节装置组成。

2. 金属反射镜：它的作用是将物镜折射成的光束照射到普通反射镜上，使得光束聚焦到普通反射镜底部。

金属反射镜由两部分组成：一个金属镜片，一个普通镜片。

金属镜片是由调整角度的铝箔组成，它通过反射现象把光线反射到普通镜片上，然后再把光线反射到普通反射镜上，使得光线聚焦到反射镜底部。

3. 普通反射镜：它的作用是把金属反射镜反射的光束聚焦到反射镜底部，它是一个椭圆形的镜片，椭圆形的形状是为了使得光线能够聚焦到反射镜的底部，以此达到观察微细物质的目的。

金相显微镜的光学原理：当物镜把光线折射成一束射线时，这束光线会先反射到金属反射镜上，金属反射镜会把光线反射到普通镜片上，然后再把光线反射到普通反射镜上，最后普通反射镜会把光线聚
焦到反射镜的底部，使得观察者可以清楚地看到微细物质的结构和形象。

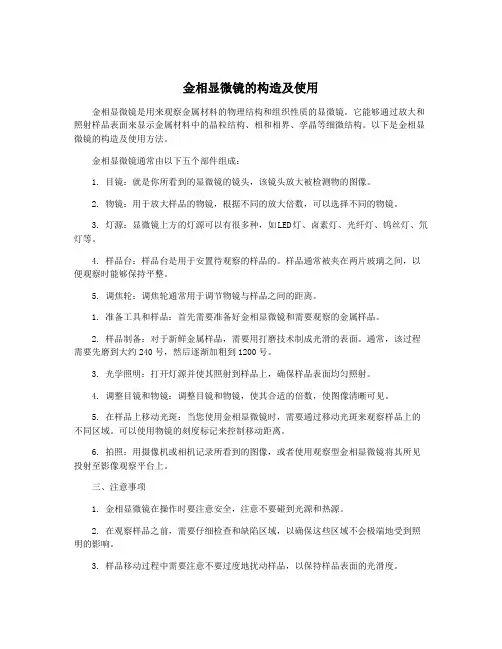

金相显微镜的构造及使用金相显微镜是用来观察金属材料的物理结构和组织性质的显微镜。

它能够通过放大和照射样品表面来显示金属材料中的晶粒结构、相和相界、孪晶等细微结构。

以下是金相显微镜的构造及使用方法。

金相显微镜通常由以下五个部件组成：1. 目镜：就是你所看到的显微镜的镜头，该镜头放大被检测物的图像。

2. 物镜：用于放大样品的物镜，根据不同的放大倍数，可以选择不同的物镜。

3. 灯源：显微镜上方的灯源可以有很多种，如LED灯、卤素灯、光纤灯、钨丝灯、氘灯等。

4. 样品台：样品台是用于安置待观察的样品的。

样品通常被夹在两片玻璃之间，以便观察时能够保持平整。

5. 调焦轮：调焦轮通常用于调节物镜与样品之间的距离。

1. 准备工具和样品：首先需要准备好金相显微镜和需要观察的金属样品。

2. 样品制备：对于新鲜金属样品，需要用打磨技术制成光滑的表面。

通常，该过程需要先磨到大约240号，然后逐渐加粗到1200号。

3. 光学照明：打开灯源并使其照射到样品上，确保样品表面均匀照射。

4. 调整目镜和物镜：调整目镜和物镜，使其合适的倍数，使图像清晰可见。

5. 在样品上移动光斑：当您使用金相显微镜时，需要通过移动光斑来观察样品上的不同区域。

可以使用物镜的刻度标记来控制移动距离。

6. 拍照：用摄像机或相机记录所看到的图像，或者使用观察型金相显微镜将其所见投射至影像观察平台上。

三、注意事项1. 金相显微镜在操作时要注意安全，注意不要碰到光源和热源。

2. 在观察样品之前，需要仔细检查和缺陷区域，以确保这些区域不会极端地受到照明的影响。

3. 样品移动过程中需要注意不要过度地扰动样品，以保持样品表面的光滑度。

4. 观察过程中不要触碰样品，以免留下指纹或划痕，影响观察效果。

5. 对于初学者，建议选择低倍和中倍的物镜，以获得更清晰的样品结构和组织图像。

此外，为了获得更好的观察效果，了解有关不同样品的制备方法和不同物镜的特点十分重要。

熟练地掌握金相显微镜的使用方法可以更好地帮助科学家了解材料的物理和化学性质，为科学研究和工业生产提供有力的保障。

金相显微镜的结构与使用金相显微镜是用于观察材料的微观结构的一种重要设备。

它可以通过光学方法观察金属和合金的内部组织结构，并揭示材料的微观结构和性能之间的关系。

以下是关于金相显微镜的结构和使用的详细说明。

1.结构金相显微镜由以下几个主要部分组成：（1）显微镜光路：光路包括光源、准直系统、物镜、目镜和观察系统等部分。

光源通常采用高亮度、长寿命的光源，如白炽灯、卤素灯、LED灯等。

准直系统主要用于平衡光束的强度和温度，以确保高质量的样品图像。

物镜和目镜是显微镜的核心部分，它们决定了显微镜的放大倍率和分辨率。

观察系统包括视野、聚光和聚焦装置等，用于确保样品在光路中的最佳位置。

（2）采样槽：采样槽是金相显微镜的样品受体，通常由金属或非金属材料制成。

它具有多个夹具或卡位，用于调节样品的位置和方向以便进行观察。

（3）专用附件：专用附件包括金相显微镜的控制系统、数字成像系统、测试仪器及其相关设备等，可以提高金相显微镜的效率和准确性，并简化样品制备和测量的过程。

2.使用（1）样品制备：样品应该经过一定的处理，如去除氧化物、去除污染和压制成样品块等，以便确保样品表面光洁和尺寸准确。

（2）夹紧样品：将样品紧固在样品夹持器（采样槽）上，并确保夹紧力度适当以便观察。

（3）磨削和抛光：在完成夹具夹紧之前，必须将其磨削和抛光以确保样品表面光滑和反射光线的清晰度。

（4）观察样品：在准备好样品之后，将样品置于金相显微镜的观察窗口内。

然后，通过目镜和物镜来观察样品的组织结构和微观结构的细节。

（5）分析样品：通过观察样品的内部组织和微观结构的特征，可以评估样品的物理和化学性质，并确定其材料性能的关联程度。

总结：金相显微镜是用于观察物质的微观结构和性质的一种强大工具。

通过提高样品制备、抛光和观察技术的质量，金相显微镜已成为材料科学、金属学、冶金学等领域中不可或缺的实验工具。

金相显微镜使用教程一、引言金相显微镜是一种广泛应用于材料科学领域的重要工具，其通过光学放大技术，可以观察和分析材料的显微结构和成分，为材料性能研究提供了宝贵的信息。

本文将介绍金相显微镜的基本原理和使用方法，帮助读者更好地利用金相显微镜进行实验研究。

二、金相显微镜的原理金相显微镜主要由光源、目镜、物镜、调焦机构、台子等组成。

当光源通过物镜照射在样品上时，样品会发生光的散射现象，然后再通过目镜观察样品上的显微结构。

三、金相显微镜的设置1. 将样品放置在显微镜上的台子上，并调整好台子的高度，使样品与物镜的焦距相适应。

2. 打开光源，调节光的亮度，确保样品上的结构清晰可见。

3. 使用目镜调节显微镜的放大倍数，使观察到的显微结构更加清晰。

四、样品制备在使用金相显微镜前，通常需要对样品进行制备。

样品制备步骤如下：1. 获取需要观察的材料样品，并将其切割成薄片。

厚度一般控制在几十到几百微米。

2. 将薄片磨平，并使用研磨纸慢慢磨去表面粗糙处。

3. 使用研磨液将磨剩下的粉末冲洗掉，并用酒精进行清洗。

4. 将样品放置在金相显微镜的台子上。

五、观察样品1. 使用目镜调整放大倍数，使样品上的显微结构清晰可见。

2. 可以使用调焦机构进行焦距的微调，以获得更清晰的显微图像。

3. 可以通过旋转物镜，改变样品的放大倍数，以观察更多不同尺寸下的细节。

4. 如果需要对显微结构进行测量，可以使用显微镜上的测量标尺或者配套软件进行测量。

六、显微结构分析通过金相显微镜观察到的显微结构可以用于材料性能分析。

以下是一些常见的显微结构分析方法：1. 相组成分析：通过观察样品中的相结构和成分分布，可以了解材料中的组成情况，比如不均匀相分布、相变等。

2. 晶体学分析：通过观察晶体的形状、晶格和取向，可以了解晶体的晶体学性质，比如晶体的晶格参数、取向发生的变化等。

3. 晶界分析：通过观察晶界的形貌和分布，可以了解晶界对材料性能的影响，比如晶界对力学性能的影响、晶界的迁移等。

【精品】金相显微镜的构造及使用金相显微镜是一种用于金属材料组织分析的仪器。

它利用可见光显微镜观察金属材料的微观结构，以揭示其物理、化学以及机械性能的内在联系。

下面，本文将介绍金相显微镜的构造及使用方法。

1. 光学系统金相显微镜的光学系统由物镜、目镜、准直镜、钛酸锂平面透镜、宽带光源等部分组成。

其中，物镜和目镜是金相显微镜的核心部件，具有高放大倍率和高分辨率的特点。

2. 照明系统金相显微镜的照明系统包括透射照明和反射照明两种方式。

其中，透射照明是指将光源直接照在样品上，并将其透过样品后由物镜聚焦到目镜；反射照明则是通过对样品表面进行照射来观察样品的显微组织。

照明系统的设置决定了样品的成像质量，因此需要谨慎调试。

3. 样品台样品台是金相显微镜上用来放置样品的平台，它可以调节样品的高度和角度，使得各种结构的样品都可以方便地进行观察。

同时，样品台还可以安装一些辅助装置，如磨削机、涂片机等。

为了使得样品的组织结构清晰可见，需要对样品进行一定的制备处理。

通常，样品制备包括切割、切片、打磨、腐蚀、电解等步骤，具体操作方法需要根据样品的性质和实验要求来确定。

将制备好的样品放置在样品台上，并利用样品台上的调节装置调整样品的高度和角度，以保证样品在显微镜中的观察角度和位置正确。

3. 调试显微镜调试显微镜是为了使其成像效果达到最佳，一般需要进行以下步骤：（1）选择合适的物镜和目镜，调整两者之间的距离和焦距，使得显微镜的成像质量最佳。

（2）调节样品台的高度和倾斜角度，使得样品的显微组织成像清晰可见。

（3）调整照明系统，使得光源适度而均匀，不过度照射或不足照射。

4. 观察和分析当调试显微镜完成后，可以对样品进行观察和分析了。

观察时需要注意样品台的位置是否正确，以及照明是否适当。

分析时需要结合已知样品的性质和实验目的，比较不同结构的异同之处，并进行进一步的解释。

总结：金相显微镜是金属材料研究的常用工具，它可以揭示材料微观结构的内在联系，为材料制备和设计提供重要的参考。

金相显微镜的构造和使用一、金相显微镜的构造1.光源系统：金相显微镜一般采用显微照明机或者透射照明系统作为光源。

显微照明机具有调节亮度的功能，透射照明系统采用一定的聚光系统进行照明。

2.显微镜头系统：显微镜头系统由目镜和物镜组成。

目镜位于显微镜的上方，一般10倍或者20倍。

物镜一般有多个倍率可选，可以通过旋转选择不同的物镜。

3.镜身系统：包括显微镜的固定座、支架、轴承和显微镜本体等组成。

显微镜的固定座主要用于固定显微镜，支架和轴承可以使显微镜在横向和纵向上进行调节，显微镜本体则是显微镜的主要组成部分。

4.变倍双眼显微镜系统：金相显微镜一般采用双眼显微镜设计，可以让观察者通过双眼同时观察样品，增加舒适度和观察效果。

双眼显微镜还可以通过变倍机构来调节观察倍率。

5.成像系统：金相显微镜一般配备数码相机或者CCD相机，用于拍摄样品的显微照片。

相机可以通过软件进行图像处理和测量分析。

二、金相显微镜的使用步骤1.调节照明系统：根据需要选择合适的照明方式，打开照明系统，并调节适当的亮度。

2.安装样品：将待观察的样品安装在显微镜台上，调节样品位置和方向，使之与物镜成垂直关系。

3.调节焦距：通过旋转调节镜筒，调节焦距，使样品清晰可见。

可以先使用较低倍率的物镜进行初步调焦，再使用较高倍率的物镜进行精细调节。

4.观察样品：通过目镜观察样品，并使用显微镜的调焦机构进行调整，使样品的细节清晰可见。

5.拍摄图片：将样品放置在合适的位置上，使用相机进行拍摄。

可以通过相机的软件进行图像处理和测量分析。

6.关闭显微镜：观察完成后，先关闭照明系统，然后将物镜旋转至最低倍率的位置，最后关闭显微镜。

三、注意事项1.使用显微镜时要小心操作，避免碰撞和摔落。

2.调节焦距时要轻轻旋转，避免损坏显微镜的镜筒。

3.需要定期清洁显微镜的物镜和目镜，以保持显微镜的清晰度。

清洁时使用专用的镜头纸或者棉花棒，避免使用化学溶剂。

4.使用显微镜进行观察时要注意避免光线反射或者干扰，以保证观察的准确性。

金相显微镜的构造及使用金相显微镜的基本原理：由灯泡发出—束光线，经过聚光镜组(一)及反光镜，被会聚在孔径光栏上，然后经过聚光镜组(二)，再度将光线聚集在物镜的后焦面上。

最后光线通过物镜，用平行光照明标本，使其表面得到充分均匀的照明。

从物体表面散射的成象光线，复经物镜、辅助物镜片(一)、半透反光镜、辅助物镜片(一)、棱镜与半五角棱镜，造成一个物体的放大实象。

该象被目镜再次放大。

照明部分的光学系统是按照库勒照明原理进行设计的，其优点在于视场照明均匀。

利用孔径光栏和视场光栏，可改变照明孔径及视场大小，减少有害漫射光，对提高象的衬度有很大好处。

金相显微镜的主要结构：1．底座组；2．粗微动调焦机构；3．物镜转换器；4．载物台；5．目镜管组；6．物镜与目镜。

金相显微镜的使用方法：1．一手握住灯座，一手转动压有直纹的偏心圈，即可抽出灯座，将灯泡插入灯座后，再将灯座插入底座孔内。

2．将底盘电源接好、并开亮灯泡。

3．双目金相显锤微镜为双筒目镜组，需调整两目镜的中心距，使之与观察者两眼瞳孔距相适应，同时应转动目镜调节圈，使其示值与瞳孔距示值一致，否则会影响成象质量及齐焦性能。

4．把一个磨得很光亮，大约在100X下进行观察的试样，放在载物台上。

此时应考虑采用适宜孔径的载物片。

5．将10X物镜安装在工作位置上。

6．装上10X目镜，通过显微镜观察，转动粗调焦手轮，在见到所观察试样的象时，再转动微调焦手轮，直到象清晰为止。

7．旋转视场光栏圈，使光栏缩小，直至视场中出现比目镜视场光栏略小的可变光栏象。

8．利用两个调节螺钉，使视场中的可变光栏象的中心与目镜视场光栏中心大致重合。

9．打开视场光栏，使其象恰好消失于目镜视场光栏之外为止。

有时为了得到良好的衬度的象或者消除视场边缘模糊部分，有必要把视场光栏象适当小。

10．调节孔径光栏直径至10毫米(可按照光栏上刻度数定位)，在其盖玻片面上放置磨砂玻璃，其磨砂面应向光栏一面。

调节灯泡位置(灯座前后、上下、左右移动)，使孔径光栏获得最明亮而均匀的照明后，再转动偏心圈，将灯座固定在灯座孔中。

实验一金相显微镜的构造及使用一、实验目的1、了解金相显微镜的构造；2、掌握金相显微镜的使用方法。

二、实验原理概述（一）金相显微镜的构造光学金相显微镜的构造一般包括放大系统、光路系统和机械系统三部分，其中放大系统是显微镜的关键部分。

1、放大系统（1）显微镜放大成象原理显微镜放大基本原理如图1-1所示。

由图可见，显微镜的放大作用由物镜和目镜共同完成。

物体AB位于物镜的焦点F1以外，经物镜放大而成为倒立的实象A1B1，这一实象恰巧落在目镜的焦点F2以内，最后由目镜再次放大为一虚象A2B2，人们在观察组织时所见到的象，就是经物镜、目镜两次放大，在距人眼约150mm明视距离处形成的虚象。

由图1-1可知：=物镜的放大倍数M物=目镜的放大倍数M目显微镜的总放大倍数M=M物×M目=说明显微镜的总放大倍数M等于物镜放大倍数和目镜放大倍数的乘积。

目前普通光学金相显微镜最高有效放大倍数为1600~2000倍，常用放大倍数有100、450倍和650倍。

另外，参照图1-1。

如果忽略AB与F1、A1B1与F2间距，依相似三角形定理可求出：M物==式中，D为光学镜筒长度；f为物镜焦距。

因光学镜筒子长度为定值，可见，物镜放大倍数越高，物镜的焦距越短，物镜离物体越近。

（2）透镜象差透镜在成象过程中，由于受到本身物理条件的限制，会使映象变形和模糊不清。

这种象的缺陷称为象差。

在金相显微镜的物镜、目镜以及光路系统设计制造中，虽将象差尽量减少到很小的范围，但依然存在。

象差有多种，其中对成象质量影响最大的是球面象差、色象差和象域弯曲三种。

1）球面象差由于透镜表面为球面，其中心与边缘厚度不同，因而来自一点的单色光经过透镜折射后，靠近中心部分的光线偏折角度小，在离透镜较远的位置聚集；而靠近边缘处的光线偏折角度大，在离透镜较近的位置聚集，因而必然形成沿光轴分布的一系列的象，使成象模糊不清，这种现象胜负为球面象差。

球面象差主要靠用凸透镜和凹透镜所级成的透镜级来减小。

实验二、金相显微镜的成像原理、构造与使用一、实验目的1. 了解金相显微镜的成像原理、基本构造，各主要部件的作用2. 掌握正确的使用操作规程和维护方法二、实验原理1. 金相显微镜金相显微镜的种类很多，按功能可分为教学型、生产型和科研型。

按结构可分为台式、立式和卧式三大类。

其构造均由光学系统、照明系统和机械系统三大部分组成，有的显微镜还附带照相装置和暗场照明系统等。

光学金相显微镜是依靠光学系统实现放大作用的，显微镜成像原理如图所示。

其组成主要包括物镜、目镜及一些辅助光学零件。

对着被观察物体AB的一组透镜叫物镜；对着眼睛的一组透镜叫目镜。

现代显微镜的物镜和目镜都是由复杂的透镜系统组成的，其放大倍数可提高到1600~2000倍。

当被观察物体AB置于物镜前焦点略远处时，物体的反射光线穿过物镜经折射后，得到一个放大的实像A′B′（称为中间像）。

若A′B′处于目镜焦距之内，则通过目镜观察到的物镜是经目镜再次放大的虚像A′′B′′。

由于正常人眼观察物体时最适宜的距离是250mm（称为明视距离），因此在显微镜设计上，应让虚像A′′B′′正好落在距人眼250mm处，以使观察到的物体影像最清晰。

2. 金相显微镜的使用步骤现场讲解为主（1）接通电源，打开照明系统，根据放大倍数要求选用物镜，如果需要通过电脑显示，可通过视频转接线将图像传输到电脑软件。

（2）将试样放在载物台中心，观察面朝下（3）旋转粗调焦手轮使载物台下降并靠近试样表面（不得靠近试样），然后相反旋转粗调焦手轮调节焦距，当视场亮度增强时改用微调焦手轮。

直到物像清晰为止（4）调节孔径光栅和视场光栅，使物像视场质量最佳（5）选择理想视场拍照（6）观察试样完毕，应立即关灯，以延长灯炮的使用寿命在使用金相显微镜时，需要注意以下事项：（1）操作应细心，不能有任何剧烈动作（2）显微镜镜头和试样表面不能用手直接触摸。

若镜头中落入灰尘，采用洗耳球吹掉灰尘和沙粒，严重时可用镜头纸或软毛刷轻轻擦拭（3）调节粗调或微调手轮时要求动作缓慢三、实验仪器及材料1. 金相试样2. 金相显微镜四、实验步骤1. 听取实验指导教师对光学显微镜成像原理、构造及使用的详细讲解并掌握光学显微镜的使用步骤和注意事项2. 将待观测样品置于金相显微镜，按照正确的光学显微镜操作方法观察金相显微镜组织，绘制金相显微组织五、实验报告要求1. 谈谈如何得到清晰的金相组织图2. 试样的金相显微组织图（样品观察完毕后，从电脑中复制到U盘中，然后打印出来，放在实验报告中）。

附录一 金相显微镜的基本原理、构造及使用一．金相显微镜的基本原理金相显微镜的光学原理如图1.1所示。

光学系统包括物镜、目镜及一些辅助光学零件。

物镜和目镜分别由两组透镜组成。

对着物体AB 的一组透镜组成物镜O 1；对着人眼的一组透镜组成目镜O 2。

现代显微镜的物镜、目镜都由复杂的透镜系统组成。

A〞图1.1金相显微镜的光学原理图物镜使物体AB 形成放大的倒立实象A ′B ′（称中间象），目镜再将A ′B ′放大成仍倒立的虚象A 〞B 〞，其位置正好在人眼的明视距离处（即距人眼250mm ），我们在显微镜目镜中看到的就是这个虚象A 〞B 〞。

金相显微镜的主要性能如下：1．金相显微镜的放大倍数放大倍数由下式来确定： M =物M ×目M =目物f D f L 式中M ——金相显微镜放大倍数物M ——物镜的放大倍数目M ——目镜的放大倍数物f ——物镜的焦距f——目镜的焦距目L——金相显微镜的光学镜筒长度D——明视距离（250mm）f、目f越短或L越长，则金相显微镜的放大倍数越大。

在使用时，显微镜的放大物倍数就是物镜和目镜的放大倍数的乘积。

有的小型显微镜的放大倍数需乘一个镜筒系数，因为它的镜筒长度比规定的显微镜筒短。

2．金相显微镜的鉴别率金相显微镜的鉴别率是指它能清晰的分辨试样上两点间最小距离d的能力。

在普通光线下，人眼能分辨两点间的最小距离为0.15—0.30mm,即人眼的鉴别率d为0.15—0.30mm，而显微镜当其有效放大倍数为1400倍时，其鉴别率d为0.21⨯103-mm。

显然，d值越少，鉴别率就越高。

鉴别率是显微镜的一个重要的性能。

它可由下式计算：d=λ /2A式中λ——入射光线的波长A——物镜的数值孔径显微镜的鉴别率取决于使用光线的波长和物镜的数值孔径，与目镜无关，光线的波长可通过滤色片来选择。

兰光的波长（λ=0.44μ）比黄绿光（λ=0.55μ）短，所以鉴别率较黄绿光的大25%。

当光线的波长一定时，可通过改变物镜的数值孔径来调节显微镜的鉴别率。

金相显微镜的结构、原理及应用解析金相显微镜主要用于鉴定和分析金属内部结构组织，它是金属学研究金相的重要仪器，是工业部门鉴定产品质量的关键设备，该仪器配用摄像装置，可摄取金相图谱，并对图谱进行测量分析，对图象进行编辑、输出、存储、管理等功能。

金相显微镜是将光学显微镜技术、光电转换技术、计算机图像处理技术完美地结合在一起而开发研制成的高科技产品，可以在计算机上很方便地观察金相图像，从而对金相图谱进行分析，评级等以及对图片进行输出、打印。

众所周知，合金的成分、热处理工艺、冷热加工工艺直接影响金属材料的内部组织、结构的变化，从而使机件的机械性能发生变化。

因此用金相显微镜来观察检验分析金属内部的组织结构是工业生产中的一种重要手段。

金相显微镜主要由光学系统、照明系统、机械系统、附件装置（包括摄影或其它如显微硬度等装置）组成。

根据金属样品表面上不同组织组成物的光反射特征，用显微镜在可见光范围内对这些组织组成物进行光学研究并定性和定量描述。

它可显示500～0.2m尺度内的金属组织特征。

早在1841年，俄国人（п．п．Ансов）就在放大镜下研究了大马士革钢剑上的花纹。

至1863年,英国人（H.C.Sorby）把岩相学的方法，包括试样的制备、抛光和腐刻等技术移植到钢铁研究，发展了金相技术，后来还拍出一批低放大倍数的和其他组织的金相照片。

索比和他的同代人德国人（A.Martens）及法国人（F. Osmond）的科学实践，为现代光学金相显微术奠定了基础。

至20世纪初，光学金相显微术日臻完善，并普遍推广使用于金属和合金的微观分析，迄今仍然是金属学领域中的一项基本技术。

金相显微镜是用可见光作为照明源的一种显微镜。

分立式和卧式, [光学显微镜 a 立式显微镜 b 卧式显微镜]。

它们都包括光学放大、照明和机械三个系统。

放大系统是影响显微镜用途和质量的关键。

主要由物镜和目镜组成。

显微镜的放大率为：M显=L/f物×250/f目=M显×M目式中[m1] M显——表示显微镜放大率；[m2] M物、[m3]M目和[f2]f物、[f1]f目分别表示物镜和目镜的放大率和焦距；L为光学镜筒长度；250为明视距离。
