卡特彼勒燃气发电机组使用手册

燃气发电机组低热量燃气连续运行770 ekW 962 kVA50 Hz 1500 转/分 400 伏卡特彼勒是领导发电市场的电力解决方案供应商，其动力系统提供无以伦比的可靠性能、耐用、低成本以及高效益。

所示图片可能未反映实际的机器完整的产品附件• 全套的系统扩展附件均由原厂设计和测试• 灵活的选项配置，方便安装和降低成本产品认证系统• 完整的原型机试验• 全球范围的广泛的现场运行证明• 经认证的扭振分析全球范围的产品支持• 卡特彼勒经销商提供了广泛的售后服务支持（包括保养和维修协议）可满足你不同的设备需求• 卡特彼勒® 代理有1600多个分支机构遍布于200个国家。

• 卡特彼勒定期油样分析Cat® S·O·S sm可以极低的成本侦测发动机内部元件的情况，以最大程度提高产品的性能、降低运行成本。

卡特彼勒 G3512 稀薄燃烧 燃气发动机• 精致的高速机设计，延长了发动机的寿命，降低了设备和运行成本• 在低压管道天然气的应用出能达到最佳的性能• 简单的开式燃烧系统提供高的可靠性以及燃料变化的适应性• 领先的高新技术用于点火系统和空燃比控制，降低排放和提高效率• 只需一个电子控制模块就可以实现发动机的所有控制，包括点火、调速、空燃比控制和发动机的保护。

卡特彼勒® SR4B 发电机• 电机的设计符合卡特彼勒燃气发动机的动力输出特性• 行业中领先的机械和电气设计• 更高的效率卡特彼勒燃气发动机仪表板• 简单控制和保护的用户友好界面• 发动机监控特点出厂标配件和选配件系统 标准 可选用的 进气 空气过滤器 空滤更换指示器(散供） 空气进气适配器控制面板 仪表板安装在发动机上冷却 缸套水冷却回路缸套水泵由发动机驱动,温控节温器联合式后冷却和润滑油冷却回路，一级为分道式后冷却器泵由发动机驱动，第二级温控节温器。

耐腐蚀型冷却器 原水冷却器选用热电联供时，可调节冷却温度 进/出水接口连接膨胀溢流水箱液位开关器排气 湿式排气管 弯头，柔性连接，法兰带灭火星的消声器 消声器连接法兰燃料 Deltec天然气混合器发动机后部输入连接燃料热值17.7-23.6MJ/Nm3 (450-600Btu/scf)燃气过滤器 燃气关断阀发电机 SR4B发电机,包括：永磁励磁，绕组模绕结构，H级的绝缘定子温度侦测RTD卡特彼勒CDVR自动电压调节数字模块无功和功率因数KVAR/PF控制防结露线圈空间加热器 整套断路器安装中压发电机轴承温度侦测RTD低压扩展箱母线引入箱发电机用空气过滤器 欧洲标准母线调速 速度控制器Woodward 2301A可满足标准排放 散供 Woodward 2301A2301A负荷分配控制执行器2301D 双增益控制8290负荷分配模块点火 卡特彼勒电子点火系统(E.I.S）爆震正时传感器润滑 曲轴箱呼吸器，顶部安装润滑油冷却器润滑油过滤器浅式油底壳 润滑油油位计 油底壳排放阀 排放泵预润滑泵润滑油安装 330mm结构钢底座 工业级 弹簧式减震块橡胶式减震块保护 24V直流燃气关断电磁阀（通电打开）爆震停机起动/充电 24V起动马达 蓄电池及其电缆和支架电池充电器 充电发电机超大容量电池缸套水加热器其他 卡特彼勒黄色油漆（除水箱和底座）保护曲轴减震器起重吊眼操作和维护手册，零件手册 曲轴箱防爆阀 发动机盘车组件 EEC D.O.I证书技术规格卡特彼勒SR4B发电机机架号 695 励磁 永励磁 节距 0.7333 级数 4 轴承数 1 引线数 6 绝缘 H级 IP等级 防滴漏保护IP22 安装对中 导向轴 超速能力 额定转速的125％ 波形偏差（线到线，无负载） 小于3.0％ 电压调节器 CDVR 电压调整范围 ＋/－5.0％ 稳态电压调节率 ＋/－0.5％电压调节率（在3％速度变化内） ＋/－0.5％ 电话影响系数（TIF） 小于50电压种类请咨询当地的卡特彼勒经销商 卡特彼勒燃气发动机仪表板 ＊ 包括：润滑油压力冷却水温润滑油压差进气温度检修时间排气温度计和热电偶进气压力计量卡特彼勒燃气发动机G3512 LE SCAC 4冲程、 火花塞点火燃气发动机缸数 V12缸径mm(in) 170(6.7)冲程mm(in) 190（7.5）排量 L（in) 51.8(3158)压缩比 11：01吸气方式 涡轮增压后冷却回路冷却方式 缸套水,分道式后冷却和润滑油冷却器为一个回路燃料系统 低压执行器类型 Woodward2301A 资料和技术规格可能会有更改，不作另行通知，在本出版物中使用国际单位（SI）技术数据G3512 燃气发电机机组DM 0762排放标准（氮氧化合物NOx） 分道式后冷却 mg/Nm3Deg C50054机组性能 （1）发电机组额定功率@0.8pf（含水泵和不含风扇） 发电机组额定功率@0.8pf（含水泵和不含风扇） 发电机组额定功率@1.0pf（含水泵和不含风扇） 电能效率@1.0pf(ISO 3046/1)(2)机械功率（含水泵和不含风扇） ekW 连续运行kVA 连续运行ekW 连续运行％bkW77096277631.9803燃气消耗量（3）100％负荷（不含风扇） 75％负荷 （不含风扇） 50％负荷 （不含风扇） Nm3/hrNm3/hrNm3/hr391320232海拔高度能力（环境温度25℃时）海拔高度 M500 冷却系统环境温度缸套水出口温度（最高） Deg CDeg C25110排气系统燃烧用空气流量 排气管气体温度 排气流量 Nm3/minDeg CNm3/min50.149154.1机器散热缸套水冷却的散热中冷冷却回路＋润滑油冷却回路的散热 废气散热（LHV 至25℃）废气散热（LHV 至120℃）从发动机发散到大气的热量从发电机发散到大气的热量 kWkWkWkWkWkW67024565953710334.6交流发电机 机架温升30％压降时的马达启动能力（4）Deg CskVA6951052521排放（5）氮氧化合物 NOx—含5％的氧（干燥的气体） 一氧化碳 CO—含5％的氧（干燥的气体）总碳氢含 THC—5％的氧（干燥的气体）非甲烷总烃NMHC—含5％的氧（干燥的气体） 废气含氧量（干燥的气体） mg/Nm3mg/Nm3mg/Nm3mg/Nm3%500187014062116.3工况定义与条件（1）连续运行—输出最大功率并且无运行时间的限制功率定义条件：输出功率基于天然气低热值（LHV)为22.4 MJ/Nm3, 和卡特彼勒甲烷数MN为130的稳态工况。

操作和保养手册3500发电机组Y A D1-以上(发电机组)Z A D1-以上(发电机组)Z A H1-以上(发电机组)Z A J1-以上(发电机组)Z A P1-以上(发电机组)P B R1-以上(发电机组)P D R1-U P(发电机组)Z A R1-U P(发电机组)C T H1-U P(发动机)1F Z1-以上(发动机)1G Z1-U P(发动机)SCBU7789-09112004 (中文版112004)重要安全信息产品操作、保养和修理中发生的大多数事故，都是由于不遵守基本安全规则或预防措施而引起的。

若能在事故发生前认识到各种潜在危险，事故往往可以避免。

人员必须对潜在的危险保持警惕，其中包括可能影响安全的人为因素。

还必须进行必要的培训，以掌握正确执行各种功能的技能和工具。

对该产品进行不正确的操作、润滑、保养或修理可能引发危险，甚至可能会造成人员伤亡。

在确认已经获得执行此工作的授权并且阅读和了解了操作、润滑、保养和修理信息前，不要操作本产品或者对本产品执行任何润滑、保养或修理工作。

本手册中及产品上均提供有安全预防措施和警告。

如果对这些危险警告不加以注意，可能会导致自身或他人伤亡。

危险情况以“安全警告符号”后跟“危险”、“警告”或“当心”等“警示文字”来标识。

安全警告的“警告”标签如下所示。

此安全警告符号的含义如下：注意！提高警惕！事关您的安全。

该警告下面的信息说明具体危险情况，或以文字书写，或以图形表示。

对于可能造成产品损坏的片面操作，在产品上和本手册中均以“注意”标志表示。

C a t e r p i l l a r 无法预料到可能发生危险的每一种情况。

因此，本手册和产品上的警告并不包罗所有情况。

请务必首先考虑在使用场所操作本产品所适用的所有安全守则和预防措施，包括具体地点的规定以及适用于现场的预防措施，不得超出本手册的范畴使用本产品。

如果采用了并非C a t e r p i l l a r 公司专门推荐的工具、流程、工作方法或操作技术，必须确保该工具、流程、工作方法或操作技术对您自己和他人是安全的。

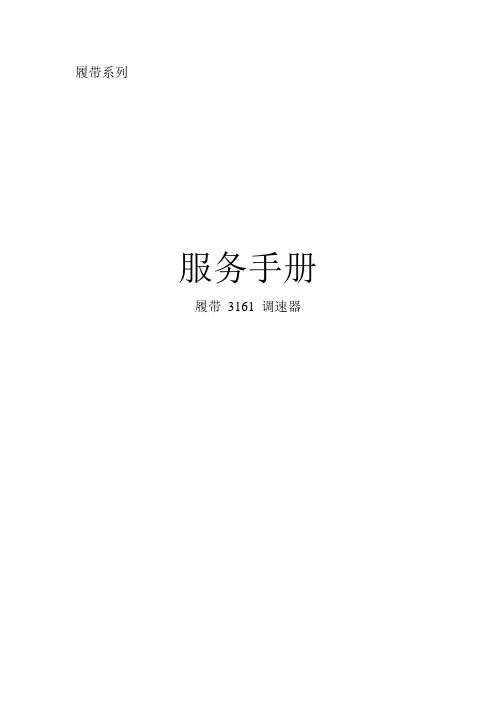

履带系列服务手册履带3161 调速器目录系统操作辅助控制11 电源开关13燃料空气无线电控制15手动机械速度控制、18手动开关12手动速度设置17气动中间速度控制18气动速度设置14压力开关12调速电机调速器头17 基本调速器 5 调速器组成部分 6 3161调速器的操作说明9 调速器种类 4 3161调速器装置发生器 4 3163标准调速器或转矩上升调速器控制 4 故障处理故障处理20故障清单20一些排故问题20 调速器安装3500系列发动机26 调速器安装30调速器油泵26调速器制备28调速器转动（非自主性包容调速器）27调速器转动（自主性包容调速器）27 实践与校正辅助控制45 电气开关螺旋调整46燃料空气无线电控制调整52手动速度设置调整47开关装置调整45开关装置安装47开关杆调整45调速器调整36 补偿针气门调整39耷拉设置做法36高低空挡设置40在多引擎设施的配比的耷拉设置39测量给定的主或燃料联动位置完全限制速度38 设置过程的扭矩上升41系统操作此调速器的可选控件：调速器种类 1. 手动开关现在可以使用的三种发射器是：3161标准 2. 压力开关发射器，具有扭矩上升控制的3161调速器 3. 电动电磁线圈（激励开关）以及3161调速器装置发生器。

4.电动电磁线圈（激励运行）对于任何一种3161调速器来说，机器头 5. 气动力学的中间速度控制盖和气动头盖以及速度可调马达头盖都是开关控制（手动，气动和电动）可以分可以用的。

这些顶部头盖可以使每个发生别和同时使用器适应可选控件的使用。

这些可选控件能被安装或者添加到调速器的服务系统中而3161扭矩上升可控调速器是基于不需要增加任何多余的修改。

扭矩上升可控组件安装的。

当调速器使用时，需要提供具有扭矩上升可控的发动机，次扭矩上升可控可3161标准调速器或扭矩上升可控调速器以被调整和给予相似的发动机显示于扭矩弹簧和空间调整被运用于其他履带调速器。

2301电力调速系统磁力加速器是一个单一的极性桩头，永磁体发生器由电磁线圈缠绕永磁体极性桩头一端。

飞轮环形齿轮上的齿切割绕着加速器的磁力线就产生了交流电压，在通常情况下，该电位与发动机之间的转速是成正比的。

该发动机转速普通信号（交流）被发送到2301控制箱进行交流电压至直流电压之间的转换。

该直流电压信号此时被送至激励器控制器，同时该电压与发动机的转速成反比，这就意味着如果发动机转速提升，激励器的电压输出就下降。

当发动机转速降低，激励器电压输出即增加。

2301非并行控制箱（旁置式或者说备用）发动机额定转速和怠速的设定与速度设置电位计显示同步。

——选定的遥控速度调整电位计将给出近似±6%速度设置调整。

增益和稳定态电位计控制发动机随负载变化的反应，增加增益被用来得到更快的反应时间，当增益被使用的时候，稳定态电位计被用来获得最佳稳定速度。

在T15和T16端头之间可以使用一个电容用来控制发动机从怠速到额定转速的时间。

在T13、T14和T15端头之间，可以连接一降载电位计，用来控制速度下降的量。

当并行一个设备总成或一个液压─机械调速器单元的时候，是需要降载电位计。

油压开关被连在T9和T10端头之间，在怠速没有足够机油的情况下，该开关将不允许控制箱加速发动机至额定转速。

该开关是常开的，在发动机重新启动前，当由于瞬间油压力关闭时并不对系统造成影响。

但是，如果油压下降到低于开关的设定值，控制箱将使发动机处于怠速状态。

如果磁力放大信号出错的话，速度安全防护电路可将控制箱的电压输出降为零。

这将使激励器回到“燃油关闭”的位置。

当然，当磁力放大信号出错时，发动机将不启动。

注意：在7N182控制箱上，在T13和T14之间的跳线必须拆去，以防止为检测目的而使用的速度安全保护电路失去作用。

在8N408e控制箱上必须在T3和T4端头增加一根跳线来防止为检测目的而使用的速度安全保护电路失效。

2301并行控制箱2301并行控制箱有两重功用：精确控制发动机转速和承担负载。

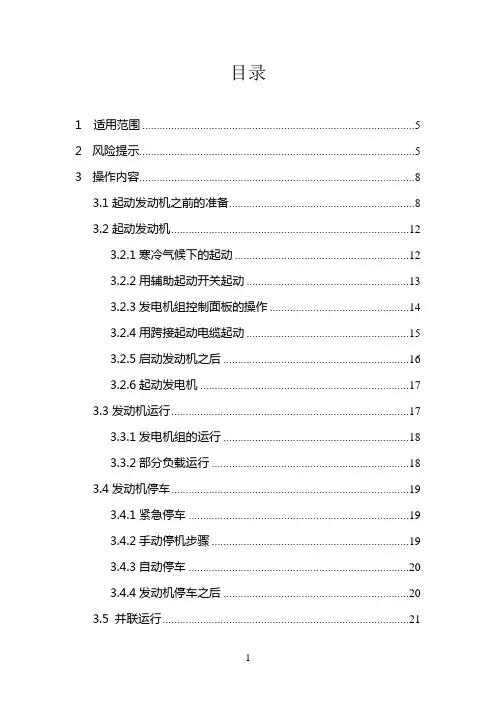

目录1 适用范围 (5)2风险提示 (5)3操作内容 (8)3.1起动发动机之前的准备 (9)3.2起动发动机 (12)3.2.1寒冷气候下的起动 (12)3.2.2用辅助起动开关起动 (13)3.2.3发电机组控制面板的操作 (14)3.2.4用跨接起动电缆起动 (15)3.2.5启动发动机之后 (16)3.2.6起动发电机 (17)3.3发动机运行 (18)3.3.1发电机组的运行 (18)3.3.2部分负载运行 (18)3.4发动机停车 (19)3.4.1紧急停车 (19)3.4.2手动停机步骤 (19)3.4.3自动停车 (20)3.4.4发动机停车之后 (20)3.5 并联运行 (21)3.6单个组件运行 (24)3.6.1初始起动 (24)3.6.2起动 (25)3.6.3停车 (25)3.7起动多个组件 (25)3.8并联多个组件 (25)4 保养内容 (26)4.1需要时 (26)4.2每日 (27)4.3每周 (27)4.4最初250工作小时 (28)4.5每250工作小时 (28)4.6每500工作小时 (28)4.7每1000工作小时 (28)4.8每2000工作小时 (29)4.9每2000工作小时或6个月 (29)4.10每3000工作小时或2年 (29)4.11每3000工作小时或3年 (29)4.12每6000工作小时或6年 (29)4.13每7500工作小时或1年 (30)4.14检查具体内容： (30)4.14.1空气进口滤清器一检查 (30)4.14.2空气起动电机润滑碗-清洁 (30)4.14.3空气起动电机润滑油油位—检查 (31)4.14.4调整润滑器 (31)4.14.5气箱水分和水垢一排除 (32)4.14.6交流发电机一检查 (32)4.14.7交流发电机和风扇皮带-检查/调整/更换 (32)4.14.8信号板一检查 (34)4.14.9记录发动机的性能 (34)4.14.10蓄电池一更换 (34)4.14.11蓄电池充电器—检查 (35)4.14.12蓄电池充电 (35)4.14.13蓄电池—循环使用 (36)4.14.15轴承(球)一润滑 (37)4.14.16轴承(滚柱轴承)—润滑 (38)4.14.17冷却系统冷却液(DEAC)—变化 (39)4.14.18冷却系统冷却液液位一检查 (41)4.14.19冷却系统水温度调节器—更换 (41)4.14.20曲轴振动阻尼器—检查 (42)4.14.21电气连接一检查 (43)4.14.22发动机空气滤清器滤芯(双芯)—清洁／更换 (43)4.14.23发动机空气滤清器滤芯(单芯)一清洁/更换 (47)4.14.24发动机空气滤清器维修指示器—检查 (48)4.14.25发动机空气粗滤器—清洁 (49)4.14.27发动机机油油位一检查 (50)4.14.28发动机机油和滤清器—更换 (51)4.14.29发动机保护装置—检查 (52)4.14.30发动机气门间隙—检查／调整 (52)4.14.31风扇传动轴承一润滑 (53)4.14.32喷油器—检查／调整 (53)4.14.33燃油系统粗滤器—清洁／检查／更换 (53)4.14.34燃油系统次级滤清器一更换 (54)4.14.35发电机负荷—检查 (55)4.14.36软管和夹子—检查／更换 (55)5 应急措施 (57)6 其它要求 (58)卡特系列柴油（发电）机操作保养规程1 适用范围本规程规定了卡特系列柴油（发电）机的操作、维护保养等内容和要求。

卡特300kw井用发电机组手册一、产品介绍1.1 产品概述卡特300kw井用发电机组是一款专门设计用于井场环境的发电设备，具有稳定可靠、耐用耐用、适应性强等特点。

该发电机组采用卡特彼勒品牌的发动机和发电机，配备特殊的防护措施，确保在恶劣的井场条件下也能正常运行。

1.2 技术参数该发电机组的主要技术参数包括功率、燃油消耗、排放标准、整机尺寸、重量等方面的内容。

通过详细的技术参数介绍，用户可以全面了解到该发电机组的性能特点，从而更好地进行选型和使用。

1.3 适用范围卡特300kw井用发电机组适用于石油钻井、天然气开采、野外勘探等对电力供应要求严格的井场工程。

由于其稳定可靠的性能，可以在恶劣的环境下长期持续运行，受到广大用户的青睐。

二、使用与维护2.1 准备工作使用发电机组前，需要对电源和燃料进行充分准备，并对发电机组的周围环境进行检查。

在确保安全的前提下，进行启动操作。

2.2 启动操作启动该发电机组需要按照严格的操作流程进行，包括打开电源开关、调节发动机转速、检查燃油供给等步骤，确保每一项操作都符合安全规范。

2.3 日常维护对于发电机组的日常维护包括清洁机组外表面、检查电气系统和润滑系统、更换滤芯等内容，可以确保发电机组长期稳定运行。

2.4 故障排除在使用过程中，可能会出现各种故障，需要根据故障代码和现象进行快速排除，保证产能不受影响。

用户可以根据发电机组手册中的故障排除流程进行操作。

三、安全与保养3.1 安全注意事项发电机组的使用过程中需要注意多种安全事项，如防止触电、避免漏油、正确处置废气等。

用户在操作前需要对相关的安全要求有清晰的认识。

3.2 保养注意事项用户在使用发电机组时需要注意到保养要求，包括定期更换机油、检查冷却液、准确添加润滑油等。

3.3 应急处理在发生紧急情况时，用户需要了解发电机组的应急处理方法，确保在最短的时间内恢复设备运行。

3.4 保养计划发电机组手册中包括了保养计划的制定，通过按照保养周期进行维护，可以确保设备的长期使用寿命。

操作和保养手册SR4和SR4B发电机和控制面板i02064743重要安全事项产品的操作、保养和修理中的大多数事故，都是由于不遵守基本安全规则或预防措施引起的。

若能在事故发生前认识到各种潜在危险，事故往往是可以避免的。

对各种潜在的危险，必须对工作人员提出警告。

还必须对工作人员进行培训，使其掌握必要的技能和正确使用工具。

不正确的操作、润滑、保养或修理产品是危险的，并会造成人身伤亡。

必须阅读和理解产品的操作、润滑、保养和修理的资料后，才可进行这些工作。

在本手册中和在产品上都提供有安全预防措施和警告。

如果对这些警告不予注意，会给自己或他人造成人身伤亡。

识别危险用“安全警告符号”和“标志文字”，如“危险”、“警告”或“当心”。

“警告”标贴如下所示。

安全警告符号的含义如下：注意！提高警惕！事关您的安全。

警告的下面，说明危险的情况，有的用文字书写，有的用图形表示。

对能造成产品损坏的操作，在产品上和在本手册中都以“注意”标贴表示。

卡特彼勒公司不能预料到可能发生危险的每一种情况。

所以，本手册和产品上提出的警告并不包括所有情况。

如果采用的工具、操作程序、工作方法或操作技术未经卡特彼勒专门推荐，您必须保障您自己和他人的安全。

还要保证您所选择的操作方法，润滑、保养或修理程序不会损坏产品或造成不安全。

本手册中的资料、技术规范和图表是根据编写当时可得到的资料汇编的。

所列举的技术规范、扭矩、压力、测量值、调整值、图表和其它项目，随时都可能变更，这些变更会影响对产品的维修。

因此，在进行各项作业前，必须获得完整的最新的资料。

卡特彼勒代理商备有最新的资料。

本产品需要更换零件时，卡特彼勒推荐使用卡特彼勒原厂生产的零件或者相同技术规范的零件。

相同的技术规范包括，但不局限于外形尺寸、类型、强度和材料。

忽视此警告会导致过早发生故障、产品损坏甚至人员伤亡。

2/ 120目录前言 (4)安全部分安全标志 (5)一般危险信息 (6)防止烫伤 (7)防火与防爆 (7)防止压伤和割伤 (8)上、下设备 (8)起动发动机前 (8)发动机起动 (8)发动机停机 (8)电气系统 (8)发电机绝缘保养 (9)产品信息资料部分机型视图说明 (10)产品识别信息资料 (12)操作部分操作 (19)发电机组控制面板 (26)调压器................................................81 安装 (86)发动机起动和停机 (88)保养部分保养建议 (92)保养周期表(备用功率) (96)保养周期表(标准) (97)参考资料部分参考资料 (113)索引部分索引 (119)前言文献资料该手册包括操作说明和保养信息。

卡特彼勒1000KW发电机组操作规程一、作业前的准备1.操作人员必须持相应的操作证上岗，严禁无证操作。

2.在起动发动机之前必须进行日常和其它定期保养。

对装备作一次巡回检查。

3.检查机油或冷却液是否泄漏，螺栓是否松动，有无碎石屑堆积等项目。

4.检查散热器软管是否有裂纹，夹子是否松动。

5.检查风扇皮带和附件驱动皮带是否破裂、断开及其损坏。

6.检查电线接头是否松动，导线是否磨损或有破烂处。

7.检查燃油供应，从水分离器（如配备）中排水。

8.如果发动机已有几周没有动转，燃油可能排出并使空气进入滤清器壳体，这时要给燃油系统充油。

9.如果在起动一关或控制装置上拴有DO NOT OPERATE[不准操作]或类似警告标签时，不要起动发动机或扳动任何控制装置。

10.起动发动机之前，操作者必须确保无人会在发动机起动中受到危险。

11.使任何关断或报警部件复位。

12.检查保护装置是否损坏或短缺，维修或更换损坏或短缺的保护装置。

13.发电机房禁止存放易燃易爆物品，应设置消防水池或沙池，并放置合格灭火器。

14.发电机的安装应远离居住人群，以免废气及噪音影响周围环境。

15.发电机与供油油罐之间需安装过滤器，以保证油品合格干净。

16.发电机与用电设备之间连接大电缆不能裸露和缠绕，防止触电或产生涡流。

二、作业中的要求17.发动机以低怠速动转3至5分钟，或等到水套水温度开始升高。

18.在升温期间，检查所有的仪表。

19.再进行一次机器的巡回检查。

检查发动机是否有液体和气体泄漏。

20.增加转速至额定转速。

检查液体和气体的无泄漏。

当水套水温度达到66℃（150℉）时，发动机可以以额定速度和满负荷工作。

21.发动机以额定转速工作时，确保发动机仪表指示在正常范围内。

在加载之前，必定将发动机转速增加到额定转速。

22.开始时发动机在低负荷下运转，检查仪表和设备是否正常工作。

达到正常油压而且温度表开始移动之后，就可以满负荷运转发动机。

如果需要，调节电压和频率以补偿负荷的作用。

®柴油机发电机组备用电源1000ekW1250kVA50Hz1500rpm400伏卡特彼勒位居发电产品市场领先地位，其动力系统可提供无与伦比的灵活性、可扩展性、可靠性和成本效益。

所示图像可能未反映实际组件。

特点燃油策略•低油耗设计标准•发电机组一步式加载额定负载全范围附件•各式各样的用螺栓固定的系统扩展附件，经由工厂设计和试验世界范围内产品支持•卡特彼勒经销商提供广泛的售后支持，包括维护和维修协议•卡特彼勒经销商24小时内响应99.7％的部件订单•卡特彼勒经销商拥有超过1600家经销商分支店，遍布200个国家•卡特彼勒S•O•S SM程序以极低的成本进行发动机内部部件侦测，甚至可以侦测到有害的液体和燃烧副产品。

卡特彼勒3512TA柴油发动机•可靠、坚固和经久耐用的设计•历经世界范围内的许多应用现场考验•4冲程循环发动机集稳定的性能、优良的燃油经济性和最低化的重量于一体卡特彼勒SR4B发电机设计匹配卡特彼勒柴油发动机的性能和输出特征•最优化的绕组节距保证最低的整体谐波畸变以及最高的效率•附件连接的单点引入装置•UL1446认可的H级绝缘卡特彼勒•EMCP3控制装置•控制装置的设计满足不同用户的要求：•EMCP3针对全功能电力计量和继电保护提供选装设备•分割式低电压、AC/DC附件盒提供附件连接的单点引入出厂标配件和选配件。

规格卡特彼勒发电机SR4B发电机机架 (695)励磁............................................................................永久励磁节距...............................................................................0.7333极数. (4)轴承数............................................................................单轴承引线数 (012)隔垫........美国保险商实验室(UL)1446认可的抗湿热抗磨损H级IP等级............................................防滴式国际保护等级(IP)22一致性............................................................................导向轴超速能力－额定值百分比.. (180)波形...............................................................................003.00并机套件/压降变压器.........................................................标准电压调节器.........................可选择的伏特/赫兹信号的3相传感电压调节..低于+/-1/2%(稳态)低于+/-1%(无负荷至全负荷)电话感应影响系数.........................................................小于50谐波畸变......................................................................低于5%卡特彼勒柴油发动机3512TA，4冲程循环水冷柴油缸径-mm...............................................170.00mm(6.69in)冲程-mm...............................................190.00mm(7.48in)排量-L...................................................51.80L(3161.03in3)压缩比.............................................................................13.5:1吸气型..................................................................................TA 燃油系統.................................................................单体泵直喷调速器类型.....................................伍德沃德(Woodward)公司卡特彼勒EMCP3控制装置•EMCP3.1（标准）•EMCP3.3（选装）•与发电机接线盒合成一体•客户连接的单一位置•IP23机壳•24伏DC控制•UL/CSA/CE•不露带电部分的正面•可锁铰链门（选装）•运行/自动/停机控制•实时RMS计量，3相•电压调节（在3.1上可选）•数字指示项目包括：-转/分钟-工作小时-机油压力-冷却液温度-系统DC电压-L-L伏，L-N伏，相安培，Hz-ekW,kVA,kVAR,kWhr,%kW,PF(*)•关闭装置指示灯项目包括：-油压低-冷却液温度高-超速-紧急停机-起动失败（过度盘车）•可编程继电保护功能(*)-欠压和过压-频率过低或过高-反向功率MODBUS绝缘数据线（RS－485半双工）支持串行口通信，数据值高达115.2kbaud(*)技术数据海平面以上300m(984ft)处的环境温度耐受能力。

3512B 柴油发电机组操作规程1 范围本标准规定了石油钻机用3512B 柴油发电机组的操作及维护保养规程。

本标准适用于石油钻机用3512B 柴油发电机组的操作与维护保养，其他型号的柴油机发电机组的操作保养亦可参照本标准执行。

2 主要参数3512B柴油发电机组如下：柴油机型号：3512B柴油机额定转速：1500rpm柴油机怠速转速：650rpm柴油机汽缸数及排列方式：12缸60 °夹角V 型柴油机汽缸直径：170mm柴油机活塞行程：215mm柴油机压缩比：15.5：1柴油机进气方式：涡轮增压柴油机单一活塞排量： 4.9L柴油机活塞总排量：58.5L柴油机转向( 从飞轮末端看)：逆时针柴油机使用燃油：-10#柴油(环境温度低于-5 C时须使用更低牌号的柴油) 柴油机燃油喷油方式：电子喷油器柴油机启动方式：气动马达启动发电机型号：SR4发电机功率：1200KW/1714KVA发电机频率：50HZ发电机电压：600V发电机最大电流：1828A励磁电流：7.5A3 操作使用3.1 柴油发电机组安装3.1.1 整个发电房底座应全长支撑，放在结实水平的基础或地面上，基础的水平度不大于3mm基础承压力大于7MPa3.1.2 排气管系安装时要单独支撑、固定牢靠，排气管系统要有防水进入设施。

在安装期间要防止焊渣或其它杂物进入柴油机。

3.1.3 在安装燃油管线时，在管线接到柴油机之前，要从管线中清除所有的杂质。

3.1.4 连接输出电缆和控制线路；将发电房、SCR(VFD房等根据实际情况牢固的接地。

SCR(VFD房要用1.5米长的铜皮铁钎砸入地内，并浇盐水，保证接地电阻小于1Q O3.2 柴油发电机组启动3.2.1 启动前准备―― 确认已完成必要的每日维护和周期性维护；――确认柴油发电机组和他的控制系统处于正常状态，没有悬挂维修挂牌或警告牌；――确认所有护罩和护盖已安装到位，防护装置在正确的位置；――检查水温和油温，确保水套加热器(若装有)和/或润滑油加热器(若装有)工作工常，。

发电机操作规程
一、启动前检查：
1、检查润滑油、冷却液液位。

2、电瓶线连接紧固，液面高离极桩15mm。

3、电器仪表完好。

4、供气压力0.02-0.04Mpa之间。

二、开机启动：
1、合电瓶搭铁开关。

2、打开进气阀。

3、顺时针旋转开至MANSTART启动发电机。

4、启动后观察屏显电压、频率、油压、水温、电瓶充电等参数。

5、待发电机运行平稳后，合断路器开关送电。

三、运行中检查
1、检查供气压力在0.02-0.04Mpa之间。

2、检查油压0.275-0.6Mpa，水温80℃-98℃。

3、转速1500转，电压360-400V，变频50Hz。

4、各项参数正常。

四、停机操作
1、分开断路器停止送电。

2、将启动旋钮从MAN顺时针旋转90°到COOLDOWN;STOP延时运转待水温降至60℃以下，停止运行，再将启动器旋钮复位到OFF;RESET 位置。

3、关闭供气阀、断开电瓶搭铁开关。

.《操作和维护保养手册》（应急发电机组CAT3406）“辽河作业一号”平台中国石油集团海洋工程2004年“辽河作业一号”平台于2004年10月26日做升降试验至最高点应急机房里的应急发电机组CAT3406声明本平台主发电机组《操作和维护保养手册》以Caterpillar （卡特彼勒）公司提供的《Operation and Maintenance Manual——3406C Marine Auxiliary and Generator Set Engine》，SEBU7842，September 2003，英文版技术资料为基础，本《操作和维护保养手册》翻译中文版本容如有说明不够详细之处及语意不尽相同时，则以Caterpillar（卡特彼勒）公司提供的《Operation and Maintenance Manual——3406C Marine Auxiliary and Generator Set Engine》，SEBU7842，September 2003，英文版技术资料及Caterpillar（卡特彼勒）技术人员提供之信息为基准。

翻译者：文华指导者：敬（师傅）2003年10月9日～2004年11月15日于船厂重要的安全事项大多数事故包括生产运行、维护保养和修理都是由于不仔细观看基本的安全规则和预先警告而引起的。

如果在事故发生前就认识到潜在的危险环境的话，那么事故通常可以避免。

当然这还需要操作人员有必要的训练、技术和工具来合适地完成这些任务。

这件产品的不合适的操作、润滑、维护保养和修理将是危险的，并且可能导致伤亡事故。

在你未阅读和理解操作、润滑、维护保养和修理手册之前，你不得进行任何操作或做润滑、维护保养和修理方面的工作。

“安全警示标牌”和“标志性字”如“危险”、“警示”或“注意”说明有危险存在。

安全提示“警示”标牌如下。

警示！这些安全警示的意思如下：注意！警惕！注意你的安全。

此信息在警示牌解释危险的情况下出现，可以写出来或用图画出来。

CATERPILLAR®发电机组运行维护手册参考译文G3406型和G3412型发电机组2003年2月中国石油西气东输管道公司生产运行处编译2005年7月发电机组运行维修手册G3406和G3412发电机组R7A1-UP（发电机组）R7E1-UP（发电机组）KAP1-UP（发电机组）KAR1-UP（发电机组）重要安全信息设备运行、维护修理中出现的事故往往是由于未遵守基本的安全规范或预防措施所致。

在事故发生之前，如果能意识到潜在的危险情况，则可以避免事故的发生。

操作人员应对可能发生的危险情况保持警备，同时操作人员应接受必要的技能培训并配备相应的工具，以便可以正确操作设备。

如果对该设备运行、润滑、维护修理不当后果会很危险，会导致伤亡事故的发生。

在运行、润滑或维护修理该设备之前应仔细阅读有关运行、润滑和维护修理方面的指导信息。

本手册中以及该设备上提供了相应的安全警告信息。

如果忽视这些危险警告，则会给操作人员及其他人员带来伤亡事故。

危险被标识为“安全警报标记”，之后是“标记词”，如“危险”、“警告”或“当心”。

安全警报词“警告”标记如下：警告该安全警报标记意义如下：当心！出现安全警报！注意安全！该信息标在该警告的下方，表示有危险，既可以是书写的也可是图示的。

可能会导致设备损坏的运行操作在设备上及本手册中标为“注意”。

CATERPILLAR不可能经历每一种可能存在危险的环境，因此，本手册中及设备上的安全警告不代表全部警告信息。

如果使用的工具、程序、工作方式或运行方法不是由CATERPILLAR 特别建议的，则应保证确保操作员自己和其他人员的安全，并应确保设备不会因所选择的运行、润滑或维护修理而导致损坏或变得不安全。

本手册中的信息、规格和插图依据的是本手册编写时的信息。

所有规格、扭矩、压力、测量、调整、插图和其他项目都可能随时作出变更，这些变更会对设备的维护有影响。

在作业开始之前，请获取完整的当前版信息，可从CATERPILLAR经销商处获得。

如果您需要使用本文档，请点击下载按钮下载!Q/SY卡特彼勒发电机组操作维护规程Operation and maintenance procedures for caterpillar generator set（报批稿）中国石油天然气股份有限公司西气东输管道分公司发布目次前言 (II)1 范围 (1)2 发动机部分操作 (1)2.1 启动前的检查 (1)2.2 手动启动 (1)2.3 自动启动 (2)2.4 发动机启动后的检查 (2)2.5 发动机的停机 (2)2.6 停机后的检查 (2)2.7 紧急停车 (2)3 发动机部分保养 (2)3.1 发动机规格参数 (2)3.2 发动机冷却液技术要求 (3)3.3 应急用发电机组发动机保养 (4)4 发电机部分操作 (5)5 发电机部分保养 (5)5.1 正常保养计划 (5)5.2 特定部位保养 (5)6 机房环境 (6)前言本标准由中国石油西气东输管道公司提出。

本标准由中国石油西气东输管道公司质量安全与环保处归口。

本标准起草单位：中国石油管道分公司西气东输管道运行管理办公室。

本标准主要起草人：刘建臣、高慧、刘良生、刘静慧。

本标准于2003年07月29日首次发布。

卡特彼勒发电机组操作维护规程1 范围本标准规定了卡特彼勒G3408型、G3406型发电机组的起停机操作程序，还给出了维护指南。

本标准适用于西气东输卡特彼勒G3408型、G3406型燃气发电机机组操作和维护。

2 发动机部分操作2.1 启动前的检查启动发动机前至少应完成如下检查项目：a)检查发动机机油油位应在标尺的“ADD”和“FULL”之间；b)检查冷却系统冷却液液位，应在储液罐的“HIGH”和“LOW”标记之间；c)检启动蓄电池电压合适，电缆连接可靠良好；d)检查冷却系统软管完好、卡子无松动；e)燃气供给系统已开启，燃料气供给压力应在10kPa～34 kPa之间。

f)如果在启动开关或操作机构上挂“不准操作”等类似标志时，不要启动发动机；g)所有关停装置或报警装置复位；h)检查发动机是否处于空载状态。
