_红色荧光粉的制备
- 格式：pdf
- 大小：283.48 KB
- 文档页数：5
下载文档原格式
合集下载

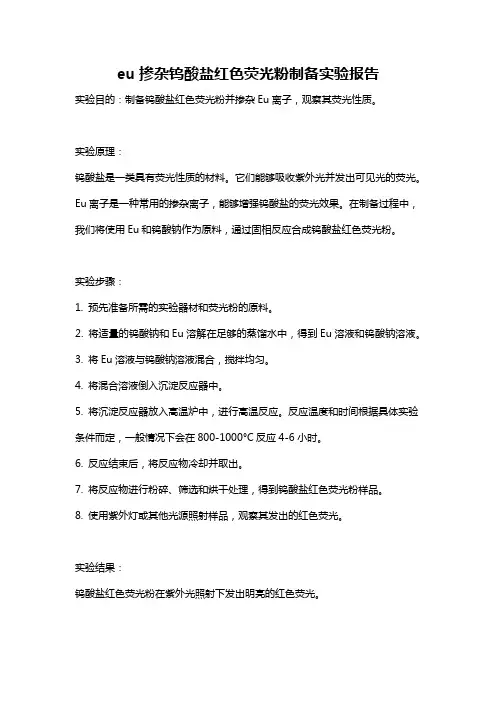

eu掺杂钨酸盐红色荧光粉制备实验报告
eu掺杂钨酸盐红色荧光粉制备实验报告
实验目的：制备钨酸盐红色荧光粉并掺杂Eu离子，观察其荧光性质。
实验原理：
钨酸盐是一类具有荧光性质的材料。
它们能够吸收紫外光并发出可见光的荧光。
Eu离子是一种常用的掺杂离子，能够增强钨酸盐的荧光效果。
在制备过程中，我们将使用Eu和钨酸钠作为原料，通过固相反应合成钨酸盐红色荧光粉。
实验步骤：
1. 预先准备所需的实验器材和荧光粉的原料。
2. 将适量的钨酸钠和Eu溶解在足够的蒸馏水中，得到Eu溶液和钨酸钠溶液。
3. 将Eu溶液与钨酸钠溶液混合，搅拌均匀。
4. 将混合溶液倒入沉淀反应器中。
5. 将沉淀反应器放入高温炉中，进行高温反应。
反应温度和时间根据具体实验条件而定，一般情况下会在800-1000°C反应4-6小时。
6. 反应结束后，将反应物冷却并取出。
7. 将反应物进行粉碎、筛选和烘干处理，得到钨酸盐红色荧光粉样品。
8. 使用紫外灯或其他光源照射样品，观察其发出的红色荧光。
实验结果：
钨酸盐红色荧光粉在紫外光照射下发出明亮的红色荧光。
实验结论：
通过实验，成功制备了钨酸盐红色荧光粉，并成功掺入Eu离子。
钨酸盐红色荧光粉能够在紫外光的激发下发出明亮的红色荧光，具有良好的荧光性质，可用于荧光标记、红色荧光材料等领域。
荧光粉的制作方法
荧光粉的制作方法
荧光粉的制作方法一般有以下几种：
1. 铝、锌、镁等金属反应制造荧光粉。
将金属和硫化物等反应生成荧光粉，如白色荧光粉通过氢化铝和稀酸反应生成。
2. 酞菁酸钴等有机荧光材料。
将酞菁酸钴粉末与玻璃粉混合，加入过氧化钾或其他氧化剂，经过热处理，生成荧光材料。
3. 用紫外光激发颜色相反的物质制造荧光粉。
例如，通过紫外线照射绿色荧光材料，可以制造出发出红色荧光的材料。
4. 通过添加不同材料和氧化物生成荧光粉，如添加钙和硅酸盐，生成蓝色荧光粉。
以上是一些常见的荧光粉制作方法，但要制作出高品质荧光粉，需要经过反复试验和优化，确保其荧光效果和耐久性。
《2024年白光LED用红色荧光粉的制备及发光性能研究》范文
《白光LED用红色荧光粉的制备及发光性能研究》篇一一、引言随着LED技术的不断发展和普及，白光LED已成为照明领域的重要应用之一。
在白光LED中，红色荧光粉扮演着重要的角色，对LED的发光颜色、亮度和显色性能有着重要的影响。
因此，研究制备高质量的红色荧光粉，对于提高白光LED的性能具有重要意义。
本文旨在研究白光LED用红色荧光粉的制备方法及其发光性能，为相关研究和应用提供参考。
二、红色荧光粉的制备1. 材料准备制备红色荧光粉所需的主要材料包括稀土氧化物、硅酸盐等。
其中，稀土氧化物提供了红色荧光粉的发光元素，而硅酸盐则作为基质材料，起到稳定荧光粉结构的作用。
2. 制备方法本研究采用高温固相法制备红色荧光粉。
具体步骤如下：首先，将稀土氧化物与硅酸盐按照一定比例混合均匀；然后，将混合物在高温下进行煅烧，使原料充分反应并形成稳定的晶体结构；最后，经过粉碎、筛选等工艺，得到红色荧光粉。
三、发光性能研究1. 发光性能指标本研究主要关注红色荧光粉的发光性能指标，包括发光亮度、色坐标、色纯度等。
这些指标反映了荧光粉的发光效果和显色性能，对于评价红色荧光粉的质量具有重要意义。
2. 实验方法为了研究红色荧光粉的发光性能，我们采用光谱分析仪、色度计等实验设备进行测试和分析。
具体步骤如下：首先，将制备好的红色荧光粉与LED芯片进行封装，形成白光LED器件；然后，通过光谱分析仪测试LED器件的发光光谱，得到荧光粉的发光性能参数；最后，利用色度计测试LED器件的色坐标和色纯度等指标。
四、结果与讨论1. 制备结果通过高温固相法制备得到的红色荧光粉具有较好的结晶度和稳定性。
通过SEM和TEM等手段观察，发现荧光粉颗粒均匀、致密，具有良好的分散性和稳定性。
2. 发光性能分析实验结果表明，制备得到的红色荧光粉具有较高的发光亮度和良好的显色性能。
在白光LED中应用时，能够有效地提高LED的亮度和显色性能。
此外，我们还发现，通过调整稀土氧化物的种类和含量，可以进一步优化红色荧光粉的发光性能。
《白光LED用红色荧光粉的制备及发光性能研究》范文
《白光LED用红色荧光粉的制备及发光性能研究》篇一一、引言随着科技的不断发展，白光LED作为现代照明的重要来源，已成为我们日常生活和商业用途的主要照明设备。
而在白光LED 的制作中，红色荧光粉是关键的组成部分，它的制备及发光性能直接影响着LED的照明效果和性能。
本文旨在探讨白光LED用红色荧光粉的制备方法，并对其发光性能进行深入研究。
二、红色荧光粉的制备红色荧光粉的制备方法多种多样，主要包括高温固相法、溶胶凝胶法、沉淀法等。
本实验主要采用高温固相法进行制备。
1. 材料准备实验所需的主要材料包括稀土氧化物（如氧化钇、氧化铕等）、硅酸盐等。
这些材料需经过精细研磨，以达到所需的粒度。
2. 制备过程将研磨后的材料按照一定比例混合，放入高温炉中，在还原气氛下进行高温烧结。
烧结完成后，进行冷却和研磨，得到红色荧光粉。
三、发光性能研究红色荧光粉的发光性能主要取决于其激发光谱、发射光谱、色坐标、量子效率等参数。
本部分将对这些参数进行详细研究。
1. 激发光谱和发射光谱通过光谱仪对红色荧光粉进行激发和发射测试，得到其激发光谱和发射光谱。
激发光谱反映了荧光粉对不同波长光的响应情况，而发射光谱则反映了荧光粉发出光的波长和强度。
2. 色坐标和量子效率色坐标是描述颜色的一种方法，它反映了荧光粉发出的光的颜色。
量子效率则反映了荧光粉的光转换效率，即吸收的光能转化为发出光能的效率。
通过测量色坐标和量子效率，可以评估红色荧光粉的性能。
四、结果与讨论1. 结果通过实验，我们得到了红色荧光粉的激发光谱、发射光谱、色坐标和量子效率等数据。
数据显示，我们制备的红色荧光粉具有较好的发光性能，其色坐标接近标准红光色坐标，量子效率也较高。
2. 讨论我们对实验结果进行了详细分析，发现红色荧光粉的发光性能受制备过程中温度、气氛、原料比例等因素的影响。
通过优化这些因素，我们可以进一步提高红色荧光粉的发光性能。
此外，我们还发现，通过调整荧光粉的成分和结构，可以改变其发光颜色和亮度，为白光LED的调色提供了更多的可能性。

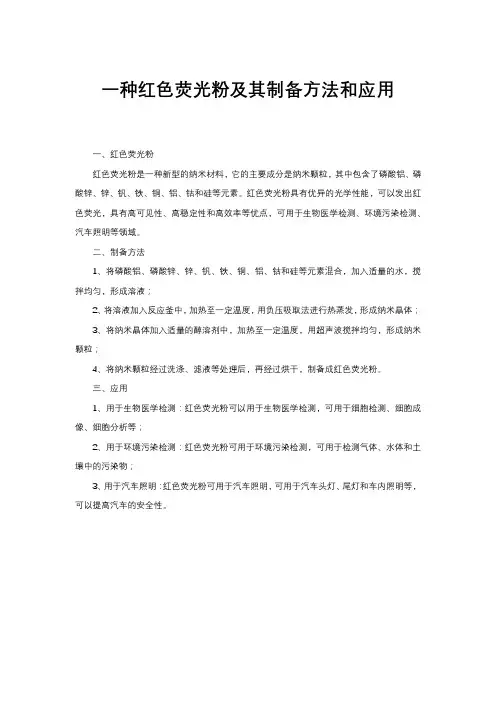

一种红色荧光粉及其制备方法和应用
一种红色荧光粉及其制备方法和应用
一、红色荧光粉
红色荧光粉是一种新型的纳米材料，它的主要成分是纳米颗粒，其中包含了磷酸铝、磷酸锌、锌、钒、铁、铜、铝、钴和硅等元素。
红色荧光粉具有优异的光学性能，可以发出红色荧光，具有高可见性、高稳定性和高效率等优点，可用于生物医学检测、环境污染检测、汽车照明等领域。
二、制备方法
1、将磷酸铝、磷酸锌、锌、钒、铁、铜、铝、钴和硅等元素混合，加入适量的水，搅拌均匀，形成溶液；
2、将溶液加入反应釜中，加热至一定温度，用负压吸取法进行热蒸发，形成纳米晶体；
3、将纳米晶体加入适量的醇溶剂中，加热至一定温度，用超声波搅拌均匀，形成纳米颗粒；
4、将纳米颗粒经过洗涤、滤液等处理后，再经过烘干，制备成红色荧光粉。
三、应用
1、用于生物医学检测：红色荧光粉可以用于生物医学检测，可用于细胞检测、细胞成像、细胞分析等；
2、用于环境污染检测：红色荧光粉可用于环境污染检测，可用于检测气体、水体和土壤中的污染物；
3、用于汽车照明：红色荧光粉可用于汽车照明，可用于汽车头灯、尾灯和车内照明等，可以提高汽车的安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅酸盐学报・ 342 ・2013年DOI：10.7521/j.issn.0454–5648.2013.03.11 M1.95P2O7:0.05Eu3+(M=Ba, Sr, Ca)红色荧光粉的制备及其发光性能昉鄢蜜1，薛丽红2，严有为2(1. 中国电力科学研究院，电力自动化研究所，南京 210003；2. 华中科技大学，模具技术国家重点实验室，武汉 430074)摘要：以尿素为燃料，采用溶液燃烧法合成出M2P2O7:Eu3+ (M=Ba, Sr, Ca)红色荧光粉。
利用X射线衍射和荧光光谱研究了激活剂Eu3+对3种荧光粉晶体结构和发光性能的影响。
结果表明，制得样品分别为纯相的六方晶系Ba2P2O7、正交晶系Sr2P2O7和四方晶系Ca2P2O7。
光谱分析表明，M2P2O7:Eu3+ (M=Ba, Sr, Ca)的激发峰位置和发射峰位置均基本相同。
M1.95P2O7:0.05Eu3+ (M=Ba, Ca)发射红光，其对应于5D0→7F2电偶极跃迁的612nm发射峰强度高于对应于5D0→7F1磁偶极跃迁的588nm和593nm发射峰，说明Eu3+在M2P2O7 (M=Ba, Ca)基质中处于非对称格位；而Sr1.95P2O7:0.05Eu3+发射橙红光，Eu3+在Sr2P2O7基质中处于对称格位。
在394nm激发下，M1.95P2O7:0.05Eu3+ (M=Ba, Sr, Ca)的色度坐标分别为(0.35，0.21)、(0.24，0.15)、(0.35，0.21)。
这3种荧光粉均能被394nm紫外光和464nm蓝光有效激发，发射红光或橙红光。
关键词：溶液燃烧法；焦磷酸盐；铕掺杂；红色荧光粉中图分类号：O614 文献标志码：A 文章编号：0454–5648(2013)03–0342–05网络出版时间：网络出版地址：Preparation and Luminescence Properties of M1.95P2O7:0.05Eu3+ (M=Ba, Sr, Ca)Red Emitting PhosphorsYAN Mifang1，XUE Lihong2，YAN Youwei2(1. Power Automation Department, China Electric Power Research Institute, Nanjing 210003, China; 2. State Key Laboratory ofMaterial Processing and Die & Mould Technology, Huazhong University of Science and Technology, Wuhan 430074, China)Abstract: Red phosphors M1.95P2O7:0.05Eu3+ (M=Ba, Sr, Ca) were synthesized with urea as a fuel by a combustion-assisted method. The phase composition and luminescence properties were investigated by X-ray diffraction and fluorescence spectroscopy, respec-tively. The result shows that the samples prepared appear pure hexagonal Ba2P2O7, orthorhombic Sr2P2O7 and tetragonal Ca2P2O7, respectively. The excitation and emission peaks of the M1.95P2O7:0.05Eu3+ (M=Ba, Sr, Ca) phosphors were located at the same points. The M1.95P2O7:0.05Eu3+ (M=Ba, Ca) emitted mainly a red light, and the intensity of the emission peaks located at 612nm due to5D→7F2 electric-dipole transition of Eu3+ was greater than that located at 588and 593nm due to 5D0→7F2 electric-dipole transition. It indicated that Eu3+ lied in non-centrosysmetrical sites. On the contrary, the Sr1.95P2O7:0.05Eu3+ phosphor emitted mainly an or-ange-red light, and Eu3+ lied in centrosymmetry sites, The CIE chromaticity diagram coordinate of M1.95P2O7:0.05Eu3+ (M=Ba, Sr, Ca) phosphors were calculated as (0.35, 0.21), (0.24, 0.15) and (0.35, 0.21), respectively. All the three phosphors could be excited by a near UV light at 394nm and a blue light at 464nm, emitting a red or an orange-red light.Key words: combustion method; pyrophosphate; europium doped; red emitting phosphor白光发光二极管(white light emitting diode，WLED)具有节能、环保、高效和寿命长等优点，被誉为21世纪的绿色光源。
荧光粉的研究和开发是制备高质量白光LED的基础。
其中，红色荧光粉由于发光效率低、稳定性差，难以满足三基色荧光粉的要求，因此白光LED用红色荧光材料的研究与新体系探索已成为发光材料领域的前沿课题。
磷酸盐是一类十分稳定的化合物，可用作稀土收稿日期：2012–09–02。
修订日期：2012–10–24。
基金项目：国家自然科学基金(51002054)；中央高校基本科研业务费资助(HUST：2011TS014)。
第一作者：鄢蜜昉(1987—)，女，硕士，工程师。
通信作者：薛丽红(1975—)，女，博士，副教授。
Received date:2012–09–02. Revised date: 2012–10–24.First author: YAN Mifang (1987–), female, Master, Engineer.E-mail: yanmifang@Correspondent author: XUE Lihong (1975–), female, Ph.D., AssociateProfessor.E-mail: xuelh@第41卷第3期2013年3月硅酸盐学报JOURNAL OF THE CHINESE CERAMIC SOCIETYVol. 41，No. 3March，20132013-02-28 11:08/kcms/detail/11.2310.TQ.20130228.1108.201303.342_011.html鄢蜜昉等：M1.95P2O7:0.05Eu3+ (M=Ba, Sr, Ca)红色荧光粉的制备及其发光性能・ 343 ・第41卷第3期发光材料的基质[1]，具有合成温度低、发光亮度高、物理化学性质稳定等优点。
2008年，Ye等[2]采用高温固相法于1050℃制备得到Sr2P2O7:Eu2+,Mn2+白光LED荧光粉，该荧光粉可被380nm近紫外光激发，发射420nm蓝光和585nm橙红光。
但高温固相法由于合成温度高、煅烧时间长，导致颗粒尺寸过大，需要进行二次球磨，导致其发光性能降低。
溶液燃烧法工艺简单，操作方便，是一种很有前景的湿化学合成方法[3–4]。
Eu3+是常用的激活剂离子。
当Eu3+处于不同对称中心时，其发光在5D0→7F1磁偶极跃迁与5D0→7F2受迫电偶极跃迁上表现出不同的特性。
本工作在前期研究[5]的基础上，采用溶液燃烧法制备M2P2O7:Eu3+ (M=Ba, Sr, Ca)红色荧光粉。
研究激活剂Eu3+在3种焦磷酸盐中的发光特性，对比不同ⅡA 族金属元素的稀土掺杂焦磷酸盐在发光性能上的差异。
1 实验1.1样品制备实验所用原料为分析纯的Ba(NO3)2、Sr(NO3)2、Ca(NO3)2·4H2O、(NH4)2HPO4、CO(NH2)2、HNO3和纯度为99.99%的Eu2O3。
其中CO(NH2)2作为燃料。
反应式如下：Ba(NO3)2/Sr(NO3)2/Ca(NO3)2·4H2O+(NH4)2HPO4+HNO3+Eu2O3→M2P2O7:Eu3+ (M=Ba, Sr, Ca) (1)根据前期研究[5]，Eu2O3的量为反应产物的2.5% (摩尔分数)。
按照化学计量比先称取Eu2O3加入蒸馏水中，滴加浓硝酸至氧化物完全溶解。
再依次加入其它原料，并加蒸馏水至150mL，在80℃电磁搅拌1h，获得澄清透明溶液。
将澄清溶液置于LCS-1000点火装置中于600℃反应燃烧，最后将得到的产物在900℃煅烧3h，冷却后研磨得到最终产物。
按照此方法分别制得Ba1.95P2O7:0.05Eu3+、Sr1.95P2O7: 0.05Eu3+和Ca1.95P2O7:0.05Eu3+荧光粉。
1.2 表征采用X′Pert PRO型X射线粉末衍射仪对样品进行物相分析(Cu靶，管电压为40kV，管电流为40 mA，λ=0.15406nm。
扫描范围为10°～70°)。
采用荷兰PHILIPS公司Sirion200型场发射扫描电子显微镜含EDAX能谱仪对样品进行能谱分析。
采用RF- 5301型荧光分光光度计测定样品的激发光谱和发射光谱(激发与发射栅栏间距为3nm，光源为Xe灯)。
2 结果与讨论2.1 M1.95P2O7:0.05Eu3+ (M=Ba, Sr, Ca)荧光粉的物相分析图1为M1.95P2O7:0.05Eu3+ (M=Ba, Sr, Ca)荧光粉的X射线衍射(XRD)谱。
由图1可见，3种荧光图1 M1.95P2O7:0.05Eu3+ (M=Ba, Sr, Ca)荧光粉的XRD谱Fig. 1 XRD patterns of M1.95P2O7:0.05Eu3+ (M=Ba, Sr, Ca) phosphors硅 酸 盐 学 报・ 344 ・2013年粉的XRD 谱分别与其对应的标准卡符合的很好，没有杂峰出现，说明制备得到的样品分别为纯相的六方晶系Ba 2P 2O 7、正交晶系Sr 2P 2O 7和四方晶系Ca 2P 2O 7。
