轴承游隙标准

轴承游隙所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。

根据移动方向，可分为径向游隙和轴向游隙。

运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。

测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。

因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。

但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计。

安装前轴承的内部游隙一般用理论游隙表示。

游隙的选择从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。

在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。

轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。

如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。

因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。

图１工作游隙与疲劳寿命的关系另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。

color=#000000>表１深沟球轴承（圆柱孔）的径向游隙单位um表２调心球轴承的径向游隙（１）圆柱孔轴承单位 um表２调心球轴承的径向游隙表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 um轴承类型的选择选择轴承类型时，全面掌握轴承的使用条件是至关重要的。

下表列出了主要的分析项目:具有所需旋转精度的轴承类型[轴承的尺寸精度和旋转精度已由GB按轴承类型标准化了]。

轴承游隙所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。

根据移动方向，可分为径向游隙和轴向游隙。

运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。

测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。

因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。

但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计。

安装前轴承的内部游隙一般用理论游隙表示。

游隙的选择从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。

在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。

范文范例学习指导轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。

如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。

因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。

图１工作游隙与疲劳寿命的关系另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。

color=#000000>表１深沟球轴承（圆柱孔）的径向游隙单位um范文范例学习指导范文范例学习指导表２调心球轴承的径向游隙（１）圆柱孔轴承单位 um范文范例学习指导表２调心球轴承的径向游隙范文范例学习指导范文范例学习指导范文范例学习指导表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 um范文范例学习指导范文范例学习指导表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um范文范例学习指导范文范例学习指导表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 um范文范例学习指导范文范例学习指导轴承类型的选择选择轴承类型时，全面掌握轴承的使用条件是至关重要的。

轴承游隙标准轴承内部游隙（初始间隙）是指轴承安装在轴或壳体上之前的内部间隙量。

如下图所示，当内圈或外圈中的一个固定，另一个可以自由移动时，位移可以在轴向或径向发生，该位移量（径向或轴向）称为内部间隙，根据方向，称为径向游隙或轴向游隙。

当测量轴承的内部间隙时，向滚道施加轻微的测量负载，以便可以准确测量内部间隙，然而，此时，轴承在测量载荷下发生轻微弹性变形，间隙测量值（测量间隙）略大于真实间隙，必须补偿真实轴承间隙与弹性变形导致的增加量之间的差异，这些补偿值如下表所示。

一、游隙选择。

运行条件下轴承的内部间隙（有效间隙）通常小于安装和运行前相同轴承的初始间隙，这是由包括轴承配合、内外环之间的温差等因素造成的。

由于轴承的工作间隙会影响轴承寿命、发热、振动、噪声等，因此在选择最合适的轴承游隙时必须慎之又慎。

初始间隙和工作（有效）间隙之间的内部间隙差（过盈配合引起的间隙减少量，或由于内外环之间的温差引起的间隙变化）可以通过公式δff=δ-(δf+δ)计算，其中：δff代表有效内部间隙，单位毫米；δ代表轴承内部间隙，单位毫米；δf代表因干涉而减少的间隙量，单位毫米；δ代表内外环温差引起的间隙减少量，单位毫米。

当轴承以过盈配合安装在轴和壳体上时，内圈将膨胀，外圈将收缩，从而减少轴承的内部间隙，膨胀或收缩量取决于轴承的形状、轴或壳体的形状、各个零件的尺寸以及所用材料的类型。

差分的范围约为有效干扰的70%-90%，可以通过公式δf=(0.70~0.90)·Δdeff计算，其中：δf代表因干涉而减少的间隙量，单位毫米；Δdeff代表有效干扰，单位毫米。

在操作过程中，通常外圈比内圈或旋转部件的温度低5到10C，然而，如果壳体的冷却效果大，则轴连接到热源，或加热物质通过空心轴传导，内外圈之间的温差可能更大，因此，由于内外圈的胀差，内部间隙量进一步减少，可以通过公式δ=α·Δ·D计算，其中：δ代表由于热差而减少的间隙量，单位毫米；α代表轴承钢线膨胀系数12.5x10/°C；Δ代表内外环温差，单位°C；D代表外圈滚道直径，单位毫米。

精心整理

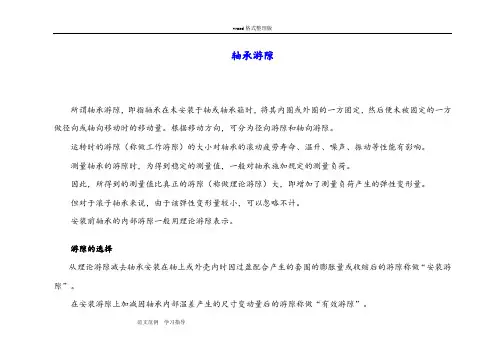

轴承游隙
所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。

根据移动方向，可分为径向游隙和轴向游隙。

荷。

或收缩后的游隙称做“安装游隙”。

在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。

轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。

如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显着下降。

因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。

表２调心球轴承的径向游隙
（１）圆柱孔轴承单位um
（１）圆柱孔轴承单位um
表４调心滚子轴承的径向游隙
（１）圆柱孔轴承单位um
轴承类型的选择
选择轴承类型时，全面掌握轴承的使用条件是至关重要的。

下表列出了主要的分析项目:
度的轴承类型[轴承的尺寸精度和旋转精度已由GB 按轴承类型标准化了]。

轴承游隙是指轴承在安装后留下的内部间隙，通常用于衡量轴承的性能和精度。

游隙的大小对轴承的寿命、摩擦、发热和振动等方面都有重要影响。

为了规范轴承游隙的测量和划分，国际标准化组织（ISO）制定了一系列标准，下面将详细介绍游隙等级划分标准。

首先，我们需要了解游隙的测量方法。

游隙的测量通常采用测量器具，如千分尺、显微镜等，来测量轴承内外圈之间的间隙。

根据ISO标准，游隙的测量应在轴承安装后立即进行，以确保测量的准确性。

游隙等级划分标准主要依据游隙的大小和轴承的类型来确定。

根据ISO标准，游隙等级可分为以下几类：1. 微型轴承（Miniature Bearings）：微型轴承的游隙等级通常分为6个等级，分别用代码A、B、C、D、E和F表示。

代码越靠前，游隙越小，轴承的精度越高。

2. 深沟球轴承（Deep Groove Ball Bearings）：深沟球轴承的游隙等级分为8个等级，分别用代码0、1、2、3、4、5、6和7表示。

代码越靠前，游隙越大，轴承的精度越低。

3. 圆柱滚子轴承（Cylindrical Roller Bearings）：圆柱滚子轴承的游隙等级分为8个等级，分别用代码N1、N2、N3、N4、N5、N6、N7和N8表示。

代码越靠前，游隙越大，轴承的精度越低。

4. 圆锥滚子轴承（Tapered Roller Bearings）：圆锥滚子轴承的游隙等级分为8个等级，分别用代码T1、T2、T3、T4、T5、T6、T7和T8表示。

代码越靠前，游隙越大，轴承的精度越低。

5. 推力球轴承（Thrust Ball Bearings）：推力球轴承的游隙等级通常分为5个等级，分别用代码TA、TB、TC、TD和TE表示。

代码越靠前，游隙越大，轴承的精度越低。

需要注意的是，不同类型和尺寸的轴承可能有不同的游隙等级划分标准。

在实际应用中，应根据具体需求选择合适的游隙等级和型号的轴承。

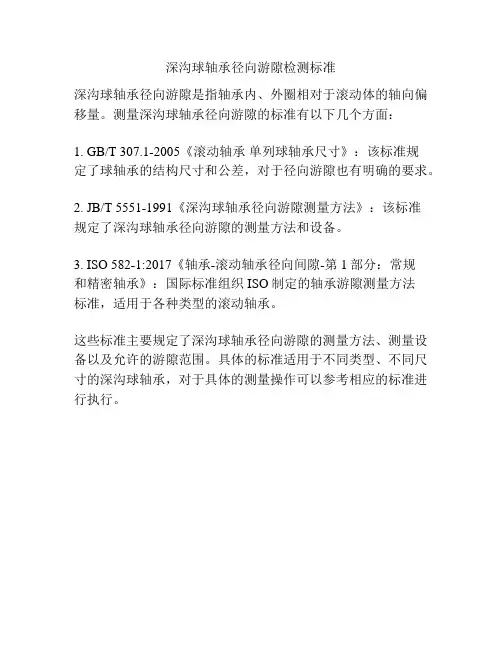

深沟球轴承径向游隙检测标准
深沟球轴承径向游隙是指轴承内、外圈相对于滚动体的轴向偏移量。

测量深沟球轴承径向游隙的标准有以下几个方面：
1. GB/T 307.1-2005《滚动轴承单列球轴承尺寸》：该标准规
定了球轴承的结构尺寸和公差，对于径向游隙也有明确的要求。

2. JB/T 5551-1991《深沟球轴承径向游隙测量方法》：该标准
规定了深沟球轴承径向游隙的测量方法和设备。

3. ISO 582-1:2017《轴承-滚动轴承径向间隙-第1部分：常规
和精密轴承》：国际标准组织ISO制定的轴承游隙测量方法
标准，适用于各种类型的滚动轴承。

这些标准主要规定了深沟球轴承径向游隙的测量方法、测量设备以及允许的游隙范围。

具体的标准适用于不同类型、不同尺寸的深沟球轴承，对于具体的测量操作可以参考相应的标准进行执行。

轴承游隙所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。

根据移动方向，可分为径向游隙和轴向游隙。

运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。

测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。

因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。

但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计。

安装前轴承的部游隙一般用理论游隙表示。

游隙的选择从理论游隙减去轴承安装在轴上或外壳时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。

在安装游隙上加减因轴承部温差产生的尺寸变动量后的游隙称做“有效游隙”。

专业知识整理分享轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。

如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。

因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。

图１工作游隙与疲劳寿命的关系另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。

color=#000000>表１深沟球轴承（圆柱孔）的径向游隙单位um专业知识整理分享专业知识整理分享表２调心球轴承的径向游隙（１）圆柱孔轴承单位 um专业知识整理分享表２调心球轴承的径向游隙专业知识整理分享专业知识整理分享专业知识整理分享表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 um专业知识整理分享专业知识整理分享表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um专业知识整理分享专业知识整理分享表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 um专业知识整理分享专业知识整理分享轴承类型的选择选择轴承类型时，全面掌握轴承的使用条件是至关重要的。

轴承轴向游隙标准轴承是机械设备中常见的零部件，其性能直接影响到设备的使用寿命和运行效率。

而轴向游隙作为轴承的重要参数之一，对轴承的工作性能有着重要的影响。

因此，轴向游隙的标准化对于保证轴承的质量和性能具有重要意义。

轴向游隙是指轴承在安装后，轴承内外圈之间的空隙。

合适的轴向游隙可以保证轴承在工作时具有一定的变形能力和适当的预紧力，从而保证轴承在高速旋转和振动条件下的正常工作。

而不合适的轴向游隙则会导致轴承在工作时产生过大的摩擦和磨损，甚至导致轴承的过早损坏。

为了规范轴承的轴向游隙，国际上制定了相应的标准。

目前，常见的轴向游隙标准有ISO、GB、ANSI等。

这些标准对于轴承的制造、安装和使用提供了明确的指导，保证了轴承在不同工况下的稳定性和可靠性。

在轴向游隙标准中，通常会包括轴承的型号、尺寸、公差、轴向游隙范围等内容。

其中，轴向游隙范围是最为关键的参数之一。

轴向游隙范围的选择要根据轴承的使用条件和工作要求来确定，一般来说，对于高速旋转和高精度要求的设备，轴向游隙范围会相对较小，以保证轴承的稳定性和精度；而对于低速大载荷的设备，轴向游隙范围则可以适当放大，以提高轴承的承载能力和工作寿命。

除了轴向游隙范围外，轴向游隙标准中还会对轴承的安装和使用提出相应的要求。

例如，对于轴承的安装精度、轴承的预紧力、轴承的润滑和密封等方面都会有明确的规定，以保证轴承在工作时能够发挥最佳的性能。

总的来说，轴向游隙标准的制定和执行，对于保证轴承的质量和性能具有重要的意义。

只有严格按照标准要求进行制造、安装和使用，才能够保证轴承在各种工况下都能够稳定可靠地工作。

因此，对于轴承制造商、设备制造商和使用单位来说，都应该重视轴向游隙标准，严格执行标准要求，以提高设备的可靠性和使用寿命。

综上所述，轴向游隙标准作为轴承质量和性能的重要保证，对于轴承的制造、安装和使用具有重要的意义。

只有严格按照标准要求进行操作，才能够保证轴承在工作时具有良好的稳定性和可靠性。

轴承游隙标准 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】轴承游隙所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。

根据移动方向，可分为径向游隙和轴向游隙。

运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。

测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。

因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。

但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计。

安装前轴承的内部游隙一般用理论游隙表示。

游隙的选择从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。

在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。

轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。

如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显着下降。

因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。

图１工作游隙与疲劳寿命的关系另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。

color=#000000>表１深沟球轴承（圆柱孔）的径向游隙单位um表２调心球轴承的径向游隙（１）圆柱孔轴承单位 um表２调心球轴承的径向游隙（２）圆锥孔轴承单位 um表５四列圆柱滚子轴承的径向游隙（圆柱孔）单位表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 um轴承类型的选择选择轴承类型时，全面掌握轴承的使用条件是至关重要的。
