[精选PPT]装饰施工图解析规范

协同设计与云平台
基于云计算的协同设计平台，实现多专业、多用户在线协同设计和 实时沟通。
三维建模与虚拟现实技术应用
三维建模技术
通过三维建模软件，将建筑施工图转化为三维立 体模型，更直观地展示设计意图和细节。
虚拟现实技术
结合虚拟现实技术，实现建筑施工图的三维漫游 、动态演示和交互式体验。
增强现实技术
利用增强现实技术，将建筑施工图与实际场景相 结合，提供实时的设计指导和施工辅助。
绿色建筑与节能设计理念推广
绿色建筑理念
在建筑施工图设计中，注重环保、节能和可持续发展，推广绿色 建筑理念和技术。
节能设计策略
采用节能建筑设计策略，如自然采光、通风、保温隔热等，降低建 筑能耗。
可再生能源利用
在建筑施工图设计中，考虑太阳能、风能等可再生能源的利用，提 高建筑的能源利用效率。
THANK YOU
立面图解读
分析厂房立面图的特点，如墙 体材料、门窗类型、通风设备 等。
剖面图解读
通过剖面图了解厂房的结构形 式、楼层高度、屋顶结构等详
细信息。
06
建筑施工图的发展趋 势与展望
数字化与智能化发展
数字化技术的广泛应用
建筑施工图逐渐实现数字化存储、传输和处理，提高设计效率和 质量。
智能化辅助设计
利用人工智能、机器学习等技术，实现建筑施工图的自动优化、错 误检测和智能修改。
应根据不同用途采用不同线型， 如粗实线、细实线、虚线、点划 线等。图线的宽度应根据图纸幅
面和比例确定。
字体
应采用国家标准规定的字体，如 长仿宋体、黑体等。字体大小应 根据图纸幅面和比例确定，保证
清晰易读。
比例
应根据工程实际情况选择合适的 比例，使图纸既能清晰表达设计 意图，又能满足施工需要。常用 比例有1:1、1:2、1:5、1:10、

3.1.3 图面构图原则
➢所有图纸的绘制，均要求图面构图呈齐一性 原则 。 所谓图面的齐一性原则就是指为方便 阅读者而使图面的组织排列在构图上呈统一 整齐的视觉编排效果，并且使得图面内的排 列在上下、左右都能形成相互对位的齐律性。
➢立面应用
a)图与图之间的上下、左右相互对位，虚线 为图面构图对位线。
3.1.2 图面比例设置
➢不同阶段及内容的比例设置如下：
✓总平面天棚图 1:100 1:150 1:200
✓分区平面天棚图 1:50 1:60
• 小型房间平面施工图（如卫生间，客房）1:30
✓剖立面图
1:50 1:30 1:20
•0
• 顶标高在2.5m左右的剖立面图
b)图面各立面的组织呈四角方形编排构图。
3.1.3 图面构图原则
➢ 立面应用
3.1.3 图面构图原则
➢ 详图应用 a) 六幅面构图，又称方阵构图原则 。
3.1.3 图面构图原则
➢ 详图应用
b) 六幅面构图(方阵构图)原则是在详图编排中 的一项基本组合架构，在各类不同的具体制 图中可有无数变化形式，因此，六幅面构图 并非指六个详图的排列。
3.2 电脑图层设置
➢3.2.3 在电脑绘图的过程中经常会插人其他 设计公司的图纸、图块，为了避免其他图 层、图块与本公司的图层搀杂在一起不方 便查找，本公司的图层可均以阿拉伯数字 如“0-”或“1-”开头，排在电脑图层的 最前面，同时可保障公司内部的图层名称 连在一起，方便查找编辑。
3.2 电脑图层设置
建筑装饰工程施工图设计
JIAN ZHU ZHUANG SHI GONG CHENG SHI GONG TU SHE JI
第3章 施工图设计制图相关设置

41
平面布置图表达内容有：
1、建筑主体结构 2、各功能空间的家具的形状和位置 3、厨房、卫生间的橱柜、操作台、洗手台、浴缸、坐便器等形状和位置 4、家电的形状、位置 5、隔断、绿化、装饰构件、装饰小品 6、标注建筑主体结构的开间和进深等尺寸、主要装修尺寸 7、装修要求等文字说明
• 3、平面图的标 注
• 在平面图中应 注写各个房间的 名称；房间开间、 进深以及主要空 间分隔物和固定 设备的尺寸；不 同地坪的标高； 立面指向符号；
平面布置图的画法步骤：
1、选比例、定图幅 2、画出建筑主体结构平面图 3、画出厨房设备、家具、卫生洁 具、电器设 备、隔断、装饰构件等的布置 4、标注尺寸、剖面符号、详图索 引符号、图例名称、文字说明 5、画出地面的拼花造型图案、绿 化等 6、描粗整理图线
室内设计施工图完整版(PPT144页)
第二章 室内设计施工图
室内设计施工图完整版(PPT144页)
形体表达方法
• 沿用建筑工程制图形体表达方法 • 装饰设计制图较多使用平面图：
水 建筑平面图（依据）
镜
平 剖
装饰平面图
： 像
视
顶棚平面图
视
图
图 铺装平面图
详
平面索引图
图
的
室 内 墙 面
构 件 或立 面 图
•
常 用 灯 光 照 明 图 例
• 常用开关、插座图例
ቤተ መጻሕፍቲ ባይዱ
定位轴线及其编号
•
建筑施工图中的定位轴线是施工定位、放线的重要依
据。凡是承重墙、柱子等主要承重构件都应画上轴线来确
定其位置。
•
圆应用细实线绘制，直径为8～10mm。定位轴线应
用细单点长划线绘制。

23
电气系统安装施工图解读
2024/1/30
配电系统图识读
讲解配电系统图的组成、符号含义及阅读方法，包括进线方式、 配电箱设置、保护开关选型等。
照明平面图识读
分析照明平面图的布局、灯具类型、控制方式等，以及照明线路的 走向、敷设方式和保护措施。
动力及弱电系统图识读
介绍动力设备及弱电系统的安装施工图解读方法，包括电机控制、 通信网络、安全防范等系统。
13
平面图识图要点
了解平面形状和尺寸
掌握建筑物的平面布局、房间功能及 尺寸等信息。
分析门窗位置和尺寸
确定门窗的开启方式、尺寸和位置， 满足通风采光需求。
查看墙柱定位轴线
了解承重墙、柱的位置和尺寸，判断 结构类型。
2024/1/30
14
立面图识图要点
1 2
掌握立面造型和材质 了解建筑物的外观造型、材质和颜色等信息。
验收内容
具体阐述施工图验收的内容，包括图纸的完整性、 准确性、合规性等方面的检查。
2024/1/30
29
问题处理和改进措施
问题处理
针对施工图审查和验收过程中发现的问题，提出相应的处 理措施，如整改、返工、重新设计等。
改进措施
针对问题产生的原因，提出相应的改进措施，如加强设计 管理、提高设计质量、优化审查流程等。
建筑施工图与 BIM技术的融合
BIM技术是一种基于三维模型 的建筑设计、施工和运营管 理方法，未来建筑施工图将 与BIM技术更加紧密地融合， 实现设计、施工和运营全过 程的信息共享和协同工作。
2024/1/30
33
THANKS
感谢观看
2024/1/30
34
楼梯结构图

（5）建筑物平面图应注写房间的名称或编号。 编号注写在直径为6mm细实线绘制的圆圈内，并在
（6）平面较大的建筑物，可分区绘制平面图， 各区应分别用大写拉丁字母编号，但每张平面图均 应绘制组合示意图。在组合示意图中要提示的分区，
（7） （8）为表示室内立面在平面图上的位置，应在 平面图上用内视符号注明视点位置、方向及立面编 号，如图1.1所示。
具体位置和大小，以及与建筑结构的相互关系，平
平面布置图的尺寸标注也分外部尺寸和内部尺 寸。外部尺寸一般是套用建筑平面图的轴间尺寸和 门窗洞、洞间墙尺寸，而装饰结构和配套布置的尺 寸主要在图形内部标注。内部尺寸一般比较零碎， 直接标注在所表示的内容附近。若遇重复相同的内
为了区别平面布置图上不同平面的上下关系， 必要时也要注出标高。为了简化计算、方便施工起 见，装饰平面布置图一般取各层室内主要地面为标
（5）较简单的对称式建筑物或对称的构配件等， 在不影响构造处理和施工的情况下，立面图可绘制
（6）在建筑物立面图上，相同的门窗、阳台、 外檐装修、构造做法等可在局部重点表示，绘出其
（7）在建筑物立面图上，外墙表面分格线应表
（8）有定位轴线的建筑物，宜根据两端定位轴 线号编注立面图名称（如：①～⑩立面图、～立面 图）。无定位轴线的建筑物可按平面图各方的朝向
（4）标准定型化设计少，可采用的标准图不多， 致使基本图中大部分局部和装饰配件都需要专画详
（5）建筑装饰施工图由于所用比例较大，有的 是建筑物某一装饰部位或某一装饰空间的局部图示， 笔力比较集中，有些细部描绘比建筑施工图更细腻。
建筑装饰工程图由效果图、建筑装饰施工图和 室内设备施工图组成。
建筑装饰施工图也分基本图和详图两部分。基 本图包括装饰平面图、装饰立面图、装饰剖面图， 详图包括装饰构配件详图和装饰节点详图。

2

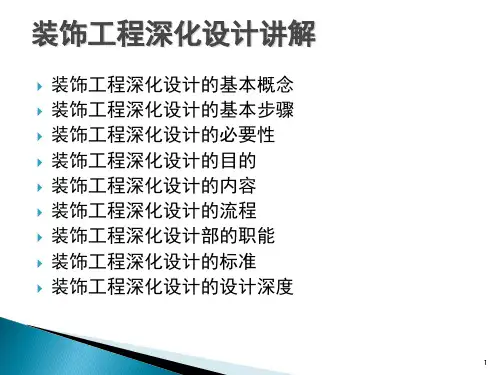

装饰工程深化设计基本步骤
收集相关参数、尺寸等资料 各专业平面设计 出装饰工程深化平面布置图 各卫生间大样图 各房间大样图 精装吊顶图
3
装饰工程深化设计必要性
为了有效控制工程成本、施工周期、设计可实施性。将方 案深化成详细专业的施工图有利于在施工图过程中因为材料 结构等因素避免方案修改，施工图深化与方案设计单位、施 工单位、土建单位等相关单位作协调，有效控制在施工过程 中的加项，调方案等无必要的因素。
4
装饰工程深化设计目的
通过对施工招标图的继续深化，对具体的构造方式 、工艺做法和工序安排进行优化调整，使深化设计 后的施工图完全具备可实施性，满足装饰工程精确 按图施工的严格要求。
通过深化设计对施工招标图中未能表达详细的工艺 性节点、剖面进行优化补充，对工程量清单中未包 括的施工内容进行补漏拾遗，准确调整施工预算。
5
装饰工程深化设计目的
施工图深化设计是室内设计过程中一个非常关键 且重要的阶段，需要专业的施工经验、材料搭配、 细节收口处理、充分掌握设计意图进行深化设计。
6
装饰工程深化设计包含内容
方案深化、 施工图设计、 水电设计、 消防设计、 现场维护、 竣工图
7
装饰工程深化设计流程
方案设计
效果图设计
施工图平面类
水电、消防设计
施工图详图类 装修施工图成品

施工图后期类 水电施工图成品
施工图资料归档
图纸会审
平面、天花确定 施工图立面类
排图、目录、说明
消防施工图成品 施工图现场交底
8
装饰工程深化设计部职能
负责施工图深化设计工作，将工程部及业主 的设计理念及要求深化到施工图上，完整、细心、 出图快、高质量的完成深化设计任务。

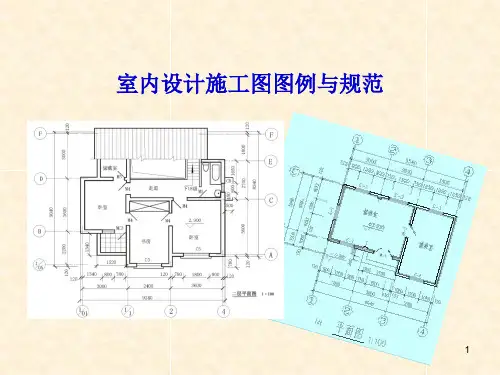

室内设计施工图图例与规范
1
一、室内设计施工图常用比例
1、比例
图名
常用比例
平面图、顶棚图
1:200 1:100 1:50
立面图
1:100 1:50 1:30 1:20
结构详图
1:50 1:30 1:20 1:10 1:5 1:2 1:1
2
2、图线
图线分粗 中细三种 规格，线 宽比为4： 2：1
整理版课件
30
一、平面图
1、平面图的主要内容 平面图主要表示建筑的墙、柱、门、窗洞口的
位置和门的开启方式；隔断、屏风、帷幕等空间分 隔物的位置和尺寸；表示台阶、坡道、楼梯、电梯 的形式及地坪标高的变化；表示卫生洁具和其他固 定设施的位置和形式；表示家法
整理版课件
24
标高符号的尖端应指至被标注高度的位置。尖端一般应向下，也 可向上。标高数字应注写在标高符号的左侧或右侧。在相同的同一位 置需表示几个不同标高时，标高数字可按照下图形式注写，见下图：
25
7、指北针
细实线园，直径24
N
毫米，指针尾端宽3毫
米。当采用更大直径
园时，尾端宽应是直
径的1/8。
47
2、详图的画法
凡是剖到的建 筑结构和材料的断 面轮廓线以粗实线 绘制，其余以细实 线绘制。
3、详图的标注
详细标注加工 尺寸、材料名称以 及工程做法。
整理版课件
48
整理版课件
49
整理版课件
50
详图的标志
整理版课件
21
22
整理版课件
23
6、标高符号
标高是标注建筑物高度的一种尺寸形式。标高符号应以直角等 腰三角形表示，用细实线绘制，一般以室内一层地坪高度为标高的相 对零点位置，低于该点时前面要标上负号，高于该点时不加任何符号。

一般纸筋易捣烂形成纸浆，所以石灰层较细腻，厚度也较薄约 ＜2mm。
3.外墙一般抹灰的施工方法 施工工艺流程：
基层处理
湿润基层
找规矩、做灰饼和标筋
抹底灰和中灰
粘分格条
抹面灰。
（1)找规矩：即保证做到横平竖直。 做法：在四角先挂好自上而下的垂直通线，然后根据抹灰
的厚度弹上控制线，再拉水平通线，并弹上水平线做灰饼，然 后做标筋。
交验
基层处理
找规矩
做灰饼
抹大面（底、中层抹灰）
做护角
做标筋
面层抹灰
（1）交验 对上一道工序进行检查、验收、交接，检验主体结构表面垂直 度、平整度、弦度、厚度、尺寸等。
（2）基层处理
去除的灰尘、污垢 和油渍。 在抹灰前，应剔除凸出部分及杂物。 洒水湿润。 两种材料相接处的基层抹灰，需先铺钉金属网，并绷紧钉牢，金
用红颜色的大理石饰面板装修，采用铁件作为连接件。使用一段时 间后，大理石表面颜色褪色，有些部件能看出黑影，在门头位置还 有脱落的现象。
问题：分析一下出现这个现象的原因，如何防治？
10.2.2 饰面砖施工
釉面砖:表面经过烧釉处理。装修中最常见的砖种，由于色彩图 案丰富，防污能力强，能制造“干净”的效果。
属丝网的搭接宽度大于100mm。
（3）找规矩 将房间找方或找正。找方后将线弹在地面上，根据墙面的垂
直度、平整度和抹灰总厚度规定，与找方线进行比较，决定抹灰的 厚度。
（4）做灰饼
用托线板全面检查墙体的 垂直平整程度，并结合抹 灰的种类确定墙面抹灰的 厚度。
在离地面2m左右高处，在 距离墙两边阴角10－20cm 处，用底层抹灰砂浆（1:3 水泥砂浆）各做一个灰饼。
（7）抹底层和中层灰： 方法：将砂浆抹于墙面两标筋之间，底层低于标筋，等收水后
