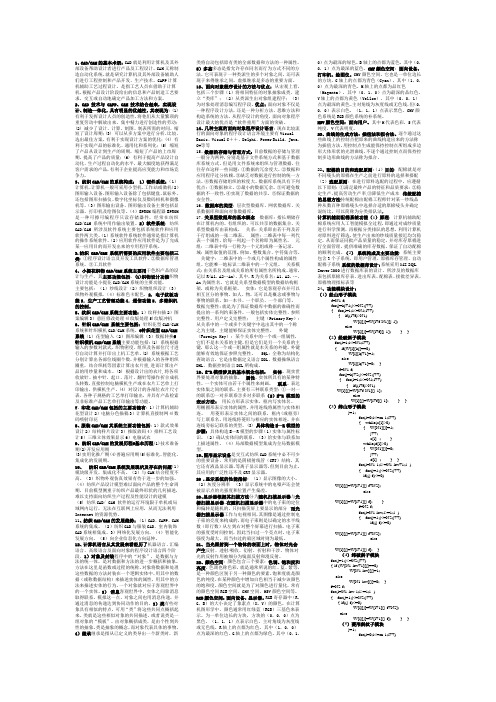

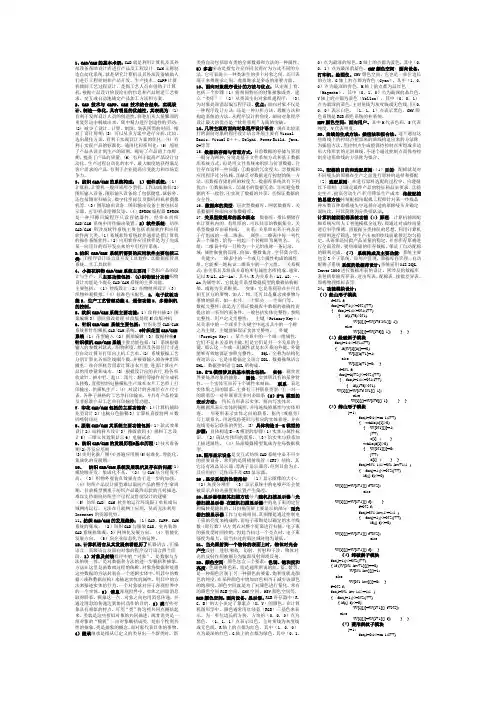

印花CAD概述

1、CAD/CAM的基本术语：CAD就是利用计算机及其外部设备帮助设计者进行产品及工程设计。

CAM又称制造自动化系统。

就是研究计算机及其外部设备辅助人们进行工程控制和产品开发、生产技术。

CAPP计算机辅助工艺过程设计。

是指工艺人员在借助于计算机，根据产品设计阶段给出的信息和产品制造工艺要求，交互或自动地确定产品加工方法和方案。

2、CAD 技术与 CAPP、CAM 技术结合起来，实现设计、制造一体化，具有明显的优越性，其表现为：(1) 有利于发挥设计人员的创造性，将他们从大量繁琐的重复劳动中解放出来，集中精力进行创造性的劳动；(2) 减少了设计、计算、制图、制表所需的时间，缩短了设计周期；(3) 可以从多方案中进行分析、比较、选出最佳方案，有利于实现设计方案的优化；(4) 有利于实现产品的标准化、通用化和系列化；(5) 缩短了产品从设计到生产的周期，缩短了产品的上市周期，提高了产品的质量；(6) 有利于提高产品设计自动化、生产过程自动化的水平，最大幅度地获得满足客户需求的产品，有利于企业提高应变能力和市场竞争力。

3、纺织CAD/CAM的系统构成： 1）硬件系统：（1）计算机、计算机一般可采用小型机、工作站或微机（2）图形输入设备、图形输入设备除了包括键盘、鼠标外，还包括图形扫描仪、数字化坐标仪及数码相机和摄像机等。

（3）图形输出设备、图形输出设备主要包括显示器、打印机及绘图仪等。

（4）EPROM编程器EPROM 是一种可擦可编程序只读存储器件，经常在纺织CAD/CAM系统中用作输出装置。

2）软件系统：纺织CAD/CAM所涉及软件系统主要包括系统软件和应用软件两大类。

（1）系统软件系统软件通常是指计算机的操作系统软件。

（2）应用软件应用软件是为了完成某一应用目的而开发出来的专用程序系统。

3.纺织CAD/CAM系统所需要的应用软件主要包括三类：①程序设计语言及开发工具软件。

②数据库管理系统。

③工具软件4、小提花织物CAD/CAM系统主要用于色织产品的设计与生产，其主要功能包括。

CAD在纺织品设计中的应用随着科技的不断进步和发展，计算机辅助设计（CAD）技术在各个领域都得到了广泛应用，纺织品设计也不例外。

CAD技术的引入为纺织品设计师带来了诸多好处，使得设计过程更加高效、准确和创新。

本文将探讨CAD在纺织品设计中的应用，并对其优势进行分析。

一、CAD技术概述计算机辅助设计（CAD）是指利用计算机技术来完成设计和绘图任务的过程。

它通过使用计算机软件来辅助设计师进行绘图、编辑、修改等操作，以提高设计效率和质量。

在纺织品设计领域，CAD技术可以帮助设计师在电脑上进行纹样、花型、颜色、布局等的设计和调整，提供更加直观和可视化的设计界面。

二、CAD在纺织品图案设计中的应用1. 快速原型制作：传统的纺织品设计需要手工绘制样品，耗时且效果有限。

而使用CAD技术可以通过数字化的方式直接设计和打印出样品，大大缩短了原型制作的时间，提高了设计效率。

2. 自定义纹样设计：纺织品设计师可以通过CAD软件自行设计纹样，无需依赖传统的纺织品印染工艺，有更多的选择和自由度。

同时，设计师可以根据客户需求进行个性化定制，满足不同市场和消费者的需求，提高设计的差异性和竞争力。

3. 复杂纹理模拟：纺织品设计中常常需要模拟各种材质和纹理效果，如丝绸、皮革、毛发等。

传统的手工绘图无法准确表现这些细节，而CAD技术可以通过模拟真实的光照、材质和纹理效果，使得设计师可以更好地预览和调整设计效果，提高设计的精细度和真实感。

4. 自动化工艺优化：纺织品的生产和加工需要考虑到各种工艺参数，如缝边、拉伸、颜色匹配等。

使用CAD技术可以自动化地优化这些工艺参数，提高生产效率和质量控制。

三、CAD在纺织品设计中的优势1. 提高设计效率：CAD技术使得纺织品设计师可以更快速地完成设计和修改，避免了繁琐的手工操作和重复绘图的过程。

同时，CAD软件提供了丰富的设计工具和功能，方便设计师进行创意激发和设计实现。

2. 提高设计精度：CAD技术可以准确地绘制和调整纹样、花型等设计要素，避免了传统手工设计中的误差和不规则。

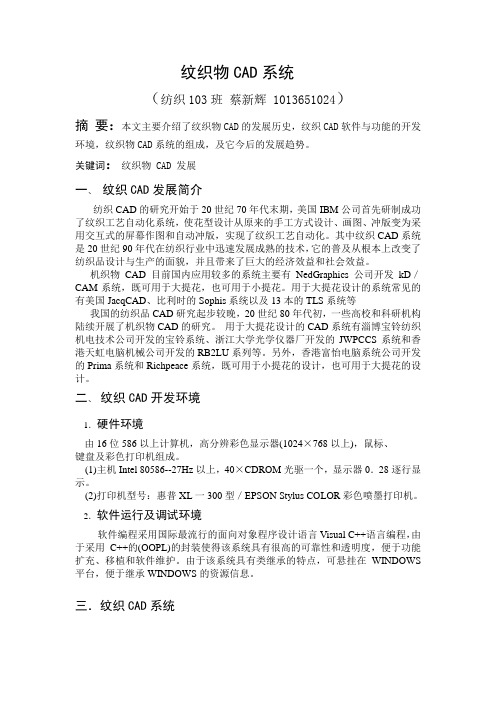

纹织物CAD系统（纺织103班蔡新辉 1013651024）摘要：本文主要介绍了纹织物CAD的发展历史，纹织CAD软件与功能的开发环境，纹织物CAD系统的组成，及它今后的发展趋势。

关键词：纹织物 CAD 发展一、纹织CAD发展简介纺织CAD的研究开始于20世纪70年代末期，美国IBM公司首先研制成功了纹织工艺自动化系统，使花型设计从原来的手工方式设计、画图、冲版变为采用交互式的屏幕作图和自动冲版，实现了纹织工艺自动化。

其中纹织CAD系统是20世纪90年代在纺织行业中迅速发展成熟的技术，它的普及从根本上改变了纺织品设计与生产的面貌，并且带来了巨大的经济效益和社会效益。

机织物CAD目前国内应用较多的系统主要有NedGraphics公司开发kD／CAM系统，既可用于大提花，也可用于小提花。

用于大提花设计的系统常见的有美国JacqCAD、比利时的Sophis系统以及13本的TLS系统等我国的纺织品CAD研究起步较晚，20世纪80年代初，一些高校和科研机构陆续开展了机织物CAD的研究。

用于大提花设计的CAD系统有淄博宝铃纺织机电技术公司开发的宝铃系统、浙江大学光学仪器厂开发的JWPCCS系统和香港天虹电脑机械公司开发的RB2LU系列等。

另外，香港富怡电脑系统公司开发的Prima系统和Richpeace系统，既可用于小提花的设计，也可用于大提花的设计。

二、纹织CAD开发环境1．硬件环境由16位586以上计算机，高分辨彩色显示器(1024×768以上)，鼠标、键盘及彩色打印机组成。

(1)主机Intel 80586--27Hz以上，40×CDROM光驱一个，显示器0．28逐行显示。

(2)打印机型号：惠普XL一300型／EPSON Stylus COLOR彩色喷墨打印机。

2．软件运行及调试环境软件编程采用国际最流行的面向对象程序设计语言Visual C++语言编程，由于采用C++的(OOPL)的封装使得该系统具有很高的可靠性和透明度，便于功能扩充、移植和软件维护。

1. 服装CAD系统:即服装计算机辅助设计系统又名电脑服装设计系统包括了软件、硬件和人三个组成部分。

2. 纺织服装一体化就是格服装CAD的概念向纺织一体化延伸亦即由纱线设计开始把机织物设计、针织物设计、服饰图案设计、数码喷射印花、服装款式设计、服装纸样设计、服装纸样放缩及排料图设计等融为一体。

3. 人性化设计要求设计师用“心”设计使产品具备调节消费者心态激发消费者生i. 活信越满足消费者心理享受的功能。

4. 放码它是以某个中间标准号的服装样板为基础根据一定的规则进行放大或缩小从而派生出的不同型号的服装裁片。

5. 交互式排料:指按照人机交互的方式由操作者操作各种不同款式及不同号型的裁片进行排料。

6. 自动排料是指系统按预先设置的数学计算方法和事先确定的裁片配置方式让裁片自动寻找合适的位置靠拢到已徘裁片或布料的边缘。

7. 人工智能化包括智能设计、智能控制和智能制造。

8. 人工智能化包括智能设计、智能控制和智能制造。

系统的人工智能化。

9. 系统的人工智能化就是将各类服装设计人员长年积累的成功设计史料和设计经验进行归纳总结在计算机里建立起具有自学功能的知识库和专家系统。

10. 集成化将设计、制造、管理、经营活动等所需的各种自动化系统通过新的生产模式、工艺理论和计算机网络等有机集成根据市场竞争多变的特点把产品从设计到面料投入、打板、裁剪、缝制、整理加工、管理到营销所需的工作量降至最低追求企业全局动态优化的新型生产管理模式。

它是以公共数据库和网络通讯为核心实现企业全过程计算机的多视图、多层次的综合系统。

11. 适应性是指引进的项目与内容是否与本企业的生产规模、产品结构、技术经济状等相适应努力克服盲目性确保企业能够充分发挥投资效益。

12. 实用性是指引进的服装CADCAM 系统功能对企业自身是否实用那种充壮门面和一味祟洋媚外或追求价格低廉等思想是不可取的。

13. 对象法简称Po法即利用计算机强大的图形变换、复制、修改、着色、图像处理等图形编辑功能对优秀设计范例加以修改形成新的设计。

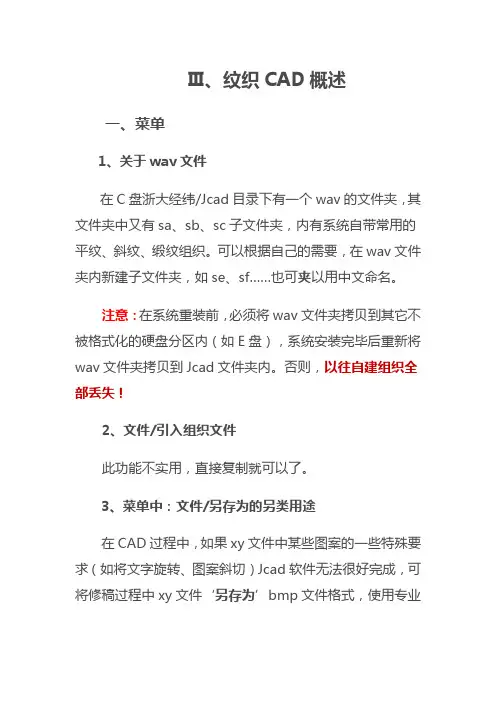

Ⅲ、纹织CAD概述一、菜单1、关于wav文件在C盘浙大经纬/Jcad目录下有一个wav的文件夹，其文件夹中又有sa、sb、sc子文件夹，内有系统自带常用的平纹、斜纹、缎纹组织。

可以根据自己的需要，在wav文件夹内新建子文件夹，如se、sf……也可夹以用中文命名。

注意：在系统重装前，必须将wav文件夹拷贝到其它不被格式化的硬盘分区内（如E盘），系统安装完毕后重新将wav文件夹拷贝到Jcad文件夹内。

否则，以往自建组织全部丢失！2、文件/引入组织文件此功能不实用，直接复制就可以了。

3、菜单中：文件/另存为的另类用途在CAD过程中，如果xy文件中某些图案的一些特殊要求（如将文字旋转、图案斜切）Jcad软件无法很好完成，可将修稿过程中xy文件‘另存为’bmp文件格式，使用专业图片处理软件修改，然后在使用‘引入图像文件’功能重新引入。

当然，还需要重新选色、分色。

4、菜单中：编辑/编辑部分图像如果图像很大，可取出图像一部分进行编辑，然后保存，重新打开图像即可。

实例见下图A、准备对图案中央部分进行编辑图42B、打开编辑/编辑部分图像，用鼠标选择出拟编辑部分，按要求进行编辑。

图43C、然后保存、重新打开图像即可。

图44D、局部图像也可另存为，做为它用。

5、图像/图像叠加可将当前图像上叠加另外一图像。

叠加图像起始位置在（0，0）坐标处开始，叠加前可使用& 将拟叠加图像调整到最佳位置；如某些颜色不希望叠加时被覆可事先将该颜色保护，图45为有保护色实例。

也可bmp格式下用其它图片软件合成后引入，也同样有事半功倍之效果。

图456、图像/小样参数设置（功能同）图46小样参数设置注意事项如图2小样参数设置是根据织物的经纬密、一个花回的宽、高及龙头装造的具体情况确定：━小样参数在修稿前必须先设置完毕，如果修稿完毕再大幅度修改参数，甚至会前功尽弃！━经线数必须同时满足：装造实用针的整倍数；基础地组织经纱根数的整倍数，否则在花回接头处将有疵点。

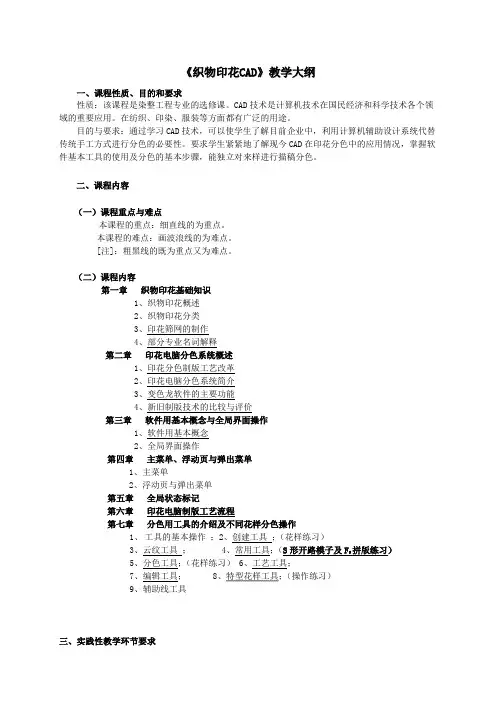

《织物印花C A D》教学大纲一、课程性质、目的和要求性质：该课程是染整工程专业的选修课。

CAD技术是计算机技术在国民经济和科学技术各个领域的重要应用。

在纺织、印染、服装等方面都有广泛的用途。

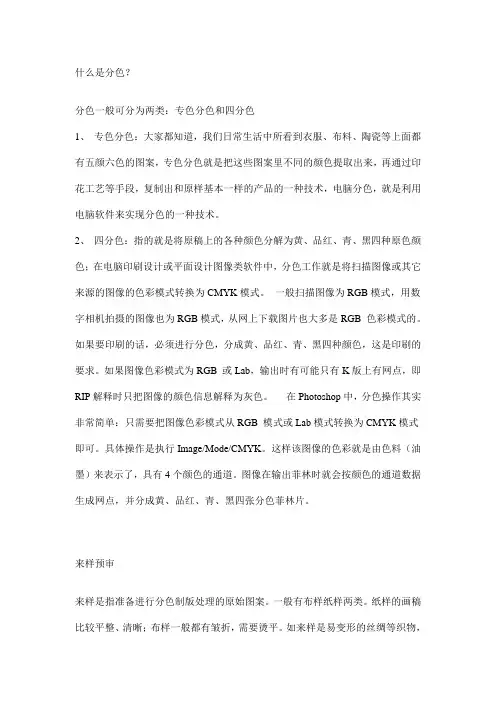

目的与要求：通过学习CAD技术，可以使学生了解目前企业中，利用计算机辅助设计系统代替传统手工方式进行分色的必要性。

要求学生紧紧地了解现今CAD在印花分色中的应用情况，掌握软件基本工具的使用及分色的基本步骤，能独立对来样进行描稿分色。

二、课程内容（一）课程重点与难点本课程的重点：细直线的为重点。

本课程的难点：画波浪线的为难点。

[注]：粗黑线的既为重点又为难点。

（二）课程内容第一章织物印花基础知识1、织物印花概述2、织物印花分类3、印花筛网的制作4、部分专业名词解释第二章印花电脑分色系统概述1、印花分色制版工艺改革2、印花电脑分色系统简介3、变色龙软件的主要功能4、新旧制版技术的比较与评价第三章软件用基本概念与全局界面操作1、软件用基本概念2、全局界面操作第四章主菜单、浮动页与弹出菜单1、主菜单2、浮动页与弹出菜单第五章全局状态标记第六章印花电脑制版工艺流程第七章分色用工具的介绍及不同花样分色操作1、工具的基本操作；2、创建工具；（花样练习）3、云纹工具；4、常用工具；（S形开路模子及F9拼版练习）5、分色工具；（花样练习）6、工艺工具；7、编辑工具； 8、特型花样工具；（操作练习）9、辅助线工具三、实践性教学环节要求（一）实践教学的要求教学要求学生：（1）了解CAD在现今印花分色中的应用情况。

（2）能够利用印花分色CAD系统进行分色描稿。

（3）锻炼和提高相应的计算机操作能力。

（4）学生具有实际动手独立操作的能力在上机操作过程中，要求学生认真独立的操作，不上网打游戏与聊天。

使学生了解用不同工具描稿分色方法，使学生能独立应用有关的应用软件，使之能适应现代化的工业生产和工业管理。

四、考核办法1、课程考试方式是考查。

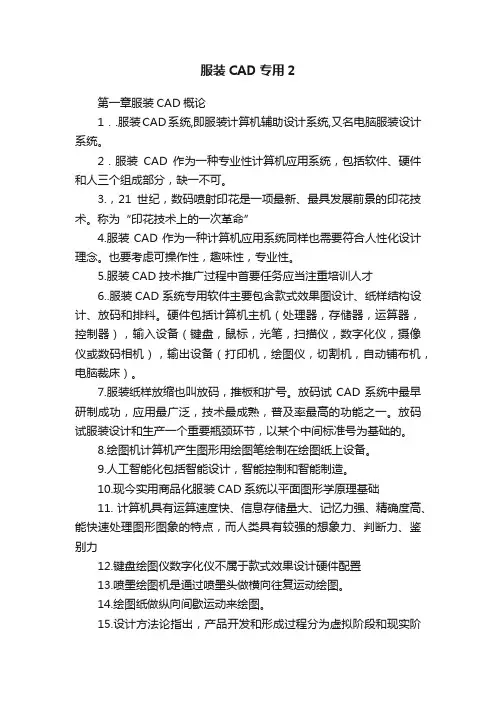

服装CAD专用2第一章服装CAD概论1．.服装CAD系统,即服装计算机辅助设计系统,又名电脑服装设计系统。

2．服装CAD作为一种专业性计算机应用系统，包括软件、硬件和人三个组成部分，缺一不可。

3.，21世纪，数码喷射印花是一项最新、最具发展前景的印花技术。

称为“印花技术上的一次革命”4.服装CAD作为一种计算机应用系统同样也需要符合人性化设计理念。

也要考虑可操作性，趣味性，专业性。

5.服装CAD技术推广过程中首要任务应当注重培训人才6..服装CAD系统专用软件主要包含款式效果图设计、纸样结构设计、放码和排料。

硬件包括计算机主机（处理器，存储器，运算器，控制器），输入设备（键盘，鼠标，光笔，扫描仪，数字化仪，摄像仪或数码相机），输出设备（打印机，绘图仪，切割机，自动铺布机，电脑裁床）。

7.服装纸样放缩也叫放码，推板和扩号。

放码试CAD系统中最早研制成功，应用最广泛，技术最成熟，普及率最高的功能之一。

放码试服装设计和生产一个重要瓶颈环节，以某个中间标准号为基础的。

8.绘图机计算机产生图形用绘图笔绘制在绘图纸上设备。

9.人工智能化包括智能设计，智能控制和智能制造。

10.现今实用商品化服装CAD系统以平面图形学原理基础11. 计算机具有运算速度快、信息存储量大、记忆力强、精确度高、能快速处理图形图象的特点，而人类具有较强的想象力、判断力、鉴别力12.键盘绘图仪数字化仪不属于款式效果设计硬件配置13.喷墨绘图机是通过喷墨头做横向往复运动绘图。

14.绘图纸做纵向间歇运动来绘图。

15.设计方法论指出，产品开发和形成过程分为虚拟阶段和现实阶段。

虚拟产品开发可归结为在计算机系统内部，以数字方式存储并可操纵的设计，亦即虚拟设计。

虚拟的概念源于法语中的效能和效力。

16，服装CAD技术是服装设计师的设计思想，经验和创造力与计算机系统紧密结合并成为现代服装主要设计方式17.印花CAD就是利用计算机替代传统的手工画稿，扫描，连晒，感光制版，印花等。

当前,快速时尚是今后纺织品服装行业的新的商业模式。

设计创新已经成为产品立足市场之本,在图案设计领域,传统的来样加工的生产方式已越来越不能适应市场的发展。

快速设计独具特色的创新花样图案,已成为面料开发人员与设计师们的重要课题,这也对织物CAD系统也提出了更高的创新设计要求。

中国论文网创新设计技术主要包括产品创新设计、降低成本设计、快速设计、仿真与虚拟设计、智能设计、广义优化设计等设计技术。

快速反应的面料设计系统包括图案创新设计、织物性能设计、纱线及织物外观模拟、应用效果展示等等。

1计算机辅助的产品创新设计纺织品计算机辅助设计(Computer Aided Design,CAD),是利用计算机强大的计算功能和高效率的图形、图像处理能力进行纺织品设计和数码打样的理论和技术,主要体现在织物CAD 设计系统的应用。

织物CAD系统能够用计算机屏幕替代传统意匠纸进行组织和上机图的设计,使得组织的设计和变换修改变得非常便捷;系统能够按照给定的组织和纱线排列以及纱线种类自动生成织物模拟图像,输出在视觉上完全符合实际要求的织物模拟图像,并可将面料在计算机中应用到实物上进行展示。

产品创新设计是经济和技术发展的必然规律,要想增强产品竞争力,需要具备一定的产品创新设计支撑环境,其中信息技术尤其是CAD技术和系统的应用是这个支撑环境的关键部分。

目前,CAD系统已得到广泛应用。

在产品设计领域,以CAD概念为核心,已经发展出计算机辅助工业设计(CAID)、计算机辅助概念设计(CACD)、计算机辅助工艺设计(CAPP)等一系列相关的CAD技术和系统。

但如何使传统意义上的CAD系统支持产品的创新设计是企业界关心的焦点,也是学术界研究的热点问题。

2国内外CAD技术研究现状目前,国内外的纺织CAD系统种类多,发展快,普及率高。

国内已开发成熟、投入商品化的主要有浙大经纬公司开发的纹织CAD系统系列、浙大光学仪器厂开发的TOP纹织CAD系统、上海佰锐数码科技有限公司与上海纺织研究所合作开发的AU系列CAD系统、中国纺织科学研究院开发的织物CAD设计系统、上海视博与东华大学及绍兴轻纺科技中心联合开发的FCAD2000纺织面料计算机辅助设计系统、浙江理工大学开发的ZIS素织物设计系统和Zcad 面向多重多层织物小提花织物设计系统、武汉科技学院开发的纺织产品计算机辅助设计系统(简称WFCAD)和天津工业大学开发的机织物CAD系统等。
